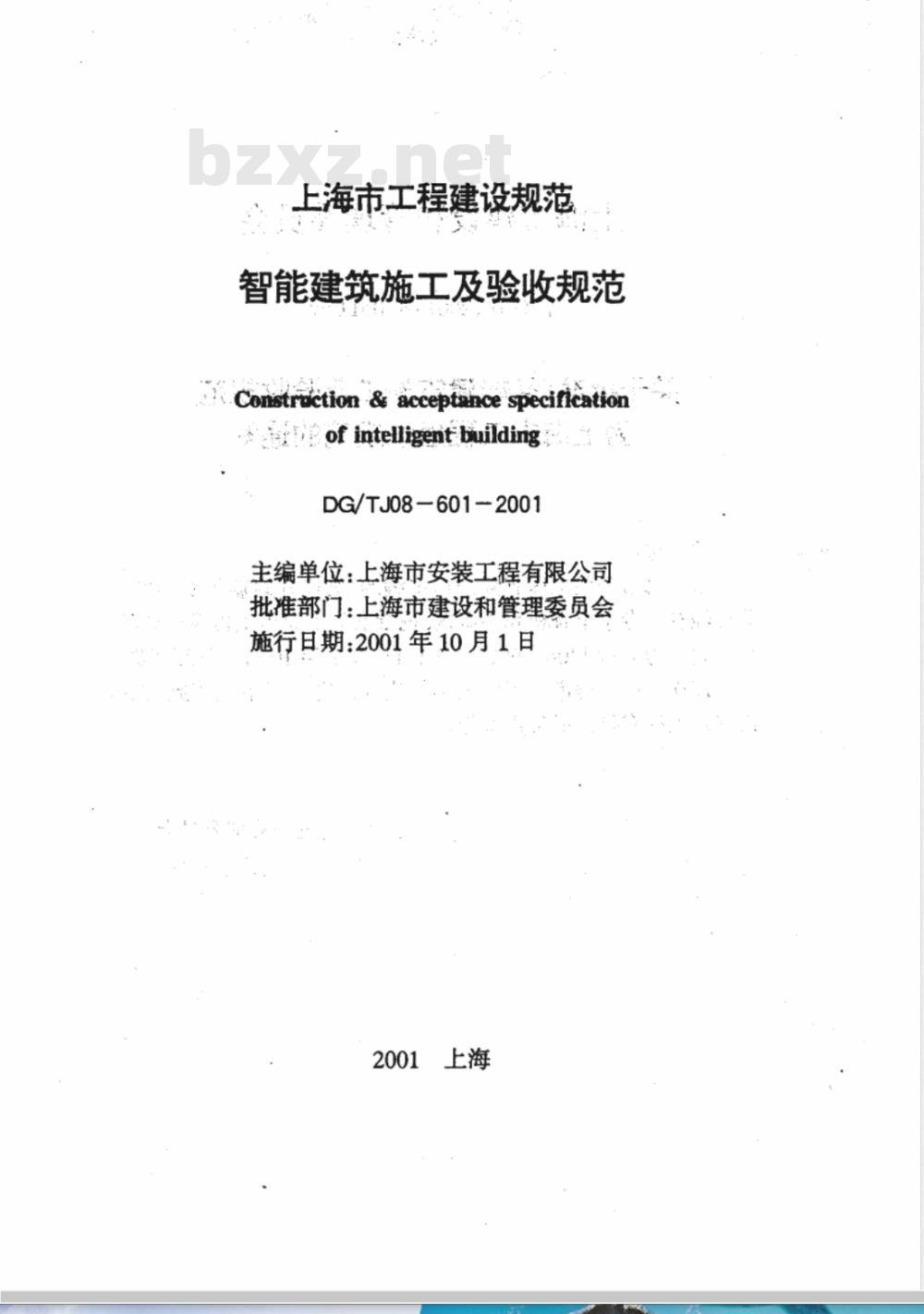

上海市工程建设规范
智能建筑施工及验收规范
7 Construction & acceptance specificationsof intelligent building
DG/TJ08—601→2001
主编单位：上海市安装工程有限公司批准部门：上海市建设和管理委员会施行日期：2001年10月1日
上海市建设和管理委员会
沪建建(2001)第0511号

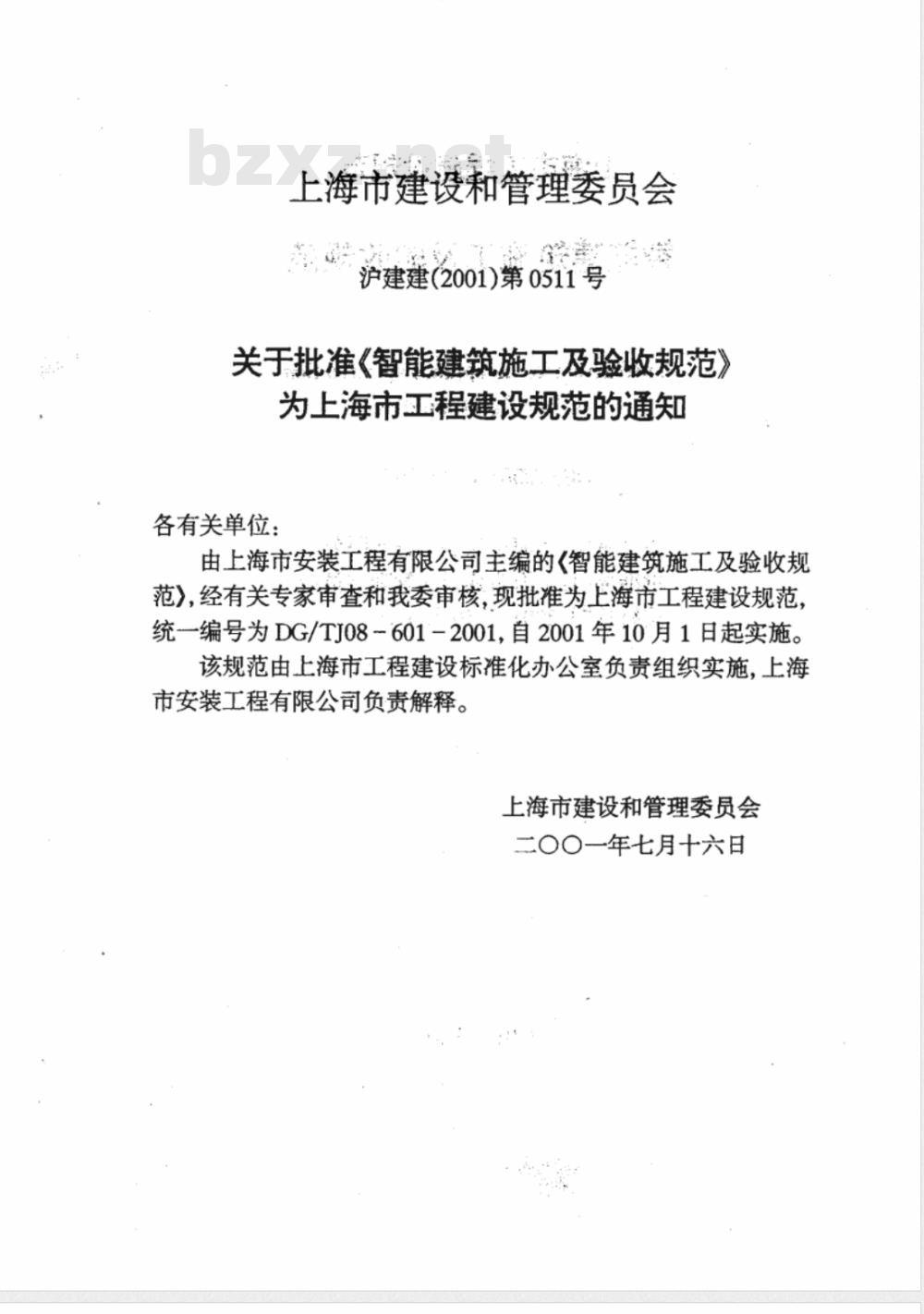

关于批准《智能建筑施工及验收规范》为上海市工程建设规范的通知
各有关单位：
由上海市安装工程有限公司主编的《智能建筑施工及验收规范》,经有关专家审查和我委审核，现批准为上海市工程建设规范，统一编号为DG/TJ08～601-2001，自2001年10月1日起实施。该规范由上海市工程建设标准化办公室负责组织实施，上海市安装工程有限公司负责解释。上海市建设和管理委员会
二〇〇一年七月十六日

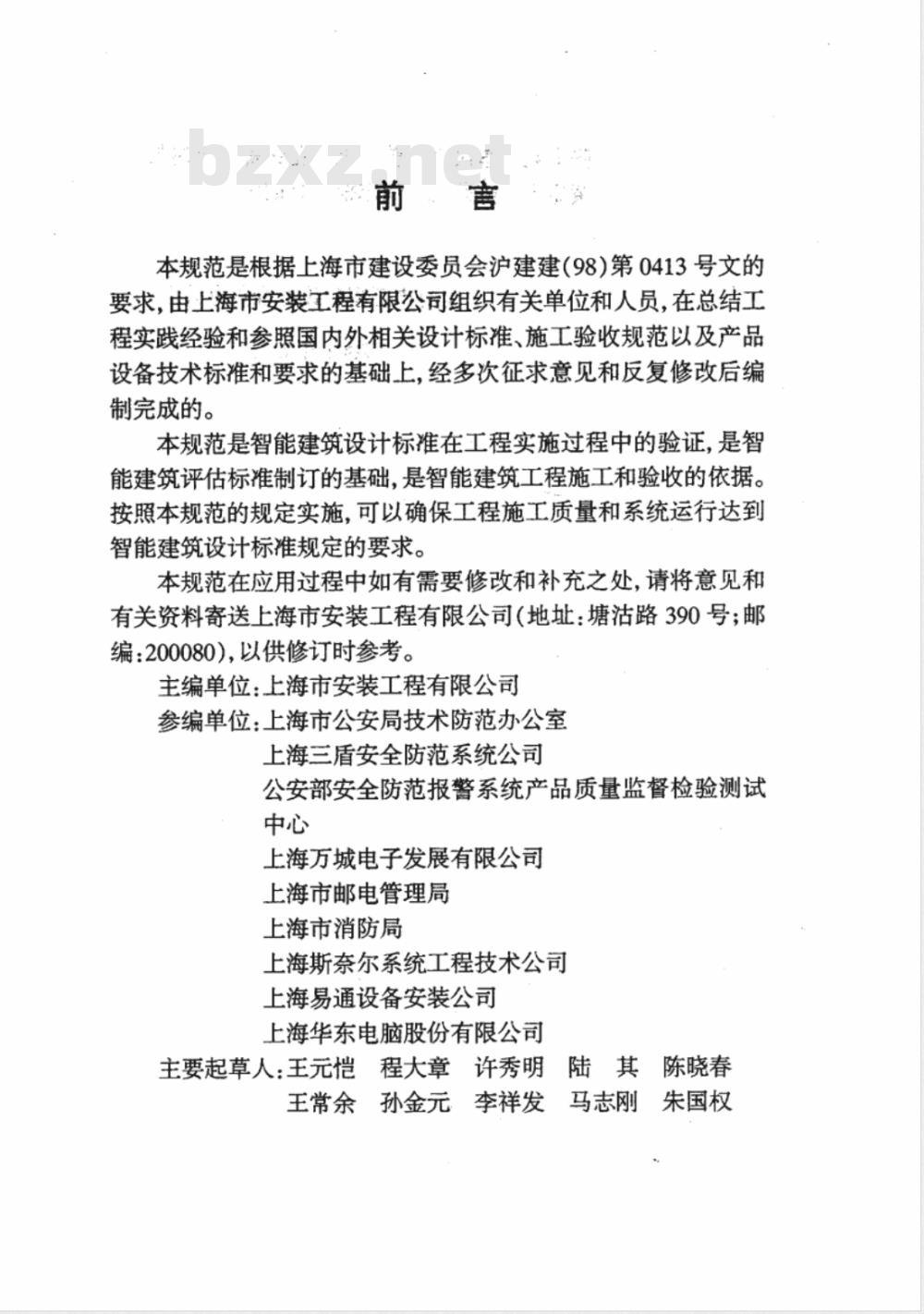

前．言
本规范是根据上海市建设委员会沪建建（98）第0413号文的要求，由上海市安装工程有限公司组织有关单位和人员，在总结工程实践经验和参照国内外相关设计标准、施工验收规范以及产品设备技术标准和要求的基础上，经多次征求意见和反复修改后编制完成的。
本规范是智能建筑设计标准在工程实施过程中的验证，是智能建筑评估标准制订的基础，是智能建筑工程施工和验收的依据。按照本规范的规定实施，可以确保工程施工质量和系统运行达到智能建筑设计标准规定的要求。本规范在应用过程中如有需要修改和补充之处，请将意见和有关资料寄送上海市安装工程有限公司（地址：塘沽路390号；邮编：200080)，以供修订时参考。主编单位：上海市安装工程有限公司参编单位：上海市公安局高技术防范办公室上海三盾安全防范系统公司
公安部安全防范报警系统产品质量监督检验测试中心
上海万城电子发展有限公司
上海市邮电管理局
上海市消防局
上海斯奈尔系统工程技术公司
上海易通设备安装公司
上海华东电脑股份有限公司

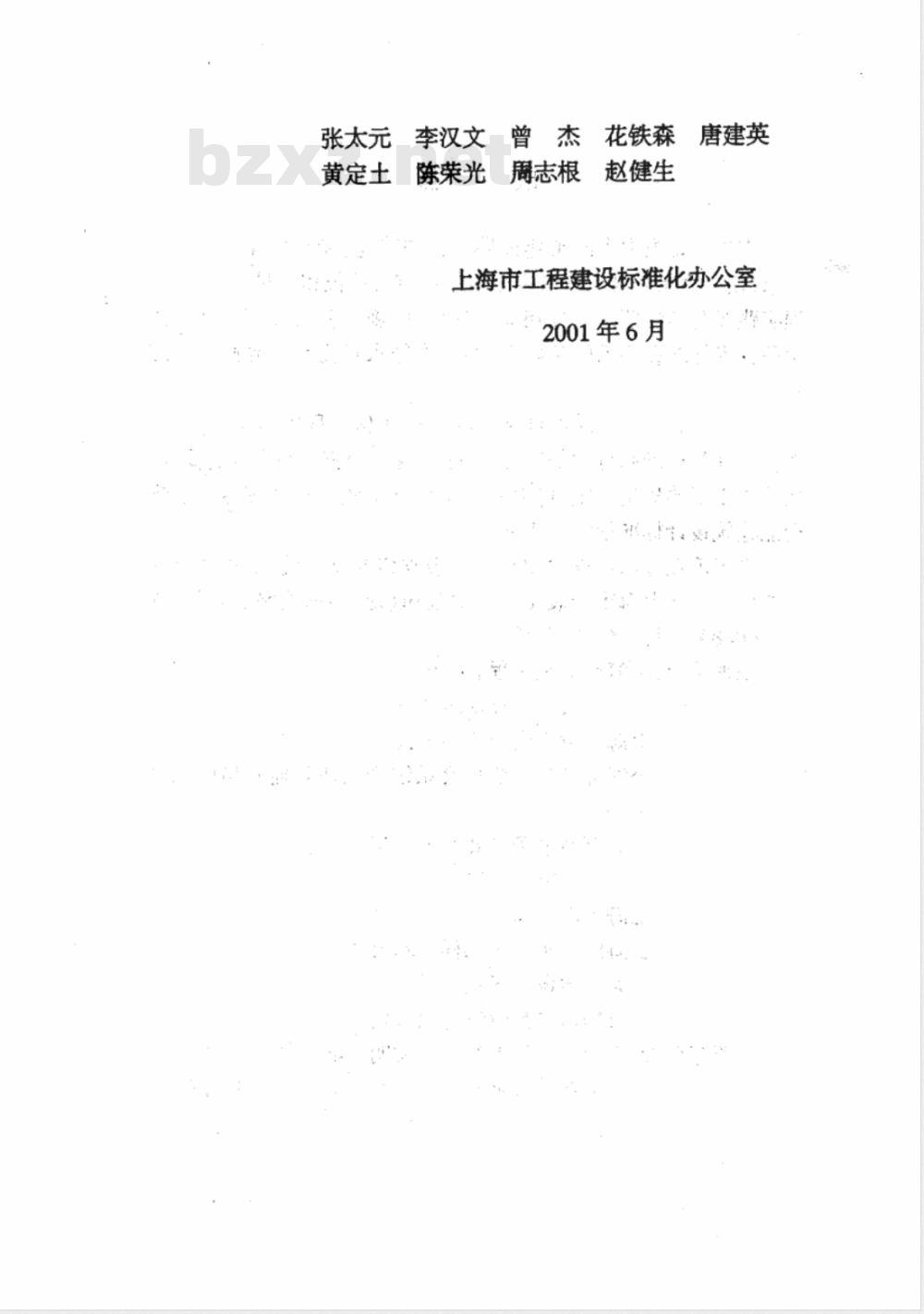

主要起草人：王元恺程大章许秀明陆其陈晓春王常余孙金元李祥发马志刚
朱国权
张太元　李汉文　曾　杰　花铁森唐建英
黄定土陈荣光周志根赵健生
上海市工程建设标准化办公室
2001年6月

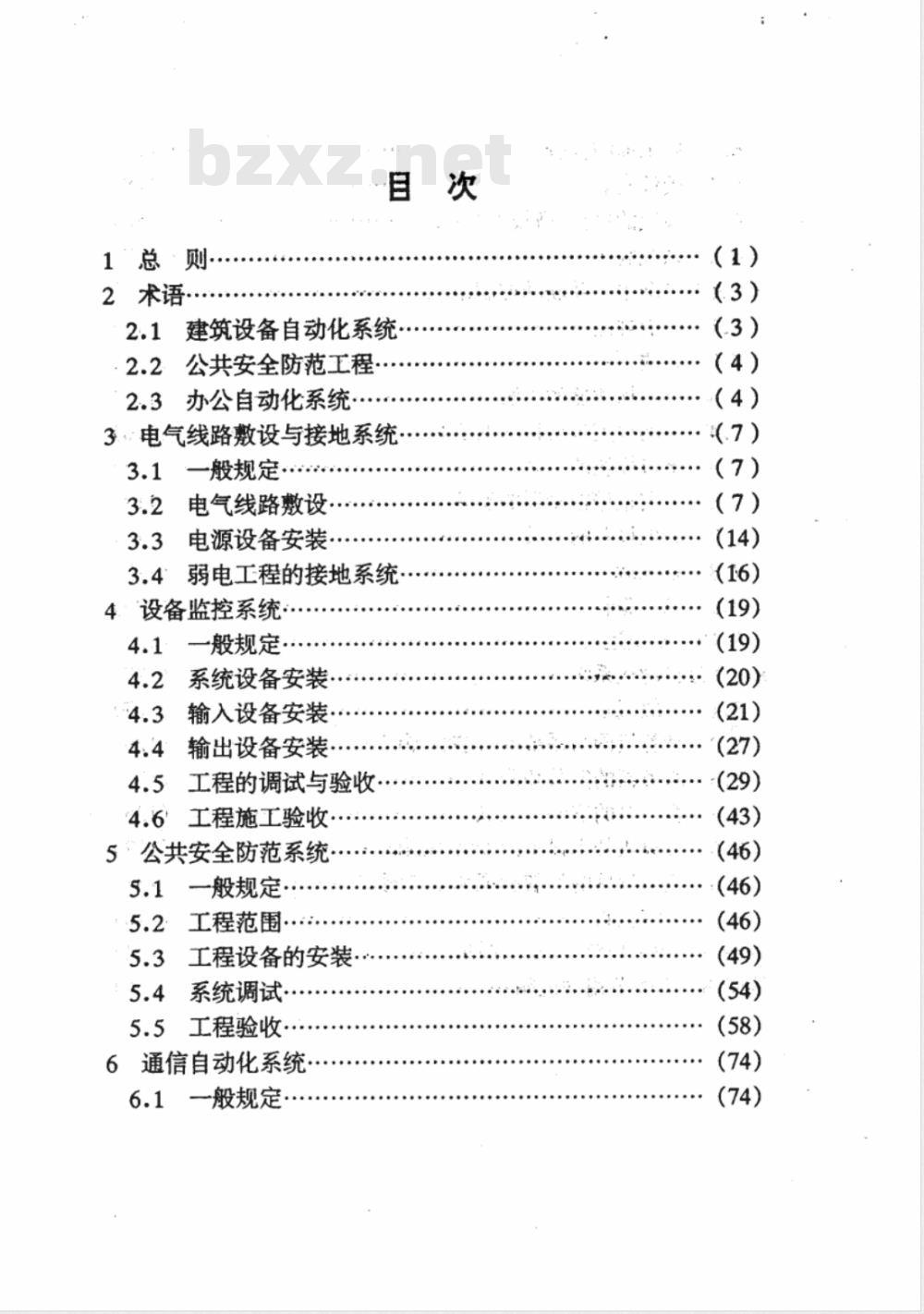

1总则
2术语
2.1建筑设备自动化系统·www.bzxz.net
.2.2公共安全防范工程
2.3办公自动化系统
3.电气线路敷设与接地系统.
3.1一般规定
3.2电气线路敷设…
3.3电源设备安装
3.4’弱电工程的接地系统….
4设备监控系统
一般规定
系统设备安装
输入设备安装
输出设备安装
工程的调试与验收·
4.6＇工程施工验收·
5公共安全防范系统
一般规定
工程范围
5.3工程设备的安装
5.4系统调试
5.5工程验收·
6通信自动化系统
6.1一般规定
（4）
（4）
6.2施工前的检查
6.3硬件安装·.
6.4缆线的保护、敷设和终端
6.5系统验收
7：火灾自动报警及联动控制系统7..1·一般规定
：7.2·布线
7.3·火灾探测器的安装
：7.4.手动火灾报警按钮的安装接口模块的安装
：7.6·火灾报警控制器的安装
其他设备的安装
系统调试
系统验收
系统运行·
8办公自动化系统
一般规定
计算机网络系统的安装和测试
服务器的安装和测试
客户机的安装和测试
计算机外围设备的安装和测试
应用软件的安装验证和系统测试8.6，
系统验收
相关规范、标准和图集
附录A
附录B·本规范用词说明
（111)
gw al)
：（118)
（123)
......
1总则
1.0.1·为适应智能建筑弱电工程施工及验收的需要，确保工程施工质量和系统的正常运行，达到智能建筑设计标准规定的要求，特制订本规范。
1.0.2本规范适用于智能建筑设计标准所规定的工程范围，其他工程项目亦可参照使用。
1.0.3本规范涉及的智能建筑弱电工程的子系统如下：1＇电气线路敷设与接地系统；
设备监控系统；
公共安全防范系统；
4通信自动化系统：
5火灾自动报警及联动控制系统；办公自动化系统。
上述各子系统涉及范围作如下说明：1)“电气线路敷设与接地系统”部分的工程施工及验收，主要是对本规范范围内弱电工程各子系统的电气线路敷设与接地工程中的共性部分作出规定。各子系统对此如有特殊要求，在各子系统中再作相应的规定。2)“设备监控系统”部分的工程施工及验收，着重于对工程的施工安装、单体设备的调试与验收作出规定，其系统调试和工程验收除应遵守本规范规定外，还应按照《建筑智能化系统验收标准》（DB31/219.2)第三部分“建筑设备自动化系统验收”规定的要求执行。3)“通信自动化系统”部分的施工及验收，主要是着重于通信设备和综合布线施工安装、单体设备的调试及系统初验测试。这部分的系统调试和工程验收除了应遵守本规1
范规定外，还应按照《建筑智能化系统验收标准》(DB31/219.1)第二部分\信息通讯”和《建筑物智能化系统验收标准》（DB31/219.1)第一部分“综合布线系统验收规范”规定的要求执行。本规范中与上述《建筑物智能化系统验收标准》第一部分、第二部分的工程界面划分，按本规范6.5.1执行。
4)“通信自动化系统”主要着重于有线通信，对于无线通信部分可参照本规范附录的相关规范与标推执行，或待适当时机再作补充规定。
5)“公共安全防范系统”、“火灾自动报警及联动控制系统”“办公自动化系统”，包括了上述三个子系统工程施工与验收的全部内容。
6)智能建筑弱电工程其他子系统，如卫星与有线电视、背景音响与紧急广播系统等的工程施工与验收，应按本规范附录一引用的规范与标准执行。1.0.4智能建筑弱电工程施工及验收，除按照本规范执行外，尚应符合国家和上海现行有关标准的规定。2
2术．．语
2.1建筑设备自动化系统
2.1.1建筑设备自动化系统(建筑设备监控系统)(BAS)build-
ingautomationsystem
对建筑物内的空调、给排水、电力和照明、电梯等设备进行集中监测、控制与管理，以确保设备安全运行、节能、减少运行费用和以提高物业管理水平。
analoginput
1模拟量输入（AD)
将被测对象或通过变换装置的物理量，通常是标准的电压或电流信号传送至数据采集装置，相对于数据采集装置是模拟量输入信号。
2模拟量输出（AO）analogoutput是指模拟数据输出装置，输出个物理量信号，通常是标准的电压（电位）或电流信号输出给被控制或调节的对象（包括变换装置)。
3数字量输入（DI）digital input将被测对象或通过变换装置的数字量信号（开关量、脉冲量、数字量)传送至数据采集装置，相对于数据采集装置是数字量输入信号。
4数字量输出（Do）：digitaloutput是指数字数据输出装置，输出一个数字量信号，通常是开关量、脉冲量、数字量输出给被控制或调节的对象(包括变换装置）。5直接数字控制器（DDC）directdigitalcontroller数据采集与控制装置，通过装置内的·CPU及IC逻辑电路、ROM、RAM及软件功能实现对处理对象或装置的各种数字与模3
拟量的采集、处理、控制与数据信号传送的装置。2.2公共安全防范工程
2.2.1公共安全技术防范（简称技防）public securitytechnicalprotection
运用科学技术手段，预防的制止盗窃、抢劫、侵害等违法犯罪行为和重大治安事故，维护社会公共安全的活动。2.2.2公共安全技术防范产品（简称技防产品）:productforpublic securitytechnical protection用于防盗窃、防抢劫、防入侵、防破坏、防爆炸和安全检查等方面的特种器材。
2.2.3.公共安全技术防范（系统）工程（简称安全防范工程，又称技防工程）systemforpublic securitytechnical protection综合应用技防产品和其他相关产品所组成的公共安全防范系统。
2.2.4图形符号：graphiccharacter智能建筑公共安全防范系统引用的图形符号，应符合公共安全行业标准《安全防范系统通用图形符号》（GA/T74）及国家标准的有关规定。
2.3办公自动化系统
2.3.1异步传输模式(ATM）asynchronous transfer mode这是一种面向连接的网络技术，它在最底层使用53个字节的固定信元。具有使用一个底层技术就能支持声音、视频和数字通信的能力。
2.3.2数据库database
一个数据集或一数据集的部分或全体，它至少包括足够为一给定目的或给定数据处理系统使用的一个文件。4
2.3.3数字数据综合通讯网络（DN）digital-data-network指电信公司提供传送数据通信业务的半种网络。研：、、2.3.4以太网ethernet
由Xerox公司发明的局域网技术，以太网是一种尽最大努力投递的系统，采用碰撞检测/载波侦听的技术。目前已公布了IEEE802.3系列的10M、100M和1G的标准。2.3.5集线器hub
：集线器是个电子设备，它模拟以太网电缆土信号，为以太网提供了双绞线的连接能力。！：1.+.:.+?
2.3.6综合服务数字网（ISDN）integrated service digital-net-work)
指电信公司提供的传送语音数据、图像业务的网络。2.3.7计算机的输入/输出设备（1/O设备）.input/outputequipment......
常见的I/O设备有打印机、扫描仪、磁记录设备、监视器、光记录设备等。
2.3.8·互连网协议的地址（IP地址）\internet'addressTCP/IP互连网上的每台主机都分配了个：32比特的互连网地址，该地址用在所有与该主机的通信中。2.3.9.局域网(LAN)：1ocaliarea network指所有专门用于小范围（达几千米)的物理网络技术。般来说，LAN以每秒几十兆比到几千兆比的速率工作。域网的例子有以太网、环网等。
2.3.10OC3
用在光纤连接中的一种比特速率,约为155Mbpsc2.3.11OC12
用在光纤连接中的一种比特速率,约为622Mbps。2.3.12办公自动化（OA）officeautomatic5
