【地方标准(DB)】 建筑幕墙工程技术规程(玻璃幕墙分册)

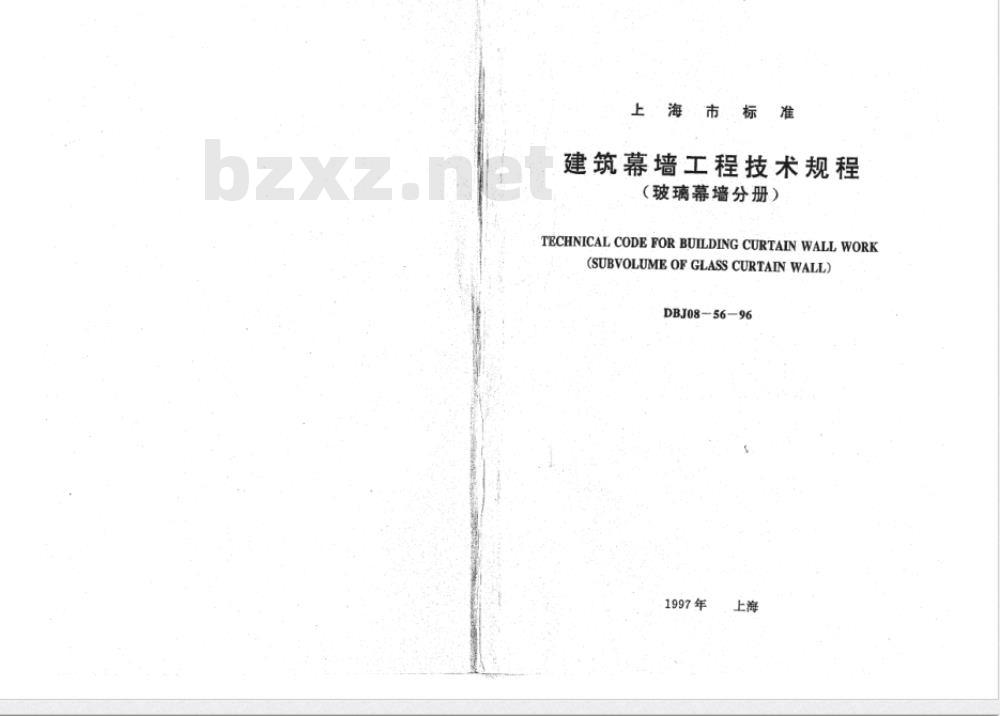

上海市标准
建筑幕墙工程技术规程
（玻璃幕墙分册）
TECHNICAL CODE FOR BUILDING CURTAIN WALL WORK(SUBVOLUMEOFGLASSCURTAINWALL)DBJ08-56—96
1997年

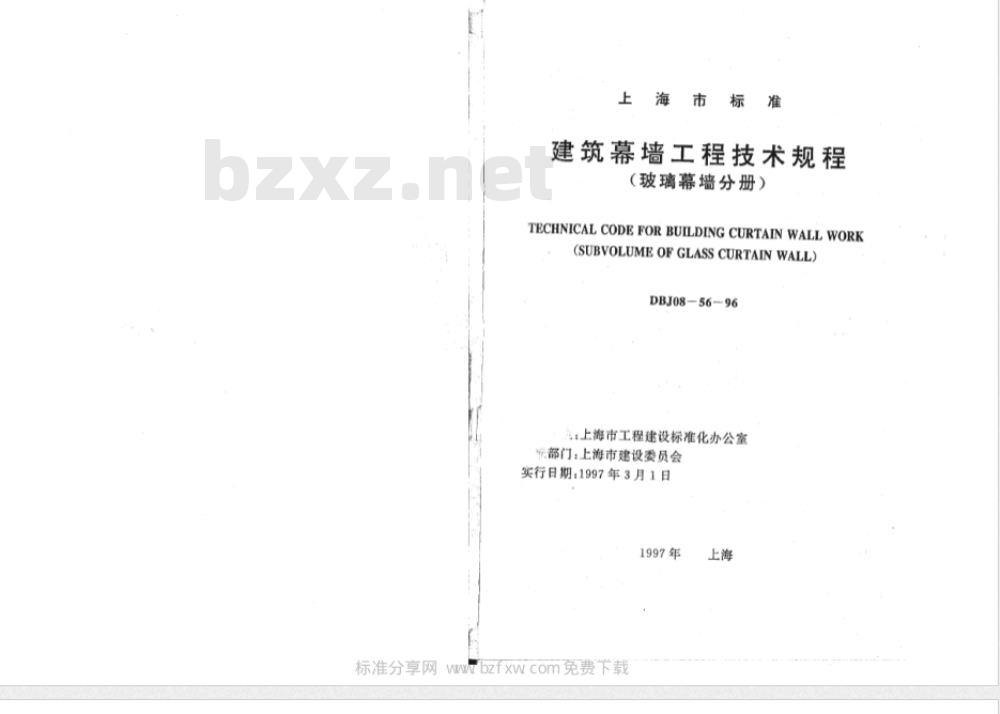

上海市标
建筑幕墙工程技术规程
（玻璃幕墙分册）
TECHNICAL CODE FOR BUILDING CURTAIN WALL WORK(SUBVOLUMEOFGLASSCURTAINWALL)DBJ08—5696
产：上海市工程建设标准化办公室资部门：上海市建设委员会
实行日期：1997年3月1日
1997年
标准分享网wbzfxwcom免费下载
27 W 4.) t/ 14
- rs22

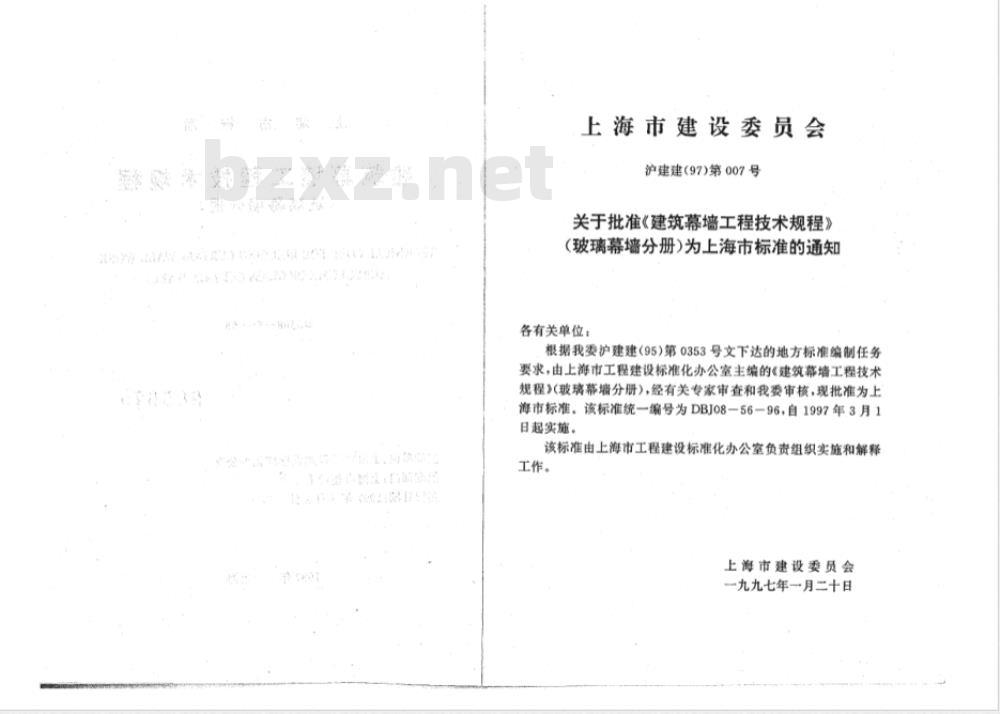

上海市建设委员会
沪建建(97)第007号
关于批准《建筑幕墙工程技术规程》（玻璃幕墙分册）为上海市标准的通知各有关单位：
根据我委沪建建(95)第0353号文下达的地方标准编制任务要求，由上海市工程建设标准化办公室主编的《建筑幕墙工程技术规程》（玻璃幕增分册），经有关专家审查和我委审核，现批准为上海市标准。该标准统一编号为DBJ08—56一96，自1997年3月1日起实施。
该标准由上海市工程建设标准化办公室负责组织实施和解释工作。
上海市建设委员会
九九七年一月二十日

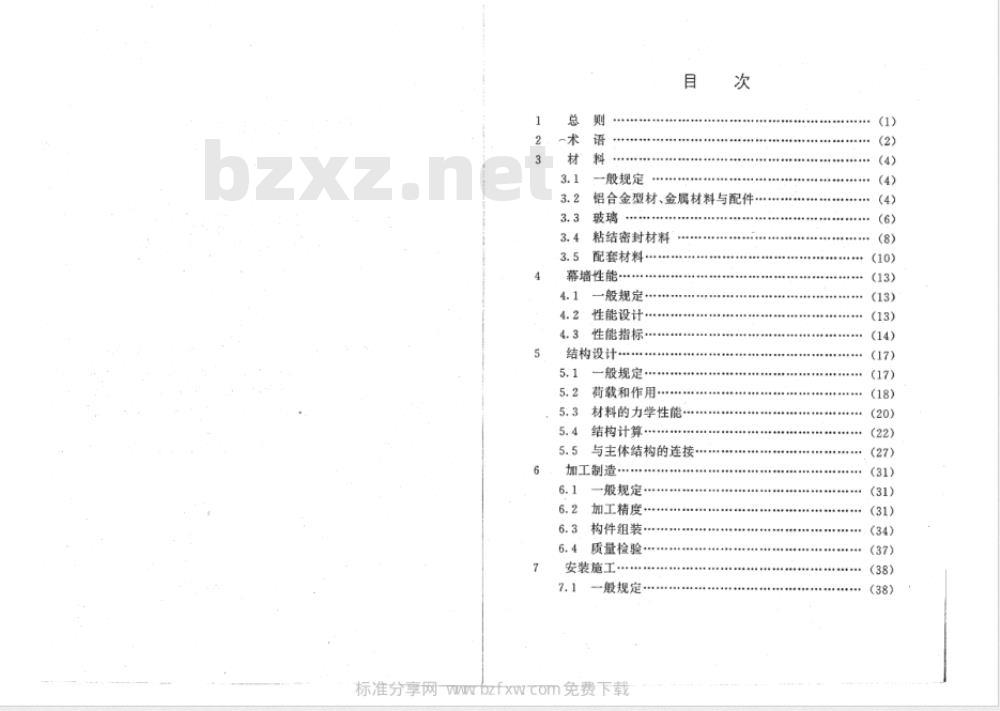

一般规定
铝合金型材、金属材料与配件.
粘结密封材料
配套材料
幕增性能
一般规定·
4.2性能设计
性能指标
结构设计
5.1一般规定
5.2荷载和作用
5.3材料的力学性能..
5.4结构计算
5.5与主体结构的连接
加工制造.
般规定
6.2加工精度
6.3构件组装…
质量检验·
安装施工
一般规定
标准分享网-vwwybzfxvzcom免费下载(1)
施工组织设计
安装施工准备
安装施工。
保护和维护
安全施工。
质量检验及评定…
幕增工程中间验收…
8.2政工检验评定..
8.3政工验评质量保证资料..…
保养与维修
幕墙三项基本性能检测方法
附录A
附录B本规程用词说明
附加说明
（44）)
..(49)
（50）

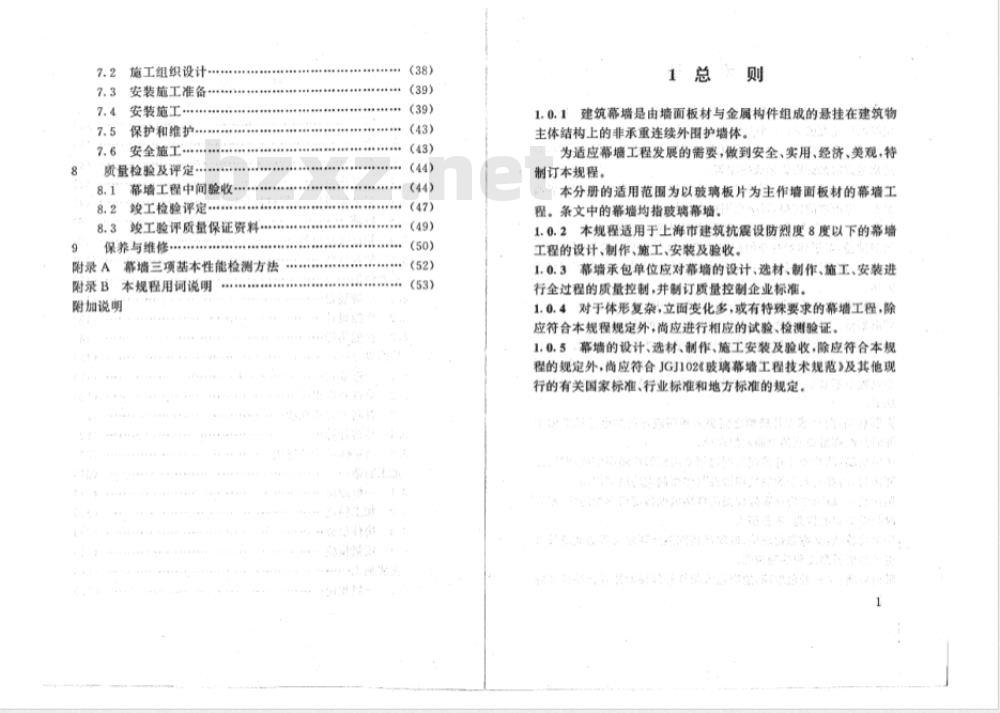

1.0.1建筑幕墙是由墙面板材与金属构件组成的悬挂在建筑物主体结构上的非承重连续外围护墙体。为适应幕墙工程发展的需要，做到安全、实用、经济、美观，特制订本规程。
本分册的适用范围为以玻璃板片为主作墙面板材的幕墙工程。条文中的幕增均指玻璃幕墙。1.0.2本规程适用于上海市建筑抗震设防烈度8度以下的幕墙工程的设计、制作、施工、安装及验收。1.0.3幕增承包单位应对幕墙的设计、选材、制作、施工、安装进行全过程的质量控制，并制订质量控制企业标准。1.0.4对于体形复杂，立面变化多，或有特殊要求的幕增工程，除应符合本规程规定外；尚应进行相应的试验、检测验证。1.0.5幕墙的设计、选材、制作、施工安装及验收：除应符合本规程的规定外，尚应符合JGJ102玻璃幕增工程技术规范》及其他现行的有关国家标准、行业标准和地方标准的规定2术
阳极氧化：用电化学方法，在铝或铝合金物体表面形成一层具有-定厚度和硬度的Al,O，膜层的工艺过程。聚氟碳脂涂料喷涂；在材料表面涂以氟化碳树脂为基料的涂料，经过规定方法加温固化形成的漆膜。热浸涂锌：钢铁经前处理后浸入熔化的锌液中后取出，使钢铁表面要盖一定厚度的锌层，以防止钢铁腐蚀的工艺方法。热断裂：热应力超过材料极限强度面引起的断裂。风洞试验：对于体形复杂的高层建筑物及处于高层建筑群体中的建筑物，需要通过风洞模拟试验来确定其风压大小及最不利风压分布。
隐框幕墙：金属框架构件全部不显露在外表面的幕墙。明框幕墙：金属框架构件全部显露在外表面的幕墙。率隐框幕墙：金属框架竖向或横向构件露在外表面的革墙。安全玻璃：经待殊加工工艺，增加玻璃的机械强度和安全性，在使用过程中不易伤人的玻璃。其品种有夹层玻璃、钢化玻璃、夹丝玻璃等。
夹层玻璃：两片或多片玻璃之间夹入透明或彩色的聚乙烯醇缩丁醛膜片经高温高压粘合面成的玻璃。中空玻璃：两片或多片玻璃其周边用金属形成隔层空间，四周边部密封，内部充入干燥空气或惰性气体而制成的玻璃制品。钢化玻璃：玻璃经特殊热处理提高玻璃机械强度和热稳定性，破碎时呈无尖利的棱角、不易伤人。率钢化玻璃：又称强化玻璃。玻璃经特殊热处理使比普通玻璃具有更高的机械强度和热稳定性。
吸势玻璃：又称着色玻璃：能吸收大量红外线辐射能并保持良好的2
可见光透过率的玻璃。下载标准就来标准下载网
热反射镀膜玻璃：在透明玻璃或着色玻璃表面镀上金属或金属氧化物膜，具有较高的热反射性能并保持良好透光性能的玻璃。低辐射镀膜玻璃：在透明玻璃或着色玻璃表面镜上低辐射金属膜及氧化保护层，其辐射率<0.15，并保持良好透光性能的玻璃，夹丝玻璃：玻璃液流经压辑前，将经过预处理的金属网嵌入其内层的玻璃。
透射率；透射光强度与入射光强度的比值。反射率，界面反射光强度与入射光强度的比值。在线镀膜：在玻璃成型过翟中对玻璃表面进行喷镀的工艺接触性腐蚀；不同的金属接触时，产生的电化学腐蚀。相容性：幕墙用材料与硅酮胶接触时，不发生任何影响粘结强度的化学变化的性能。
中性固化，不具有酸碱属性的固化状态。3
标准分享网wwybzfxwcom免费下载3材料
3.1一般规定
3.1.1幕墙材料应符合现行国家标准、行业标准或经认可的其它标准的规定。
3.1.2幕墙材料应具有耐大气老化性、耐大气腐蚀性和耐用性：3.1.3幕墙使用的金属结构材料，不得发生脆性断裂和接触性瘤蚀。
3.1.4·幕墙工程材料应选用不燃性和难燃性材料。3.1.5·幕墙工程材料应选用无毒、无放射性物质的材料。幕增玻璃应选用安全玻璃。选用率钢化玻璃时，应采取相3.1.6
应的安全措施。有隔热、隔声要求的幕增玻璃宜选用镀膜中空玻璃.高度在20m以下的幕增玻璃宜选用反射率低于26%的热反射镀膜玻璃。
3.1.7幕墙选用的硅酮结构胶、硅酮密封胶必须经认可的检测单位检测合格的产品，并有材料性能报告、与接触材料相容性试验合格报告及保险年限质量保证书。3.2铝合金型材、金属材料与配件3.2.1幕墙用铝合金型材的牌号和状态应符合GB/T5237《铝合金建筑型材》中的LD30CS状态或LD31RCS状态，3.2.2幕墙用铝合金型材的化学成分应符合GB/T3190《铝及铝合金加工产品的化学成分》中相应牌号的化学成分。3.2.3幕墙用铝合金型材的力学性能应符合GB/T5237《铝合金4
建筑型材》中相应牌号的力学性能。3.2.4幕增用铝合金型材的精度级别应符合GB/T5237《铝合金建筑型材》中的高精级。
3.2.5幕墙用铝合金型材及板材的阳极氧化应符合GB8013铝及铝合金阳极氧化、阳极氧化膜的总规范》的规定，其氧化膜的厚度不应低于AA15级。
3.2.6暴露在大气中的铝合金型材及板材，表面应进行有效的防腐蚀处理。
3.2.7幕墙铝合金开启窗应符合GB8479《平开铝合金窗》的有关规定。
3.2.8幕墙铝合金开启窗的五金配件应符合GB9298平开铝合金执手》、GB9300《铝合金窗不锈钢滑撑》以及其它认可的标准的规定。
3.2.9幕墙采用新窗型和非标准五金配件应有认可的产品标准和质量合格证。
3.2.10幕墙和幕墙配套件用的钢材应符合以下现行标准或其它认可的标准的规定：
《碳索结构钢》
《优质碳索结构钢技术条件》
《低合金高强度结构钢》
GB1597
《碳素结构钢和低合金结构钢热轧薄钢板条钢带》GB3077《合金结构钢技术条件》GB3274《碳素结构钢和低合金结构钢热轧厚钢板及钢带》3.2.11蒂墙和蒂墙配套件用的不锈钢材应符合以下现行标准或其它认可的标准的规定：
GB1220、（不锈钢棒》
GB4226
《不锈钢冷加工钢棒》
GB3280
（不锈钢冷轧钢板》
GB4237《不锈钢热轧钢板》
GB4332《冷顶锻不锈钢丝》
3.2.12幕墙和幕墙配套件用的其它合金材料应符合以下现行标准或其它认可的标准的规定：
JB2072《锌合金、铝合金、铜合金压铸技术条件》GB1172《锌合金铸件》
GB1176《铸造铜合金》
GB4424《普通黄铜棒》
GB3191《铝及铝合金挤压棒材》GB3193《铝及铝合金热轧板》
3.3.1幕墙玻璃板片的质量应符合以下的现行标准或经认可的其他标准：
GB11614
JC/T536
GB9963
GB11944
BG9962
《浮法玻璃》
《吸热玻璃》
《平面钢化玻璃》
《中空玻璃》
《夹层玻璃》
《夹丝玻璃》
3.3.2供选用的蒂墙墙面玻璃板片有透明浮法玻璃，吸热玻璃，以此二种基片加工成钢化玻璃、半钢化玻璃、中空玻璃、夹层玻璃、热反射膜玻璃，低辐射膜玻璃，夹丝玻璃等。3.3.3，半钢化玻璃性能宜符合表3.3.3的规定。6
半钢化玻璃性能
性能指标要求
表面压应力在4000~6500psi，强度比退火鼓璃高二倍碎片大，通常限制在4～6块，仍有可能保留在框架中表3.3.3
用于幕墙的热反射镀膜玻璃应采用新鲜优质浮法玻璃为3.3.4
基片，经真空磁控阴极溅射工艺制造的或在线镀膜的产品，外观质量应符合表3.3.4-1的规定，光学性能应符合表3.3.4一2的规定：
热反射镀膜玻璃外观质量
缺陷名粉
直径<1.0mm
1.0<直径<2.5mm
直径>1.8mm
直径≤1.0mm
1.0mm<直径≤2.5mm
直径>2.5mm
宽<0.1mm
0.1mm宽<0.3mm，长≤50mm
0.3mm<宽≤0.5mm，长50mm
实≥0.5mm
表3.3.4-1
在≤610范围内允许有10只
在76mm边部区域允许3只
不允许
不允许
允许76mm边部区域有3只
不允许
允许有2条
允许有1条
不允许
热反射镀膜玻璃的光学性能
性能指标要求
透射率允许误差△T≤1.50%
反射率允许误差△R≤1.50%
额色均匀，同批产品色差：△a、△b≤土1.03.3.42
膜层粘结率度：经过研离试验后测定造射率变化△T<4.5%测试条件：1.光谱议、测定入射角为10*2.以美国Hunter颜色坐标为基确3.研磨测试轮压5N，摩300转
标准分享网一vwwr-bzfxvcom免费下载3.3.5+不同种类玻璃板片可组合成多种复合型玻璃幕增，各类玻璃板片的质量应分别符合相应的各类玻璃标准。热反射玻璃应有产品物理耐用年限的质量保证书。3.3.6园孤形镀膜玻璃幕增，宜使用在线镀膜玻璃经热弯加工的制品。
..夹层玻璃宜采用聚乙婚醇缩丁醛(PVB)胶片干法加工的3.3.7
制品。
3.3.8中空玻璃必须采用双道密封，并符合以下规定：明框幕墙中空玻璃密封宜使用基胶和聚硫密封胶，3.3.8.1
半险框和隐框幕墙中空玻璃应使用丁基胶和硅酮胶。中空玻璃使用的于爆剂应保证干燥度和充填密实度3. 3.8. 2
3.3.9夹层玻璃，镀膜玻璃，中空玻璃，钢化玻璃，半铜化玻璃的玻璃基片表面质量应符合浮法玻璃GB11614优等品。3.4粘结密封材料
3.4.1幕增用的聚碳密封胶为常温固化双组份，除应符合JC483和JC486标准规定外：其性能应符合表：3.4.1的规定幕堵用的硅酮密封胶为中性固化，除应符合GB/T-3. 4. 2
14683标准规定外，其性能应符合表-3.4.2的规定。3.4.3，幕增用的硅酮结构胶分单组份和双组份，中性固化，其性能应符合表3.4.3的规定。
3.4.4..幕增用的硅酮密封胶和硅酮结构胶应经认可的质量检测单位检验合格后方可使用。
3.4.5粘结密封胶的出厂日期至使用日期不得大于12个月，严禁使用过期粘结密封材料：
聚硫密封胶的性能
适用时间
表干时间
邵氏硬度
下垂度(N型）
粘结拉伸强度
粘结拉伸断裂伸长率
低温柔性
恢复率
热空气一水循环后定仲粘结性(定伸110%)水一紫外光照射后定伸粘结性（定伸110%）水淼汽涉透性g/m·d
硅酮密封胶的性能
挤出性
适用时间
表干时间
规定值1.5.g/(cm*)
mL/mim
完全固化时间
下需度(N型）
低温柔性
邵氏硬度
极限拉伸强度
新裂强度(B模）
定伸粘结性(定伸160%)粘结和内聚破坏面积热一水循环后定伸粘结性(定伸160%)粘结和内案破坏面积
水一紫外光照射后定伸粘结性（定伸160%)粘结与内紊破坏面积
技术指标：.
1.50~1.62±0.05
.0.4~0,8
不破坏
不破坏
技术指标
表干时间
初步固化时间
完全固化时间
邵氏硬度
极限拉伸强度
硅酮结构胶的性能
斯力强度(B模)
耐热性
下垂度(N型)
(150℃.168h)
双组份
单组份
双组份
单组份
拉伸粘结强度(与玻璃、铝材、石材等基材)(H型)
拉伸粘结伸长率%
粘结剥高强度(与玻璃、铝材、石材等基材)N/mm浸水粘结别离试验(与玻璃、铝材、石材等基材）紫外光照射粘结刺高试验
浸水168h
(与玻璃、铝材、石材等基材)168h3.5
配套材料
技术指标
无龟裂、无变色
无变化
≥100
胶与基材无测离
胶与基材无离
幕墙用的橡胶制品宜采用各种合成橡胶并应符合现行标准的规定。
聚胶基甲酸乙酯双面胶带的性能应符合表3.5.2的规定。3.5.2
聚乙烯低发泡间隔双面胶带的性能应符合表3.5.3的规3.5.3
密封材料的聚乙烯发泡衬垫料，其性能应符合表3.5.4的3.5.4
规定。
3.5.5幕墙选用的保温材料、衬板材料应符合标准GB5480、GB9978、GB75等的规定。
3.5.6幕堵选用双面胶带、发泡衬垫材料及其它配套材料，必须具有与硅酮密射胶，硅酮结构胶的相容性试验合格报告。聚胺基甲酸乙酯双面胶带的性能序号
邵氏度
拉伸强度
延伸率
承受压应力
压缩10%时
动态拉伸粘结性N/mm*停留15mim时动态剪切力N/mm停留15mim时
传热系数(K)W/m*·K
紫外光照射
烤漆耐污染性
(70C,200h)
聚乙烯低发泡双面胶带的性能
部氏硬皮
拉伸强度
延伸率
承受压应力
标准分享网WWbzfxWCom免费下载g/em
压缔10%时
技术指标
0. 70± 0. 02
无变化
无污染
技术指标
剥离强度
剪切强度
传热系数(K)
使用温度
施工度
W/m· k
聚乙烯低发泡衬垫料的性能
拉伸强度
压缩后变形率(织向)%
压继后恢复率(织向)%
永久压缩变形率(纵向)%
25%压缩时(织向变形率)%
50%压缩时(纵向变形率）%
75%压缩时（织向变形率）%
续表3.5.3
技术指标
技术指标
0, 037
0.35~0.52
46.0~64. 0
0.75~1.12
1.35~1.65
3.20~3.70
4幕墙性能
4.1—般规定
4.1.1幕墙性能是指幕墙建筑外围护体系的应用技术性能，与建筑物的性质、幕墙的结构体系、材料及建筑环境等密切相关。4.1.2°对不同建筑，应根据其类别及重要性，设定恰当的标准值。本章规定的各项性能值，是按上海地区待征、参照相关标准分级指标值确定的。
4.1.3性能值的确定，与试验方法及计算方法有关，应按附录A列出的标准GB/T15226、15227和15228检测。4.2性能设计
4.2.1幕墙悬挂于建筑物的结构主体上，幕墙性能应满足建筑物外围护体系功能的各项基本要求，但不承受主体结构的萄载、内力及其传递。
4.2.2在协调安全、实用与美观的前提下，幕墙构造设计应便于制作安装、维修保养及局部更换。与主体结构的连结，应有足够的强度、刚度和相对位移的能力。其连接件为不锈钢、热浸镀锌钢材，母材必须是1、级钢。
4.2.3幕墙按需要可设置开启窗其面积之和不宜大于幕墙面积的15%。滑撑窗开启角度应小于30°：开启窗应启闭方便，闭合严密。开启窗等幕薄弱部位，应加强自身结构及与骨架的连结强度。
幕墙接缝的设置宽度应在变形最大移位发生时、墙板间不13
