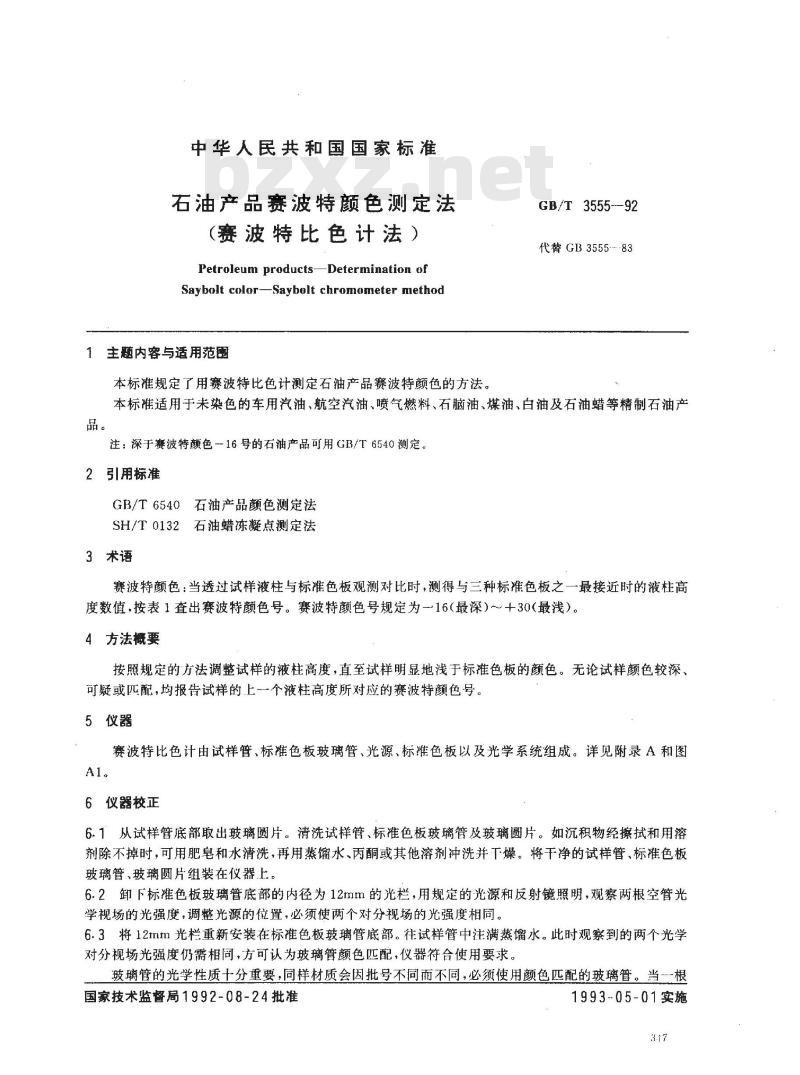

中华人民共和国国家标准
石油产品赛波特颜色测定法
（赛波特比色计法）
Petroleum products-Determination ofSaybolt color-Saybolt chromometer method主题内容与适用范围
本标准规定了用赛波特比色计测定石油产品赛波特颜色的方法。GB/T 3555-92
代替GB3555-83
本标准适用于未染色的车用汽油、航空汽油、喷气燃料、石脑油、煤油、白油及石油蜡等精制石油产品。
注：深于赛波特颜色一16号的石油产品可用GB/T6540测定。2引用标准
GB/T6540石油产品颜色测定法
SH/T0132石油蜡冻凝点测定法
3术语
赛波特颜色：当透过试样液柱与标准色板观测对比时，测得与三种标准色板之一最接近时的液柱高度数值，按表1查出赛波特颜色号。赛波特颜色号规定为一16（最深）～+30（最浅）。4方法概要
按照规定的方法调整试样的液柱高度，直至试样明显地浅于标色板的颜色。无论试样颜色较深、可疑或匹配，均报告试样的上一个液柱高度所对应的赛波特颜色号。5仪器
赛波特比色计由试样管、标准色板玻璃管、光源，标准色板以及光学系统组成。详见附录A和图Al。
6仪器校正
6.1从试样管底部取出玻璃圆片。清洗试样管、标准色板玻璃管及玻璃圆片。如沉积物经擦和用溶剂除不掉时，可用肥皂和水清洗，再用蒸馏水、丙酮或其他溶剂冲洗并干燥。将干净的试样管、标准色板玻璃管、玻璃圆片组装在仪器上。6.2卸下标准色板玻璃管底部的内径为12mm的光栏，用规定的光源和反射镜照明，观察两根空管光学视场的光强度，调整光源的位置，必须使两个对分视场的光强度相同。6.3将12mm光栏重新安装在标准色板玻璃管底部。往试样管中注满蒸馏水。此时观察到的两个光学对分视场光强度仍需相同，方可认为玻璃管颜色匹配，仪器符合使用要求。玻璃管的光学性质十分重要，同样材质会因批号不同而不同，必须使用颜色匹配的玻璃管。当一根国家技术监督局1992-08-24批准1993-05-01实施
GB/T3555—92
玻璃管破损时，需更换一对颜色匹配的玻璃管。7试样制备
当试样浑浊时，可用多层的定性滤纸过滤，直至透明。8试验步骤
8.1精制轻质油品和白油的试验步骤8.1.1先用部分试样冲洗试样管，并使管中试样完全流出，不准有油滴残留管壁上，将试样注满试样管。注人试样时要缓慢，如试样中发现气泡，则要用玻璃棒将其排出。8.1.2用一片整厚标准色板与试样比色。如试样颜色浅于标准色板，则调换半厚标准色板代替整厚标准色板进行比色，若试样的液柱高度在刻度6.25处的颜色比一片整厚标准色板深，则换成两片整厚标准色板。

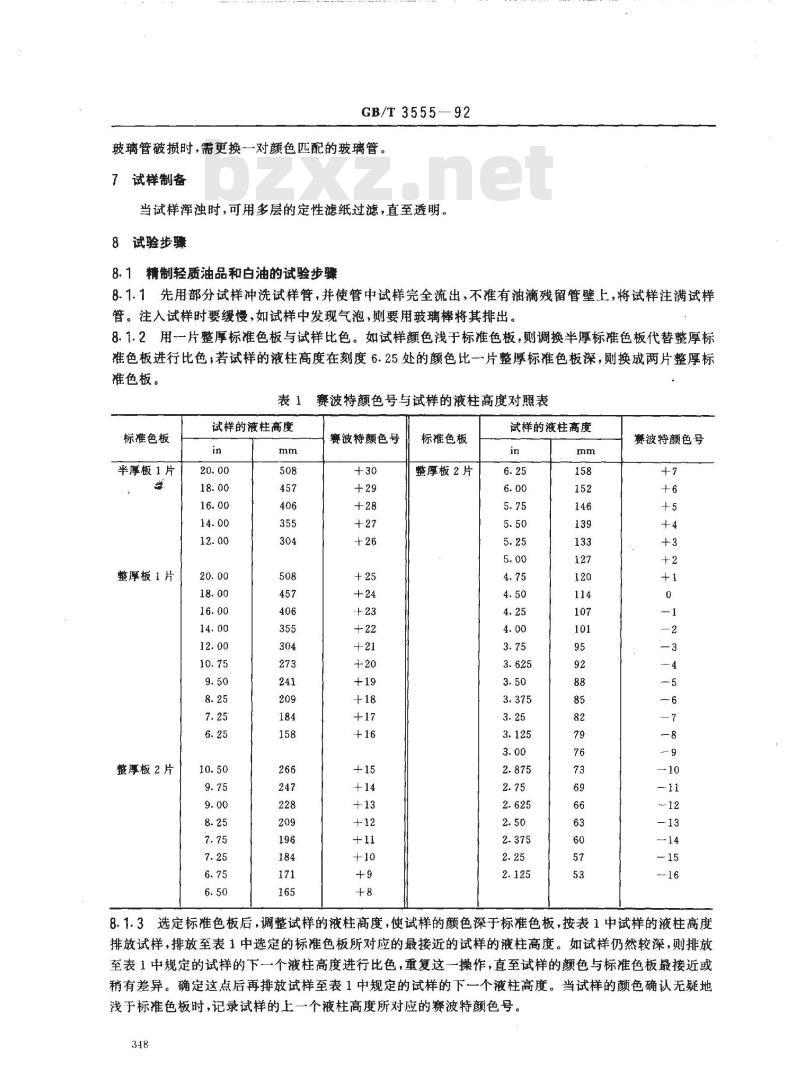

表1赛波特颜色号与试样的液柱高度对照表标准色板
半厚板1片
整厚板1片
整厚板2片
试样的液柱高度
赛波特颜色号
标灌色板
整厚板2片
试样的液柱高度
赛波特颜色号
8.1.3选定标准色板后，调整试样的液柱高度，使试样的颜色深于标准色板，按表1中试样的液柱高度排放试样，排放至表1中选定的标准色板所对应的最接近的试样的液柱高度。如试样仍然较深，则排放至表1中规定的试样的下一个液柱高度进行比色，重复这一操作，直至试样的额色与标准色板最接近或稍有差异。确定这点后再排放试样至表1中规定的试样的下一个液柱高度。当试样的颜色确认无疑地浅于标准色板时，记录试样的上一个液柱高度所对应的赛波特颜色号。348
GB/T3555---92

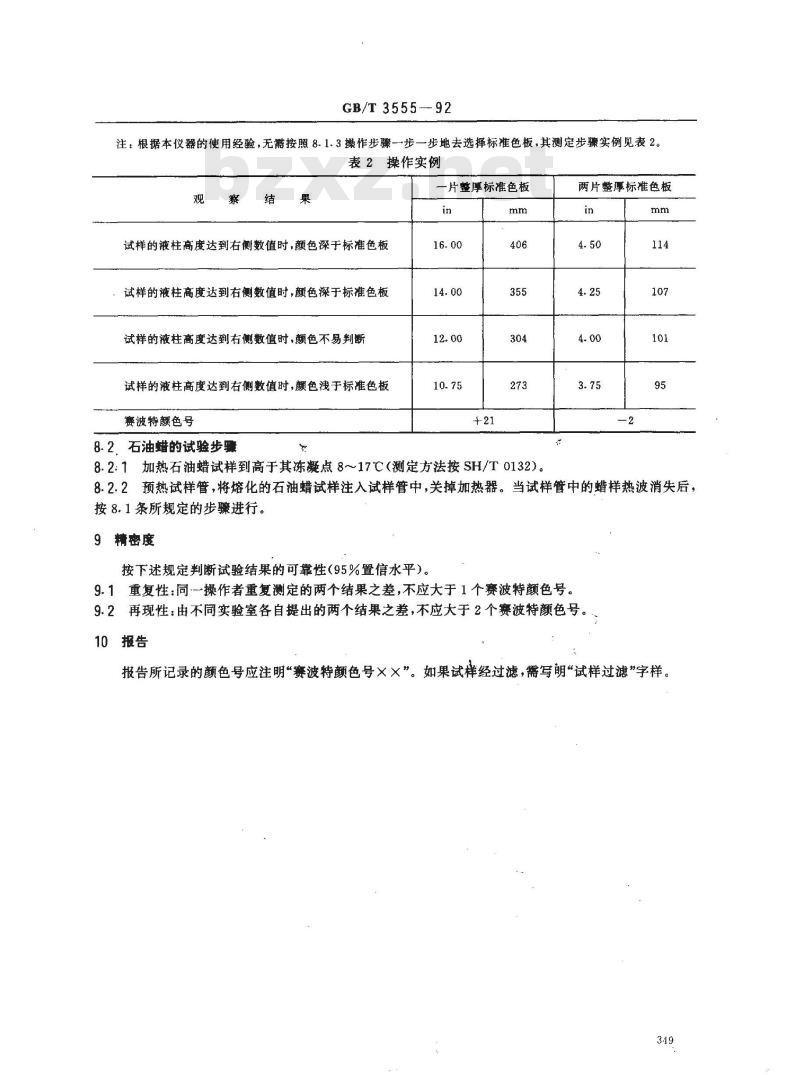

注：根据本仪器的使用经验，无需按照8.1.3操作步骤一步一步地去选择标准色板，其测定步骤实例见表2。表2操作实例
试样的液柱高度达到右侧数值时，颜色深于标准色板试样的液柱高度达到右侧数值时，颜色深于标准色板试样的液柱高度达到右侧数值时，颜色不易判断试样的液柱高度达到右侧数值时，颜色浅于标准色板赛波特颜色号
8.2石油蜡的试验步骤
一片整厚标准色板
8.2:1加热石油蜡试样到高于其冻凝点8~17℃（测定方法按SH/T0132)，两片整厚标准色板
8.2.2预热试样管，将熔化的石油蜡试样注入试样管中，关掉加热器。当试样管中的蜡样热波消失后，按8.1条所规定的步骤进行。
9精密度
按下述规定判断试验结果的可靠性（95%置信水平）。9.1重复性：同操作者重复测定的两个结果之差，不应大于1个赛波特颜色号。9.2再现性：由不同实验室各自提出的两个结果之差，不应大于2个赛波特颜色号10报告
报告所记录的颜色号应注明“赛波特颜色号××”。如果试样经过滤，需写朗“试样过滤”字样。349

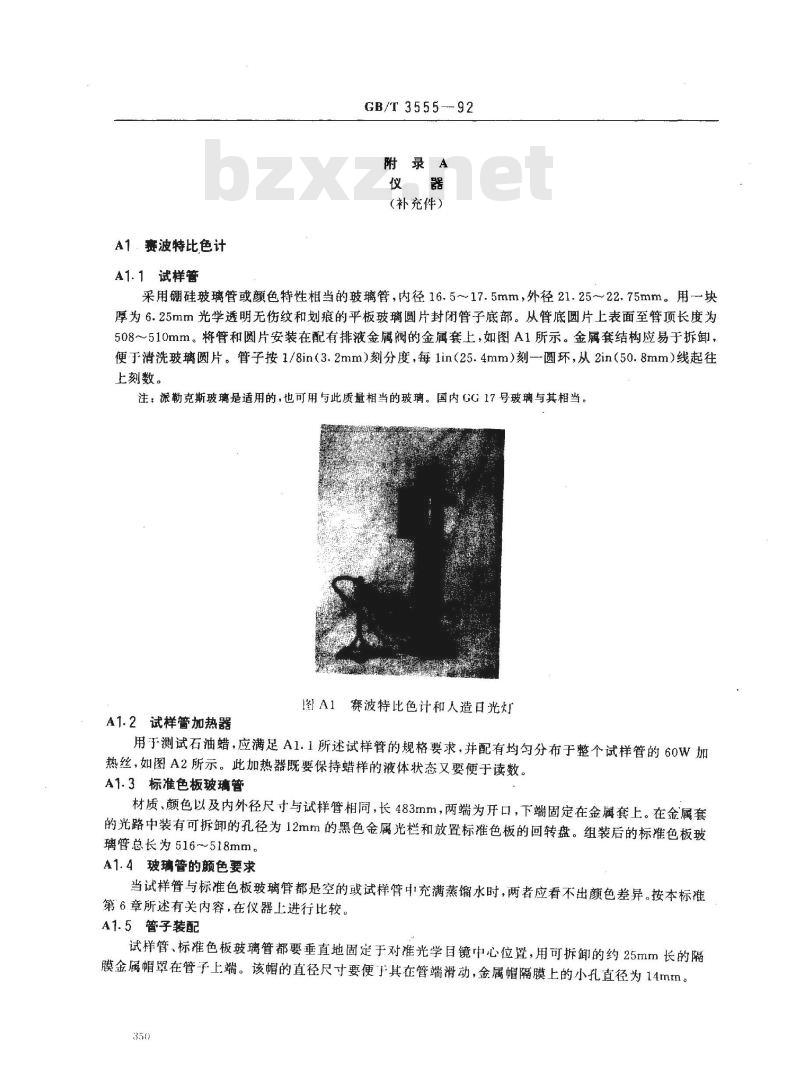

A1赛波特比色计
A1.1试样管
GB/T3555-92
附录A
（补充件）
采用硼硅玻璃管或颜色特性相当的玻璃管，内径16.5~～17.5mm，外径21.25~～22.75mm。用一块厚为6.25mm光学透明无伤纹和划痕的平板玻璃圆片封闭管子底部。从管底圆片上表面至管顶长度为508～510mm。将管和圆片安装在配有排液金属阀的金属套上，如图A1所示。金属套结构应易于拆卸，便于清洗玻璃圆片。管子按1/8in（3.2mm）刻分度，每lin（25.4mm）刻-一圆环，从2in（50.8mm）线起往上刻数。
注：派勒克斯玻璃是适用的，也可用与此质量相当的玻璃。国内GG17号玻璃与其相当。A1.2试样管加热器
图A1赛波特比色计和人造日光灯用于测试石油蜡，应满足A1.1所述试样管的规格要求，并配有均匀分布于整个试样管的60W加热丝，如图A2所示。此加热器既要保持蜡样的液体状态又要便于读数。A1.3标准色板玻璃管
材质，颜色以及内外径尺寸与试样管相同，长483mm，两端为开口，下端固定在金属套上。在金属套的光路中装有可拆卸的孔径为12mm的黑色金属光栏和放置标准色板的回转盘。组装后的标准色板玻璃管总长为516~~518mm。
A1.4玻璃管的颜色要求
当试样管与标准色板玻璃管都是空的或试样管中充满蒸馏水时，两者应看不出颜色差异。按本标准第6章所述有关内容，在仪器上进行比较。A1.5管子装配
试样管、标准色板玻璃管都要垂直地固定于对准光学目镜中心位置，用可拆卸的约25mm长的隔膜金属帽罩在管子上端。该帽的直径尺寸要便}其在管端滑动，金属帽隔膜上的小孔直径为14mm。350
GB/T3555--92
注：手柄固定于锁紧环处。

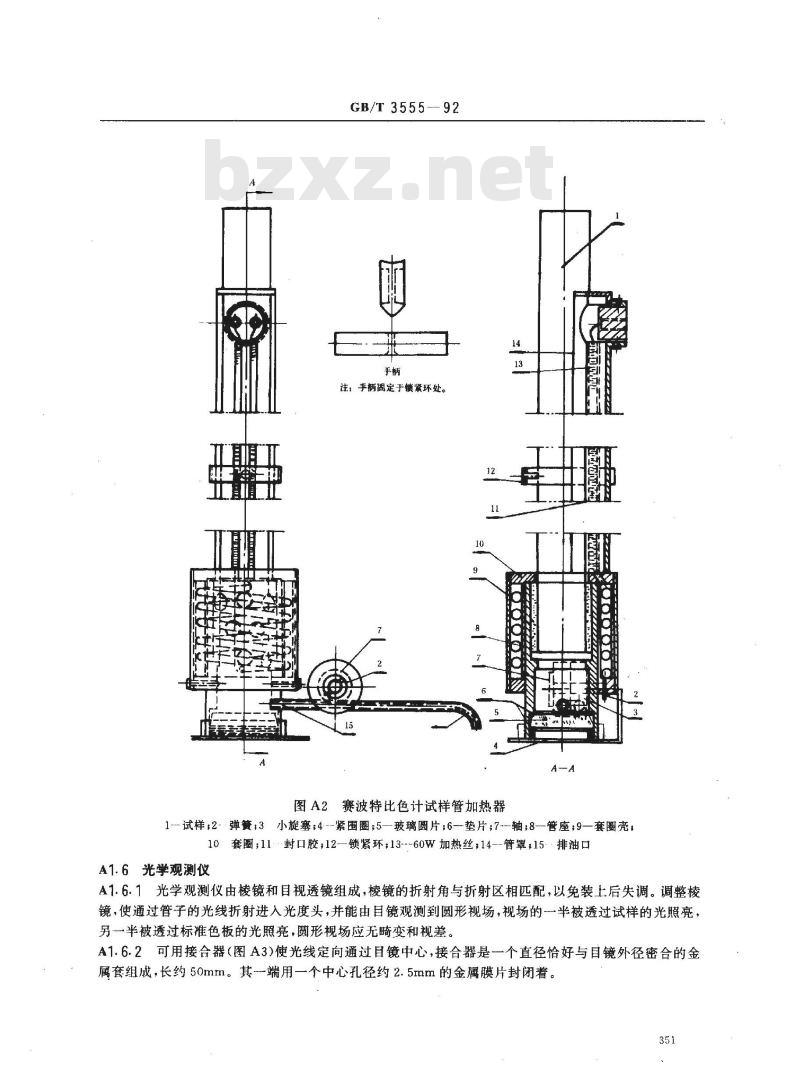

图A2赛波特比色计试样管加热器14
1--试样=2-·弹簧：3小旋塞：4--紧围圈;5—-玻璃圆片;6--垫片；7-轴;8-管座；9—套圈壳，10套圈；11封口胶，12—锁紧环；13--~60W加热丝，14--管罩，15排油口A1.6光学观测仪
A1.6.1光学观测仪由棱镜和目视透镜组成，棱镜的折射角与折射区相匹配，以免装上后失调。调整棱镜，使通过管子的光线折射进入光度头，并能由目镜观测到圆形视场，视场的一半被透过试样的光照亮，另半被透过标准色板的光照亮，圆形视场应无畸变和视差。A1.6.2可用接合器（图A3)使光线定向通过目镜中心，接合器是一个直径恰好与目镜外径密合的金属套组成，长约50mm。其一端用一个中心孔径约2.5mm的金属膜片封闭着。351
A1.7照明
GB/T3555-92
图A3接合器
用一表面均匀镀上光泽银的乳白色玻璃或透明玻璃的反射镜，将其固定成合适的角度，使强度相等的反射光成平行光线通过两根管子。也可使散射光从仪器底部直接射入管子。A1.8光源
采用人造日光为光源，使散射光射入管子，散射光应无眩光或阴影，其他所有外来光的干扰应排除。A2标准色板
标准色板是圆形玻璃板。有整厚和半厚两种。色度特性用1931年国际照明委员会(ICI)标准照明体C光源的光谱透射率计算时，光透射率r及色度坐标X、Y、Z应符合下列要求：色度特性
整厚标准色板
0.860~0. 865
0.342~0.350
0.367~0.378
0. 272~0. 291
半厚标准色板
0. 888~-0. 891免费标准bzxz.net
0. 327~0. 331
0.344~0.350
0. 319~~0. 330
标准色板安放在标准色板玻璃管下部的回转盘上。A3日光灯
采用额定功率60W的乳白色民用照明灯泡，内表面经过磨光，发出色温约为2750K，光视效能约13lm/W。灯泡固定在配有半球型反射罩的标准插座上。如图A1。A3. 2反射量
呈半球形，内表面用极细的铝青铜粉未抛光，再用耐热的青铜液均匀地喷涂于表面，此抛光涂层应达到无选择性吸收，其初始反射率在65%以上。A3.3日光滤色片
A3.3.1日光滤色片为凸凹玻璃片，在凹面上要进行喷砂和酸洗的表面硬化处理，与半球形反射罩的开口密合以达到内表面防尘。日光滤色片的色度特性用1931年国际照明委员会(ICI)标准照明体A光源的光谱透射率计算时，光透射率及色度坐标X、Y、Z应符合下列要求：352
色度特性
GB/T3555—92
0. 107~~0. 160
0. 314~0. 330
0. 3370. 341
0. 329~0. 349
A3.3.2用分光光度法检验日光滤色片时，合格的日光滤色片应在波长410nm处的透射率高于60%，在波长700nm处透射率低于10%，在该区域透射率曲线为平滑曲线，不应有钻的特征吸收峰。钻的典型吸收曲线在波长570nm处的透射率高于540mm和590nm透射率的连接线，并在600nm和更大的波长区也显示出高透射率的红光吸收带。合格的日光滤色片在波长570nm处透射率高出540nm和590nm透射率连接直线部分不超过3%，在波长700nm处透射率也不能超过任何短波长如600nm处3%。附加说明：
本标准由中国石油化工总公司提出。本标准由石油化工科学研究院技术归口。本标准由抚顺石油化工研究院负责起草。本标准主要起草人来玉珍、杨令。本标准等效采用美国试验与材料协会标准ASTMD156—87《石油产品赛波特颜色标准试验法（赛波特比色计法)》。
