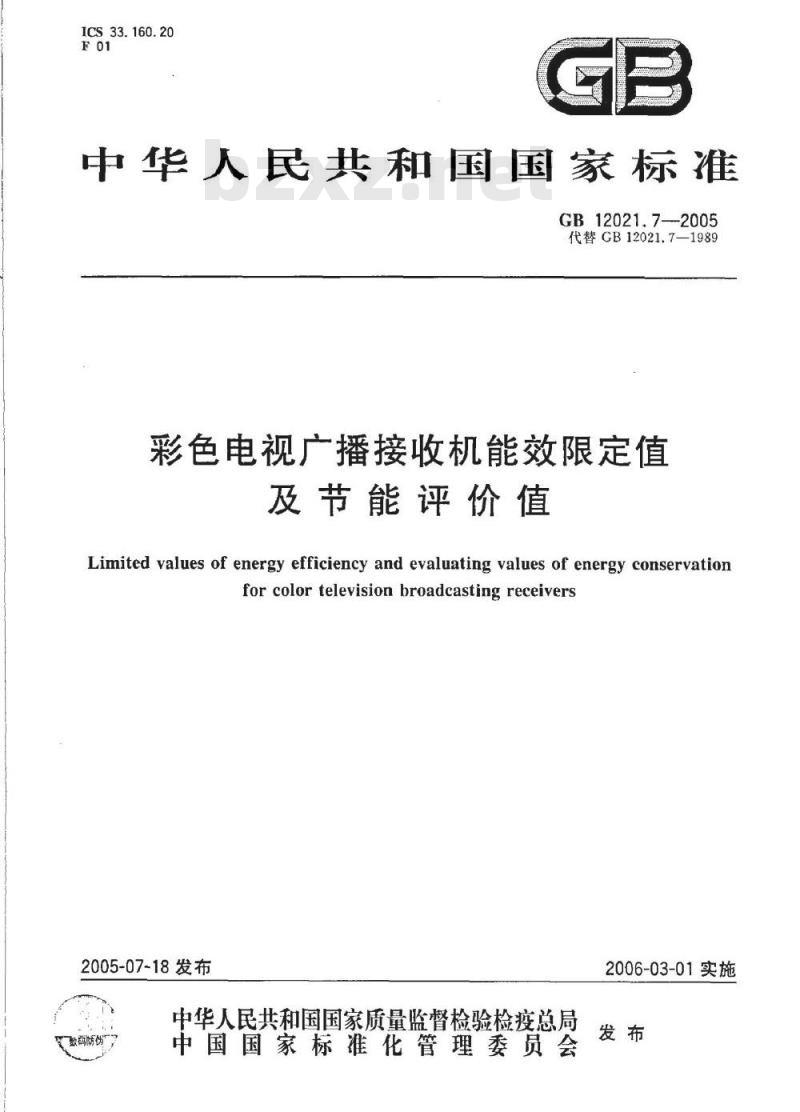

【国家标准(GB)】 彩色电视广播接收机能效限定值及节能评价值

ICS33.160.20
中华人民共和国国家标准
GB12021.7—2005
代替GB12021.7-1989
彩色电视广播接收机能效限定值及节能评价值
Limited values of energy efficiency and evaluating values of energy conservationforcolortelevisionbroadcastingreceivers2005-07-18发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数萄防伪
2006-03-01实施

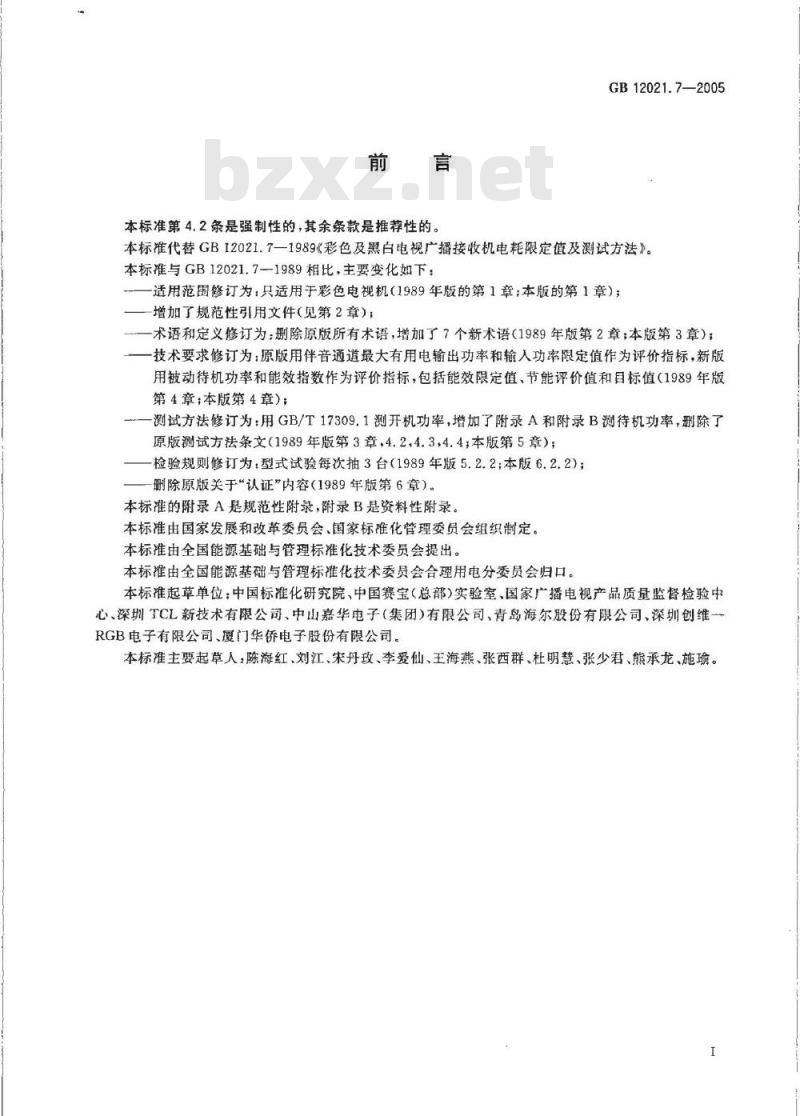

本标准第4.2条是强制性的，其余条款是推荐性的。GB12021.7—2005
本标准代替GB12021.7—1989《彩色及黑白电视广播接收机电耗限定值及测试方法》。本标准与GB12021.7—1989相比，主要变化如下；适用范围修订为：只适用于彩色电视机（1989年版的第1章：本版的第1章）：增加了规范性引用文件（见第2章）；一术语和定义修订为：删除原版所有术语，增加了7个新术语（1989年版第2章；本版第3章）；一技术要求修订为：原版用伴音通道最大有用电输出功率和输入功率限定值作为评价指标，新版用被动待机功率和能效指数作为评价指标，包括能效限定值、节能评价值和目标值（1989年版第4章；本版第4章)；
一测试方法修订为：用GB/T17309.1测开机功率，增加了附录A和附录B测待机功率，删除了原版测试方法条文（1989年版第3章，4.2.4.3，4.4；本版第5章）；检验规则修订为：型式试验每次抽3台（1989年版5.2.2；本版6.2.2）；删除原版关于“认证”内容（1989年版第6章）。本标准的附录A是规范性附录，附录B是资料性附录，本标准由国家发展和改革委员会、国家标准化管理委员会组织制定。本标准由全国能源基础与管理标准化技术委员会提出。本标准由全国能源基础与管理标准化技术委员会合理用电分委员会归口。本标准起草单位：中国标准化研究院、中国赛宝（总部）实验室、国家广播电视产品质量监督检验中心、深圳TCL新技术有限公司、中山嘉华电子（集团）有限公司，青岛海尔股份有限公司、深圳创维RGB电子有限公司、厦门华侨电子股份有限公司。本标准主要起草人，陈海红、刘江、宋丹玫、李爱仙、王海燕、张西群、杜明慧、张少君、熊承龙、施瑜。1范围

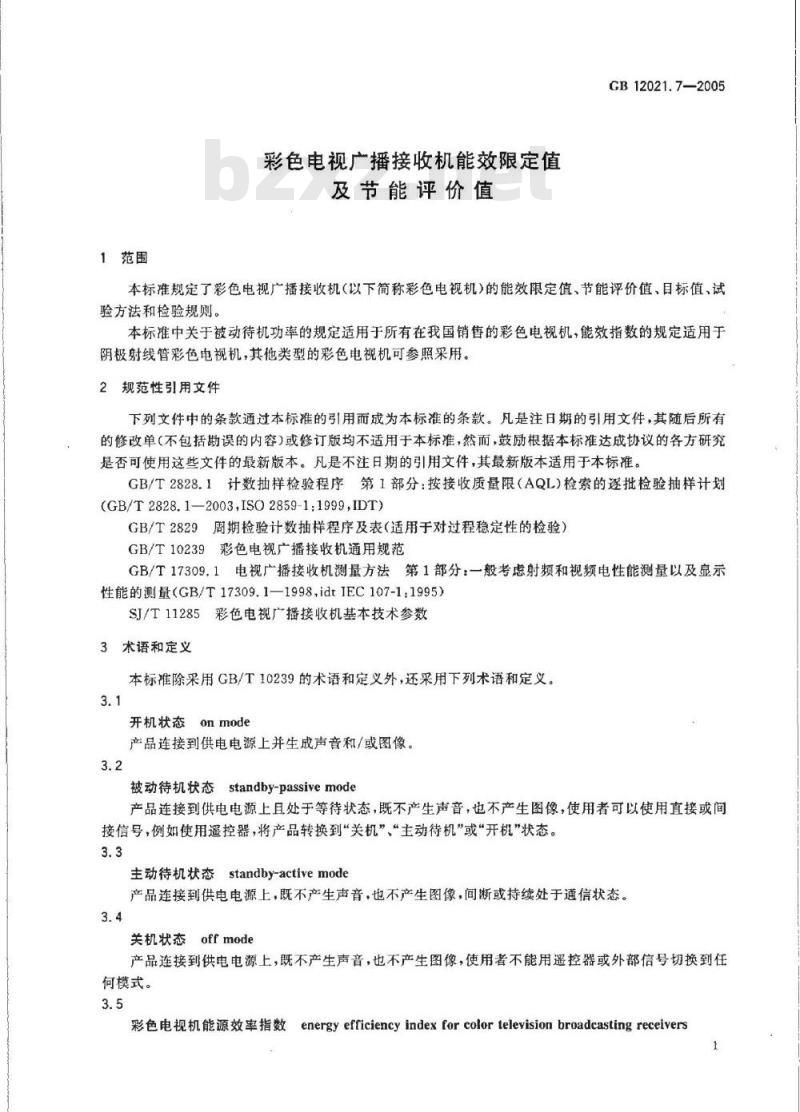

彩色电视广播接收机能效限定
及节能评价值
GB12021.7—2005
本标准规定了彩色电视广播接收机（以下简称彩色电视机）的能效限定值、节能评价值，目标值，试验方法和检验规则。
本标准中关于被动待机功率的规定适用于所有在我国销售的彩色电视机，能效指数的规定适用于阴极射线管彩色电视机，其他类型的彩色电视机可参照采用。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划(GB/T2828.1—2003,ISO2859-1:1999,IDT)GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T10239彩色电视广播接收机通用规范GB/T17309.1电视广播接收机测量方法第1部分：一般考虑射频和视频电性能测量以及显示性能的测量（GB/T17309.1—1998,idtIEC107-11995）SJ/T11285彩色电视广播接收机基本技术参数3术语和定义
本标准除采用GB/T10239的术语和定义外，还采用下列术语和定义。3.1
开机状态onmode
产品连接到供电电源上并生成声音和/或图像。3.2
被动待机状态standby-passivemode产品连接到供电电源上且处于等待状态，既不产生声音，也不产生图像，使用者可以使用直接或间接信号，例如使用遥控器，将产品转换到“关机”、“主动待机”或“开机”状态。3.3
主动待机状态standby-activemode产品连接到供电电源上，既不产生声音，也不产生图像，间断或持续处于通信状态。3.4
关机状态offmode
产品连接到供电电源上，既不产生声音，也不产生图像，使用者不能用遥控器或外部信号切换到任何模式。

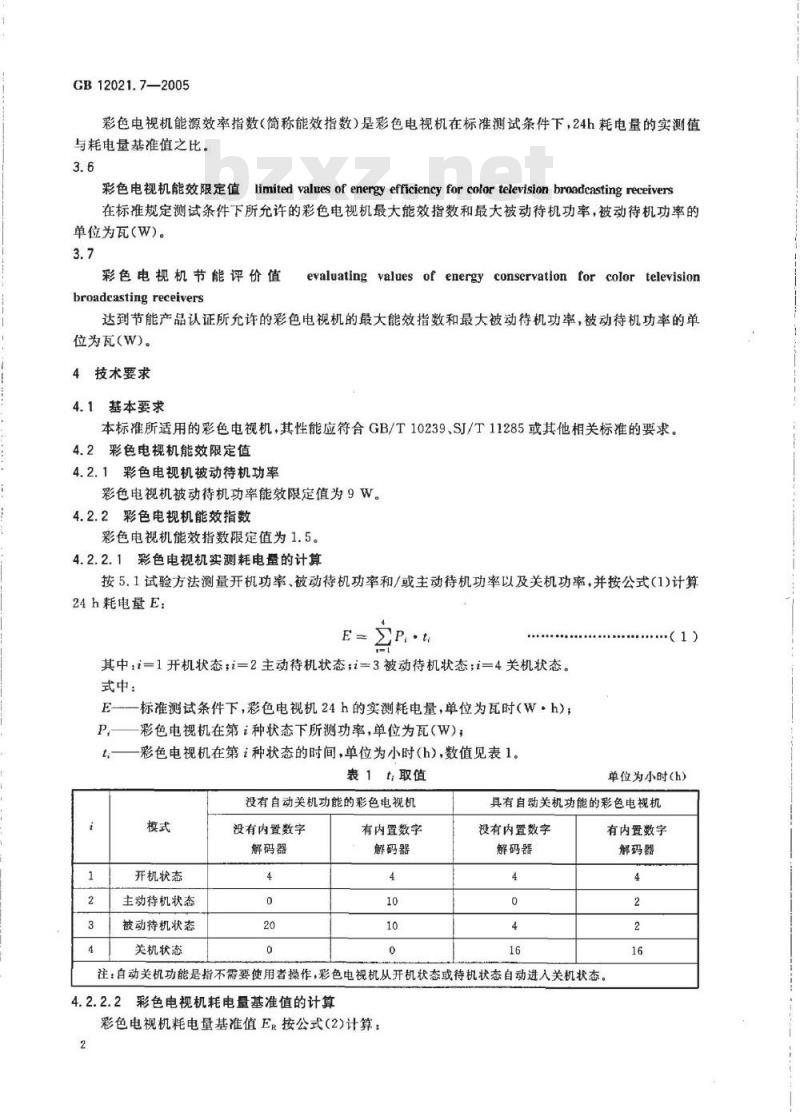

彩色电视机能源效率指数energyefficiencyindexforcolortelevisionbroadcastingreceivers1
GB12021.7—2005
彩色电视机能源效率指数（简称能效指数）是彩色电视机在标准测试条件下，24h耗电量的实测值与耗电量基准值之比。
彩色电视机能效限定值limitedvalues of energyefficiencyfor color televisionbroadcastingreceivers在标准规定测试条件下所允许的彩色电视机最大能效指数和最大被动待机功率，被动待机功率的单位为瓦（W)。
彩色电视机节能评价值下载标准就来标准下载网
broadcasting receivers
evaluating values of energy conservation for color television达到节能产品认证所允许的彩色电视机的最大能效指数和最大被动待机功率，被动待机功率的单位为瓦（W)。
4技术要求
基本要求
本标准所适用的彩色电视机，其性能应符合GB/T10239、SJ/T11285或其他相关标准的要求。4.2彩色电视机能效限定值
4.2.1彩色电视机被动待机功率
彩色电视机被动待机功率能效限定值为9W。4.2.2彩色电视机能效指数
彩色电视机能效指数限定值为1.5。4.2.2.1彩色电视机实测耗电量的计算按5.1试验方法测量开机功率、被动待机功率和/或主动待机功率以及关机功率，并按公式（1)计算24h耗电量E：
其中，i=1开机状态；i=2主动待机状态；i=3被动待机状态；i=4关机状态。式中：
-标准测试条件下，彩色电视机24h的实测耗电量，单位为瓦时（W·h）：彩色电视机在第种状态下所测功率，单位为瓦（W）；彩色电视机在第种状态的时间，单位为小时（h），数值见表1。表1t，取值
没有自动关机功能的彩色电视机模式
开机状态
主动待机状态
被动待机状态
关机状态
没有内置数字
解码器
有内置数字
解码器
单位为小时(h)
具有自动关机功能的彩色电视机没有内置数字
解码器

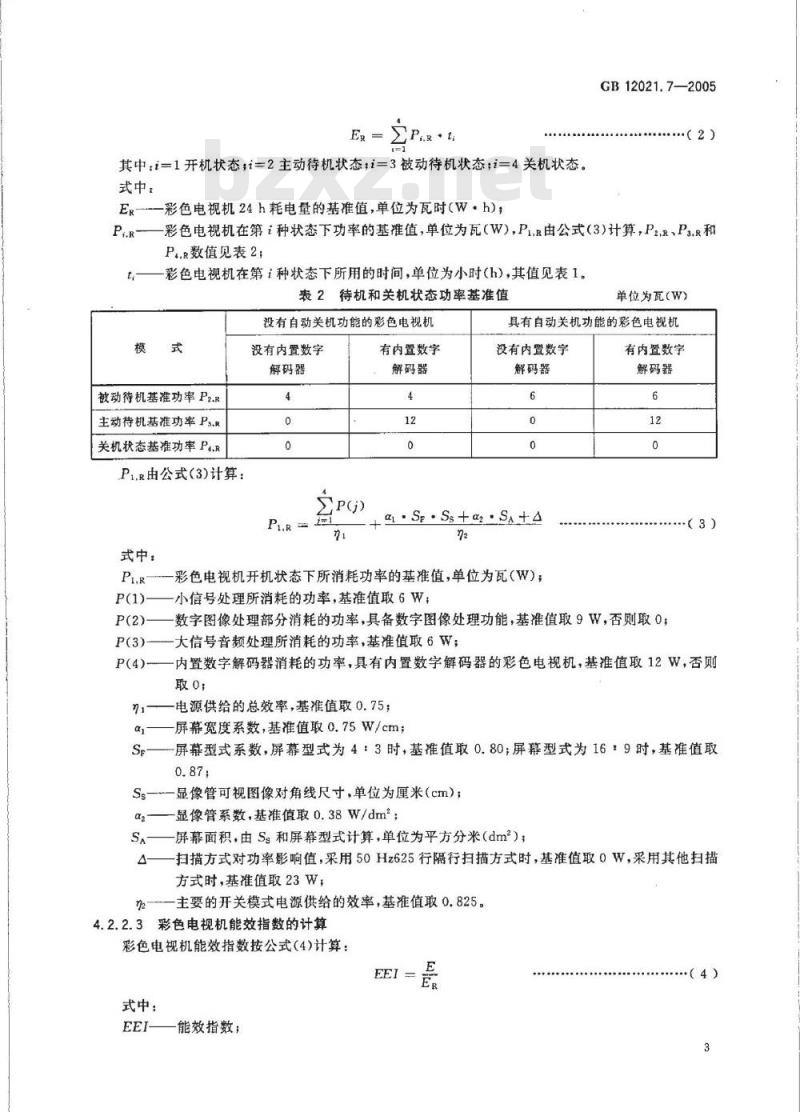

注：自动关机功能是指不需要使用者操作，彩色电视机从开机状态或待机状态自动进入关机状态。4.2.2.2彩色电视机耗电量基准值的计算彩色电视机耗电量基准值ER按公式(2)计算：2
有内置数字
解码器
其中：i=1开机状态i=2主动待机状态；i=3被动待机状态；i=4关机状态。式中：
彩色电视机24h耗电量的基准值，单位为瓦时（W·h)；GB12021.7—2005
（2）
彩色电视机在第i种状态下功率的基准值，单位为瓦（W），PIR由公式（3)计算，Pz,R、P3R和P.,R数值见表2；
一彩色电视机在第i种状态下所用的时间，单位为小时（h），其值见表1。表2待机和关机状态功率基准值
没有自动关机功能的彩色电视机式
被动待机基准功率P2.R
主动待机基准功率Ps.R
关机状态基准功率P4.R
PI.R由公式(3)计算：
式中：
没有内置数字
解码器
有内置数字
解码器
单位为瓦（W）
具有自动关机功能的彩色电视机没有内置数字
解码器
aiS.Ss+ag.SA+a
彩色电视机开机状态下所消耗功率的基准值，单位为瓦（W)；小信号处理所消耗的功率，基准值取6W：有内置数字
解码器
（3）
数字图像处理部分消耗的功率，具备数字图像处理功能，基准值取9W，否则取0；大信号音频处理所消耗的功率，基准值取6W；内置数字解码器消耗的功率，具有内置数字解码器的彩色电视机，基准值取12W，否则取0：
电源供给的总效率，基准值取0.75；屏幕宽度系数，基准值取0.75W/cm；屏幕型式系数，屏幕型式为4：3时，基准值取0.80；屏幕型式为16：9时，基准值取0.87;
显像管可视图像对角线尺寸，单位为厘米（cm）；显像管系数，基准值取0.38W/dm2；屏幕面积，由Ss和屏幕型式计算，单位为平方分米（dm2）；扫描方式对功率影响值，采用50Hz625行隔行扫描方式时，基准值取0W，采用其他扫描方式时，基准值取23W，
主要的开关模式电源供给的效率，基准值取0.825。4.2.2.3彩色电视机能效指数的计算彩色电视机能效指数按公式(4)计算：EEI=
式中：
能效指数：
（4）
GB12021.7—2005
E—标准测试条件下，彩色电视机24h的实测耗电量，单位为瓦时（W.h）；Er——彩色电视机24h的耗电量的基准值，单位为瓦时（W·h）。4.2.3彩色电视机目标能效限定值自本标准实施之日起3年后，彩色电视机的能效限定值被动待机功率为5W，能效指数为1.0。4.3彩色电视机节能评价值
4.3.1彩色电视机节能评价值
彩色电视机节能评价值被动待机功率为3W，能效指数为1.1。4.3.2彩色电视机目标节能评价值自本标准实施之日起3年后，彩色电视机的节能评价值被动待机功率为1W，能效指数为0.75。5试验方法
5.1待机功率测定
按附录A或附录B试验方法对彩色电视机待机功率进行测定。附录A是仲裁的试验方法。5.2开机功率测定
按GB/T17309.1功率消耗试验方法对彩色电视机开机功率进行测定。如果电视机的输出显示方式具有不同的行频或场频，则应在不同的输出显示方式下进行测定，取最劣值。6检验规则
6.1出厂检验
6.1.1能效限定值应作为彩色电视机出厂检验项目。抽样方案根据GB/T2828.1和GB/T2829由生产企业质量检验部门自行决定。6.1.2经检验认定能效限定值不符合本标准4.2条要求的产品不允许出厂。6.2型式检验
6.2.1彩色电视机产品出现下列情况之一时，应进行能效限定值型式检验：a）试制的新产品；
b）市
改变产品设计、工艺或所用材料明显影响其性能时；停产一年以上恢复生产时；
d）质量技术监督部门提出检验要求时。6.2.2型式检验的抽样，每批抽3台，如发现其中有一台的能效限定值不符合本标准要求，应从该批产品中另外抽出6台重新检验，如全部合格则该批产品为合格；如仍有一台不符合要求，则该批产品为不合格。
A.1试验条件
附录A
（规范性附录）
彩色电视机待机功率测试方法
环境温度，15℃~35℃；
相对湿度：45%~75%
大气压力：86kPa~106kPa：
平均功率法
GB12021.7——2005
测试电压与频率220V，具有不大于士1%的相对误差；50Hz，具有不大于士1%的相对误差。A.2测量仪器
稳压电源总谐波失真<3%。
功率计为有功功率计，分辨率为0.01W，峰值因子（crestfactor)≥5，最小电流量程≤10mA，保证在连续工作条件，测量精度优于5%。A.3试验步骤
接通所有测试设备的电源，并正确调整工作量程；被测样品接到测试设备；
检查被测样品处于正常工作状态；用遥控装置或被测样品机壳上的通/断开关，使被测样品转人待机状态；设置功率计的电流量程，选定的满量程值乘以功率计的动态系数（I/Im）必须大于示波器e)
上的峰值电流读数：
功率计设置为功耗测量档，并设定测量所需时间：f)
当被测样品处于工作温度条件下且功率计读数稳定（大约90min）时，开始测试，并记录测试数据和测试环境条件。
A.4平均功率计算
平均功率按公式(A.1)计算：
式中：
平均功率，单位为瓦特（W）,精确到0.1W；E-测量的功率消耗，单位为瓦时（W·h)；t
测量的持续时间，单位为小时(h）。（A.1)
GB12021.7—2005
B.1试验条件
环境温度，15℃~35℃；
相对湿度：45%~75%，
附录B
（资料性附录）
彩色电视机待机功率测试方法一大气压力：86kPa~106kPas
功率计法
测试电压与频率：220V，具有不大于士1%的相对误差；50H2，具有不大于士1%的相对误差。B.2测量仪器
稳压电源总谐波失真<3%。
功率计为有功功率计，分辨率为0.01W，峰值因子（crestfactor)≥5，最小电流量程<10mA，保证在连续工作条件下，测量精度优于5%。B.3试验步骤
接通所有测试设备的电源，并正确调整工作量程；被测样品接到测试设备：
检查被测样品处于正常工作状态；用遥控装置或被测样品机壳上的通/断开关，使被测样品转人待机状态；设置功率计的电流量程，选定的满量程值乘以功率计的动态系数（Ipe/Im）必须大于示波器上的峰值电流读数；
当被测样品处于工作温度条件下且功率计读数稳定（大约90min）时，记录测试数据和测试环f
境条件：
被测样品存在手动调节的待机状态，则应在功耗最大的待机状态下进行测试。自动循环待机g)
状态，测量时间要长并保证获得包括各种待机状态的平均值。6
GB12021.7-2005
中华人民共和国
国家标推
彩色电视广播接收机能效限定值及节能评价值
GB12021.7—2005
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址bzcbs.com
电话：6852394668517548
中国标准出版社秦皇岛印剧厂印刷各地新华书店经销
开本880×12301/16印张0.75字数14千字2005年9月第一次印刷
2005年9月第一版
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010)68533533
GB12021.7-2005《彩色电视广播接收机能效限定值及节能评价值》勘误
第3页表2中第1列第2行“被动待机基准功率P2.R”更正为“被动待机基准功率P3R：第3行“主动待机基准功率P3,R”更正为“主动待机基准功率Pa,R”，
