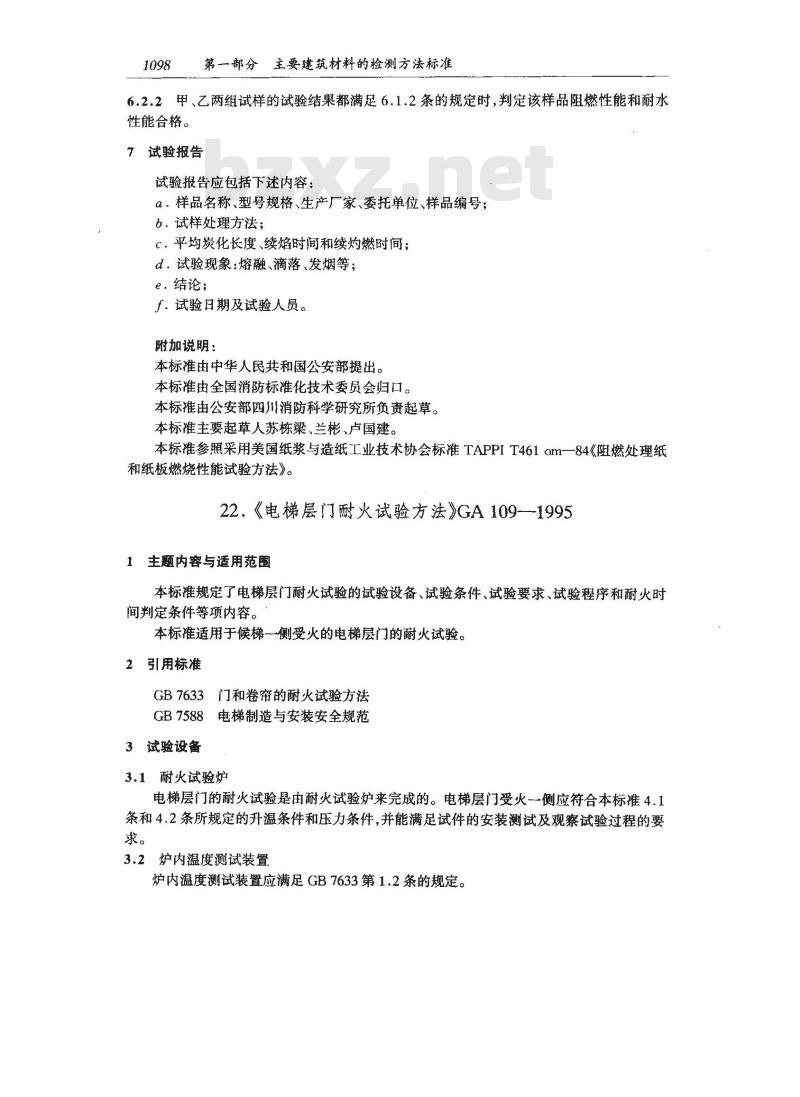

22．《电梯层门耐火试验方法》GA109—19951 主题内容与适用范围
本标准规定了电梯层门耐火试验的试验设备、试验条件、试验要求、试验程序和耐火时间判定条件等项内容。
本标准适用于候梯一侧受火的电梯层门的耐火试验。2引用标准
GB7633门和卷帘的耐火试验方法GB7588电梯制造与安装安全规范3试验设备
3.1耐火试验炉
电梯层门的耐火试验是由耐火试验炉来完成的。电梯层门受火侧应符合本标准4.1条和4.2条所规定的升温条件和压力条件，并能满足试件的安装测试及观察试验过程的要求。
3.2炉内温度测试装置
炉内温度测试装置应满足GB7633第1.2条的规定。3.3炉内压力的测试装置
十三、防火材料
炉内压力测试装置应满足GB7633第1.4条的规定。3.4试件背火面辐射强度的测试装置1099
测量试件背火面辐射强度的辐射仪,应具有瞄准和接收系统，能进行数值的打印，并能绘制时间与辐射强度的关系曲线。辐射仪位置和视角的选择要保证可以测量电梯层门发出的全部辐射热通量。
3.5缝隙测量仪

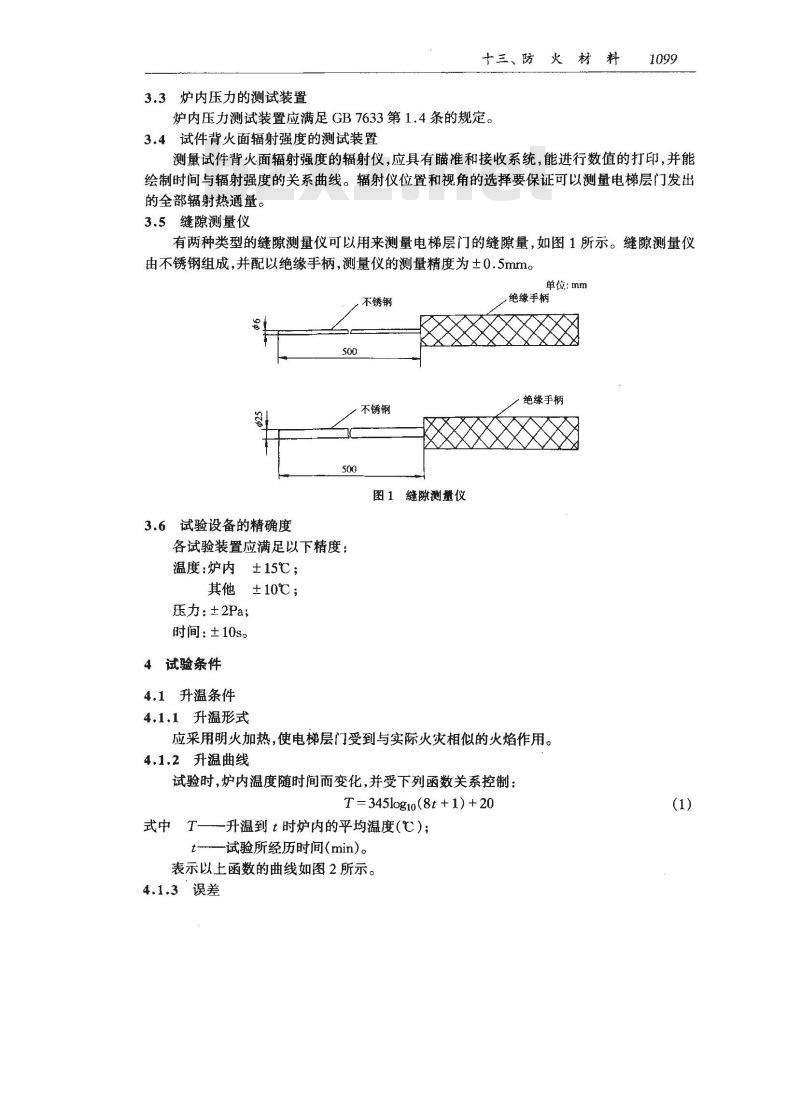

有两种类型的缝隙测量仪可以用来测量电梯层门的缝隙量，如图1所示。缝隙测量仪由不锈钢组成，并配以绝缘手柄，测量仪的测量精度为土0.5mm。单位：mm
绝缘手柄
，不锈钢
不锈钢
图1 缝隙测量仪
3.6试验设备的精确度
各试验装置应满足以下精度：
温度：炉内±15℃；
其他　±10℃；
压力：±2Pa；
时间：±10s。
4试验条件
4.1升温条件
4.1.1升温形式
绝缘手柄
应采用明火加热，使电梯层门受到与实际火灾相似的火焰作用。4.1.2升温曲线
试验时，炉内温度随时间而变化，并受下列函数关系控制：T = 345log10(8t + 1) + 20
式中T—-升温到t时炉内的平均温度(℃);一试验所经历时间（min）。

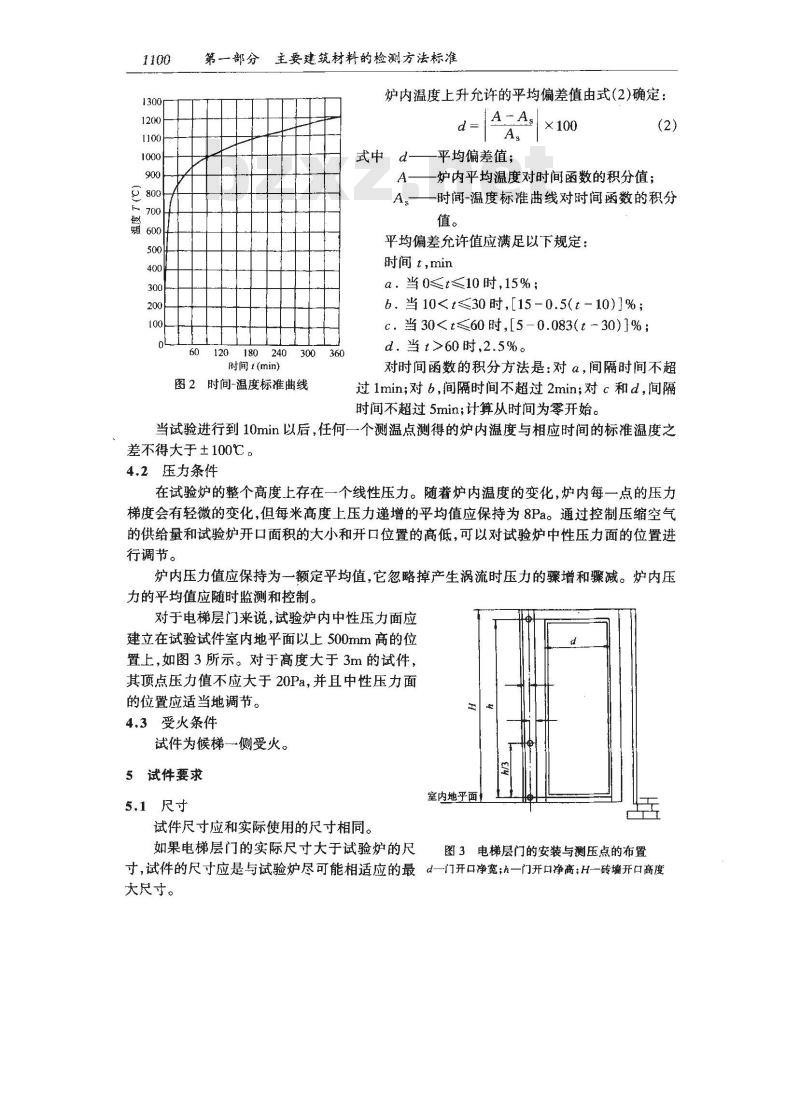

表示以上函数的曲线如图2所示。4.1.3误差
第一部分主要建筑材料的检测方法标准炉内温度上升允许的平均偏差值由式(2)确定：d=
式中　d——平均偏差值；
一炉内平均温度对时间函数的积分值；A
A，一时闻-温度标准曲线对时间函数的积分值。
平均偏差允许值应满足以下规定：时间 t,min
a.当0≤t≤10时,15%；
6.当 10附间 (min)
图2时间-温度标准曲线
d.当t>60时,2.5%。
对时间函数的积分方法是：对α，间隔时间不超过1min;对b，间隔时间不超过2min；对c和d，间隔时间不超过5min;计算从时间为零开始。当试验进行到10min以后,任何一个测温点测得的炉内温度与相应时间的标准温度之差不得大于±100℃。
4.2压力条件
在试验炉的整个高度上存在一个线性压力。随着炉内温度的变化，炉内每一点的压力梯度会有轻微的变化，但每米高度上压力递增的平均值应保持为8Pa。通过控制压缩空气的供给量和试验炉开口面积的大小和开口位置的高低，可以对试验炉中性压力面的位置进行调节。
炉内压力值应保持为一额定平均值，它忽略掉产生涡流时压力的骤增和骤减。炉内压力的平均值应随时监测和控制。对于电梯层门来说，试验炉内中性压力面应建立在试验试件室内地平面以上500mm高的位置上，如图3所示。对于高度大于3m的试件，其顶点压力值不应大于20Pa，并且中性压力面的位置应适当地调节。
4.3受火条件
试件为候梯一侧受火。
5试件要求
5.1尺寸　wwW.bzxz.Net
试件尺寸应和实际使用的尺寸相同。如果电梯层门的实际尺寸大于试验炉的尺室内地乎面
图3电梯层门的安装与测压点的布置寸，试件的尺寸应是与试验炉尽可能相适应的最d一门开口净宽;h一门开口净高：H一砖墙开口高度大尺寸。
5.2数量＇
试件数量为一个。
5.3构造
十三、防火材料

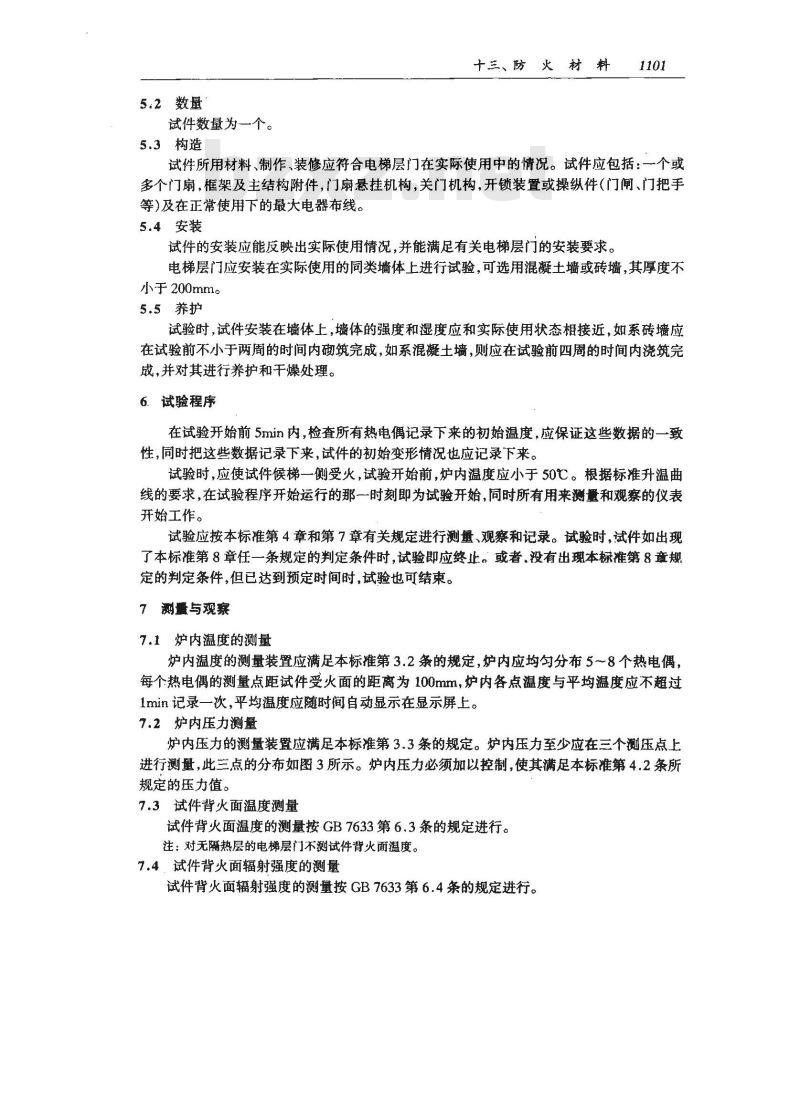

试件所用材料、制作、装修应符合电梯层门在实际使用中的情况。试件应包括：一个或多个门扇，框架及主结构附件，门扇悬挂机构，关门机构，开锁装置或操纵件（门闸、门把手等）及在正常使用下的最大电器布线。5.4安装
试件的安装应能反映出实际使用情况，并能满足有关电梯层门的安装要求。电梯层门应安装在实际使用的同类墙体上进行试验，可选用混凝土墙或砖墙，其厚度不小于200mm。
5.5养护
试验时，试件安装在墙体上，墙体的强度和湿度应和实际使用状态相接近，如系砖墙应在试验前不小于两周的时间内砌筑完成，如系混凝土墙，则应在试验前四周的时间内浇筑完成，并对其进行养护和干燥处理。6.试验程序
在试验开始前5min内，检查所有热电偶记录下来的初始温度，应保证这些数据的一致性，同时把这些数据记录下来，试件的初始变形情况也应记录下来。试验时，应使试件候梯一侧受火，试验开始前，炉内温度应小于50℃。根据标准升温曲线的要求，在试验程序开始运行的那一时刻即为试验开始，同时所有用来量和观察的仪表开始工作。
试验应按本标准第4章和第7章有关规定进行测量、观察和记录。试验时，试件如出现了本标准第8章任一条规定的判定条件时，试验即应终止。或者.没有出现本标准第8章规定的判定条件，但已达到预定时间时，试验也可结束。7 测量与观察
7.1炉内温度的测量
炉内温度的测量装置应满足本标推第3.2条的规定，炉内应均勾分布5~8个热电偶，每个热电偶的测量点距试件受火面的距离为100mm，炉内各点温度与平均温度应不超过1min记录一次，平均温度应随时间自动显示在显示屏上。7.2炉内压力测量
炉内压力的测量装置应满足本标准第3.3条的规定。炉内压力至少应在三个测压点上进行测量，此三点的分布如图3所示。炉内压力必须加以控制，使其满足本标准第4.2条所规定的压力值。
7.3试件背火面温度测量
试件背火面温度的测量按GB7633第6.3条的规定进行。注：对无隔热层的电梯层门不测试件背火面温度。7.4，试件背火面辐射强度的测量试件背火面辐射强度的测量按GB7633第6.4条的规定进行。1102

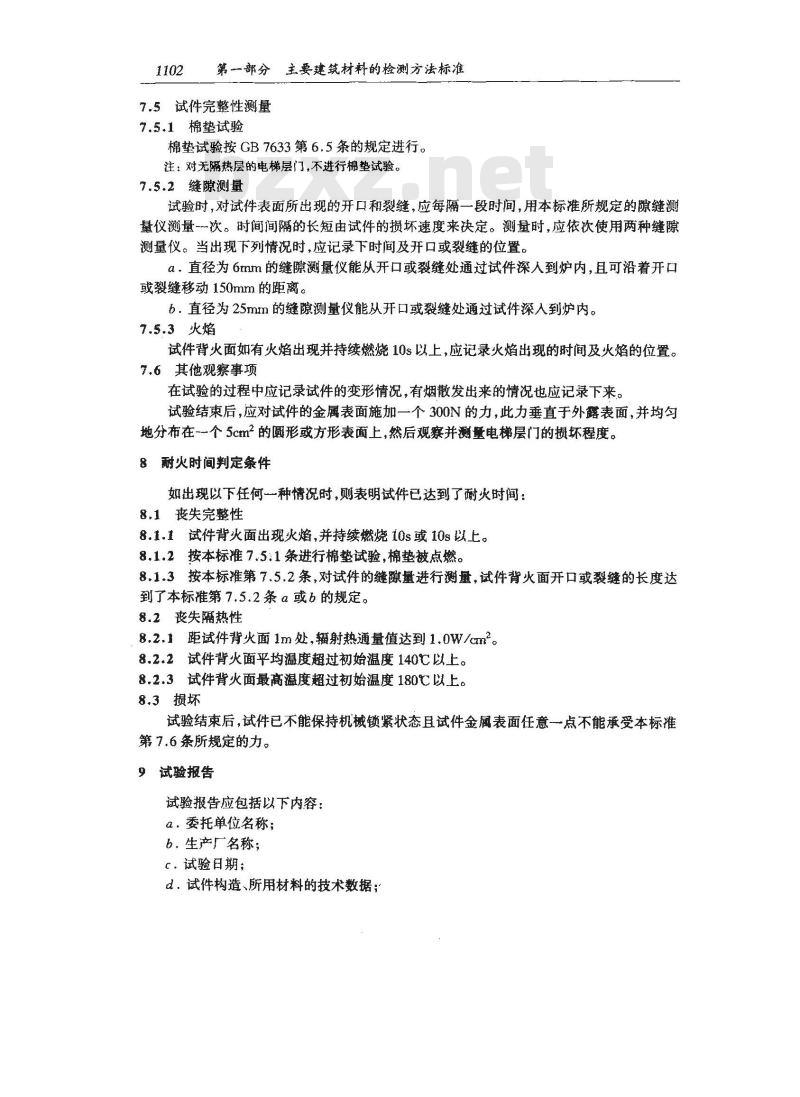

第一部分主要建筑材料的检测方法标准7.5试件完整性测量
7.5.1棉垫试验
棉垫试验按GB7633第6.5条的规定进行。注：对无隔热层的电梯层门，不进行棉垫试验。7.5.2缝隙测量
试验时，对试件表面所出现的开口和裂缝，应每隔一段时间，用本标准所规定的隙缝测量仪量-次。时间间隔的长短由试件的损坏速度来决定。测量时，应依次使用两种缝隙测量仪。当出现下列情况时，应记录下时间及开口或裂缝的位置。a：直径为6mm的缝隙测量仪能从开口或裂缝处通过试件深入到炉内，且可沿着开口或裂缝移动150mm的距离。
b.直径为25mm的缝隙测量仪能从开口或裂缝处通过试件深入到炉内。7.5.3火焰
试件背火面如有火焰出现井持续燃烧10s以上，应记录火焰出现的时间及火焰的位置。7.6其他观察事项
在试验的过程中应记录试件的变形情况，有烟散发出来的情况也应记录下来。试验结束后，应对试件的金属表面施加一个300N的力，此力垂直于外露表面，并均勾地分布在-一个5cm2的圆形或方形表面上，然后观赛并测量电梯层门的损坏程度。8耐火时间判定条件
如出现以下任何一种情况时，则表明试件已达到了耐火时间：8.1丧失完整性
8.1.1试件背火面出现火焰，并持续燃烧10s或10s以上。8.1.2按本标准7.5:1条进行棉垫试验，棉垫被点燃。8.1.3按本标准第7.5.2条，对试件的缝隙量进行测量，试件背火面开口或裂缝的长度达到了本标准第7.5.2条a或b的规定。8.2丧失隔热性
8.2.1距试件背火面1m处，辐射热通量值达到1.0W/cm2。8.2.2试件背火面平均温度超过初始温度140℃以上。8.2.3试件背火面最高温度超过初始温度180℃以上。8.3损坏
试验结束后，试件已不能保持机械锁紧状态且试件金属表面任意一点不能承受本标准第7.6条所规定的力。
9试验报告
试验报告应包括以下内容：
a．委托单位名称；
b，生产厂名称；
C．试验日期；
d。试件构造、所用材料的技术数据；e。温度、变形、辐射强度的数据及说明；f.试验结果；
g：检验单位盖章；
火材料
十三、防
h．责任检验员盖章、检验部主任签字及中心主任批准。附录A
天篷试验
（补充件）
A1试验设备
天篷的形状和尺寸如图Al 所示。它设置在试件的背火面。该天篷采用钢框架结构，并在其顶面和随情况可调的侧面的框格内镶嵌20mm厚的石棉隔热板，其密度约为600kg/m。天篷支承在安装试件的墙壁上，天篷与墙壁之间的全部缝隙应密封。采用6个直径不超过1mm的金属丝组成的热电偶测其天篷温度，热电偶的位置如图A2所示。在热电偶穿过天篷的地方应使用直径不超过8mm的瓷管，热电偶的热端应位于天篷底面下方25mm处，瓷管伸出天篷底面之下的距离不超过10mm，瓷管孔应在一根与天篷平面垂直的轴线上。
天遮试验的温度测量
天篷下面的气体温度是由6个热电偶来测量的，电偶的位置如图A1、图A2所示，构造单位：mm
d/4/d/2-ld2-1d/4
室内地平面
石棉隔热板
（厚度20）
电梯层门
图 A1天篷的形状及安装示意图
d一层门开口净宽；h一层门开口净高；H一砖墙开口高度；O一静压探测管位置；×一热电偶位置1104
主要建筑材料的检测方法标准
第部分
如图A3所示。
A3观察与测量
天篷上各点的温度和平均温度不d/4
单位：mml
图A2天篷上热电偶的位置
瓷管≤8，有两个孔
石棉（厚度约为20）
一热接点
热电偶中1
单位：mm
图A3天篷上热电偶的构造
超过5min记录一次，试验结束时，天篷上各点的温度和平均温度应在试验报告中给予记录。附加说明：
本标准由中华人民共和国公安部提出。本标准由公安部天津消防科学研究所、天津市建筑设计院、天津市消防协会共同起草。23.《建筑构件防火喷涂材料性能试验方法》GA110一1995主题内容与适用范围
本标准规定了建筑构件防火喷涂材料主要理化力学性能和耐火性能试验方法。本标准适用于各类建筑构件防火喷涂材料，不适用于饰面型防火涂料。2引用标准
GB/T1728漆膜、腻子膜干燥时间测定法GB1733漆膜耐水性测定法
GB1740
漆膜耐湿热测定法
GB1763漆膜耐化学试剂性测定法GB 2611
试验机通用技术条件
GB3186涂料产品的取样
GB/T9153合成树脂乳液砂壁状建筑涂料GB/T9154建筑涂料涂层耐冻融循环性测定法GB9265建筑涂料涂层耐碱性的测定GB 9779
复层建筑涂料
GB/T 9978
CECS 24 : 90
建筑构件耐火试验方法
钢结构防火涂料应用技术规范
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
