【国家标准(GB)】 优质碳素结构钢冷轧钢带

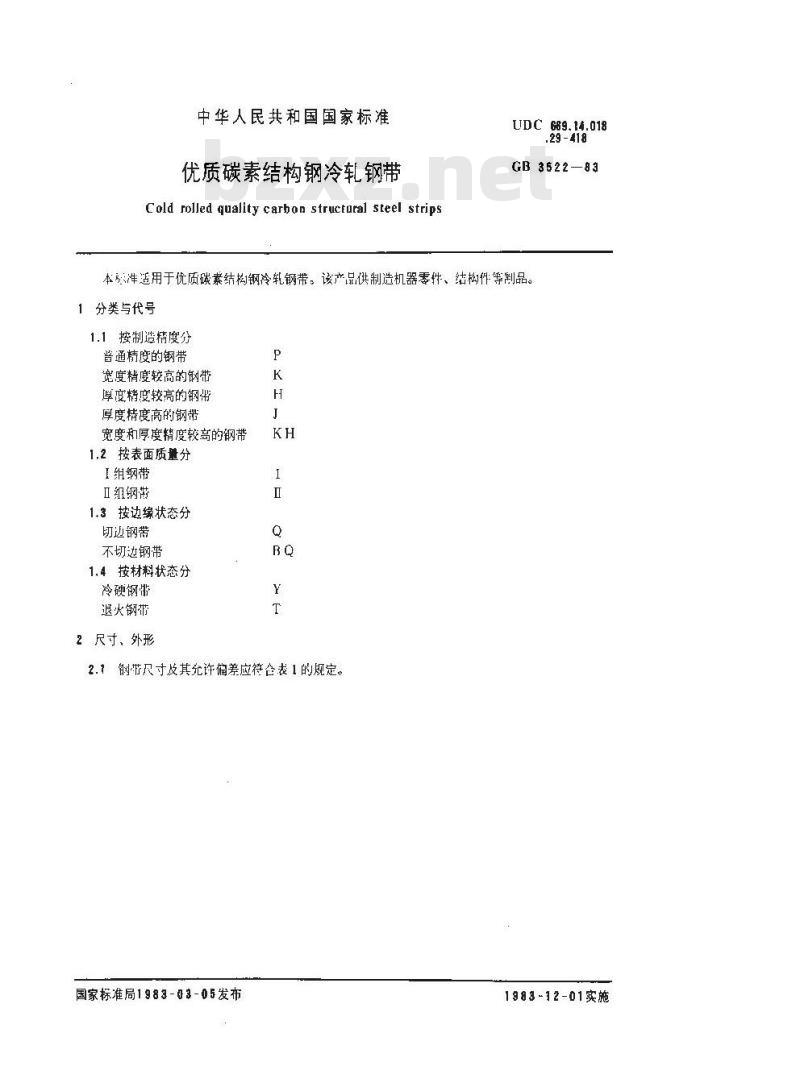

中华人民共和国国家标准
优质碳素结构钢冷轧钢带
Cold rolled quality carbon structural steel stripsUDC669.14.018
.29-418
GB3522—83
本洋适用于优质碳素结构钢冷轧钢带。该产品供制造机器零件、结构件等制品。1分类与代号
1.1按制造精度分
普通精度的钢带
宽度精度较高的钢带
厚度精度较高的钢带
厚度精度高的钢带
宽度和厚度精度较高的钢带
1.2按表面质量分
I组钢带
Ⅱ组纲带
1.3按边缘状态分
切边钢带
不切边钢带
1.4按材料状态分
冷硬钢带
退火钢带
2尺寸、外形
2.1钢带尺寸及其允许偏差应符仓表 1 的规定。国家标准局1983-03-05发布
1983-12-01实施

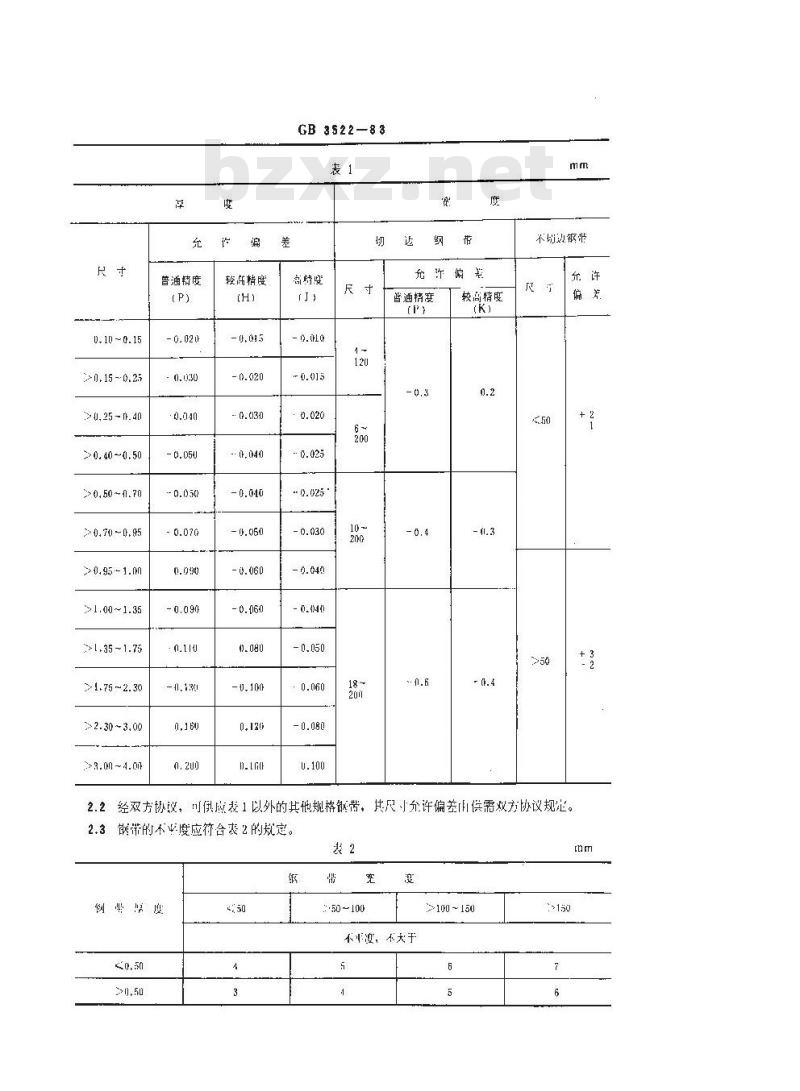

0, 10 ~ 0. 15
, 15 - 0. 25
(, 25 -n.d0
>0. 40 ~0.50
0.50~n.70
20, 70 ~0,95
>0. 95 -1.00
1.00 ~1.35
>[.35 ~1.75
1.75 ~ 2. 30
2.30 ~3.00
3.0n ~4.0m
普通精度
1,13(1
较高精度
-0,100
GB3522—83
充许偏差
普通精度
较高精度
不切边钢消此内容来自标准下载网
2.2经双方协议，叫供应表1以外的其他规格钢带，共尺寸允许偏差供需双方协议规定。2.3钢带的不以度应符合表2的规定。表2
刚州度
:·50~100
100～150
不设，不天于
CB3522—B3

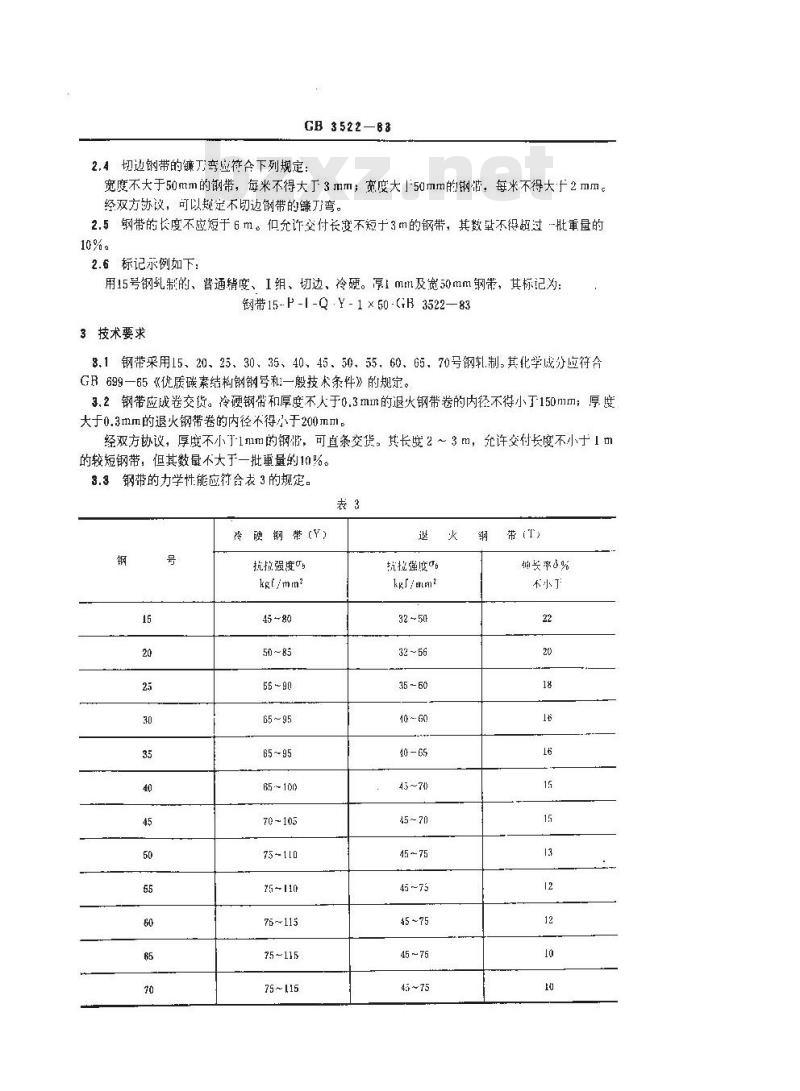

2.4切边钢带的镰万弯变应符合下列规定：宽度不大于50mm的钢带，每米不得大3mm；宽度大」50mm的钢，每米不得大十2mm。经双方协议，可以规定不切边钢带的镰刀弯。2.5钢带的长度不应短于6 m。但允许交付长度不短于3m的钢带，其数量不得起过-批重量的10%。
2.6标记示例如下：
用15号钢乳制的、普通精度、1组、切边、冷硬。原1mm及宽50mm钢带，其标记为：钢带15-P-I-Q·Y-1×50-GB3522—833技术要求
8.1钢带采用15、20、25、30、35、40、45、50、55、60、65，70号钢轧.制。其化学成分应符合GR699—65《优质碳素结构钢钢号和一殷技术条件》的规定。3.2钢带应成卷交货。冷硬钢带和厚度不人于0.3mm的退火钢带卷的内径不得小于150mim；厚度大于0.3mm的退火钢带卷的内径不得小于200mml。经双方协议，厚度不小于-1mm的钢带，可直条交货。其长2～3㎡，允许交付长度不小于1m的较短钢带，但其数量不大于一批重量的10%。3.3钢带的力学性能应衍合表3的规定。表3
冷硬钢带（Y)
抗拉强度9
kgf/mm
45 ~80
50 ~ 85
65 ~ 95
65 ~95
65~100
70~105
75-110
75~110
75~115
75~115
抗拉强度0。
kg/etrum?
32 ~ 56
10 ~60
40 - 65
45 ~ 70
45 ~ 75
45 ~73
45 ~75
45 ~ 75
带（T)
神县率6%
不小」
GB3522—83

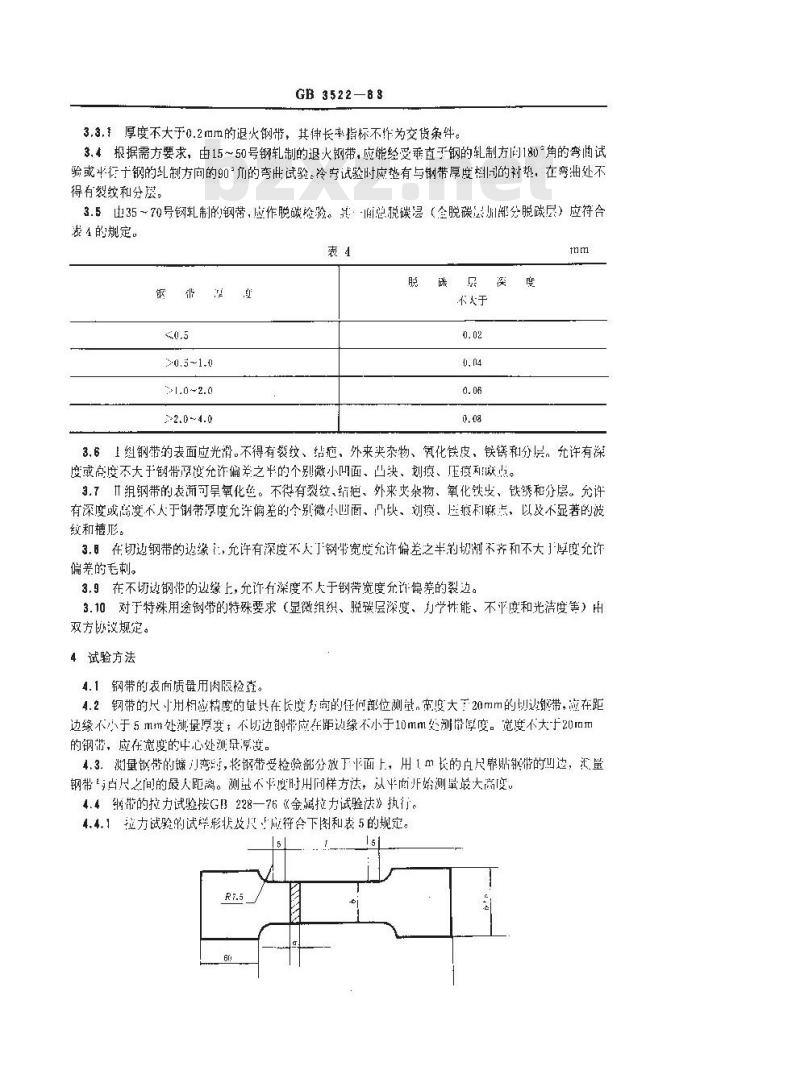

3.3.1厚度不大于0.2mm的退火钢带，其伸长率指标不作为交货条件。3.4根据需方要求，由15~50号钢轧制的退火钢带，座能经受垂直于钢的轧制方间180角的弯尚试验或半衍于钢的乳制方向的90\的弯曲试验。冷声试验时应垫有与钢带厚度相同的衬垫，在弯曲处不得有裂绞和分层。
3.5出35～70导钢轧乳制的钢带，应作脱碳检验。其：-间总脱碳（全脱碳退灿部分脱碳层）应符合装4的规定。
碳只溪
3.61组钢带的表面应光滑。不得有裂纹、结疤、外来夹杂物、化铁皮，铁锈和分层，允许有深度或高度不大于钢带厚度充允诈偏差之半的个别微小叫面，凹块，划痕、压痕跃点。3.7组钢带的衣可呈氧化鱼。不得有裂纹、缅疤、外来夹杂物、氧化铁皮、铁锈和分层。允许有深度或离度不人于钢带厚度允浒偏差的全别微小回面、块、划痕、压痕利麻点，以及不显著的波纹和槽形。
3.日在切边钢带的缘，充许有深度不人」钢书宽度允许偏差之半的切制不齐和不大」厚度允许偏差的毛刺。
3.9在不切达钢能的边缘上，允许有深度不大于钢带宽度允许偏差的裂边。3.10对于特殊用途钢带的特殊要求（显微组织、脱碳层深度、力学性能、不平度和光洁度等）出双方协议规定。
4试验方法
4.1钢带的表面质量用肉履检查。4.2钢带的尺寸用相应精度的试其在长度向的任何部位测量，宽度大于20mm的切边钢带，应在距边缘不小于5mm处测量厚度；不切边钢带应在距边缘不小于10mm处测滑厚度。宽度不大于20mm的钢带，应在宽度的牛心处测录厚度。4.3.测量敏带的罐汀弯时，将钢带受检验部分放下平面上，用1m长的尺靠贴钢带的叫边，汇量钢带与卢尺之间的最人距离。测望不平度时用间样方法，从半面并蛤测量最大高度。4.4弱带的拉力试验按GB228一76（金离拉力试验法》执行。4.4.1拉力试验的试样形状及尺成符合下图和表5的规定。15

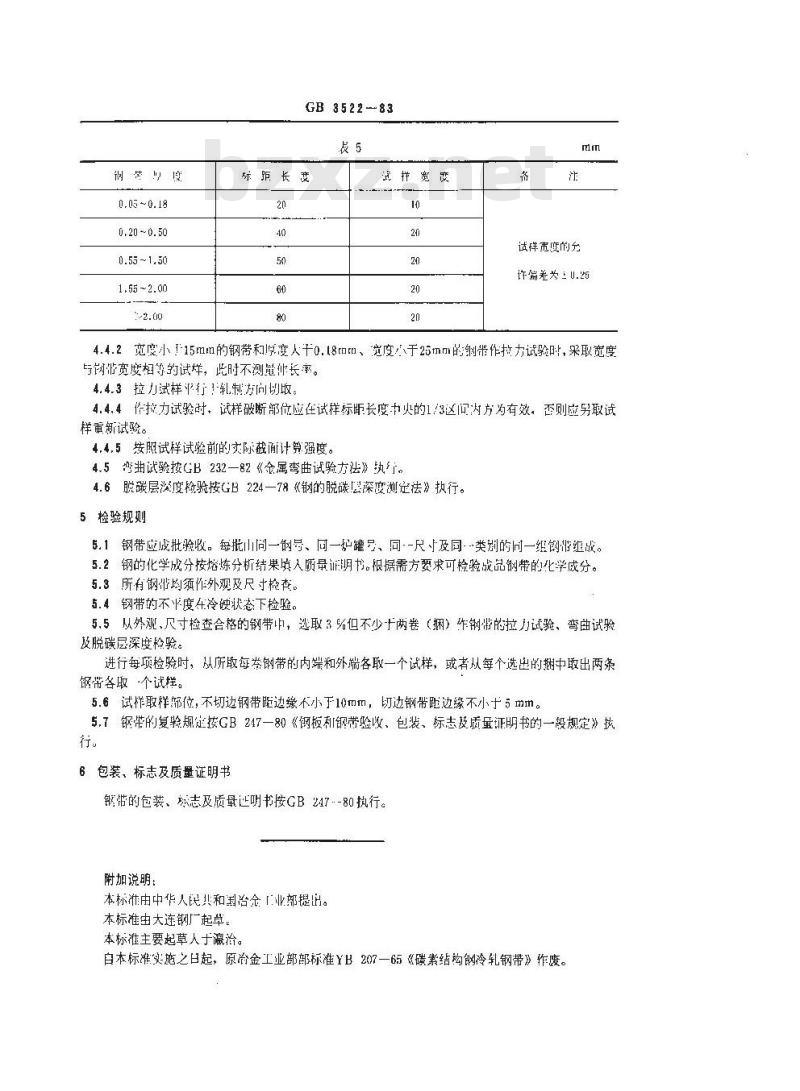

0. 05 ~ 0. 18
0.20 ~0.50
0.55 ~1.50
1,55 ~2.00
GB3522-83
踪距长变
试拌宽度
试样宽度的分
许篇差为1U.25
4.4.2宽度小115mm的钢带和厚变人千0.18m、宽度小于25mm的钢带作拉力试验时，采取宽度与闷宽度相等的试烊，此时不测最长率。4.4.3拉力试样平行！轧制方尚切取。4.4.4许拉力试验时，试样破断部位应在试样标距长度中央的1/3这问内方为有效，否则应另取试样重新试验。
4.4.5按照试样试验前的实际截面计算强度。4.5弯典试验按GB232—82《金属弯曲试验方法》执行。4.6脱碳层淡度检验按GB224-78《钢的脱碳层深度测定法》执行。5检验规则
5.1钢带应成批验收。每批山同一钢号、同一炉罐号、同·-尺寸及同类别的间一组钢将组成。5.2钢的化学成分按熔炼分析结果填入质量证明书。根据需方要求可检验战品钢带的化学成分。5.3所有钢带均须作外观及尺寸检查。5.4钢带的不平度在冷硬状态下检验。5.5从外观、尺寸检查合格的钢带中，选取3%但不少十两卷（捆）作钢带的拉试验、弯曲试验及脱碳层深度检验。
进行每项检验时，从所取每举钢带的内端和外端各取一个试样，或者从每个选出的捆中取出两条钢带各取个试样。
5.6试样取样帮位，不切边钢带距边缘不小于10mm，切边钢带距边缘不小于5mm。5.7钢带的复验规定按GB247一80《钢板利钢带验改、包装，标志及质量证明书的一般规定》执行。
6包装、标志及质量证明书
钢带的包装、标志及质量正明书按GB247--80执行。附加说明：
本标准由中华人民共和国治念「业部提出。本标准由大连钢广起草。
本标准主要起草人于瀛治。
白本标准实施之日起，原冶金工业部部标准YB207一65《碳素结构钢冷轧钢带》作废。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
