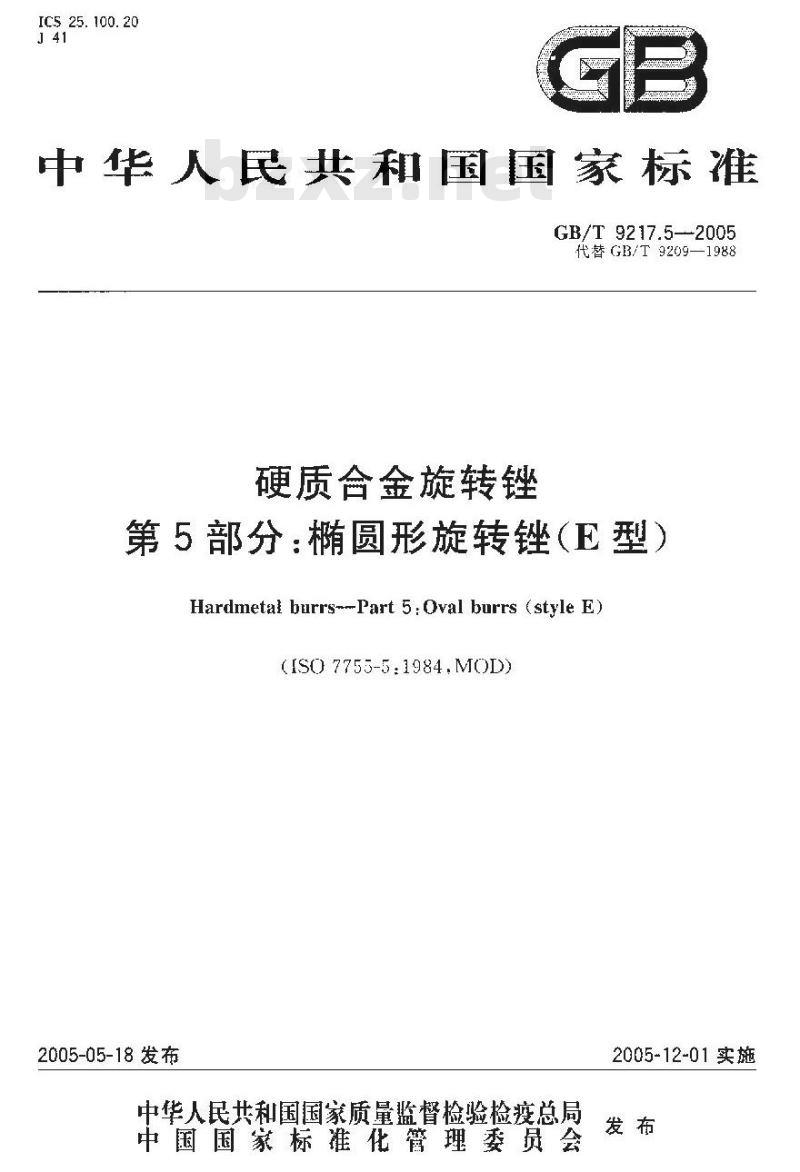

ICS 25. 100. 20
中华人民共和国国家标准
GB/T 9217.5—2005
代替G3/T9209—1988
硬质合金旋转锉
第5部分：椭圆形旋转锉（E型）Hardmetal burrs--Part 5:Oval burrs (style E)(IS0 7755-5:1984.MOD)bZxz.net
2005-05-18发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2005-12-01实施

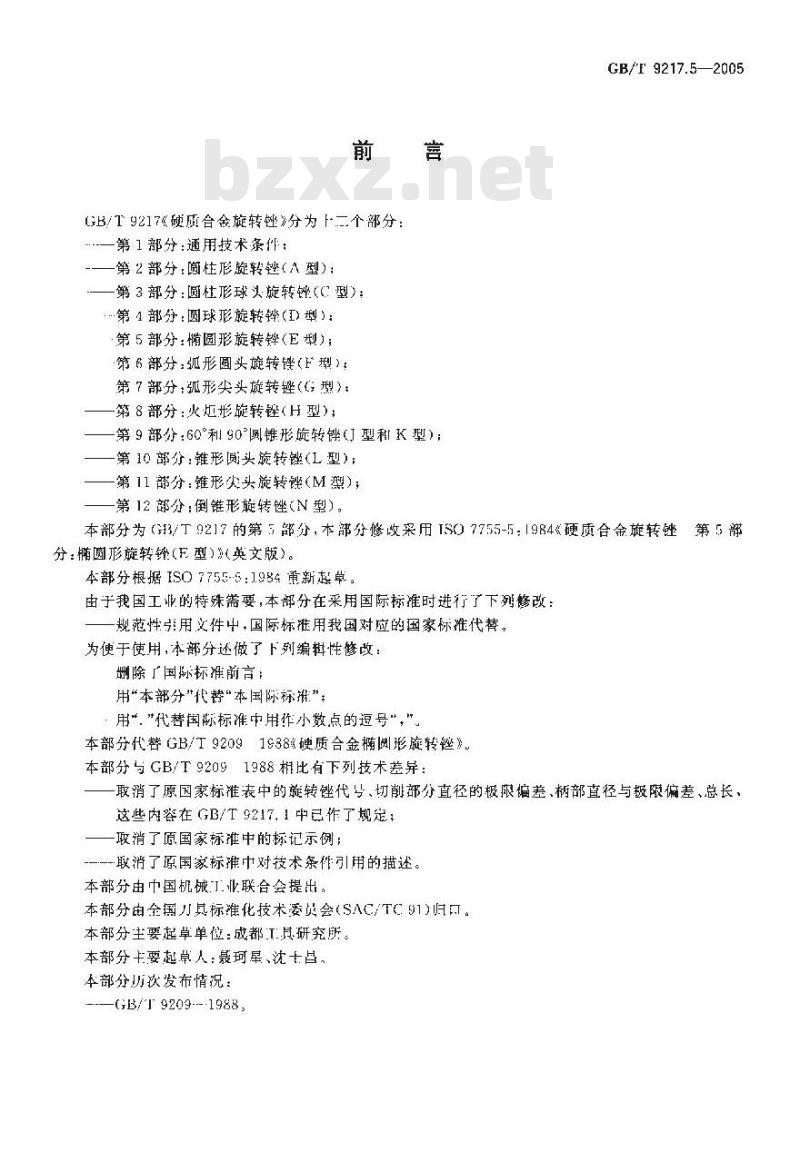

GB/T9217&所合金旋转钟分为二个部分：…一第1部分：通用技术条件
-一第2部分：圆柱形旋转锉（A型）：一第3部分：圆杜珍球头旋转型：.第1部好圆球形旋转轮（）型）：·第5部分：椭圆形旋转锌（E型）;第6部分：弧形圆头旋转链（F型）第7部分：弧形尖头旋转链（型）第8部分：火炬旋转锂（H型）：第9部分：60°利90°圆锥形旋转锉（型利K型）；第10部分：锥形圆头旋转锉(L型)；第11部分：锥形尖头旋转锉（M型）；第12部分：倒锥形靛转锉（N型），GB/F 9217.5—2005
本部分为（G3/T9217的第5部分，本部分修改采用IS7755-5：1984《硬质合金旋转链第5部分：椭圆形旋转（E型)\（英文版）。本部分根据1SO7755-5：1.984重新起草。由于我国工业的特殊需要，本部分在采用国际标准时进行了下列修改：规范性用文件中.国际标准用我国对应的国家标雅代替。为便于使用，不部分还做了下列编辑性修改：删除『国际标雅前言：
用\本部分\代替“本国际标推”：用\\代菩国际标准中用作小数点的逗号*，\本部分代替GB/T92091938硬质合金椭圆形旋转锉》本部分与 GB/T 92091988样比有下列技术差异：取消了原国家标准表中的靛转锉代凸、切削部分直径的极限嫡差，栖部直径与极限偏差、总长，这些内容在GB/T 9217.1中巨作了规定;一取消了原国家标准中的标记示例：一-敢消了原国家标中对技术条作引用的描述本部分由中国机械.业联合会提出，本部分由全国刀具标准化技术委员会(SAC/TC91)归可。本部分主要起草单位：成都.T.其研究所。本部分卡要起草人：聂珂星、沈卡昌。本部分厉次发布情况：
-(GB/T 9209---1988.

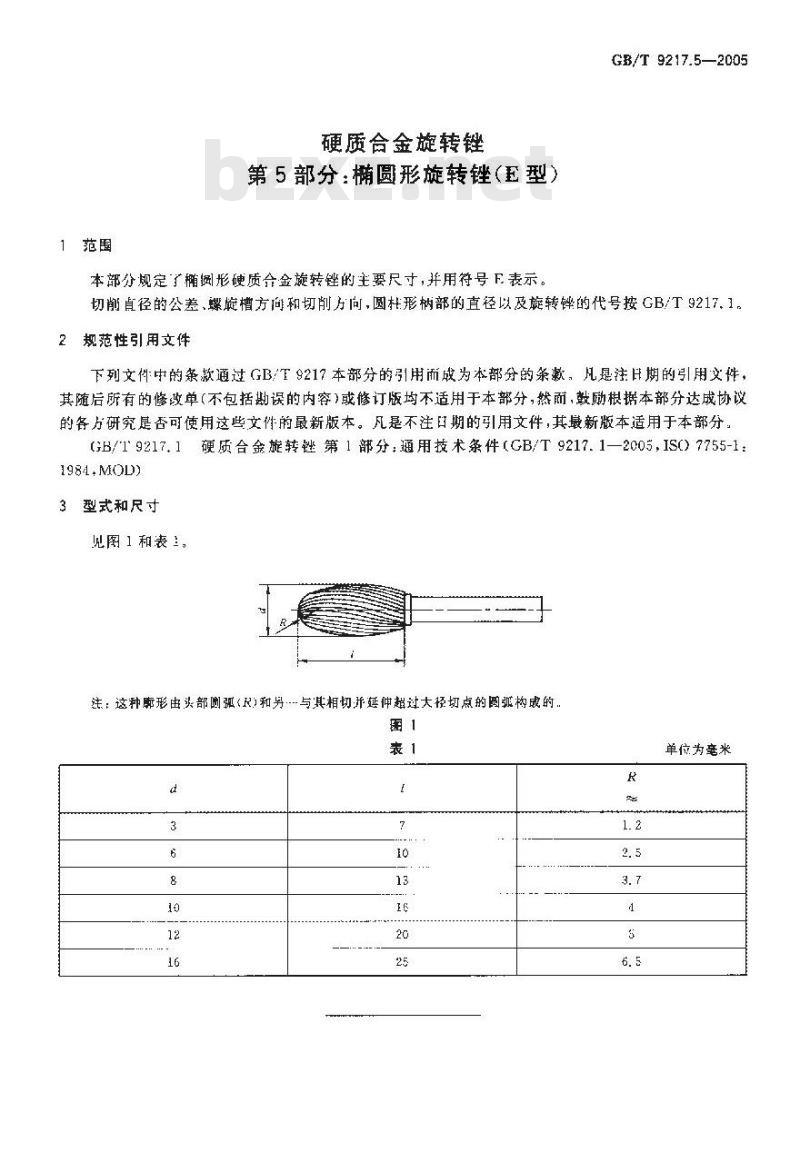

硬质合金旋转锉
第5部分：椭圆形旋转锉（E型）本部分规定广椭圆形硬质金旋转锉的主要尺寸，并用符号E表示。GB/T 9217.5—2005
切削直径的公差、螺旋槽方向和切削方向，圆柱形柄部的直径以及旋转锉的代号按GB/T 9217.1，2规范性引用文件
下列文件中的条款通过GB/T 9217本部分的引用而成为本部分的条款，凡是注且期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然面，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T9217.1硬质合金旋转锉第1部分：通用技术条件（GB/T9217.1—2005，IS0）7755-1：1984.MOD)
3型式和尺寸
见图1和表三，
注：这种痴形由头部阈弧(R)和另-与其相切并延伸超过大径切点的网孤构成的.图一
单位为毫米
