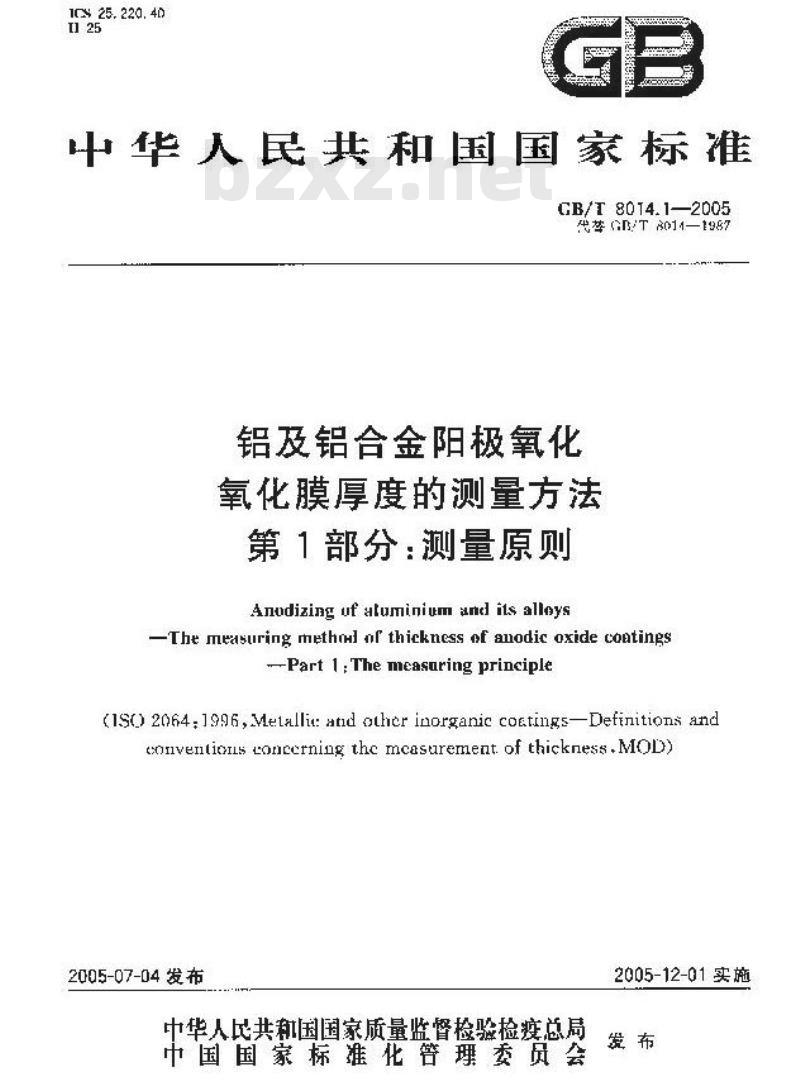

【国家标准(GB)】 铝及铝合金阳极氧化氧化膜厚度的测量方法 第1部分：测量原则

10% 25. 220. 40
山华人民北和国国家标准
GB/T8014.1—2005
找蓉(G/8014-1987
铝及铝合金阳极氧化
氧化膜厚度的测量方法
第1部分：测量原则
Anodizing uf aluminium and is alloysThe measuring methnd nr thickness of anodic oxide contings-Part 1 : The measuring principle(1S()2064,1996,Melalli:and othcr inorganic coeting5—Definitions andtonventions concerning the mcasurement. of thickness.MOD)2005-07-04 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2005-12-01 实施
GR/T B0 54. 1—2005
H/T8141铝及暂合金利圾氯化氧化质草度的微量为法分为如下个帝分：-GB/T9914.1—2005铝及铝合金F极氧化氧化膜厚度的划款片达第1部分：测量原则1-.？20钙及合金网极有化化膜压遇的测量方决第2部分：质拉头法
6H/13014，3200=铅及钙合金旧受氧化氧化膜序度的测量方法第8部分：分光束显微镜法
本部分为TT84的第1部分。
本部分修改采用150）20641自$金视额层和其您无机除层一定义和有关测战厚魔的规定（关文版），并根据1以2064：16重新起草。为方然比收在资料性附录A中列出了本部分杀和对应的国际相遍章条的对照一览表。
全部分与15(）2001：106的丰表差开在于立都分对库度源或方法约类别及方法操述.执行标准和适用范书作出了说明.该差异用册点单鹅标识在它们所涉及的条款的页面空白处，本部办代件（/1014·1$%7劣技销合金H摄氧化阳级氧化膜厚饿的定以和有关测量度的越定
本部分G/T14—1S87柜比.土变化如下：第二率的术语可定义全部安照国际标准1502061：1996新翻译：重量法改为“质景损失位，重量改为“质查”，重拉改为“压单据大”，一第2了节平齿厚安的定义之行聘加“社！\，对于人批量小零许的平与厚度作出说明·对厚度则量力法的类别及力法抵达，执行标准利适用范制作出了说明本部分的阴录为料性时录
本部分有色业协会
本部分山全国有色金网标准化发术委员会归本部分负责起草单位，北京有色企届研究总髋.本部分加庭草单位：广东坚美初型材！“有限公川、除圳华加口铝业有限公司，本部分1要型草人未祖片，中来三，载悦年，样蒸，熊进牛，享走沐本部分由全国仁色金属标准化技委员会负表解：本部分所代整屏次版本标注发布情设为：(:R/1 3012—1987.
1范画
铝及铝合金阳极氧化www.bzxz.net
氧化膜厚度的测量方法
第1部分：测量原购
本部分现定？们改暂合金阳圾其北膜厚度测量的一般原则：本部分适用于协道效变层错及智合金生成的所有的极算化尝.？规范性引用文件
GB/T RO14.1—2005
下列文件的亲款道过本部分的引用而成为平部分的余款。凡是注F期的引而义，班后所有的悠改单（包帮动误的内容>或修改版动不适压了本部分，付缺两根据本部分达成协议均各方研究青川使出这些文牛约故新版中，凡是不口期的月文作，其最新版本适用于本部分GB/T4957-19A54偿件金属基体上非导电覆盖层厚座测量得流去（15025601952NEQGB/T62—19K5金属和氯化物夏益层积频而厚虎显改镜测量方估（1以）1463952.NEQ）：3本语,定义
上列术语，定义适月本部
有效表面sionificantsmrfnce
覆有氧化膜或待痘车化膜的物性衣面，其载化账时换炸的动用件和（或）外观起重要作用，氛满足所有现定要求。
浏量西积Bausuringara
在有效衣面1.作单-测量的面积，对于下列兵体测量方法，“测盘面利！”分别定义如下；质氧损失法，指氧化临越除大的函机；B.2
b）阳极落新法，指出率封环带绕封闭的心辉池面积：且微镜法，指划定改大培数下单视归，3）无期检验份，贵探头或举的读数的而积。3.3
考察面积releren area
规定竹若十次单一测基的面积，3. 4
尽部厚度Inealthickness
在考穿面积内作若下次单一能所得享度的平以怕3.5
fnninuurthickness
圣小局部度
在荣一恢件的有效表面三到直的局部厚唑的最小佰，GB/T 8014.1—7005
星大局部厚度axfmumthkekness
在某一物件的有效老山上谢的局部厚度的录大使。3.7
平均爽veragethickness
质量损失运（1.3.1通量的原度，最在某物件节有效老面上均句测量想定次要局部归度的平可使6见4.3.2)。
注：在大贝牛产民被氧化零部作的情形，产品现造司续双求测与格个一撑的氧化感均厚度值。北时填确定标准他学，以估营设批产品联不合咨的止例4厚度测量原则
4.1别量方法的类别，方法摄途，热行标准和适用范国铝及铝合金出极收化膜保度测量方法的类、方传述、执行标施和适用范洲表。表1
方庆顿选
一种有相整测方法。
适用范污
适十前合望衣6%的
正量相失法逐过称量试弹产要化供路解户的量报炎来计[(B/T8.22X
等造成变望合金生成的
实的化均
分免束丘表
豆视国源
满味德厚法
神无抛挖测占法
用分光来丘流在专频向积内些少裂1点对膜厚进行单一到监，联平均位作为率化膜写部享度有检创
川金机：益宽详产试祥界前警西（文先效mm）上至少联！点对膜事进行单一测量，取平为值作为电平膜房厚贷
大的方会
川满洗额厚快方考察面积内的若不同位置对厚行单测量，收丫政值作为化尚部承成
4.？局部导查的量原则
Gh/1 F562—198r
GE/T4257 1385
4.2.1剂定有效表面面积小于100m的物件的局部厚所有压版组化膜
0 以上的可北
质;不适川丁饼忙可化膜或
基体的化
迈作可化得医测的
净载吉
违月于太净效最血化照
的序臣到年，其适月于工
一江线检刷
比时的专案面的即为物件的性个有效表面面积，即与部享度应在物件射个有效表面面积内测定，对单一制盘的效效内有关方而商定。在特殊条件下，包可以选择较小的考案血积测定局部原成，但考赛面母的大小，效证和位可在关尔面前定。
4.2.2甜定有效表面面积不小干100mm2的物性的局部厚虑另部厚率可在约1((mm的考案面！序尽优来用边长为1C的方举考案而积)均则定。在此考察而积上进行次单一测量，单一测量的只林次数收决下创最方法，使巾有关方面商定。4.3平烤厚度的测量原则
4.3.1质量损失法
4.3.1.1月见长报失法测定共化奖平均厚度时需尽整大的测量面积以保证试栏的质出捌走异有见款精度。
GB/T 8014.1—2005
2物件有效表面面激小于所需录小德量面积时，应说择书于·个小物件，提供单一测且所需拍4. 3. 1. 2
量面积，
4.3.1.3当物件有效表面面积档大了所需最小测量面积时，座乱单一测益的照厚值为该物件的氧化总平均厚度怕，为保证量糖度，应至少谢整两个物件。4.3.1.4当物件有效表面面供近人于所需最小测面积时：应在有效农面内者下不司位置进行单-测量，为将所测结果分别境人试验报告。4. 3.2其他方法
当物性的有效表也视与做测量品都再度的考察面积相比相益不大求，化麟局厚变视为氧化腰平国购，
当物件的有效表面面积远大于测量局都原度的考案面积对，平享使虚取有效表而上分别测型点～点完部厚度的平均值。
GB/T8014.1-2005
附景4
资料性时灵
本部分章条编号与[S02064：1996章条编号对表 4. 1本部分章条编号与 I50 2064;1996率条编号对照版受
3.1~-3. 7
对应的区际协准命条治号
3. 1~.S.
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
