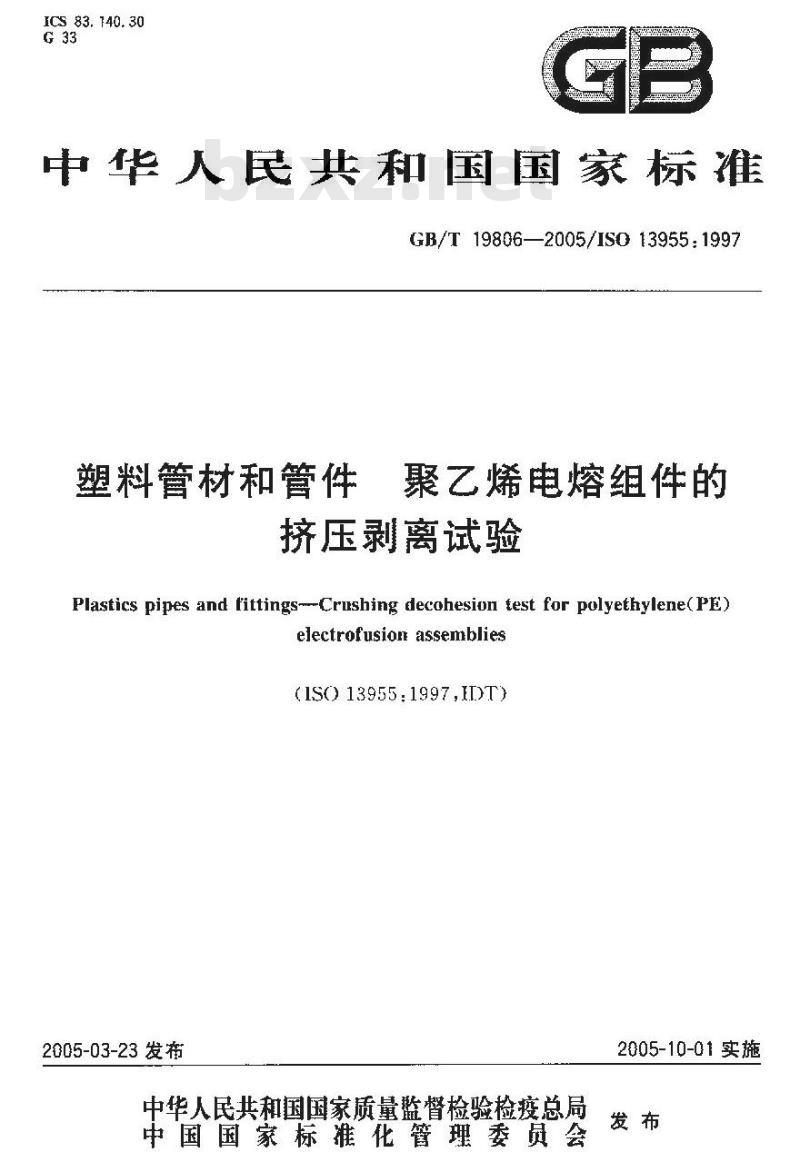

【国家标准(GB)】 塑料管材和管件 聚乙烯电熔组件的挤压剥离试验

ICS 83. 140. 30
中华人民共和国国家标准
GB/T19806—2005/IS013955:1997塑料管材和管件
聚乙烯电熔组件的
挤压剥离试验
Plastics pipes and fittings---Crushing decohesion test for polyethylene(PE)electrofusion assemblies
(1S13955:1997,HDT)
2005-03-23 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2005-10-01实施

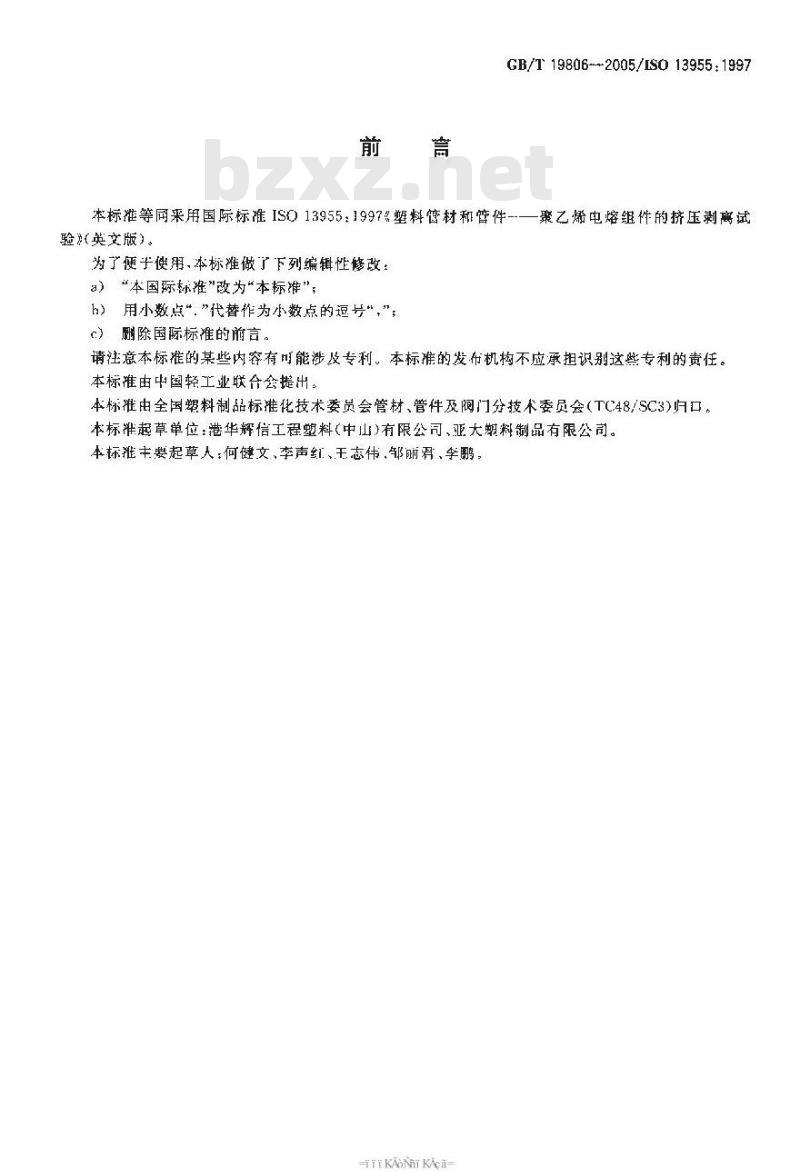

GB/T19806-2005/IS013955：1997本标准等网来用国际标准ISO13955：1997塑料管材和管件-一聚乙烯电熔组件的挤压剥离试验（英文版）。
为了便乎使用、本标准做了下列编辑性修改：a）“本国际标准”改为“本标准”；h）用小数点“”代替作为小数点的逗号，”，c）删除国际标准的前言。
请注意本标准的某些内容有可能涉及专利。本标准的发布机构不应承担识别这些专利的责任。本标准由中国轻工业联合会提出。本标准由全国塑料制品标准化技术委员会管材、管件及阀门分技术委员会（TC48/SC3)归口。本标准起草单位：港华辉信工程塑料(中山)有限公司、亚大塑料制品有限公司。本标雅主要起草人：何健文、李声红、王志伟，邻丽君、李鹏，TTKAONYKAca

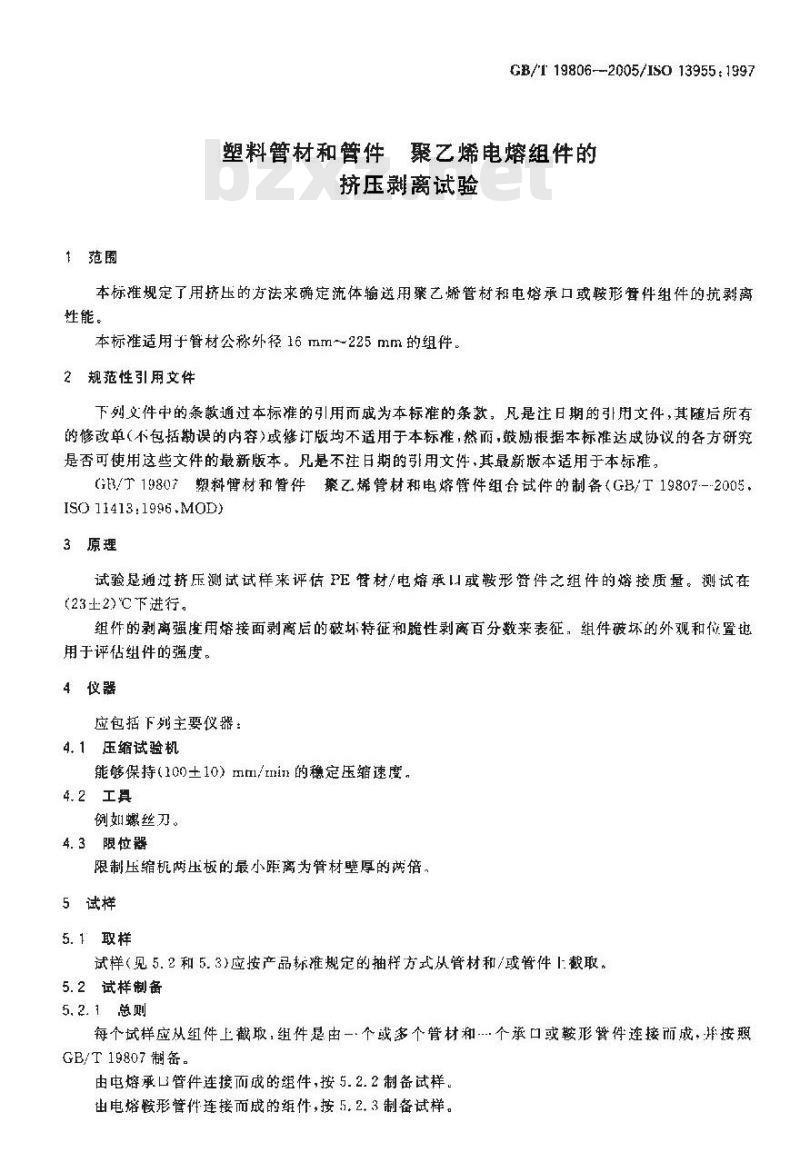

1范围
GB/T19806-2005/ISO 13955:1997塑料管材和管件聚乙烯电熔组件的挤压剥离试验
本标谁规定了用挤压的方法求确定流体输送用骤乙烯管材和电熔承口或鞍形笃件组件的抗剥离性能。
本标准适用于管材公称外径16mm225mm的组件。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励报据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的号用文件，其最新版本适用于本标。GB/19807塑料實材和管件聚乙烯管材和电熔管件组合试件的制备（GB/T19807--2005.ISO 11413:1996.MOD)
3原理
试验是通过挤压测试试样来评估PE管材/电熔承U或鞍形管件之组件的熔接质量。测试在(23±2)C下进行。
组件的剥离强度用熔接面剥离后的破坏特征和脆性剥离百分数来表征，组件破坏的外观和位置也用于评估组件的强度。
4仪器
应包括下列主要仪器：
4.1压缩试验机
能够保持（100土10）mt/inin的稳定压缩速度，4.2工具
例如螺丝刀。
4.3限位器
限制压缩机两压板的最小距离为管材壁厚的萨倍，5试样
5.1取样
试样（见5.2和5.3)应按产品标难规定的抽梓方式从管材和/或管件上截取。5.2试样制备
5. 2. 1总则
每个试样应从组件上截取，组件是由二.个或多个管材和个承口或鞍形臀件连接而成.诈按照GB/T 19807制。
由电熔承口管件连接而成的组件，按5.2.2制备试样。出电熔鞍形管件连接而成的维件，按5.2、3制备试样。GB/T19806—2005/IS013955：19975.2.2电承口管件

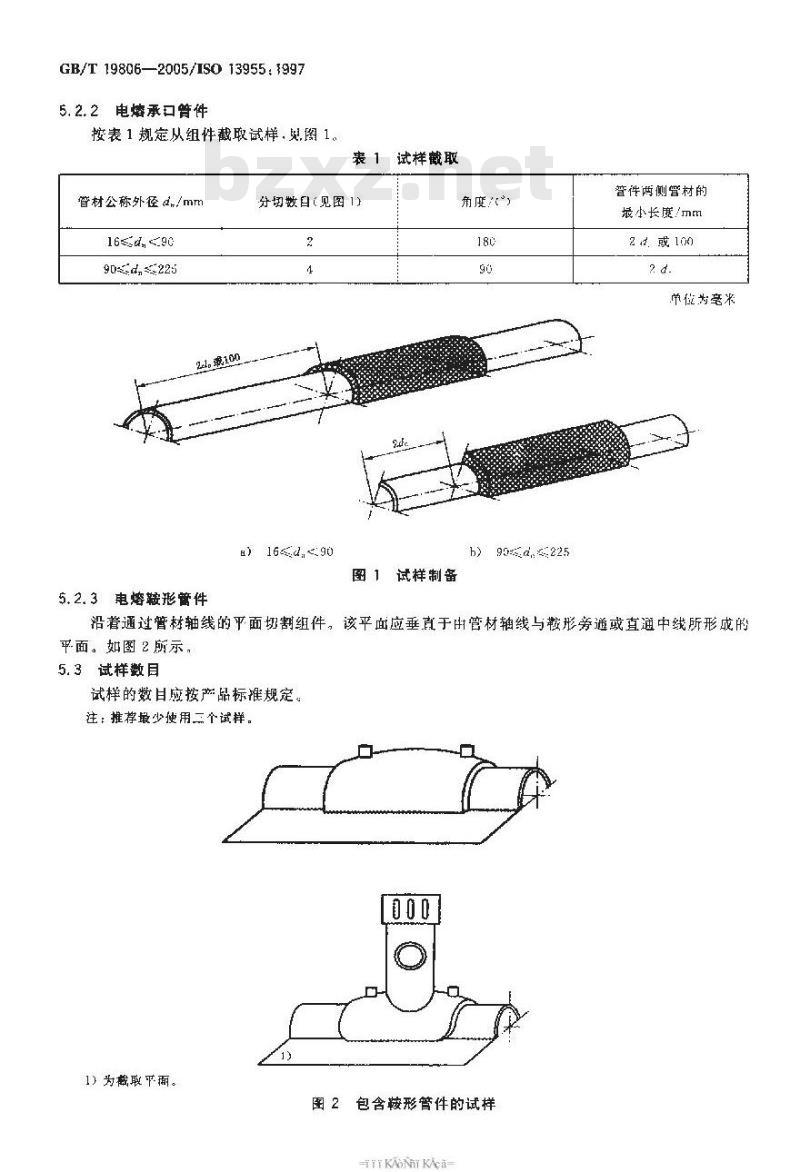

按表1规定从组件截取试样，见,图 1。管材公称外径d./mm
90d,225
5.2.3电熔鞍形管件bzxz.net
表1试样截取
分切数目（见图1）
) 16≤d,-90
h)90a,s225
图 1 试样制备
管件两侧誉材的
最小长度/mm
24或100
单位为毫来
沿着通过管材轴线的平面切割组件。该平面应垂直于出管材轴线与鞍形旁通或直通中线所形成的平面。如图2所示，
5.3试样数目
试样的数目应按产品标罹规定。注：推荐最少使用二个试样。
1) 为截取乎面。
图 2包含鞍形管件的试样
TKAONIKAca

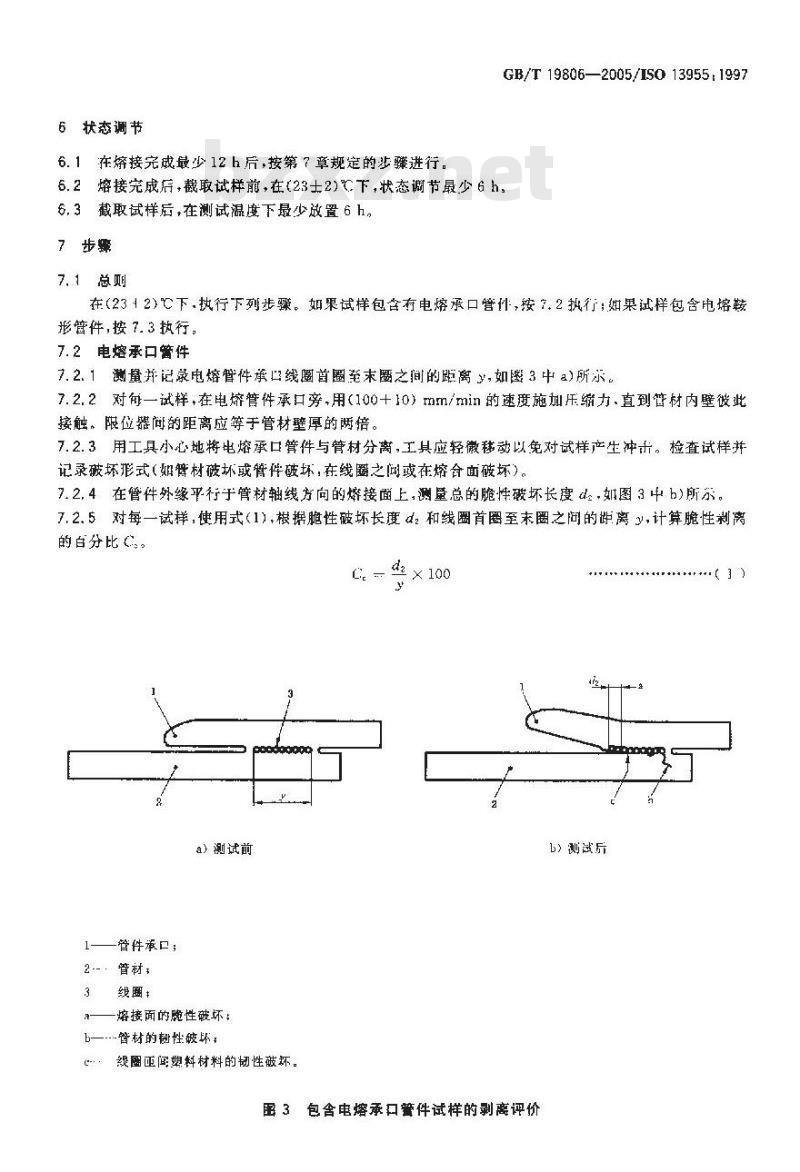

6状态调节
6.1在熔接完成最少12h后，按第7章规定的步骤进行。GB/T19806—2005/IS013955:19976.2熔接完成后，截取试样前，在（23士2)下，状态谢节最少6h。6.3截取试样后，在测试温度下最少放置6h。7步骤
7.1总则
在（2312）℃下.执行下列步骤。如果试样包含有电熔承口管件，按7.2执行：如果试样包含电熔赖形管件，按7.3执行，
7.2电熔承口篱件
7.2.1测量并记录电熔管件承口线圜首圈至末医之间的距离少，如图3中a)所。7.2.2对每一试样，在电穿管件承口旁，用（100+10）mm/min的速度施加乐缩力直到管材内壁彼此接触。限位器间的距离应等于管材壁厚的两倍。7.2.3用工具小心地将电熔承口箕件与管材分离，工具应轻微移动以免对试样产生冲击。检查试样并记录破坏形式（如贯材破坏或管件破坏，在线圈之闷或在熔合面破坏）。7.2,4在管件外缘平行于管材轴线方向的熔接面上,测量总的脆性破坏长度d，如图 3中b)所示。7.2.5对每一试样,使用式(1),根据脑性破坏长度d2和线圈首圈至末圈之问的距离 3,计算脑性离的白分比。
d×100
a）测试前
管件承口；
2.-．管材，
线圈#
熔接面的脆性破坏；
b—管材的榭性破坏
没圈函闻塑料材料的韧性破坏。函3包含电熔承口警件试样的剥离评价）测试后
GB/T 19806—2005/1SO 13955:19977.3电熔鞍形件
7.3.1确定熔融面的面积St（见生产商的资料说明书）。7.3. 2放置试样,使压力作用在与管材被切开平面平行的平面上（见图 4),而直压力试验机的压板接近鞍形管件。以(100士10）mm/min的速度，使压板相互趋近，对试样施加·个不断增加的压缩力。继续压缩试样直到压板间的距离减小到管材壁厚的两倍，记录管壁邸将接触前的压缩力。单位为亲来
试样位查
压缔试骤机一报板
1——管材：
管件，
3—压板；
压力，
-半径。
济压后
图4试样安装在压缩试验机两压板之间TkoNiKAca-
GB/T 19806—2005/ISO 13955:19977.3.3用丁具小心地将电熔蔽形管件与管材分离，工具应轻微移动以免对试样产生冲击。检查试样并记录破坏形式（如管材被坏或管件破坏，在线澎之间或在炼合面破坏）。7.3.4测量熔融面总的脆性被坏面积SE7.3.5用公式（2)，根据脆性破坏面积S和熔融面的面积S:，计算性剥离的百分比C。Sr×100
式中，
Sp—脆性被坏面积，单位为平方毫米（mm2）Sr熔融面的面积,单位为平方毫米(mm)。8结果判定
如果脆性剥离的百分比高于相关产品标准中的规定，则组件没有通过测试。9试验报告
试验报告应包括下列内察：
a）本标准编号：
b）测试试样的究整标识；
组件每一部件的材料；
管件的公称尺寸：
管材装配前的尺寸（平均直径、不圆度、壁厚和长度）；测试试样的尺寸，包括管材从承口突出来的自由长度：g)
制备组件时的熔接条件：
测试温度和温度测试的精度：
i）试样数量；
）在熔接和从纽件截取试样之间的时间，及状念处理的时间；测试电熔鞍形管件时，当压板之间距离为管材壁厚的两倍时的压缩力：k）
脆性剥离的百分比；
破坏形式(在熔接面破坏，线圈之间拉裂，管材或管件破坏）：m)
n）在测试期间或测试后，观察到的任何特殊情况：c)
测试日期；
p）进行测试的实验室，
