【国家标准(GB)】 信息交换用磁带盘的尺寸和性能

中华人民共和国国家标准
信息交换用磁带盘的尺寸和性能Dimensions and characteristies of magnetic tape reelfor information interchange
本标准适用十卷绕12.7mn宽的信息交换用磁带的盘（以下简称磁带盘）：1术语含义
1.1磁带盘的正面和反面
UDC 681.327.64
GB 3290—B2
把磁带盘安装在磁带机的驱动装置上，使机器正常工作，从外面能若到的面为正面，和机器面板靠近的挪…面为反面。
1.2允许写人环
允许写人环（简称允写环）是放在磁带盘反面的环。放人后使电路处于允许往磁带上写人倍息的状态。
1.3磁带盘的基准面
磁带盘的基准面是盘毂中心孔匾柱面（图1中的尺小A）和放充写环的凹槽内侧面（图1的尺寸D）之间的环状面。
2结构、尺寸、材料及性能

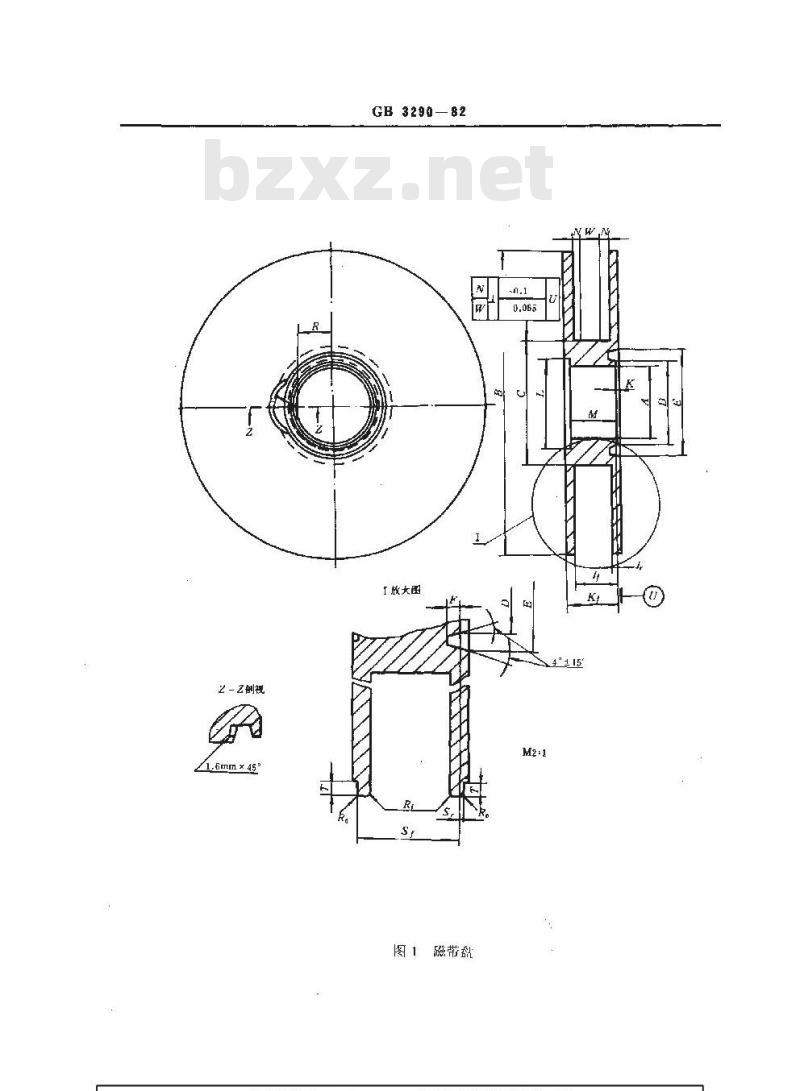

2.1磁带盘的结构是这样的：通过磁带盘轴线的何剖面，除通过允写坏凹梢突否部分外都与图1中的剖视图一致。通过叫槽突千部分问2一乙部剖面图致。2.2如果设计的磁带盘不会使允写坏突出其基准面，凹槽的突舌部分可以不要。2.3图11所有尺寸和公差如表1所示。国家标准局1982-11-16发布
1983-08-01实施
2制视
GB 3290—82
「放大国
图磁带
GB3290—82

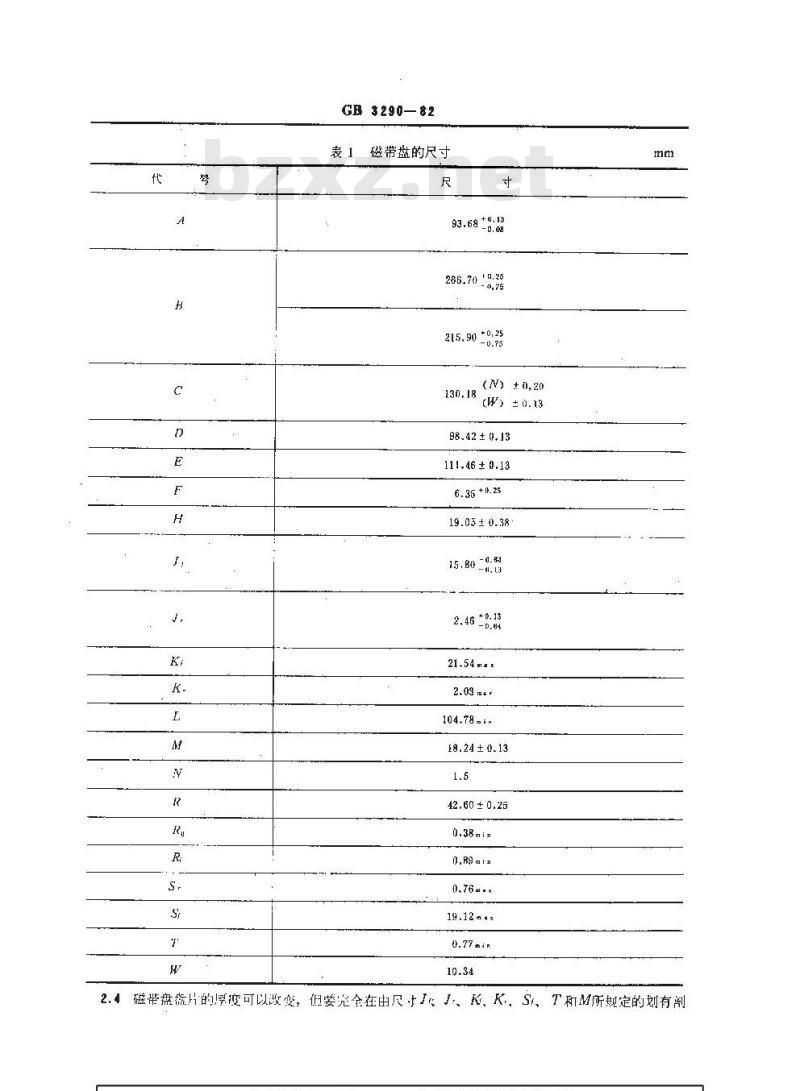

磁带盘的尺寸
93 6 :1
266.70o.25
2[5,90 *0,25
(N)+n,20
(W）±0.13
98.42 ± 0.13
111.46 ± 0.13
6.35 +0.25
19.05±0.38
2.46 ±8.12
104.78..n
18.24 ± 0.13
42.60 ± 0.25
磁带盘益片的！厚度可以改变，但要全在由尺+I：J、K、K，S、T和M所规定的划有剖2.4
GB 3290--B2
面线的区域之内。
2.5盘毂和盘片不-定做成一体，只要满足本标准的各项规定，生产厂可以随意分成几个部分。盘片的外表面允许设计有凸起的装饰，筋或其他东西，但尺寸不得超出图1的剖面线区域。2.6
2.7作为信息交换用的磁带盘，在盘片上不应有孔。2.B只要尺寸和转动惯量符合本标准的各项规定，磁带盘可以用任何一种或几种合适的材料制成。2.8磁带盘的两个盘片是不对称的，主要区别是盘片上有无装允写坏的槽。要使机器正常工作，磁带盘的反面应面向机器的安装面。2.10盘毅的外侧圆柱面和内侧圆杜面（图1中尺寸C和A）的同轴度应在0.254mm以内。2.11以367g.f（3.6N）的恒定张力把磁带绕在磁带盘十，绕满后尺寸不得小于93.4mm。2.12绕满磁带的磁带盘绕其轴心旋转，总的不平衡量不得超过1.5%·m。2.13磁带盘的转动惯量不得超出表2所示的数值。表2磁带盘的转动惯量
磁带盘的尺B
2.14磁带魔的标,患
满盘的转动惯量
2.14.1所有者的标志
在磁带盘正面的盘片上应设有标签区，用以贴所有者的标志。2.14.2磁带盘生产厂的标志
在磁带盘盘片上可以有带盘生产厂的标志。2.14,3内容标志
空盘的转动惯量
在磁带盘的正面盘片上应设有表明木盘谥带内容的标签区。如果使用带胶的标签，当清除后不应留下残余物。不允许使用铅笔或其它容易被擦掉的笔迹来标注。
2.14.4磁带生产厂的标志
在磁带盘盘片上可以有磁带生产厂的标志。2.15允写环

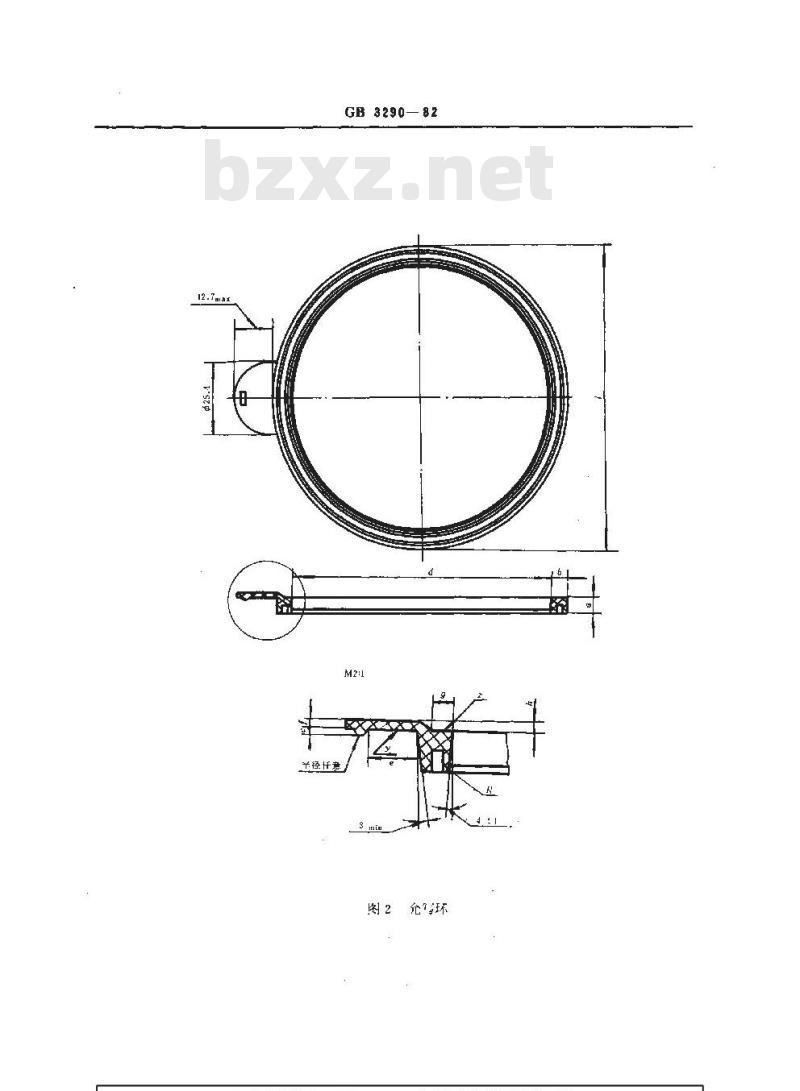

2.15.1磁带盘的允写环装入凹槽后，其环状表面不能高于磁带替的基准面。2.15.2允写坏需有一舌片，以便能方便地从磁带盘的凹槽内取出。2.15.3允写环的尺寸和选用的材料应使其在正常使用条件下，用适当的力就能装入磁带盘和从磁带盘内取出，且其结构不能妨碍正常走带。2.15.4允写环的尺寸见图2和表3。12.7gma3
GB 3290—82
平径仟意
允弯环
65.00 *0.2
5.85 1 n.25
1.0 m显x
97.70±0.50
GB 3290—82免费标准下载网bzxz
表3充写环的尺
注：(I允写环的材料需用聚氮乙筛或其他类似的材料。@料面R*0.B× 45°。
面不得低于2面。
附加说明：
本标准中华北计算所等单位负责起草。尺
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
