【国家标准(GB)】 紧固件机械性能 螺母锥形保证载荷试验

GB/T 3098.12---1996

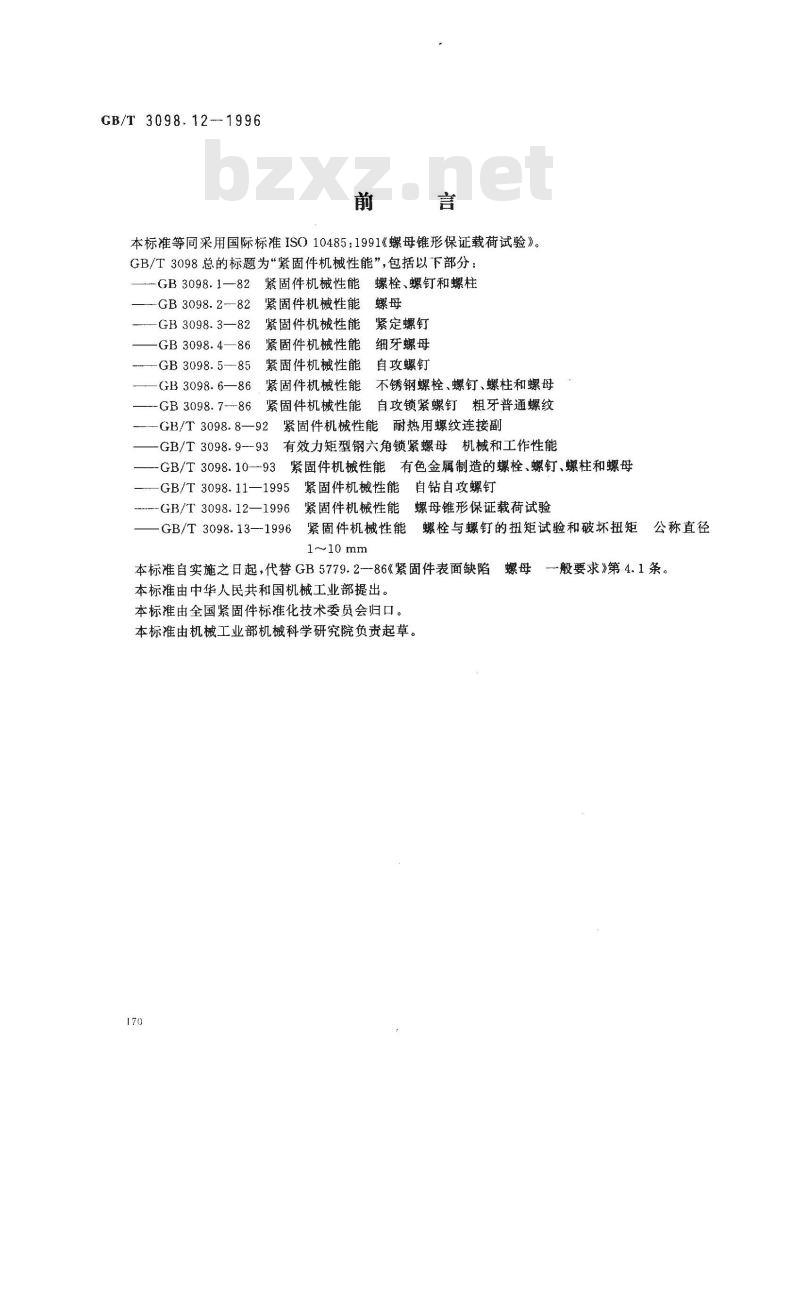

本标准等同采用国际标准ISO10485：1991《螺母锥形保证载荷试验》。GB/T3098总的标题为“紧固件机械性能”，包括以下部分：GB 3098. 1—82
-GB 3098. 2-82
GB 3098. 3—82
GB 3098. 4—86
GB 3098.5—
GB 3098. 6—86
GB 3098. 7-86
紧固件机械性能
紧固件机械性能
紧固件机械性能
紧固件机械性能
紧固件机械性能
紧固件机械性能
紧固件机械性能
螺栓、螺钉和螺柱
紧定螺钉
细牙螺母
自攻螺钉
不锈钢螺栓、螺钉、螺柱和螺母自攻锁紧螺钉粗牙普通螺纹
-GB/T 3098.8—92
紧固件机械性能
耐热用螺纹连接副
有效力矩型钢六角锁紧螺母机械和工作性能GB/T3098.9--93免费标准下载网bzxz
紧固件机械性能有色金属制造的螺栓、螺钉、螺柱和螺母GB/T 3098. 10---93
-GB/T3098.11—1995
GB/T 3098.12—1996
GB/T3098.13—1996
紧固件机械性能
自钻自攻螺钉
紧固件机械性能
螺母锥形保证载荷试验
紧固件机械性能螺栓与螺钉的扭矩试验和破坏扭矩公称直径1~10 mm
本标准自实施之日起，代替GB5779.2--86《紧固件表面缺陷螺母般要求》第4.1条。
本标准由中华人民共和国机械工业部提出。本标准由全国紧固件标准化技术委员会归口。本标由机械工业部机械科学研究院负责起草。170
GB/T3098.12

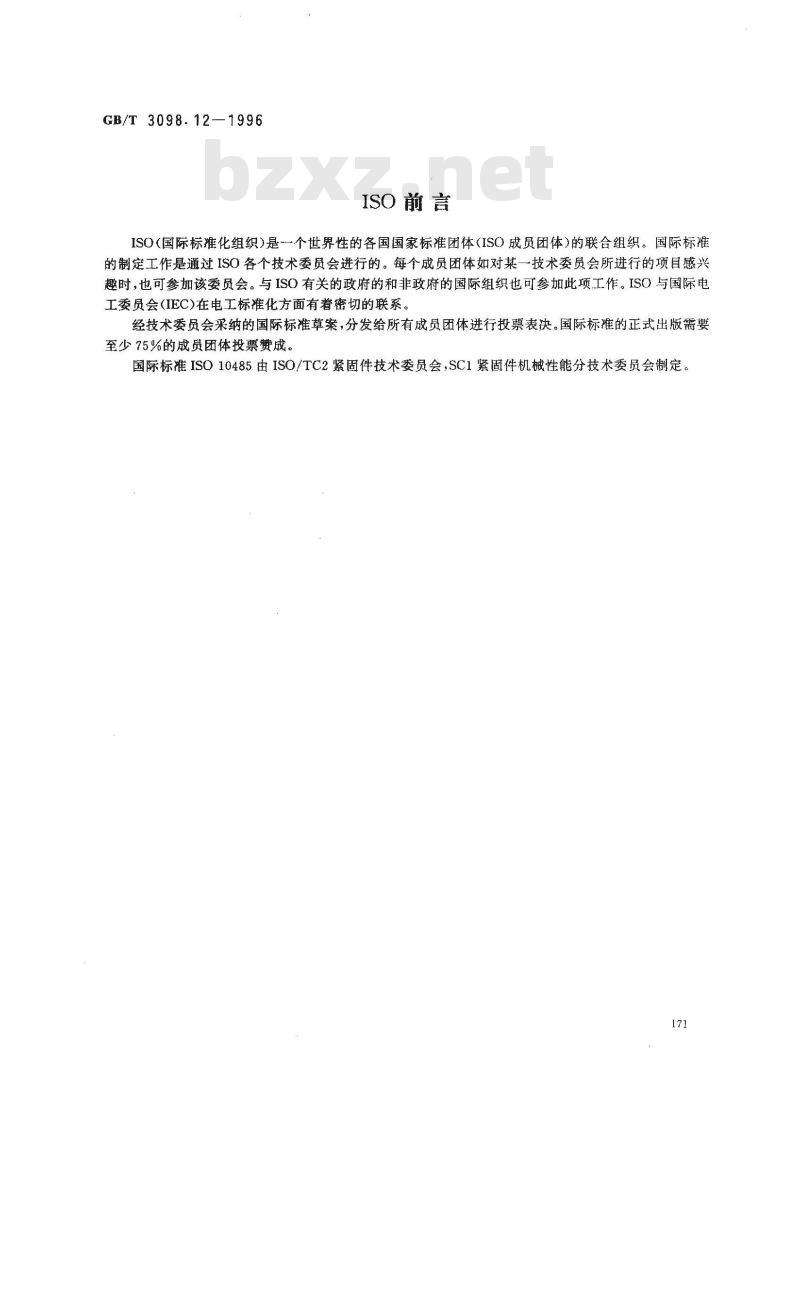

ISO前言
ISO(国际标准化组织)是一个世界性的各国国家标准团体(ISO成员团体)的联合组织。国际标准的制定工作是通过ISO各个技术委员会进行的。每个成员团体如对某一技术委员会所进行的项目感兴趣时，也可参加该委员会。与ISO有关的政府的和非政府的国际组织也可参加此项工作。ISO与国际电工委员会（IEC)在电工标准化方面有着密切的联系。经技术委员会采纳的国际标准草案，分发给所有成员团体进行投票表决。国际标准的正式出版需要至少75%的成员团体投票赞成。
国际标准ISO10485由ISO/TC2紧固件技术委员会，SC1紧固件机械性能分技术委员会制定。.71
1范围

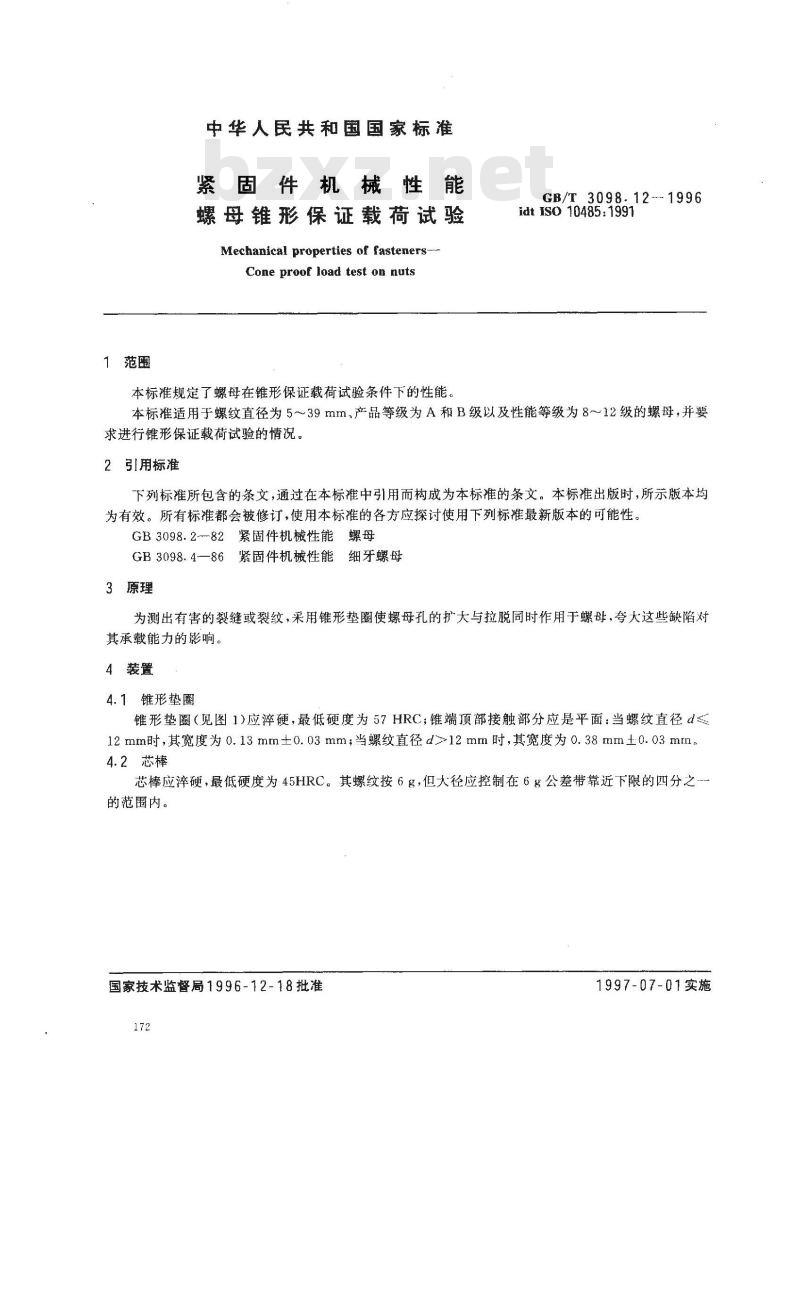

中华人民共和国国家标准
紧固件机械性能
螺母锥形保证载荷试验
Mechanical properties of fasteners-Cone proof load test on nuts本标准规定了螺母在锥形保证载荷试验条件下的性能。GB/T 3098.12---1996
idt Iso 10485: 1991
本标准适用于螺纹直径为5~39mm，产品等级为A和B级以及性能等级为8~12级的螺母，并要求进行锥形保证载荷试验的情况。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB3098.2--82紧固件机械性能螺母GB3098.4—86紧固件机械性能细牙螺母3原理
为测出有害的裂缝或裂纹，采用锥形垫圈使螺母孔的扩大与拉脱同时作用于螺母，夸大这些缺陷对其承载能力的影响。
4装置
4.1锥形垫圈
锥形垫圈（见图1)应淬硬，最低硬度为57HRC；锥端顶部接触部分应是平面：当螺纹直径d≤12mm时，其宽度为0.13mm±0.03mm，当螺纹直径d>12mm时，其宽度为0.38mm±0.03mm。4.2芯棒
芯棒应淬硬，最低硬度为45HRC。其螺纹按6g，但大径应控制在6g公差带靠近下限的四分之--的范围内。
国家技术监督局1996-12-18批准172
1997-07-01实施
5程序
接触部分
GB/T3098.12
2-1996

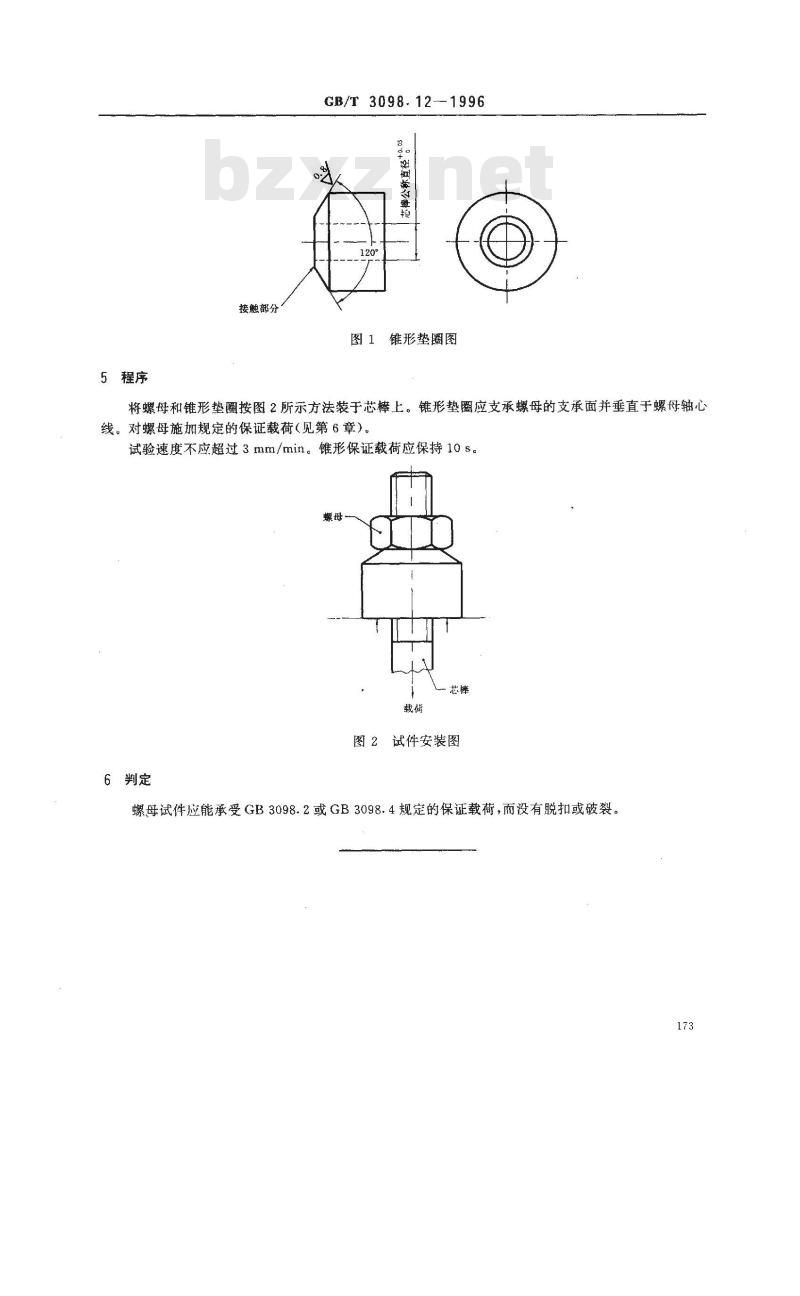

锥形垫圈图
将螺母和锥形垫圈按图2所示方法装于芯棒上。锥形垫圈应支承螺母的支承面并垂直于螺母轴心线。对螺母施加规定的保证载荷（见第6章）。试验速度不应超过3mm/min。锥形保证载荷应保持10s。螺母
图2试件安装图
6判定
螺母试件应能承受GB3098.2或GB3098.4规定的保证载荷，雨没有脱扣或破裂。173
