【国家标准(GB)】 电线电缆电性能试验方法 表面电阻试验

中华人民共和国国家标准
电线电缆电性能试验方法
表面电阻试验
GB/T3048.16---94
Test methods for determining electrical properties of electric cables and wiresSurface resistance test
主题内容与适用范围
本标准规定了表面电阻试验的试验设备、试样制备、试验步骤及试验结果与计算。本标准适用于测量电线电缆的表面电阻，其测量范围为105～1015α2。试样的条件化处理环境和测试环境与本标准不同时，其测试结果与按本标准规定的环境所测得的结果不能比较。
电线电缆电性能试验的一般要求、定义及试验设备的定期校验要求规定在GB/T3048.1中。2
引用标准
GB/T3048.1电线电缆电性能试验方法总则3试验设备
3.1试验箱

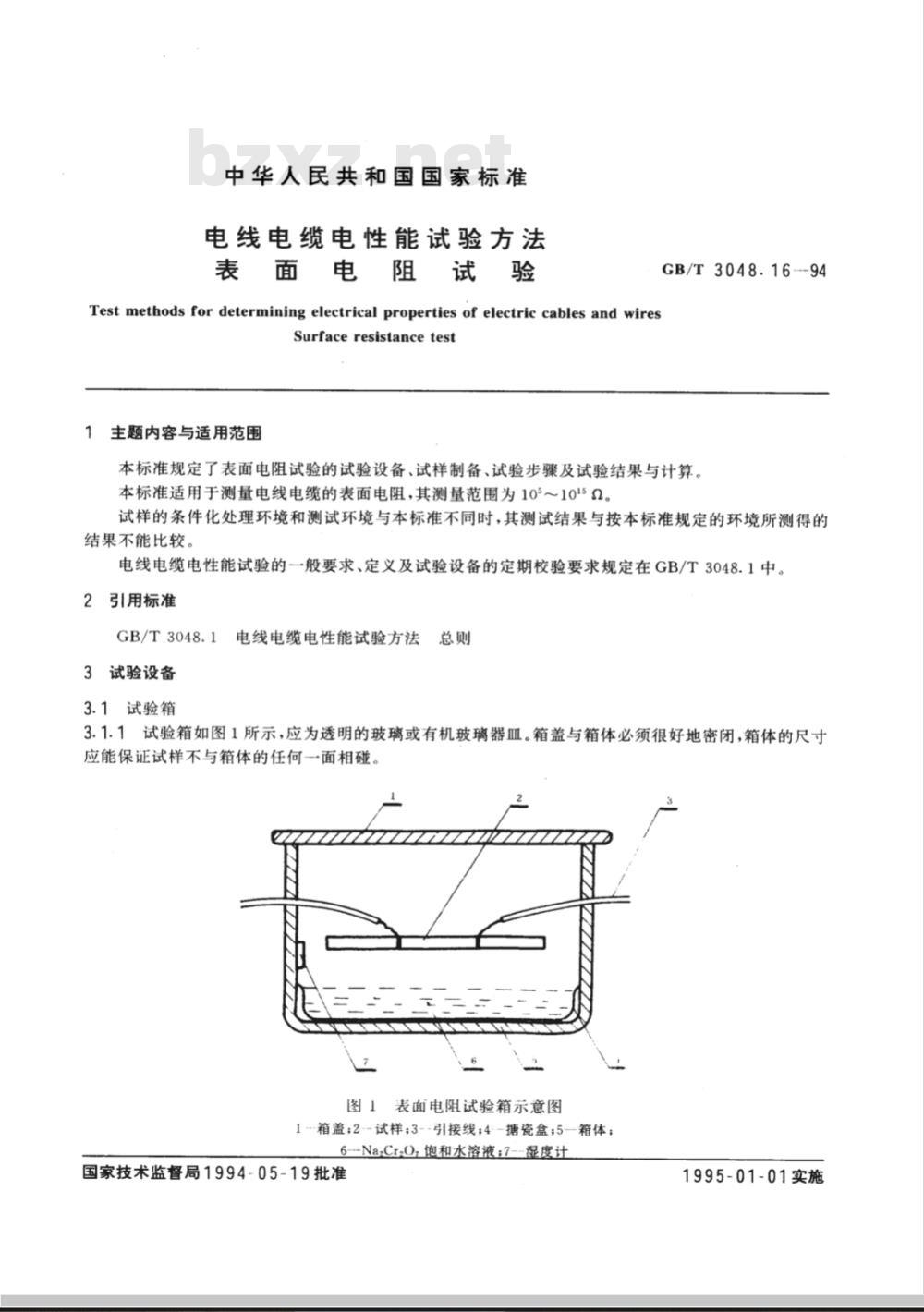

3.1.1试验箱如图1所示，应为透明的玻璃或有机玻璃器血。箱盖与箱体必须很好地密闭，箱体的尺寸应能保证试样不与箱体的任何一面相碰。图1表面电阻试验箱示意图
1--箱盖；2--试样；3--引接线；4--塘瓷盒；5一箱体；6-Na,Cr.O,饱和水溶液;7—湿度计国家技术监督局1994-05-19批准1995-01-01实施
GB/T3048.16—94

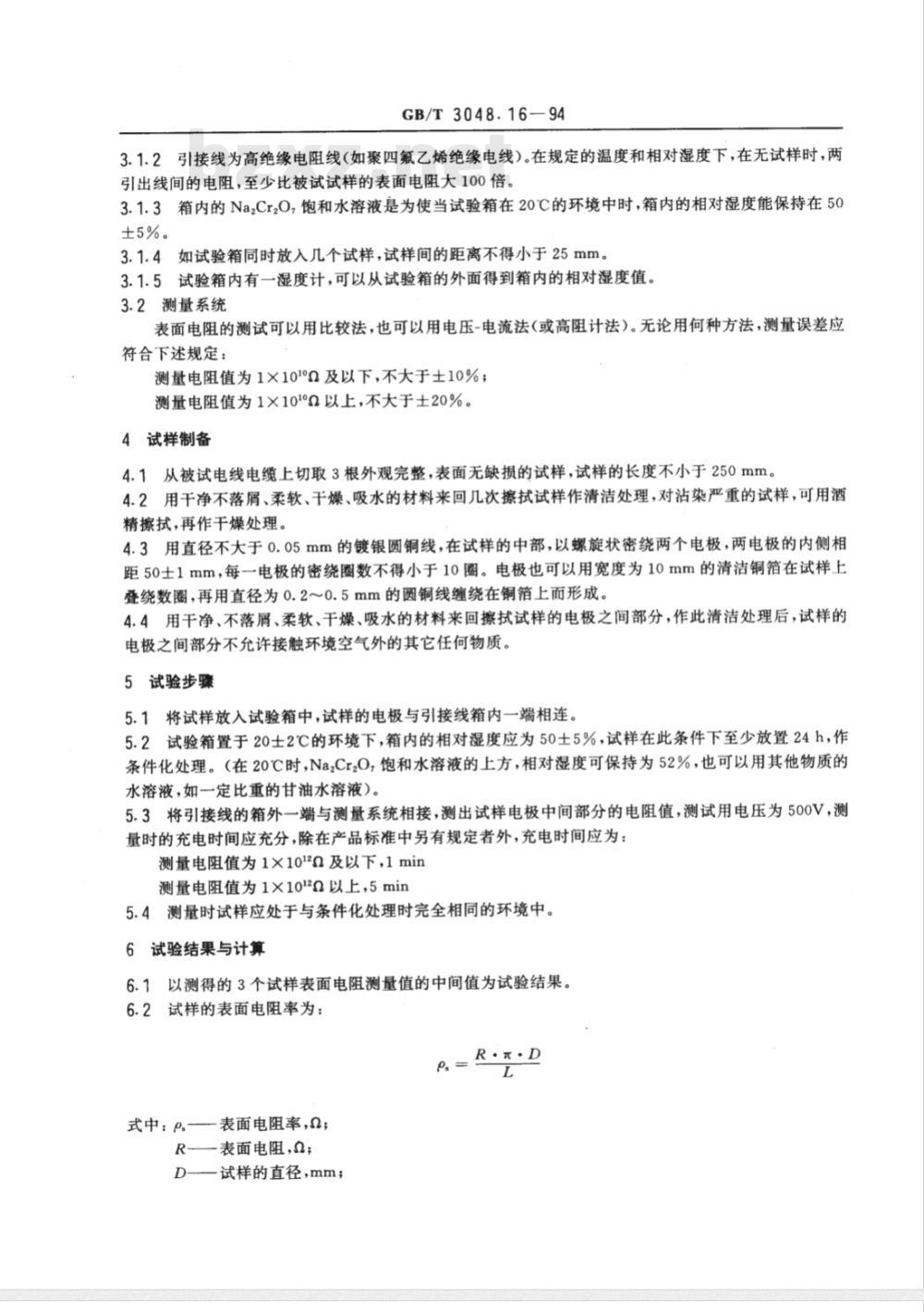

3.1.2引接线为高绝缘电阻线（如聚四氟乙烯绝缘电线）。在规定的温度和相对湿度下，在无试样时，两引出线间的电阻，至少比被试试样的表面电阻大100倍。3.1.3箱内的Na2Cr20，饱和水溶液是为使当试验箱在20℃的环境中时，箱内的相对湿度能保持在50±5%。
3.1.4如试验箱同时放入几个试样，试样间的距离不得小于25mm。3.1.5试验箱内有一湿度计，可以从试验箱的外面得到箱内的相对湿度值。3.2测量系统bZxz.net
表面电阻的测试可以用比较法，也可以用电压-电流法(或高阻计法）。无论用何种方法，测量误差应符合下述规定：
测量电阻值为1×101°n及以下，不大于±10%；测量电阻值为1×101°α以上，不大于士20%。4试样制备
4.1从被试电线电缆上切取3根外观完整，表面无缺损的试样，试样的长度不小于250mm。4.2用干净不落屑、柔软、干燥、吸水的材料来回几次擦拭试样作清洁处理，对沾染严重的试样，可用酒精擦拭，再作干燥处理。
4.3用直径不大于0.05mm的镀银圆铜线，在试样的中部，以螺旋状密绕两个电极，两电极的内侧相距50士1mm，每一电极的密绕圈数不得小于10圈。电极也可以用宽度为10mm的清洁铜箔在试样上叠绕数圈，再用直径为0.2～0.5mm的圆铜线缠绕在铜箔上而形成。4.4用干净、不落屑、柔软、干燥、吸水的材料来回擦拭试样的电极之间部分，作此清洁处理后，试样的电极之间部分不允许接触环境空气外的其它任何物质。5试验步骤
5.1将试样放入试验箱中，试样的电极与引接线箱内一端相连。5.2试验箱置于20士2℃的环境下，箱内的相对湿度应为50士5%，试样在此条件下至少放置24h，作条件化处理。（在20℃时，Na2Cr20，饱和水溶液的上方，相对湿度可保持为52%，也可以用其他物质的水溶液，如一定比重的甘油水溶液）。5.3将引接线的箱外一端与测量系统相接，测出试样电极中间部分的电阻值，测试用电压为500V，测量时的充电时间应充分，除在产品标准中另有规定者外，充电时间应为：测量电阻值为1×1012及以下，1min测量电阻值为1×1012α以上，5min5.4测量时试样应处于与条件化处理时完全相同的环境中。6试验结果与计算
6.1以测得的3个试样表面电阻测量值的中间值为试验结果。6.2试样的表面电阻率为：
式中：P,表面电阻率，a;
R表面电阻，a;
D-一试样的直径，mm；
R·元·D
GB/T 3048.16-94

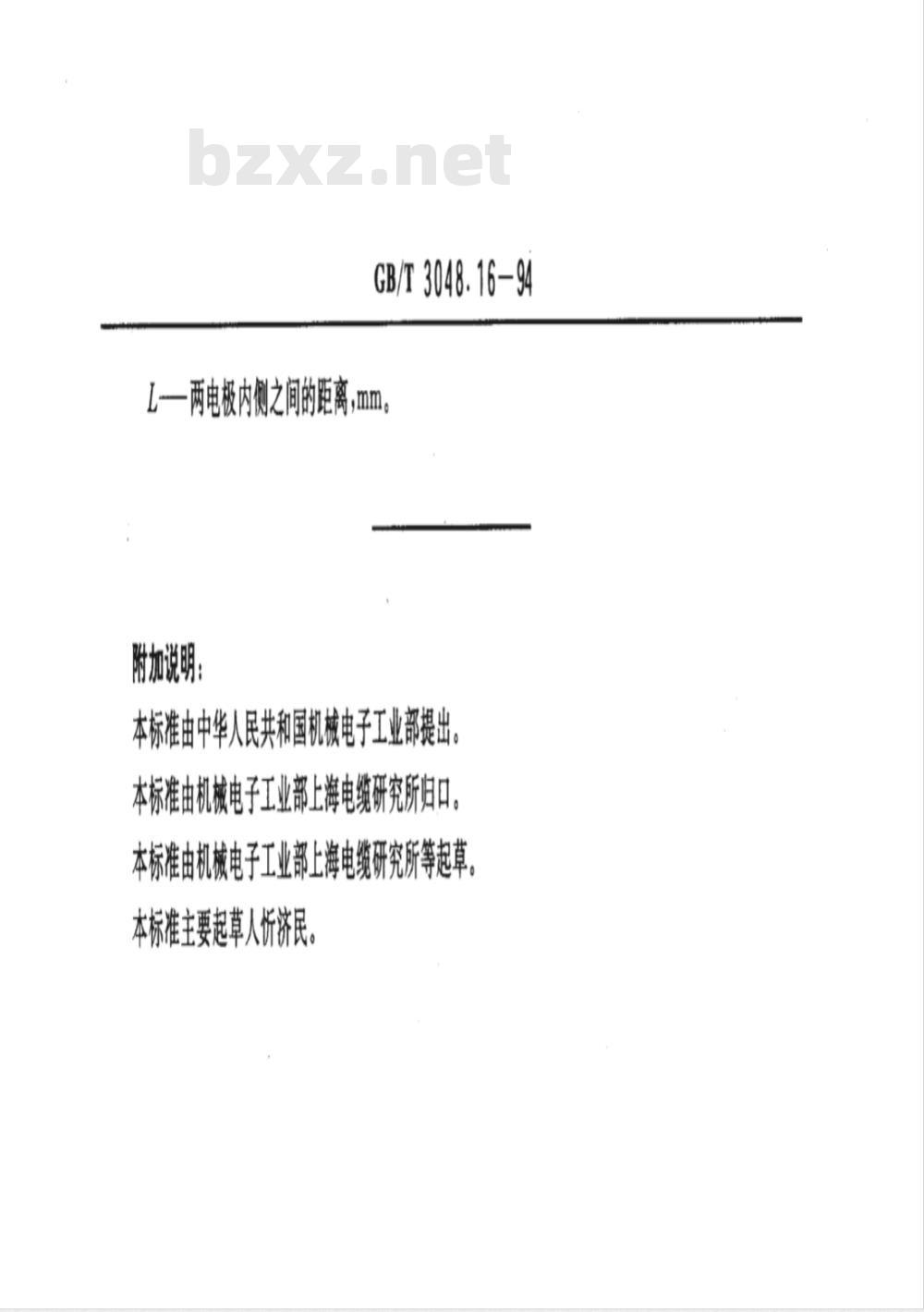

L——两电极内侧之间的距离，mm附加说明：
本标准由中华人民共和国机械电子工业部提出本标准由机械电子工业部上海电缆研究所归口本标准由机械电子工业部上海电缆研究所等起草本标准主要起草人析济民。
