中华人民共和国国家标准
电线电缆电性能试验方法
绝缘线芯工频火花试验
GB/T 3048.9--94
代替 GB 3118.9 83
Test methods for determining electrical propcrties of electric cables and wiresA, C. spark test of insulated cores1主题内容与适用范围
本标准规定了绝缘线芯工频火花试验的试验设备、试验电压、试验前备、试验评定和火化试验机的检定。
本标准适用于检验橡皮和塑料电线电缆绝缘线芯的绝缘层质成，可用于电线电缆的中问检验厂试验。
试验环境的相对湿度宜保持在85%以下。本试验方法不适用于检验用任何非商导电材料制成的导电线芯的绝缘产品。电线电电性能试验的一般要求、定义及试验设备的定期校验要求规定在GB/T3U48.1中。2引用标准
GB/T3048.1电线电缆电性能试验方法总则JB4728.10橡皮塑料电线电缆试验仪器设备检定方法火花试验机3试验设备
火花试验机的示意图如图1，主要组成部分及个装置应符合下列要求；3.1高压电源
电源赖率为40~~60Hz，电压波形应近似正弦波。高压电极对地的电位差应由火花机的试验电压指示仪表显示。该表既可直接到高压电源输出谱，也可通过任何其他合适连接方法连接，但是示值误差应在十5以范制内。试验电压指示仪表按JB4728.10校验。国家技术监督局 1994-05-19 批准199501-01实施
GB/T 3048. 9-94

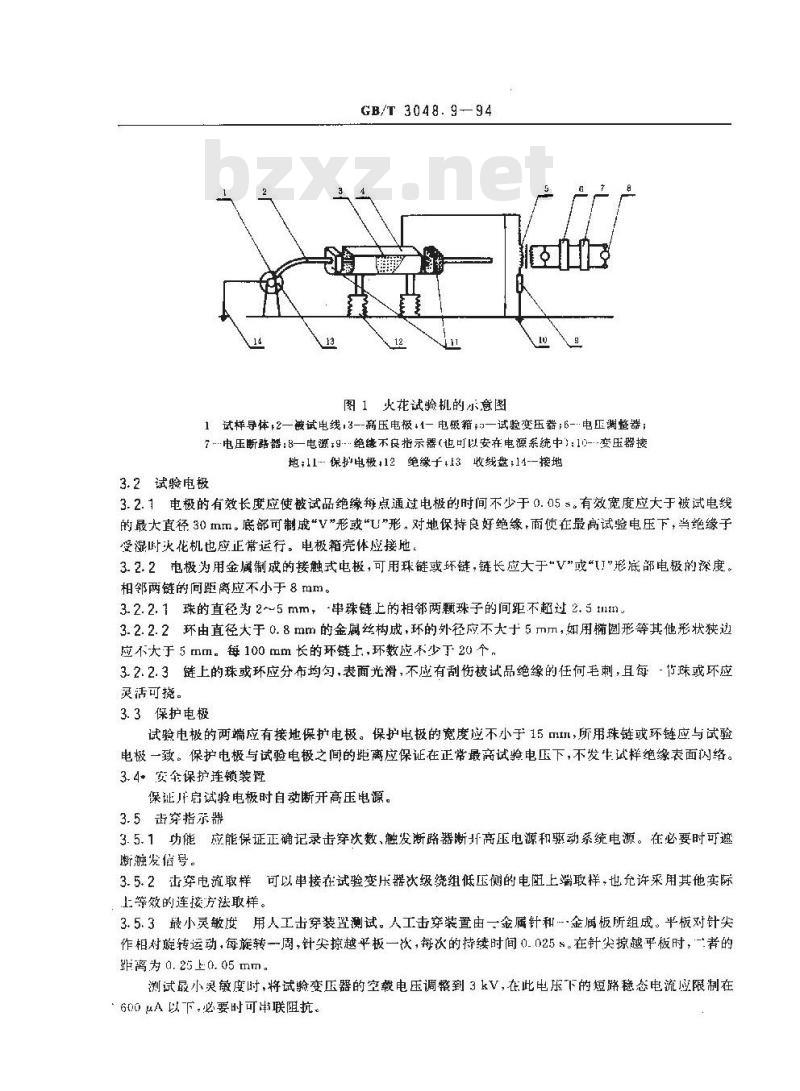

图1火花试验机的尔意图
1试样导体,2—被试电线:3--离压电极:1—电极箱::—试验变压器;B-·电压调整器；7电压断路器8—电源?9-绝缘不良指示器(也可以安在电源系统中):10-·-变压器接地：11保护电极?12绝缘子+13收线盘；14--接地3.2试验电极
3.2.1电极的有效长度应使被试品绝缘每点通过电极的时间不少于0.05。有效宽度应大于被试电线的最大直径30mm。底部可制成*V”形或\U\形。对地保持良好绝缘，而使在最高试验电压下，当绝缘子受湿时淡花机也应正常运行。电极箱壳体威接地。3.2.2电极为用金属制成的接触式电极，可用环链或环链，链长应大于\V”或“UI\形底部电极的深度。相邻两链的距离应不小于8mm。
3.2.2.1珠的直径为2~～5mm，串珠链.上的相邻两颗珠子的间距不超过2.5m1m3.2.2.2环由直径大于0.8mm的金属丝构成，环的外径应不大于5mm，如用摘圆形等其他形状狭边应不大于5mm。每100mm长的环链上，环数应不少于20个。3.2.2.3链上的珠或环应分布均勾，表面光滑，不应有刮伤被试品绝缘的任何毛刺，且每-节殊或环应灵活可挠。
3.3保护电极
试验电极的两端应有接地保护电极。保护电极的宽度应不小于15nI,所用珠链或环链应与试验电极一致。保护电极与试验电极之间的距离应保证在正常最高试验电压下，不发牛试样绝缘表面闪络。3.4·安全保护连锁装置
保证片启试验电极时自动断开高压电源。3.5齿穿指示器bzxZ.net
3.5.1功能应能保证正确记录击穿次数、触发断路器断开高压电源和驱动系统电源。在必要时可遮断融发信号。
3.5.2击穿电流取样可以串接在试验变压器次级绕组低压侧的电阻上端取样，也允许采用其他实际上等效的连接方法取样。
3.5.3最小灵敏度用人工击穿装置测试。人工击穿装置由一金属针和-金属板所组成。平板对针尖作相对旋转运动，每旋转一周，针尖掠越平板一次，每次的持续时间0.025。在针尖掠越乎板时，-者的离为0. 25上0. 05 mm。
测试最小灵敏度时，将试验变压器的空载电压调到3kV，在此电压下的短路稳态电流应限制在600 μA以下-必要时可串联阻抗。GB/T3048.9-94
璇转上述人工击穿装暨，连续进行20次，每次时间间隔18，人工火花间隙连续市穿，击穿指示器应推确无误地记录下每一次击穿数。3.5.4稳定性在完成第3.5.3条测试后，将附加阻抗短路（如外接的话）。在电极间放入段没有缺陷的被试电线，或在人工击穿装置的板电极与针尖电极之间并上一个与被试电线具有相同电容值的电容器，将电极电压升到所需测试的最高电压，旋转上述人工击穿装暨，持续进行20次，每旋转一次的时间为1s，人工火花问隙应应击穿，击穿指示器应正确无误地记录下每一次击穿数。注：①进行第3.5.3和3.5.4条试验时，应断开触发信号，以保证试验变压器的电源不被断开。②进行第3.5.3条试验时，每试验应更换针，针的链度应不人于60°，直径应不大于2mm，③进行第3.5.4条试验时，可用较粗的铜针，以防止针突熔化。③进行第3.5.4兼试验时，所用的这段被试电线应该是该火花机将要测试的具有最大电容值的电线，4试验电压
试验电压如表1的规定。
绝缘标称厚度,mm
0. 25-.840. 5
0. 581. 0
1. 0<≤1.5
试验电压(有效值),kV
注，非密封性的绝缘结构，如无粘结层的绕包结构，其试验电压应在产品标准中规定。5试验前准备
5.1火花试验设备和收放线装置均应可靠接地。5.2每次试验前应检查电极安全保护联锁装暂，必须正常动作。5.3被试品的导体应可靠地连续接地。5.4被试品进人电极之前.应用适当方法除去绝缘表面的水分，以防止试验过程中产生闪络。6试验结果及评定
单位长度(如每下米)被试品的击穿次数即为试验结果。7火花试验机的检定
火花试验机每年应至少检定一次，在大修或较人程度调整后，也应进行检定。检定厅法按JB 4278.10规定。
附加说明
GB/T 3048.9-94
本标准由中华人民共和国机械电子工业部提出本标准由机械电子工业部上海电缆研究所口本标准由机模电子工业部上海电缆研究所等起草本标准主要起草张焕、郭承宏。本标准于1983年首次发布，于194年5月第一次订
