【地方标准】在用铸铁烘缸安全运行评估技术规范

本网站发布时间： 2026-07-28 14:39:15

DB37/T4611-2023
现行
↓ 点击下载此标准

基本信息

标准号：
DB37/T 4611-2023
标准名称：
在用铸铁烘缸安全运行评估技术规范
标准类别：
山东省地方标准(DB37)
标准状态：
现行
发布日期：
2023-05-11
实施日期：
2023-06-11
出版语种：
简体中文
下载格式：
.pdf .zip
下载大小：
600.26 KB

手机扫码下载更方便

标准分类号

标准ICS号：
23.020.30
中标分类号：
J74

关联标准

出版信息

其他信息

起草人：
孙洪彬、孔鹏、李宝华、许晨、吴磊、赵淑珍、衣粟、张国庆、吴畏、王培东、姚东峰、王世鹏、周云方、董文林、闫璐
起草单位：
山东省特种设备检验研究院集团有限公司、日照市特种设备检验科学研究院、枣庄市特种设备检验研究院、菏泽市产品检验检测研究院

标准简介/下载

点击下载

标准简介：

DB37/T 4611-2023《在用铸铁烘缸安全运行评估技术规范》是山东省地方标准，规定了适用于造纸机、纸板机及浆板机用外径不大于4600mm、设计压力不大于1.1MPa的在用铸铁烘缸的安全评估技术要求。内容涵盖评估前准备、现场评估基本要求（如几何尺寸测量、壁厚测定、无损探伤、强度校核、耐压试验等）及评估结论确定。

标准内容

部分标准内容：

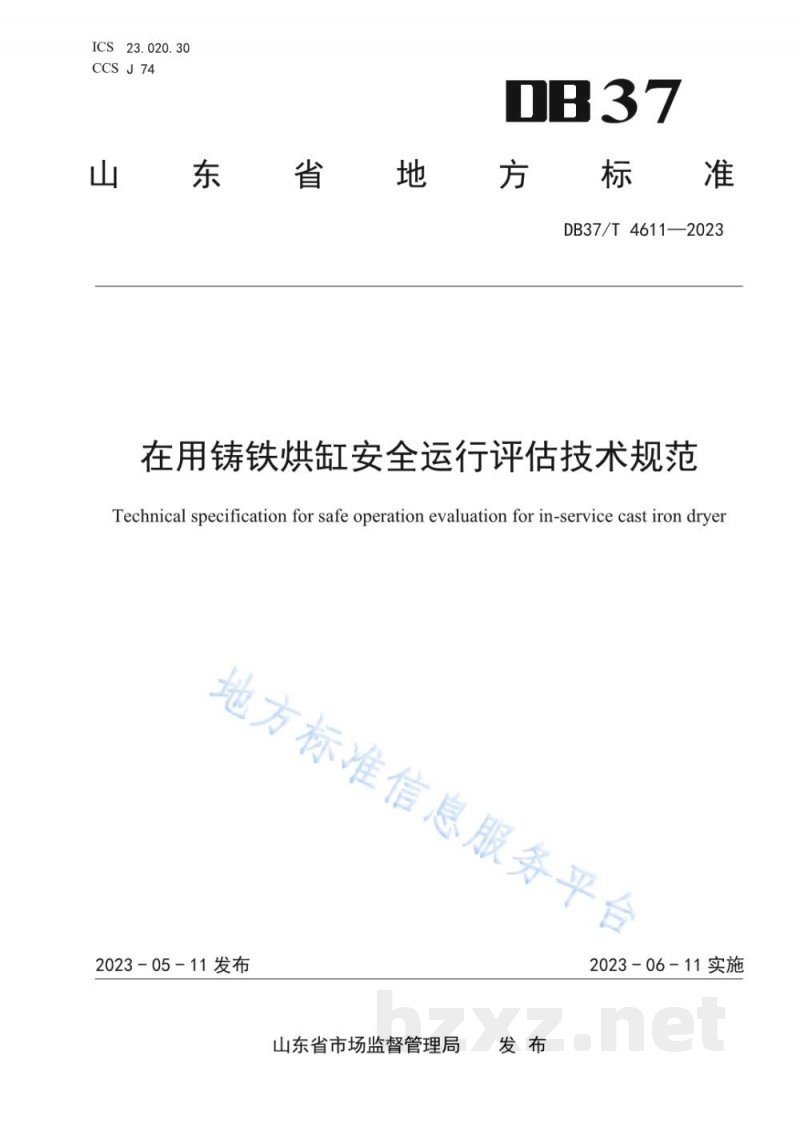

ICS 23.020.30
CCS J74

DB37
山东省地方标准

DB37/T 4611-2023

在用铸铁烘缸安全运行评估技术规范
Technical specification for safe operation evaluation for in-service cast iron dryer

2023-05-11发布
山东省市场监督管理局
2023-06-11实施

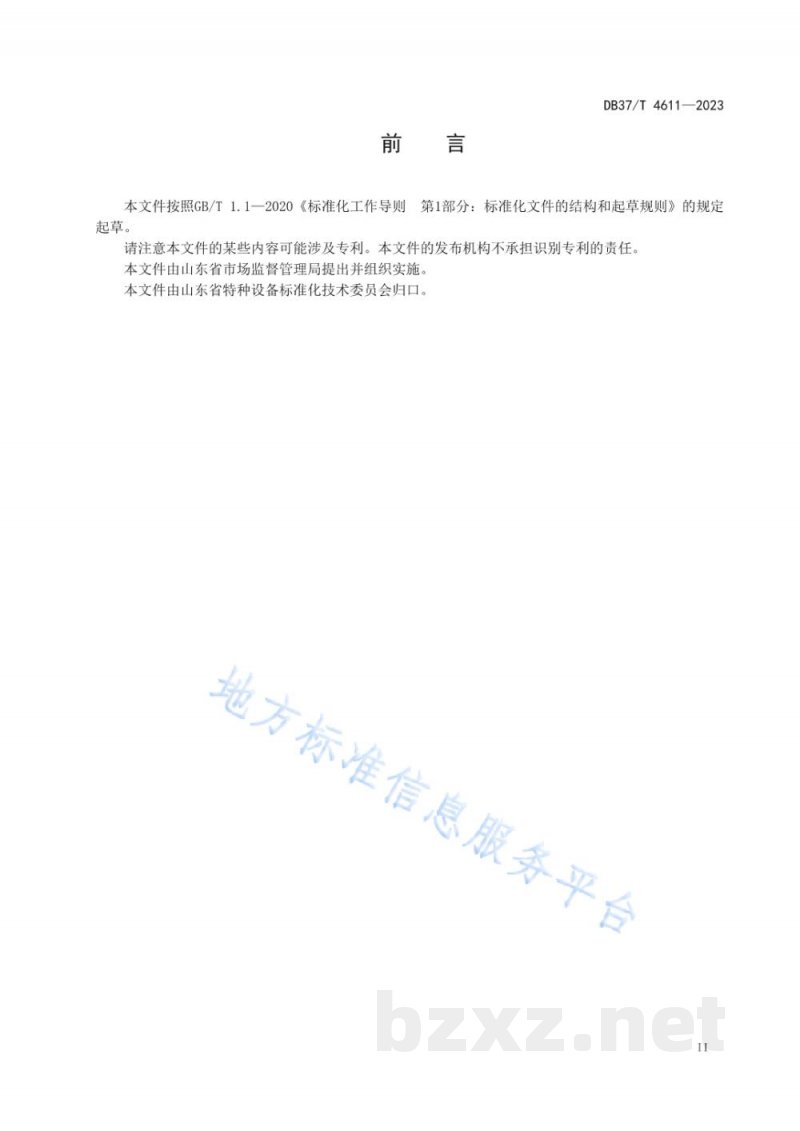

前言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由山东省市场监督管理局提出并组织实施。
本文件由山东省特种设备标准化技术委员会归口。

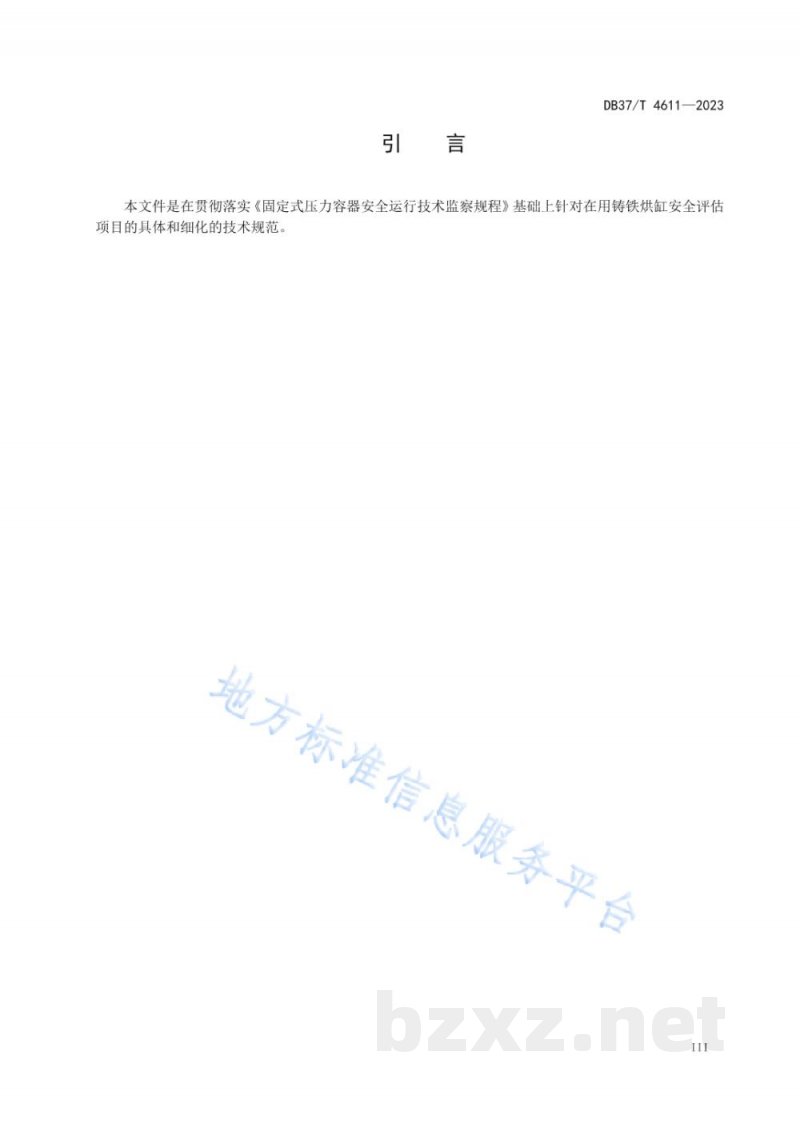

引言
本文件是在贯彻落实《固定式压力容器安全运行技术监察规程》基础上针对在用铸铁烘缸安全评估项目的具体和细化的技术规范。

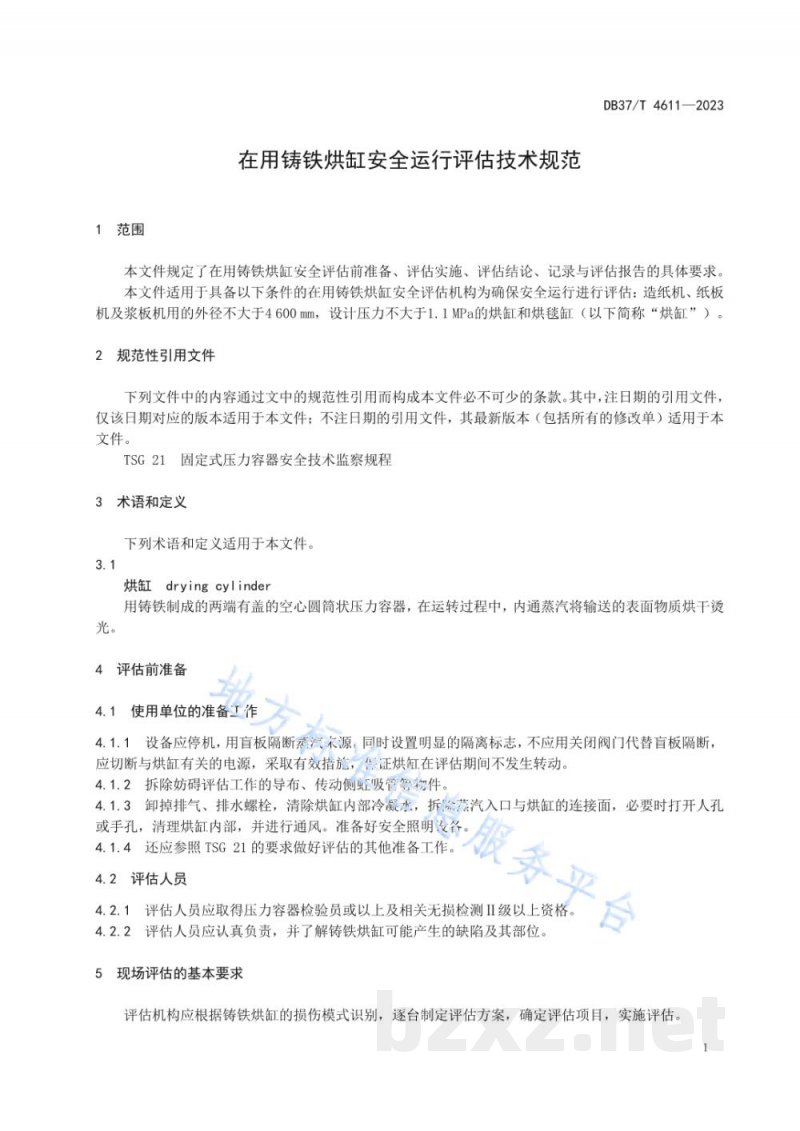

1 范围
本文件规定了在用铸铁烘缸安全评估前准备、评估实施、评估结论、记录与评估报告的具体要求。本文件适用于具备以下条件的在用铸铁烘缸安全评估机构为确保安全运行进行评估：
造纸机、纸板机及浆板机用的外径不大于4600mm，设计压力不大于1.1MPa的烘缸和烘毯缸（以下简称“烘缸”）。

2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
TSG 21 固定式压力容器安全技术监察规程

3 术语和定义
下列术语和定义适用于本文件。
3.1
烘缸 drying cylinder
用铸铁制成的两端有盖的空心圆筒状压力容器，在运转过程中，内通蒸汽将输送的表面物质烘干烫光。

4 评估前准备
4.1 使用单位的准备工作
4.1.1 设备应停机，用盲板隔断蒸汽来源，同时设置明显的隔离标志，不应用关闭阀门代替盲板隔断，应切断与烘缸有关的电源，采取有效措施，保证烘缸在评估期间不发生转动。
4.1.2 拆除妨碍评估工作的导布、传动侧虹吸管等物件。
4.1.3 卸掉排气、排水螺栓，清除烘缸内部冷凝水，折蒸汽入口与烘缸的连接面，必要时打开人孔或手孔，清理烘缸内部，并进行通风。准备好安全照明器具。
4.1.4 还应参照TSG 21的要求做好评估的其他准备工作。

4.2 评估人员
4.2.1 评估人员应取得压力容器检验员或以上及相关无损检测II级以上资格。
4.2.2 评估人员应认真负责，并了解铸铁烘缸可能产生的缺陷及其部位。

5 现场评估的基本要求
评估机构应根据铸铁烘缸的损伤模式识别，逐台制定评估方案，确定评估项目，实施评估。
