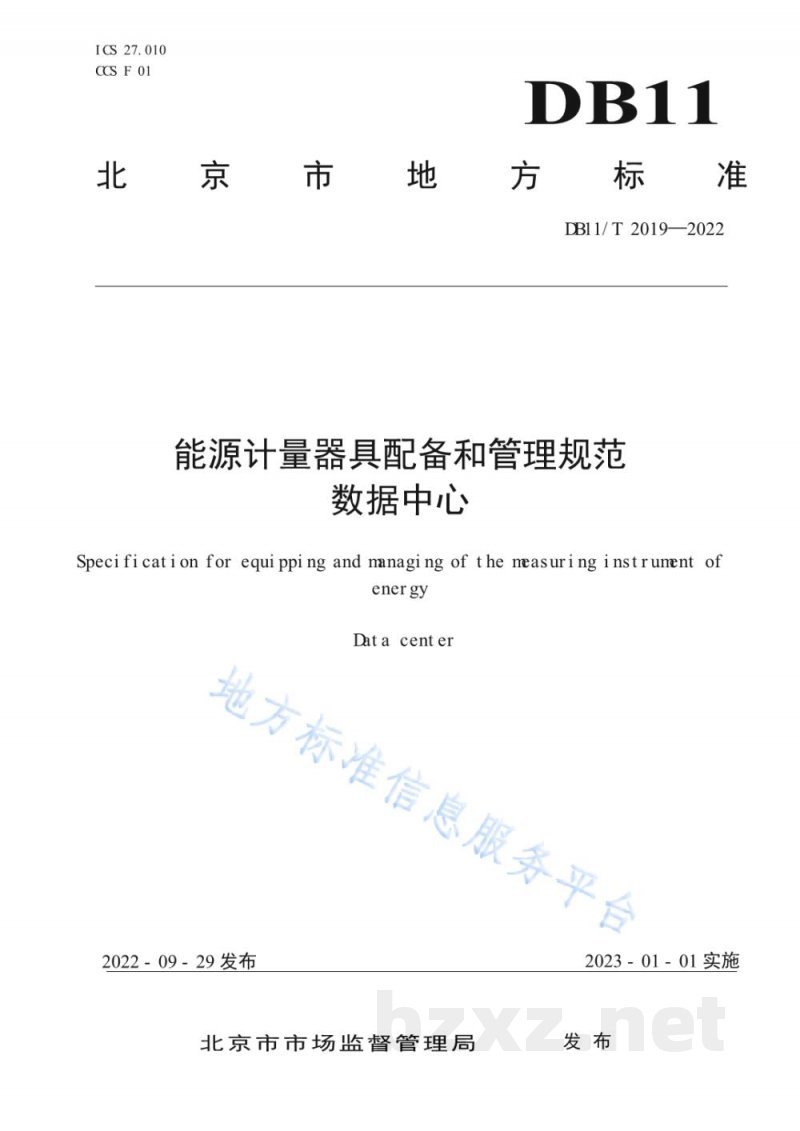

【地方标准】 能源计量器具配备和管理规范 数据中心

DB11/T2019—2022
能源计量器具配备和管理规范
数据中心

北京市地方标准
发布日期：2022-09-29
实施日期：2023-01-01

前言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。本文件由北京市市场监督管理局提出并归口。本文件由北京市市场监督管理局、北京市发展和改革委员会、北京市经济和信息化局组织实施。本文件起草单位：北京优量云产业计量技术创新研究院有限公司、北京合创三众能源科技股份有限公司、中国信息通信研究院、中国通信企业协会云数据专业委员会、中国联合网络通信有限公司北京分公司、北京市机关事务管理局节能保障中心、中国电信股份有限公司北京分公司、北京万国长安科技有限公司、北京市朝阳区国际绿色经济协会、中电信数智科技有限公司。本文件主要起草人：栾国庆、徐科英、马运涛、郭峰、李红霞、辛小光、洗海珍、谢丽娜、王晓霖、陈曦、王璐、于力轩、陈麒妃、郑宏、曹咏、张海芮、桑克花、郭欣、李毅、张莹、王迪、翟骏、刘涛、喻勇、张帆、杨维、张久岩、杨经荣。

1 范围
本文件规定了数据中心能源计量的种类和范围、能源计量器具的配备原则、能源计量器具的配备要求、能源计量的管理要求、能源计量的数据要求。本文件适用于数据中心能源计量器具配备和管理。

2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 6422 用能设备能量测试导则
GB/T 15316 节能监测技术通则
GB/T 17167 用能单位能源计量器具配备和管理通则
GB/T 37779 数据中心能源管理体系实施指南
GB/T 40879 数据中心能效限定值及能效等级
DB11/T 1139 数据中心能耗限额标准
DB11/T 1638 数据中心能效监测与评价技术导则

3 术语和定义
GB/T 4979、DB11/T 1139、DB11/T 1638界定的以及下列术语和定义适用于本文件。

4 缩略语
下列缩略语适用于本文件。
CLF：制冷负载系数 (Cooling Load Factor)
CUE：碳利用率 (Carbon Usage Effectiveness)
HVDC：高压直流供电系统 (High-voltage direct Current)
PDU：电源分配单元 (Power Distribution Unit)
PLF：供电负载系数 (Power Load Factor)
PUE：电能利用效率 (Power Usage Effectiveness)
pPUE：局部电能利用效率 (Partial Power Usage Effectiveness)
RF：可再生能源利用率 (Renewable Energy Factor)
UPS：不间断电源 (Uninterruptible Power Supply)
WUE：水资源使用效率 (Water Usage Effectiveness)

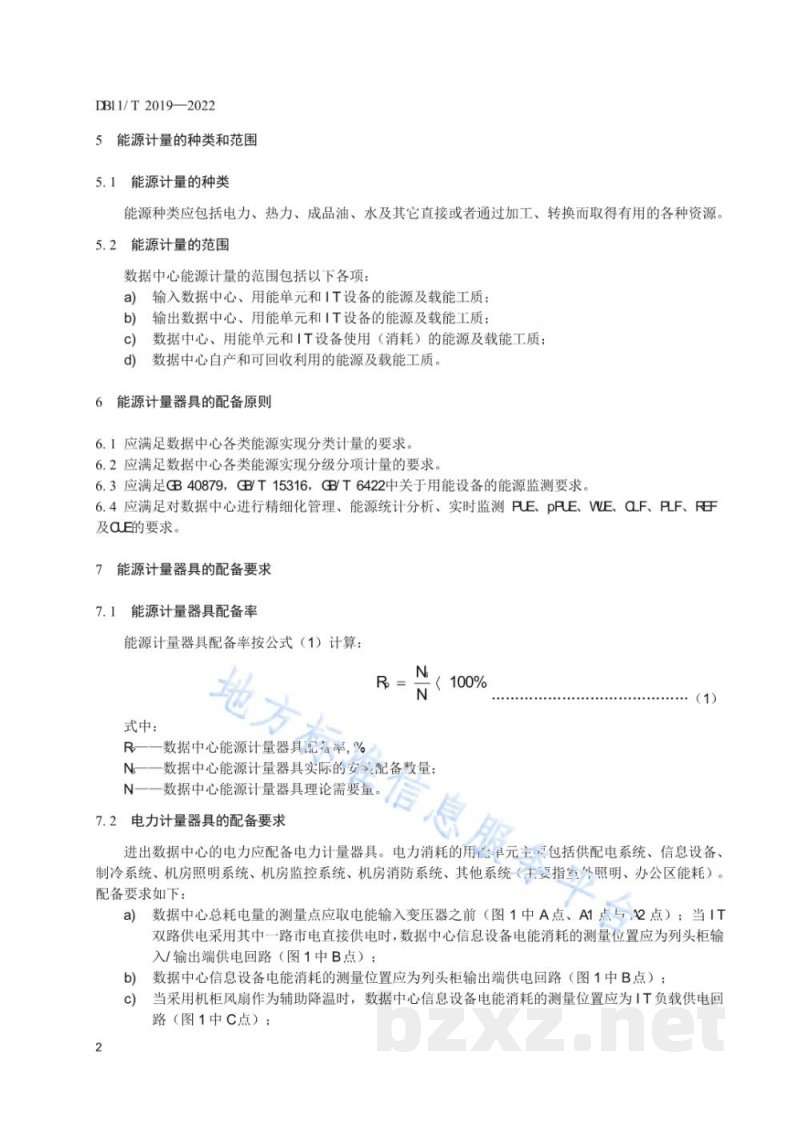

5 能源计量的种类和范围
5.1 能源计量的种类
能源种类应包括电力、热力、成品油、水及其它直接或者通过加工、转换而取得有用的各种资源。
5.2 能源计量的范围
数据中心能源计量的范围包括以下各项：
a) 输入数据中心、用能单元和IT设备的能源及载能工质；
b) 输出数据中心、用能单元和IT设备的能源及载能工质；
c) 数据中心、用能单元和IT设备使用（消耗）的能源及载能工质；
d) 数据中心自产和可回收利用的能源及载能工质。

6 能源计量器具的配备原则
6.1 应满足数据中心各类能源实现分类计量的要求。
6.2 应满足数据中心各类能源实现分级分项计量的要求。
6.3 应满足GB/T 40879、GB/T 15316、GB/T 6422中关于用能设备的能源监测要求。
6.4 应满足对数据中心进行精细化管理、能源统计分析、实时监测PUE、pPUE、WUE、CLF、PLF、RF及CUE的要求。

7 能源计量器具的配备要求
7.1 能源计量器具配备率
能源计量器具配备率按公式（1）计算：
R = (N / N_theory) × 100% (1)
式中：
R —— 数据中心能源计量器具配率，%；
N —— 数据中心能源计量器具实际的安设配备数量；
N_theory —— 数据中心能源计量器具理论需要量。

7.2 电力计量器具的配备要求
(1) 进出数据中心的电力应配备电力计量器具。
电力消耗的用能单元包括供配电系统、信息设备、制冷系统、机房照明系统、机房监控系统、机房消防系统、其他系统（主要指室外照明、办公区能耗）。配备要求如下：
a) 数据中心总耗电量的测量点应取电能输入变压器之前（图1中A点、A1点与2点）：当IT双路供电采用其中一路市电直接供电时，数据中心信息设备电能消耗的测量位置应为列头柜输入/输出端供电回路（图1中B点）；
b) 数据中心信息设备电能消耗的测量位置应为列头柜输出端供电回路（图1中B点）；当采用机柜风扇作为辅助降温时，数据中心信息设备电能消耗的测量位置应为IT负载供电回路（图1中C点）。
