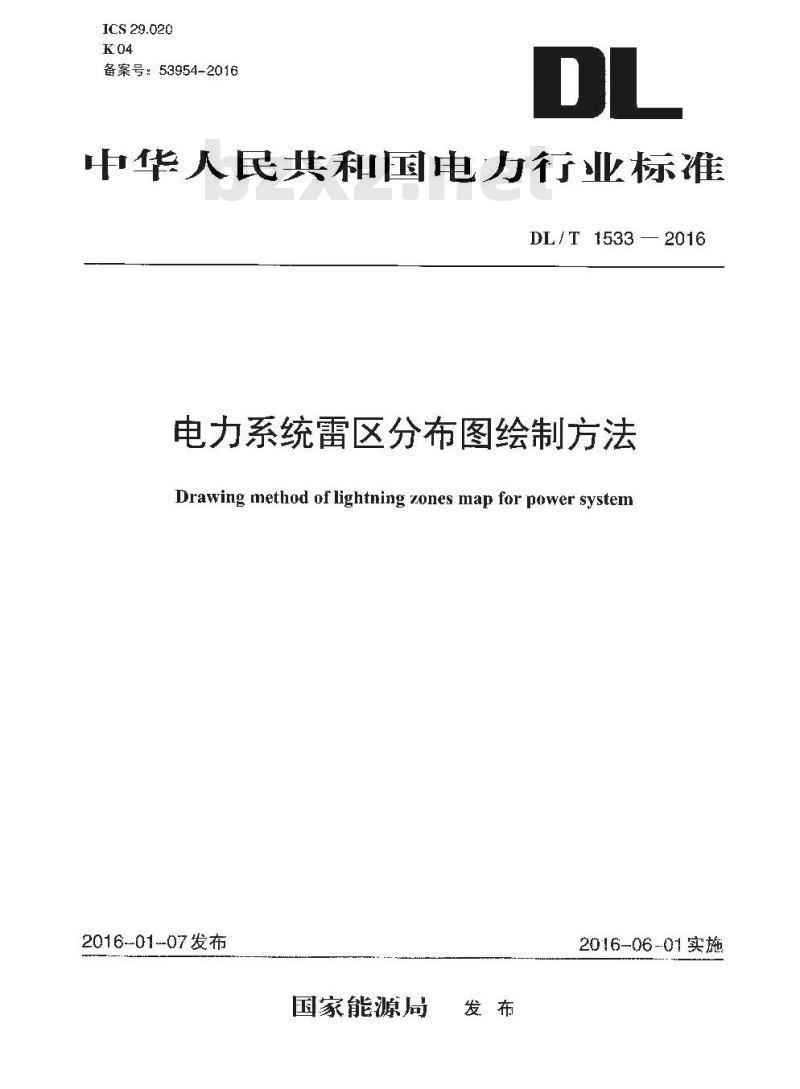

【DL电力标准】 电力系统雷区分布图绘制方法

DL/T 1533-2016.Drawing method of lightning zones map for power system.

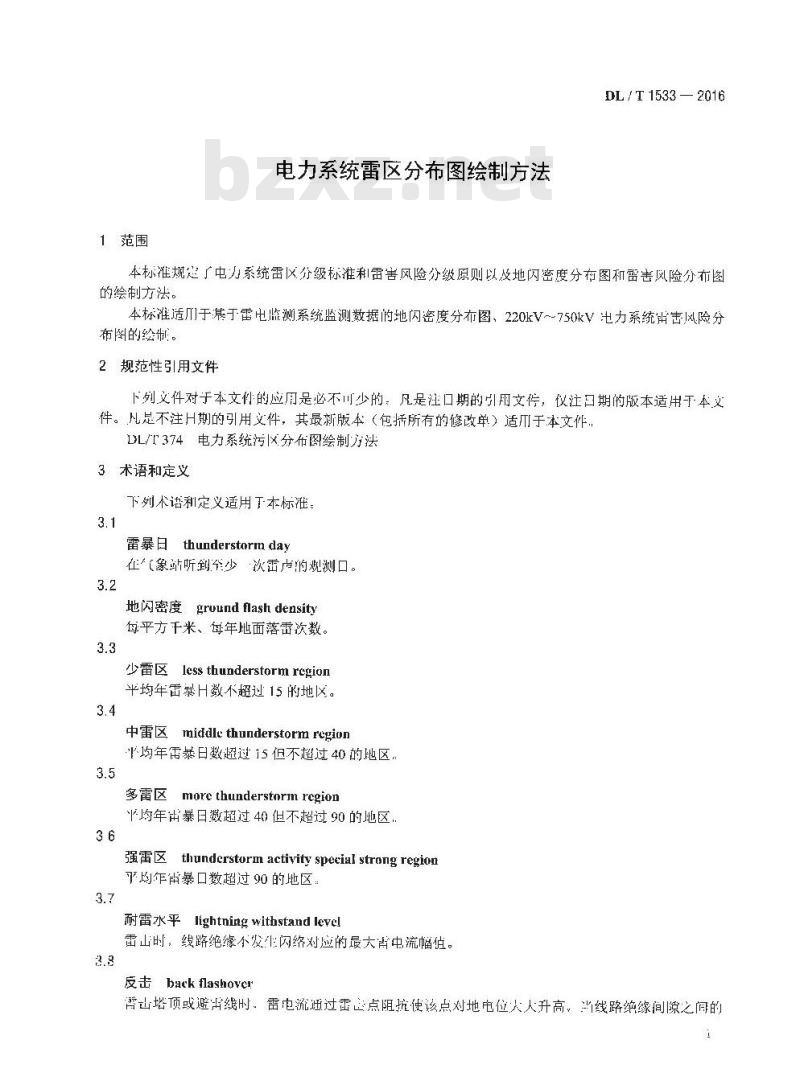

1范围.
DL/T 1533规定了电力系统雷区分级标准和雷害风险分级原则以及地闪密度分布图和雷害风险分布图的绘制方法。
DL/T 1533适用于基于雷电监测系统监测数据的地闪密度分布图、220kV~750kV电力系统雷害风险分布图的绘制。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本( 包括所有的修改单)适用于本文件。
DL/T374电力 系统污区分布图绘制方法
3术语和定义
下列术语和定义适用于本标准。
3.1雷暴日thunderstorm day
在气象站听到至少一次雷声的观测日。
3.2地闪密度ground flash density
每平方千米、每年地面落雷次数。
3.3少雷区less thunderstorm region
平均年雷暴日数不超过15的地区。
3.5多雷区 more thunderstorm region
平均年雷暴日数超过40但不超过90的地区。
3.6强雷区thunderstorm activity special strong region
平均年雷暴日数超过90的地区。
3.7耐雷水平lightning withstand leve!
雷击时，线路绝缘不发生闪络对应的最大雷电流幅值。
