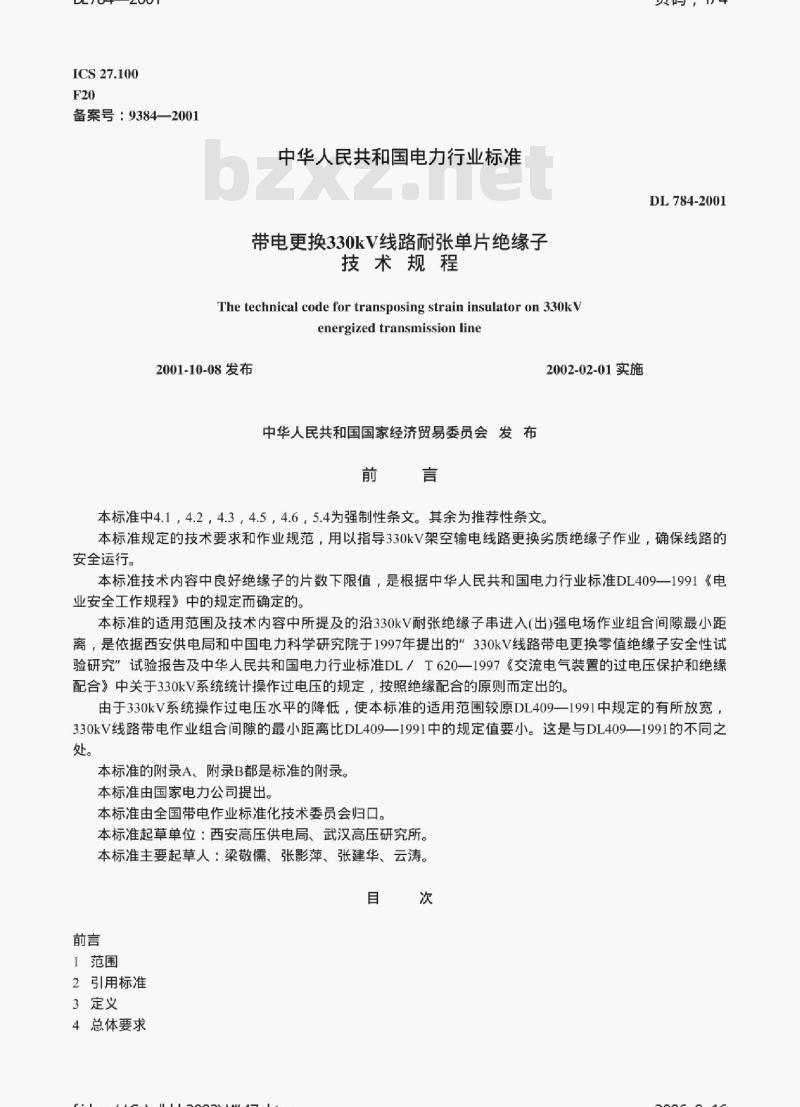

- DL 784-2001 带电更换330kV线路耐张单片绝缘子技术规程
【DL电力标准】 带电更换330kV线路耐张单片绝缘子技术规程
本网站 发布时间:
2023-06-18 19:32:37
- DL 784-2001
- 现行
标准号:
DL 784-2001
标准名称:
带电更换330kV线路耐张单片绝缘子技术规程
标准类别:
电力行业标准(DL)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
DL 784-2001.The technical code for transposing strain insulator on 330kV energized transmission line.

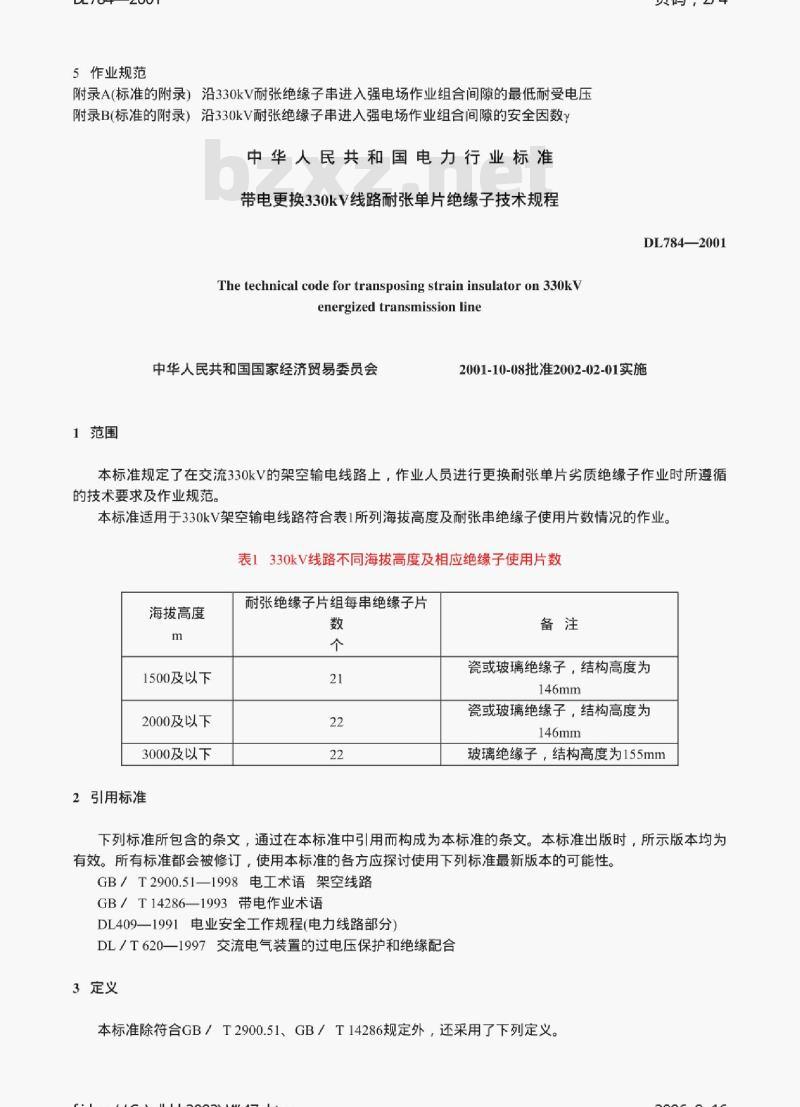

1范围
DL 784规定了在交流330kV的架空输电线路上,作业人员进行更换耐张单片劣质绝缘子作业时所遵循的技术要求及作业规范。
DL 784适用于330kV架空输电线路符合表1所列海拔高度及耐张串绝缘子使用片数情况的作业。
2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 2900.51一1998电工术语架空线路
GB/T 14286一1993 带电作业术语
DL409一1991 电业安全工作规程(电力线路部分)
DL/T 620一1997 交流电气装置的过电压保护和绝缘配合
3定义
本标准除符合GB/ T 2900.51、GB/ T 14286规定外,还采用了下列定义。

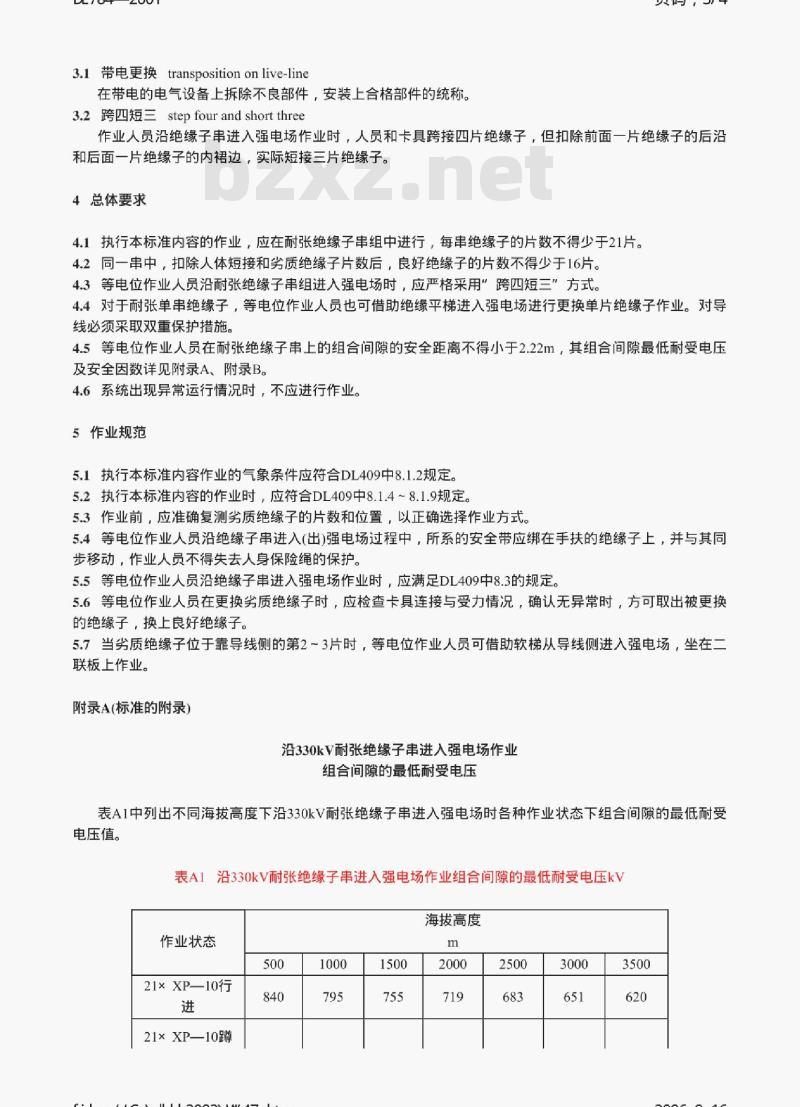

3.1带电更换transposition on live-line
在带电的电气设备上拆除不良部件,安装上合格部件的统称。
3.2跨四短三step four and short three
作业人员沿绝缘子串进入强电场作业时,人员和卡具跨接四片绝缘子,但扣除前面一片绝缘子的后沿和后面一片绝缘子的内裙边,实际短接三片绝缘子。
4总体要求
4.1执行本标准内容的作业,应在耐张绝缘子串组中进行,每串绝缘子的片数不得少于21片。
4.2同一串中,扣除人体短接和劣质绝缘子片数后,良好绝缘子的片数不得少于16片。
4.3等电位作业人员沿耐张绝缘子串组进入强电场时, 应严格采用”跨四短三”方式。
4.4对于耐张单串绝缘子,等电位作业人员也可借助绝缘平梯进入强电场进行更换单片绝缘子作业。对导线必须采取双重保护措施。

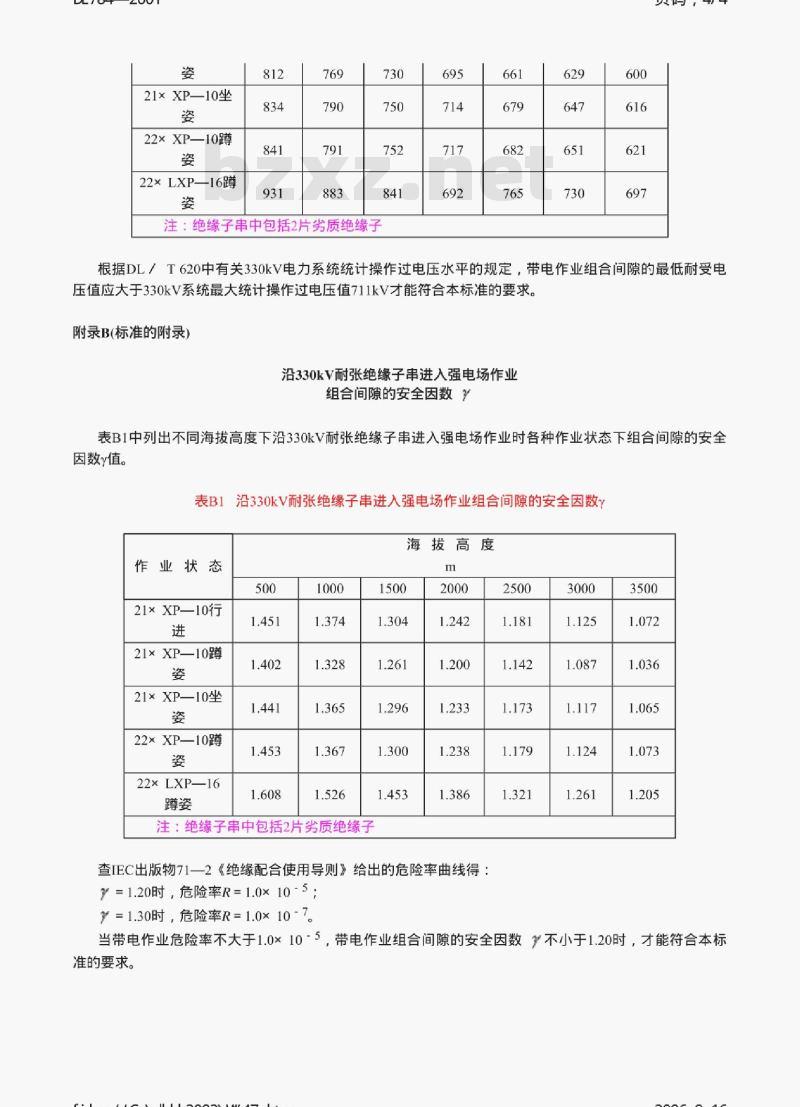

4.5等电位作业人员在耐张绝缘子串上的组合间隙的安全距离不得小于2.22m ,其组合间隙最低耐受电压及安全因数详见附录A、附录B。
4.6系统出现异常运行情况时,不应进行作业。
1范围
DL 784规定了在交流330kV的架空输电线路上,作业人员进行更换耐张单片劣质绝缘子作业时所遵循的技术要求及作业规范。
DL 784适用于330kV架空输电线路符合表1所列海拔高度及耐张串绝缘子使用片数情况的作业。
2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 2900.51一1998电工术语架空线路
GB/T 14286一1993 带电作业术语
DL409一1991 电业安全工作规程(电力线路部分)
DL/T 620一1997 交流电气装置的过电压保护和绝缘配合
3定义
本标准除符合GB/ T 2900.51、GB/ T 14286规定外,还采用了下列定义。
3.1带电更换transposition on live-line
在带电的电气设备上拆除不良部件,安装上合格部件的统称。
3.2跨四短三step four and short three
作业人员沿绝缘子串进入强电场作业时,人员和卡具跨接四片绝缘子,但扣除前面一片绝缘子的后沿和后面一片绝缘子的内裙边,实际短接三片绝缘子。
4总体要求
4.1执行本标准内容的作业,应在耐张绝缘子串组中进行,每串绝缘子的片数不得少于21片。
4.2同一串中,扣除人体短接和劣质绝缘子片数后,良好绝缘子的片数不得少于16片。
4.3等电位作业人员沿耐张绝缘子串组进入强电场时, 应严格采用”跨四短三”方式。
4.4对于耐张单串绝缘子,等电位作业人员也可借助绝缘平梯进入强电场进行更换单片绝缘子作业。对导线必须采取双重保护措施。
4.5等电位作业人员在耐张绝缘子串上的组合间隙的安全距离不得小于2.22m ,其组合间隙最低耐受电压及安全因数详见附录A、附录B。
4.6系统出现异常运行情况时,不应进行作业。
