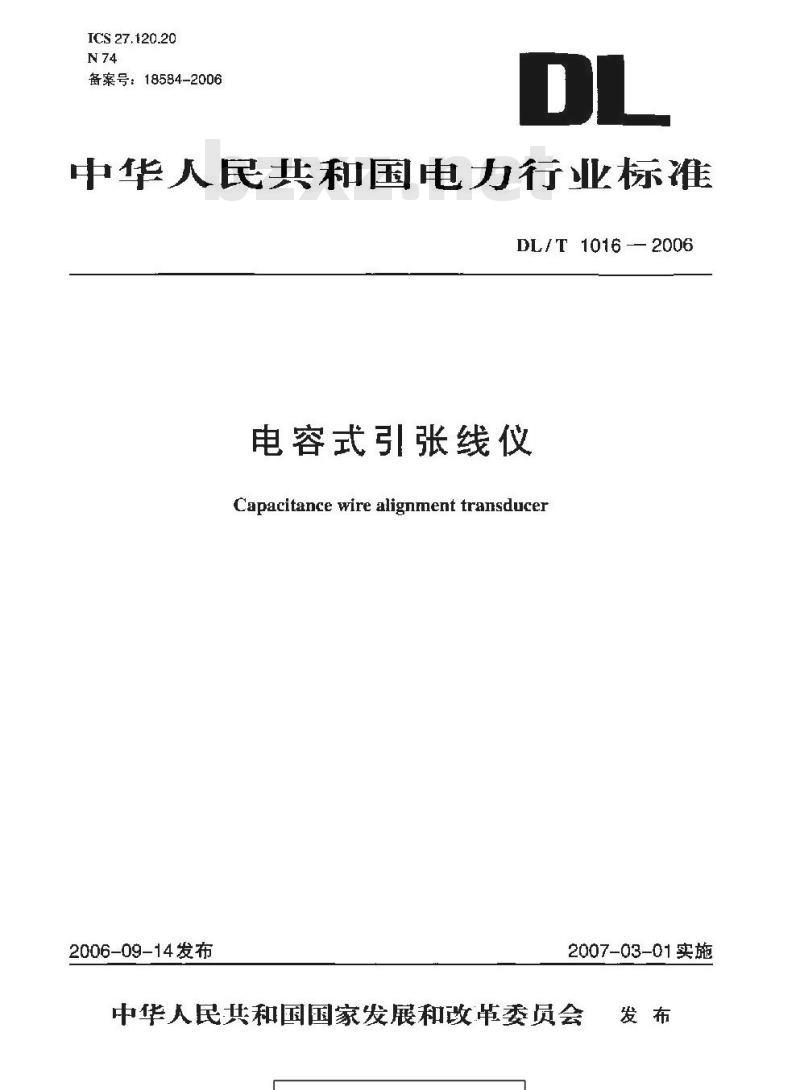

【DL电力标准】 电容式引张线仪

DL/T 1016-2006.Capacitance wire alignment transducer.

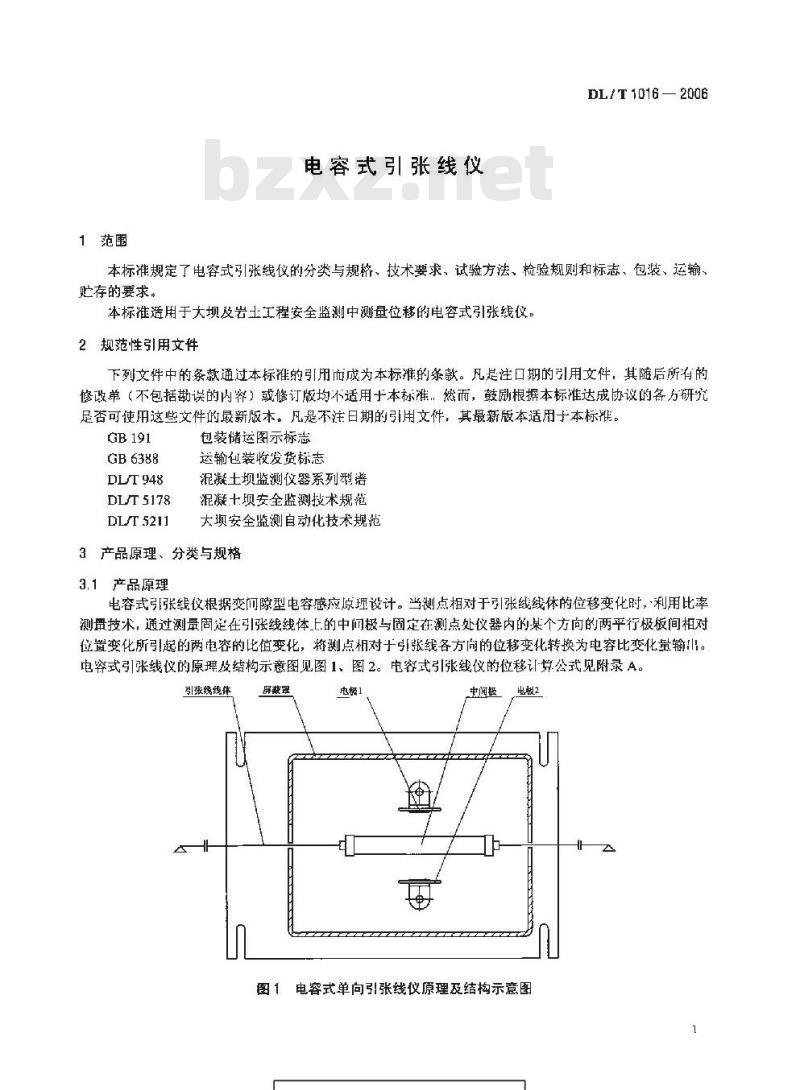

1范围
DL/T 1016规定了电容式引张线仪的分类与规格、技术要求、试验方法、检验规则和标志、包装、运输、贮存的要求。
DL/T 1016适用于大坝及岩土工程安全监测中测量位移的电容式引张线仪。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB 191   包装储运图示标志
GB 6388  运输包装收发货标志
DLT 948   混凝土坝监测仪器系列型谱
DLT 5178  混凝土坝安全监测技术规范
DLT 5211  大坝安全监测自动化技术规范
3产品原理、分类与规格
3.1产品原理

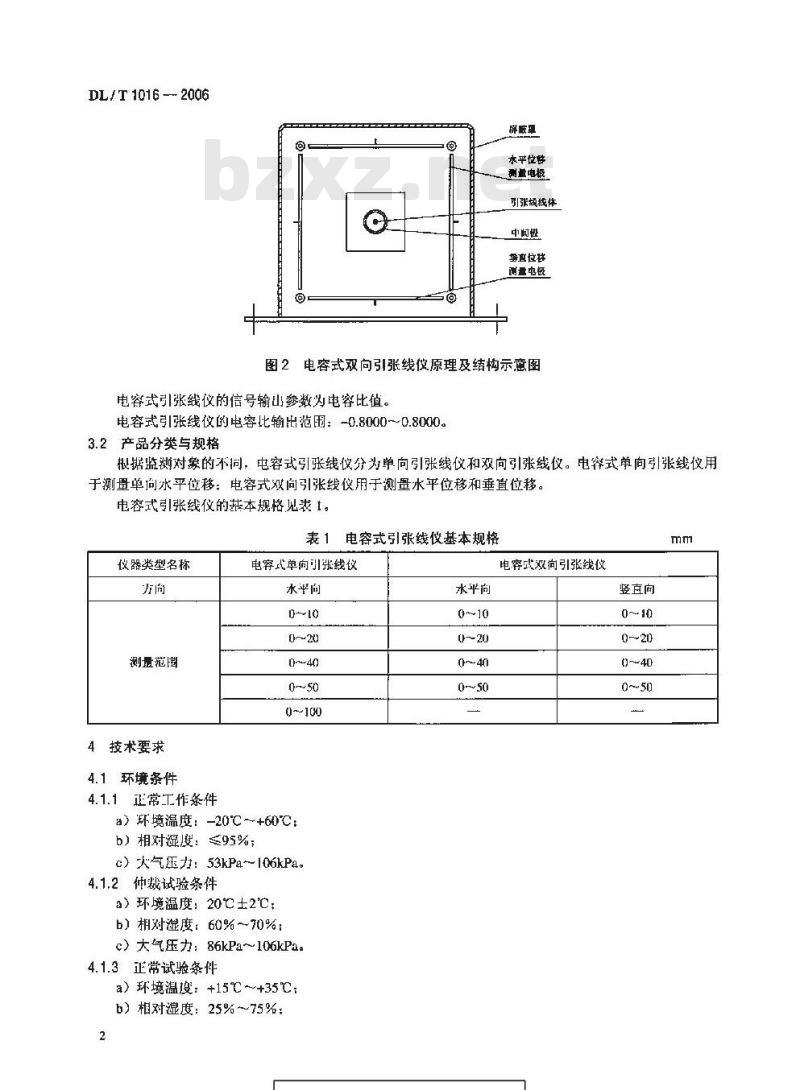

电容式引张线仪根据变间隙型电容感应原理设计。当测点相对于引张线线体的位移变化时，利用比率测量技术,通过测量固定在引张线线体上的中间极与固定在测点处仪器内的某个方向的两平行极板间相对位置变化所引起的两电容的比值变化，将测点相对于引张线各方向的位移变化转换为电容比变化量输出。电容式引张线仪的原理及结构示意图见图1、图2。电容式引张线仪的位移计算公式见附录A.
