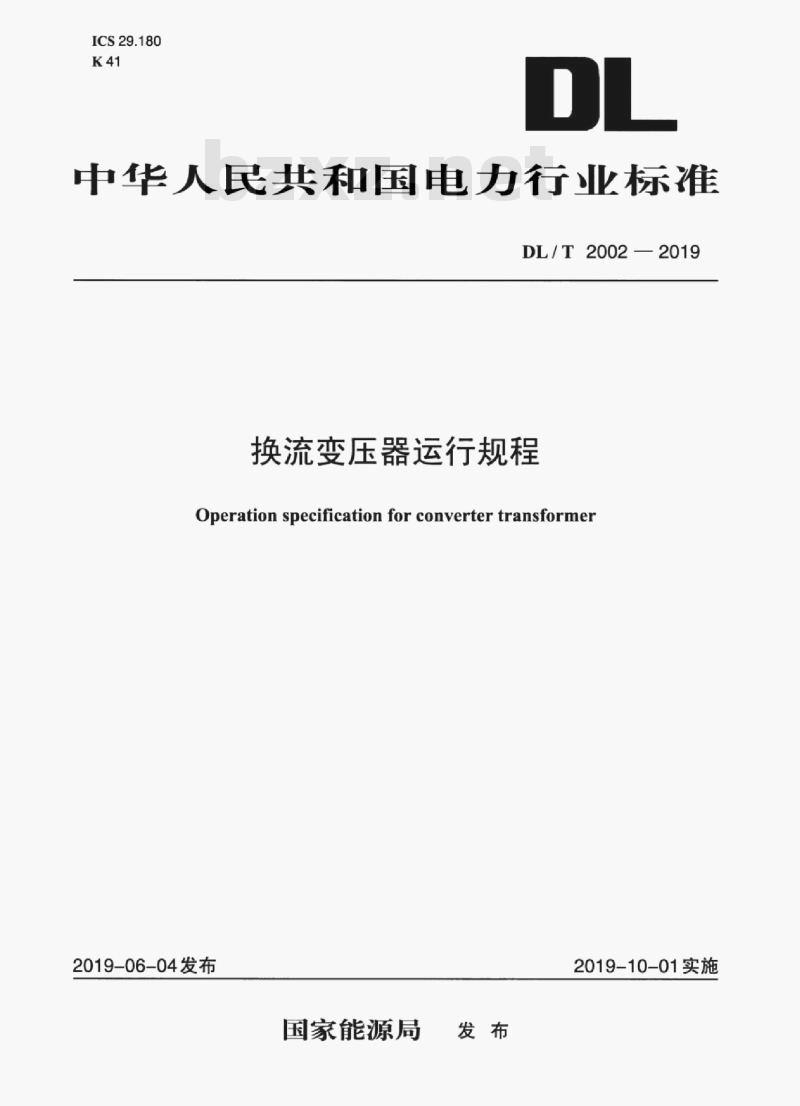

【DL电力标准】 换流变压器运行规程

DL/T 2002-2019.Operation specification for converter transformer.

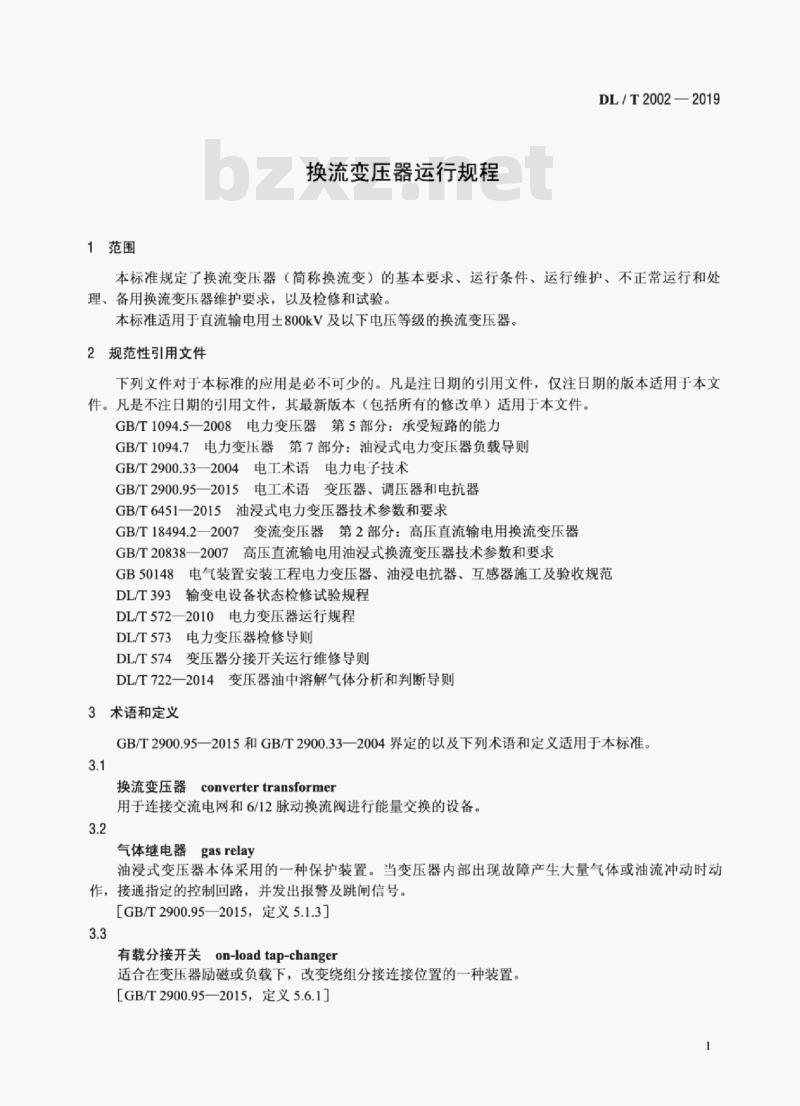

1范围
DL/T 2002规定了换流变压器(简称换流变)的基本要求、运行条件、运行维护、不正常运行和处理、备用换流变压器维护要求，以及检修和试验。
DL/T 2002适用于直流输电用±800kV及以下电压等级的换流变压器。
2术语和定义
GB/T 2900.95-2015 和GB/T 2900.33-2004 界定的以及下列术语和定义适用于本标准。
2.1换流变压器 converter transformer
用于连接交流电网和6/12脉动换流阀进行能量交换的设备。
2.2气体继电器 gas relay
油浸式变压器本体采用的一种保护装置。当变压器内部出现故障产生大量气体或油流冲动时动作，接通指定的控制回路，并发出报警及跳闸信号。
[GB/T 2900.95- 2015， 定义5.1.3]
3基本要求
3.1保护装置
3.1.1换流变应 按GB 20838- 2007 等有关标准及厂家规定装设保护装置。
3.1.2换流变的安全保护装置、 油保护装置应符合相应标准的要求。
3.1.3换流变气体继 电器安装时应使油管沿气体继电器油流方向有1%~1.5%的升高坡度(制造厂有规定的按制造厂规定安装)。换流变气体继电器应配置采用耐腐蚀、防老化材质的防雨罩，二次电缆进入气体继电器前应设置滴水弯，避免接点受潮误动。
