【G353-1～3】 钢筋混凝土屋面梁（2004年合订本）

钢筋混凝土屋面梁

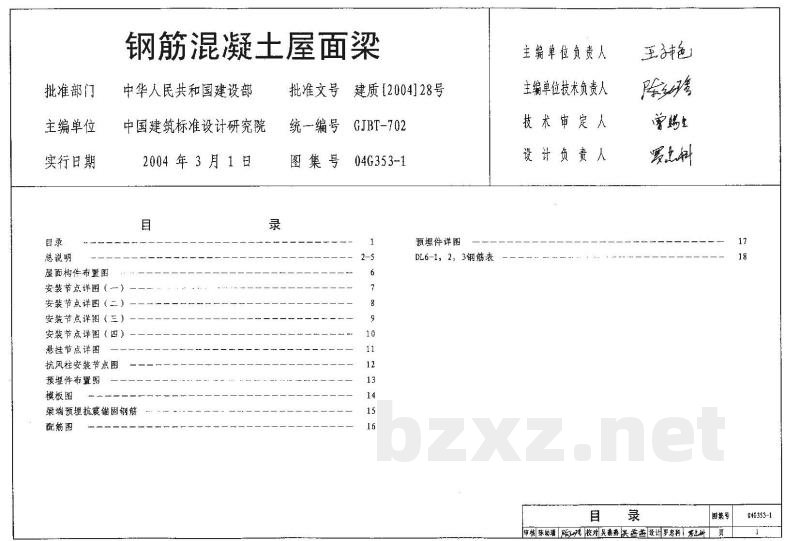

目 录

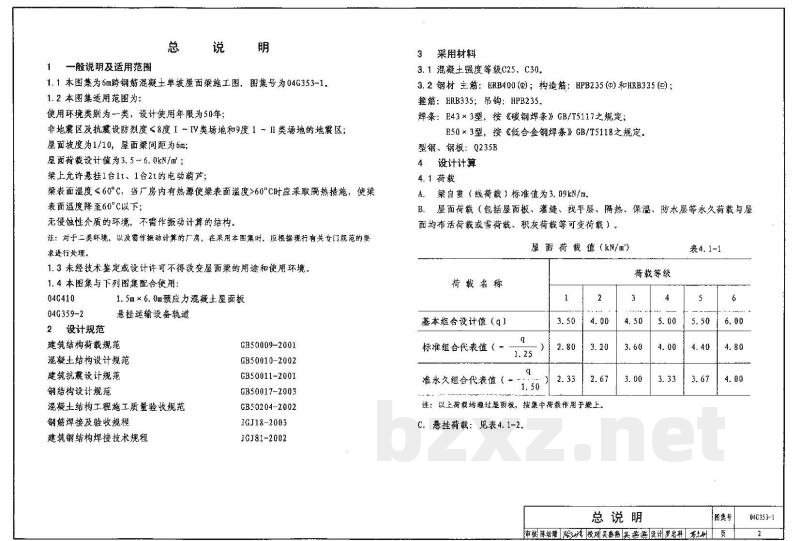

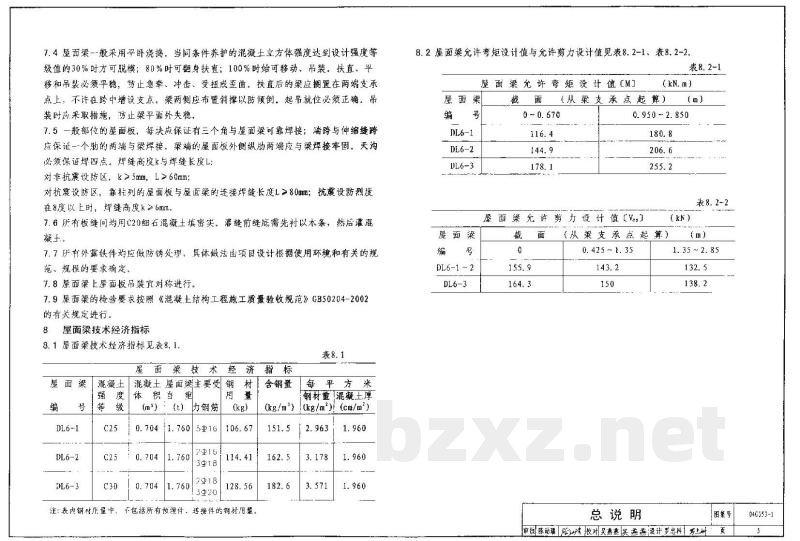

总说明

1 一般说明及适用范围

1.1 本图集为6m钢钢筋混凝土单坡屋面施工图，图集号为04G359-1。

1.2 本图集适用范围为：

使用环境类别为一类，设计使用年限为50年；

非地震区及抗震设防烈度≤8度I-IV类场地和9度I-II类场地的地震区；

屋面坡度为1/10，屋面梁间距为6m；

屋面荷载设计值为3.5~6.0kN/m²；

架上允许悬挂1台1t、1台2t的电动葫芦；

梁表面温度≤60°C，当厂房内有热源使梁表面温度＞60°C时应采取隔热措施，使梁表面温度降至60°C以下；

无侵蚀性介质的环境，不需作振动计算的结构。

注：对于二类环境、以及需作振动计算的厂房，在采用本图集时，应根据现行有关专门规范的要求进行处理。

1.3 未经技术鉴定或设计许可不得改变屋面梁的用途和使用环境。

1.4 本图集与下列图集配合使用：

2 设计规范

3 采用材料

3.1 混凝土强度等级C25、C30。

3.2 钢材：主筋：HRB400(Ⅲ)；构造筋：HPB235(Ⅰ)和HRB335(Ⅱ)；

箍筋：HRB335；吊钩：HPB235。

焊条：E43×3型，按《碳钢焊条》GB/T5117之规定；

E50×3型，按《低合金钢焊条》GB/T5118之规定。

型钢、钢板：Q235B

4 设计计算

4.1 荷载

A. 梁自重（线荷载）标准值为3.09kN/m。

B. 屋面荷载（包括屋面板、灌缝、找平层、隔热、保温、防水层等永久荷载与屋面均布活荷载或雪荷载、积灰荷载等可变荷载）。

注：以上荷载均通过屋面板，按集中荷载作用于架上。

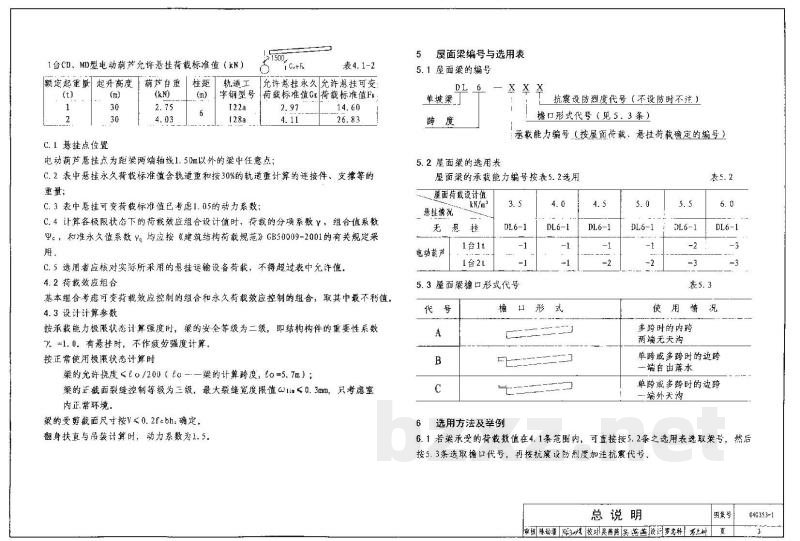

C. 悬挂荷载：见表4.1-2。

表4.1-2

C.1 悬挂点位置

电动葫芦悬挂点为距梁两端轴线1.50m以外的梁中任意点。

C.2 表中悬挂永久荷载标准值含轨道重和按30%的轨道重计算的连接件、支撑的重量；

C.3 表中悬挂可变荷载标准值已考虑1.05的动力系数；

C.4 计算各极限状态下的荷载效应组合设计值时，荷载的分项系数γ_G、组合值系数ψ_c和准永久值系数ψ_q均应按《建筑结构荷载规范》GB50009-2001的有关规定采用。

C.5 选用者应核对实际所采用的悬挂运输设备荷载，不得超过表中允许值。

4.2 荷载效应组合

基本组合考虑可变荷载效应控制的组合和永久荷载效应控制的组合，取其中最不利值。

4.3 设计计算参数

按承载能力极限状态计算强度时，梁的安全等级为二级。即结构构件的重要性系数γ₀=1.0。有悬挂时，不作疲劳强度计算。

按正常使用极限状态计算时：

梁的正截面裂缝控制等级为三级，最大裂缝宽度限值ω_lim=0.3mm。只考虑室内正常环境。

梁的受弯截面尺寸按V≤0.2f_tbh₀确定。

翻身起直与吊装计算时，动力系数为1.5。

5 屋面梁编号与选用表

5.1 屋面梁的编号

5.2 屋面梁的选用表

表5.2

5.3 屋面梁檐口形式代号

表5.3

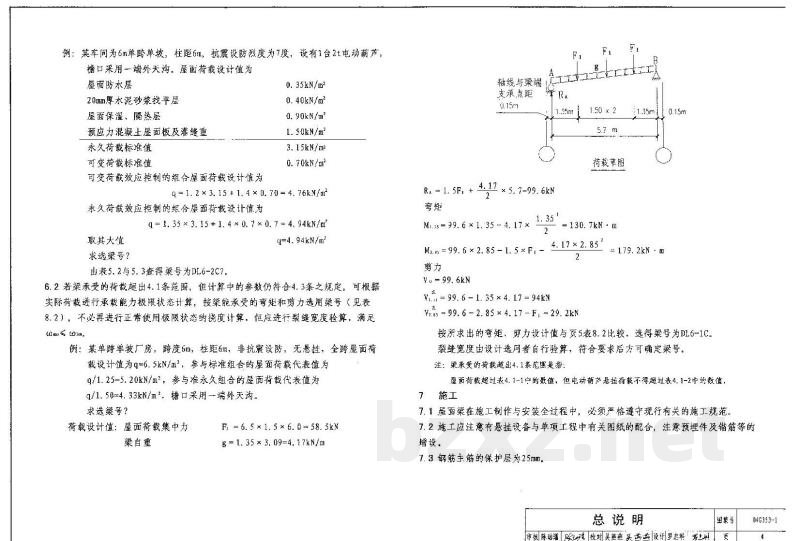

6 选用方法及举例

6.1 若梁承受的荷载数值在4.1条范围内，可直接按表5.2之选用表选取梁号，然后按5.3条选取檐口代号；再按抗震设防烈度加注抗震代号。
