【04G320】 钢筋混凝土基础梁

钢筋混凝土基础梁

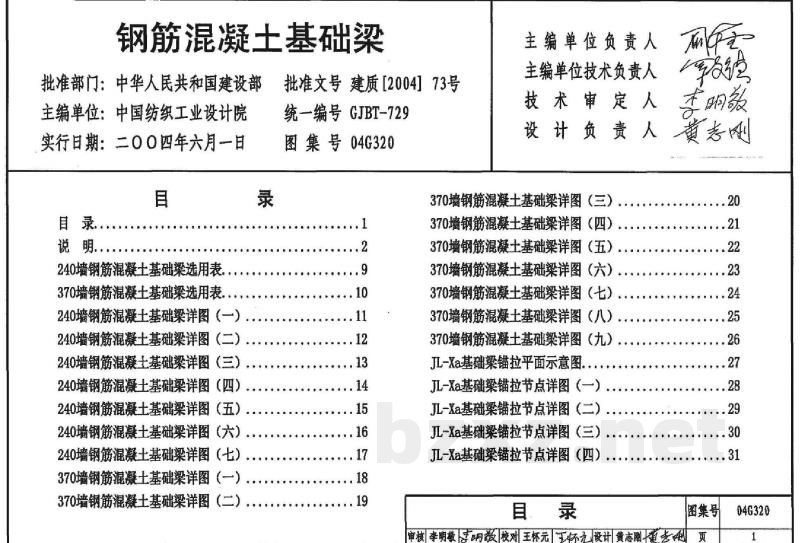

目 录

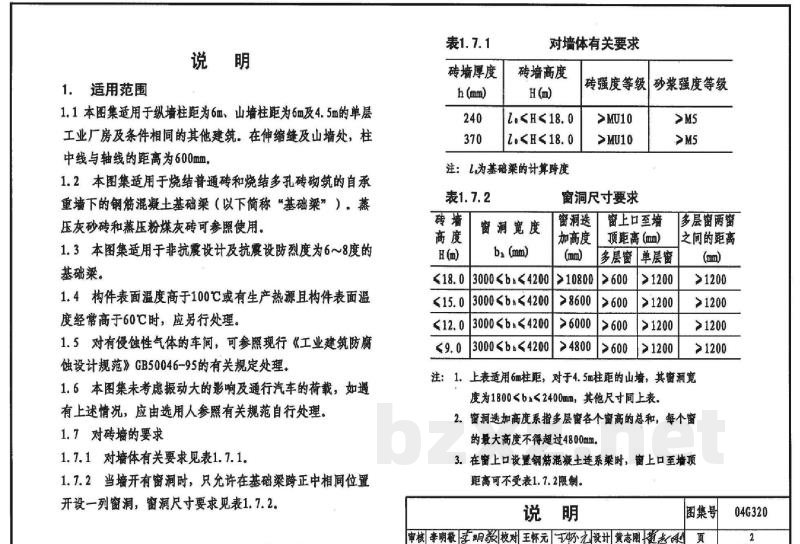

说 明

1. 适用范围

1. 本图集适用于纵墙柱距为6m、山墙柱距为6m及4.5m的单层工业厂房及条件相同的其他建筑。在伸缩缝及山墙处，柱中线与轴线的距离为600mm。
2. 本图集适用于烧结普通砖和烧结多孔砖砌筑的自承重墙下的钢筋混凝土基础梁（以下简称“基础梁”）。蒸压灰砂砖和蒸压粉煤灰砖可参照使用。
3. 本图集适用于非抗震设计及抗震设防烈度为6~8度的基础梁。
4. 构件表面温度高于100℃或有生产热源且构件表面温度经常高于60℃时，应另行处理。
5. 对有侵蚀性气体的车间，可参照现行《工业建筑防腐设计规程》GB50046-95的有关规定处理。
6. 本图集未考虑振动大的影响及通行汽车的荷载，如遇有上述情况，应由选用人参照有关规范自行处理。

1.7 对砖墙的要求

1. 1.7.1 对墙体有关要求见表1.7.1。
2. 1.7.2 当墙开有窗洞时，只允许在基础梁跨正中相同位置开设一列窗洞，窗洞尺寸要求见表1.7.2。

表1.7.1              对墙体有关要求

注： $L_0$为墙梁的计算跨度。

表1.7.2              窗洞尺寸要求

注：1. 上表适用6m柱距，对于4.5m柱距的山墙，其窗洞宽度为$1800 \le b_s < 2400mm$，其他尺寸同表。

2. 窗洞迭加高度系指多层窗各个窗高的总和，每个窗的最大高度不得超过4800mm。

3. 在窗上口设置钢筋混凝土连系梁时，窗上口至墙顶距离可不表1.7.2限制。

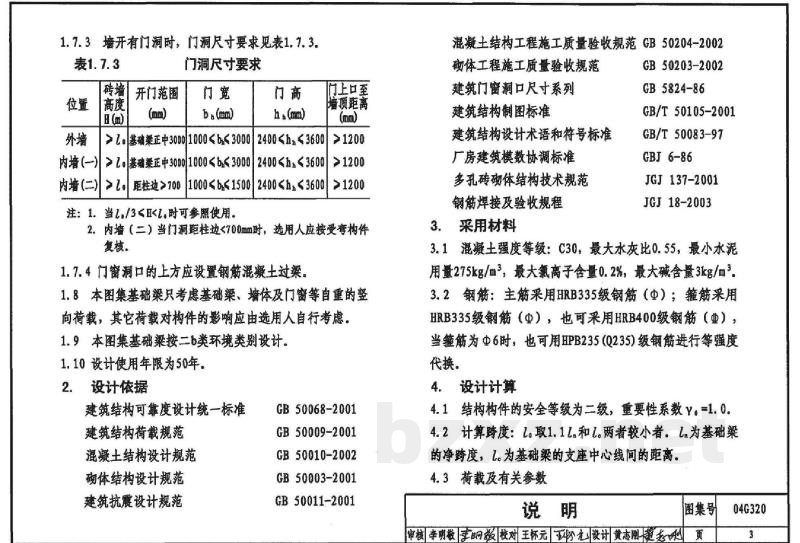

1.7.3 墙开有门洞时,门洞尺寸要求见表1.7.3。

表1.7.3    门洞尺寸要求

注：1. 当 L₀/3 < H < L₀ 时可参照使用。

2. 内墙(二)当门洞距柱边<700mm时,选用人员应按受弯构件复核。

1.7.4 门窗洞口的上方应设置钢筋混凝土过梁。

1.8 本图集基础梁只考虑基础梁、墙体及门窗等自重的竖向荷载，其它荷载对构件的影响应由选用者自行考虑。

1.9 本图集基础梁按2b类环境类别设计。

1.10 设计使用年限为50年。

2. 设计依据

3. 采用材料

3.1 混凝土强度等级：C30，最大水灰比0.55，最小水泥用量275kg/m³，最大氯离子含量0.2%，最大碱含量3kg/m³。

3.2 钢筋：主筋采用HRB335级钢筋(Φ)；箍筋采用HPB235(Q235)级钢筋进行等强度代换。
当箍筋为φ6时，也可用HRB400级钢筋(Φ)，

4. 设计计算

4.1 结构构件的安全等级为二级,重要性系数 γ₀=1.0。

4.2 计算跨度：L₀取1.1L和Lₙ两者较小者。L为基础梁的净跨度，Lₙ为基础梁的支座中心线间的距离。

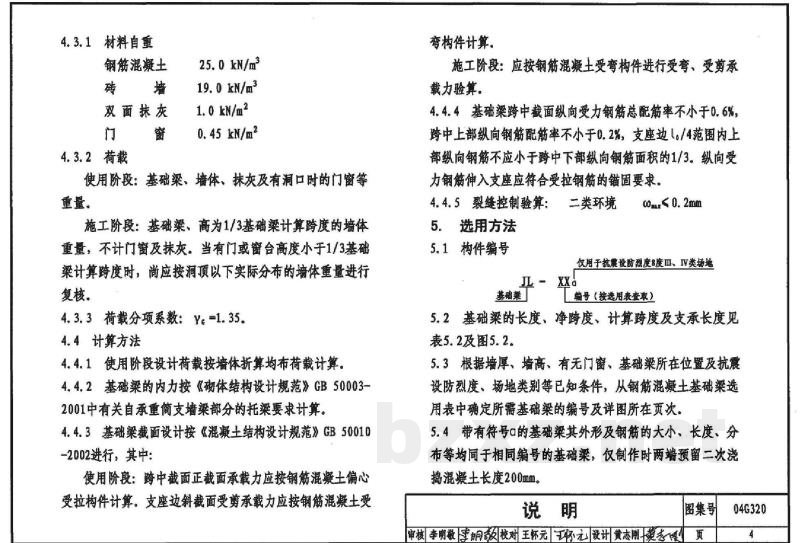

4.3 荷载及有关参数
