【12J003】 室外工程

　　12J003《室外工程》国家建筑标准设计图集是对02J003《室外工程》的全面修编。新图集适用于新建、改建、扩建的民用与工业建筑室外工程。供建筑师及景观设计人员直接选用，由施工单位照图施工，也可供教学人员及相关专业学生参考使用。图集主要编入室外工程常用的散水、坡道、台阶、栏杆、道路、挡墙、花池、水景、廊架、车棚、围墙、门柱等部分的构造详图。　　图集所编内容丰富，满足建筑设计、施工的需要，满足绿色环保的要求，采用新颖、美观的式样，在结构形式、建筑材料的选用上，充分考虑了多样性，工艺有特色，力求反映新技术、新构造。图集编入的内容按施工图深度编制，部分内容配置了相应的结构施工图，形成了完整的单体设计，构造合理、专业性强、方便使用。　　图集采用新的编排方式，部分内容尽量配上实例彩图，方便使用者直观选用。说明编制详尽，选用要点、边界条件明确，适用范围、使用环境及选用方法交代清晰。查阅方便、选用快捷。

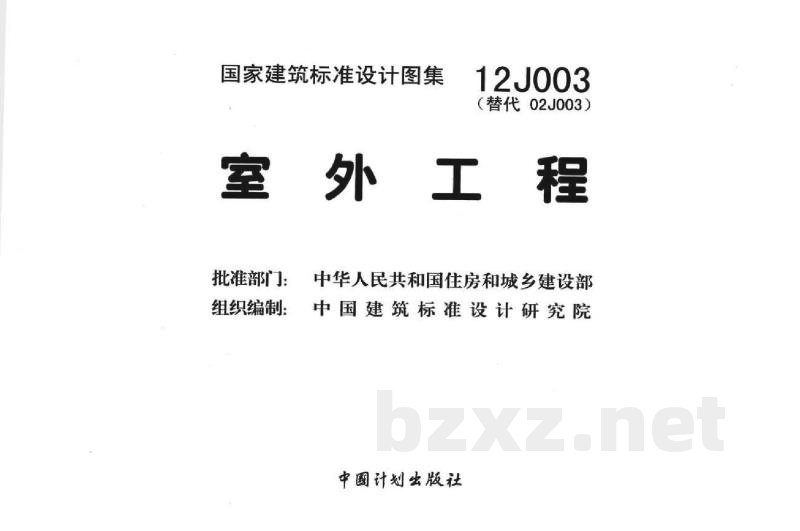

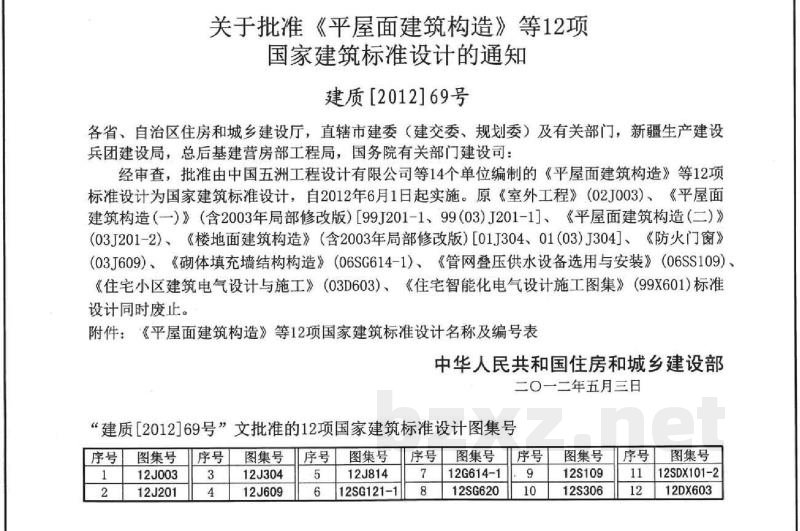

国家建筑标准设计图集 12J003（替代 02J003）《室外工程》 批准部门：中华人民共和国住房和城乡建设部 组织编制：中国建筑标准设计研究院、中国计划出版社 关于批准《平屋面建筑构造》等12项国家建筑标准设计的通知（建质[2012]69号） 经审查，批准由中国五洲工程设计有限公司等14个单位编制的《平屋面建筑构造》等12项标准设计为国家建筑标准设计，自2012年6月1日起实施。原《室外工程》（02J003）、《平屋面建筑构造（一）》（含2003年局部修改版）[99J201-1、99（03）J201-11、《平屋面建筑构造（二）》（03J201-2）、《楼地面建筑构造》（含2003年局部修改版）[01J304、01（03）J304I、《防火门窗》（03J609）、《砌体填充墙结构构造》（06SG614-1），《管网叠压供水设备选用与安装》（06SS109）、《住宅小区建筑电气设计与施工》（03D603）、《住宅智能化电气设计施工图集》（99X601）标准设计同时废止。 图集目录： A 散水、坡道 B 台阶、栏杆 C 道路、挡墙 D 花池、水景 E 廊架、车棚 F 围墙、门柱 1. 编制依据 1.1 本图集是根据中华人民共和国住房和城乡建设部建质函[2011]82号文“关于印发《2011年国家建筑标准设计编制工作计划》的通知”对原《室外工程》02J003进行修编的。 1.2 本图集依据下列标准规范： 《房屋建筑制图统一标准》、《建筑制图标准》、《民用建筑设计通则》、《城市道路工程设计规范》、《混凝土结构设计规范》、《建筑地基基础设计规范》、《木结构设计规范》、《建筑结构荷载规范》等相关国家标准。当依据的标准规范进行修订或有新的标准规范出版实施时，应对本图集相关内容进行复核后选用，并按新的标准规范执行。 2. 适用范围 2.1 本图集适用于新建，改建，扩建的民用建筑及一般工业建筑的室外工程。 2.2 本图集供建筑设计、景观设计及施工安装人员使用。 2.3 本图集适用于抗震设防烈度小于或等于8度的地区。 2.4 本图集结构部分仅适用于一类、二a类、二b类环境且基本雪压小于等于0.4kN/m²、基本风压小于等于0.45kN/m²的地区，其他环境及地区应按国家相关规范要求采取相应构造措施并进行受力验算。 3. 编制原则 本图集的编制力求有所创新，以顺应当今新技术与新材料的发展，满足建筑室外工程设计方面的需要。图集内容在保留原图集中技术成熟仍适用的部分外，又增加了新的内容及做法。 4. 图集内容 本图集主要内容包括以下六个部分：A 散水、坡道；B 台阶、栏杆；C 道路、挡墙；D 花池、水景；E 廊架、车棚；F 围墙、门柱。 5. 设计说明 5.1 散水、坡道 5.1.1 散水宽度应根据建筑物所在地土壤性质、气候条件、建筑物高度和屋面排水形式确定，宜为0.60~1.00m。当采用无组织排水时，散水宽度可按檐口线放出0.20~0.30m。 5.1.2 用于湿陷性黄土地区、膨胀土地区的散水，宽度和坡度应根据工程具体情况设计并满足规范要求。 5.1.3 在寒冷、严寒冻胀土地区，散水及明沟、坡道应与主体承重结构断开。防冻胀层做法按工程设计。 5.1.4 散水每隔6~10m需设伸缩缝一道，混凝土排水沟的变形缝最大间距为20m，缝宽20mm，缝内填嵌缝膏。 5.1.5 坡道的坡度不宜大于1:10，应有防滑设施；自行车坡道坡度不宜大于1:5，应有辅助梯步。 5.1.6 无障碍坡道应按《无障碍设计规范》GB50763-2012的规定设置。 5.2 台阶、栏杆 5.2.1 台阶的平面尺寸应在施工图中注明。台阶路步宽度不宜小于0.30m，踏步高度不宜大于0.15m且不宜小于0.10m，踏步应有防滑设施。 5.2.2 台阶高度超过0.70m并侧面临空时，应有防护设施。 5.2.3 残疾人、老年人、幼儿园及中小学校等专用台阶及栏杆按相关规范的规定另行设计。 5.2.4 在寒冷、严寒冻胀土地区，室外台阶应与主体承重结构断开。防冻胀层做法按工程设计。 5.2.5 大台阶栏杆下方的钢筋混凝土部位及预埋件，应经过结构计算并应满足栏杆承受荷载的要求。 5.2.6 本图集提供的各种类型栏杆顶部水平荷载为1.0kN/m，实际工程还应符合《建筑结构荷载规范》GB50009-2001（2006年版）的各项要求。 5.2.7 选用栏杆、栏板时应根据建筑物的使用功能，合理安全地选用栏杆、栏板的材质及样式。住宅等儿童经常活动的建筑和场所，不应选用有横向花饰的栏杆，以免儿童攀爬发生危险。 5.3 道路、挡墙 5.3.1 道路适用于住宅小区、民用建筑前广场、工厂企业区内的道路。 5.3.2 道路铺装不宜使用大面积釉面和磨光面层材料。 5.3.3 路缘石按材质分为混凝土、石材等。 5.3.4 本图集小挡墙适用于高度小于等于2.00m的挡墙，当高度大于2.00m时应另行设计。当挡墙高度超过0.70m并有人行时，应设栏墙或栏杆等防护设施。 5.3.5 道路横向坡度：机动车、非机动车道横向坡度为1.5%~2.5%；人行道横向坡度为1.0%~2.0%。 5.3.6 道路纵向坡度： - 机动车道：最小纵坡 >0.20%，最大纵坡 <8.00%（坡长≤200m）。 - 非机动车道：最小纵坡 >0.20%，最大纵坡 ≤3.00%（坡长≤200m）。 - 人行道：最小纵坡 >0.20%，最大纵坡 <8.00%（坡长≤50m）。 - 多雪严寒地区：机动车最大纵坡 ≤5.00%（坡长≤600m），非机动车最大纵坡 ≤2.00%（坡长≤100m），人行道最大纵坡 ≤4.00%（坡长≤400m）。 5.3.7 路宽小于5m时，混凝土沿路纵向每隔4m分块做缩缝；路宽大于5m时，沿
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。

12J003

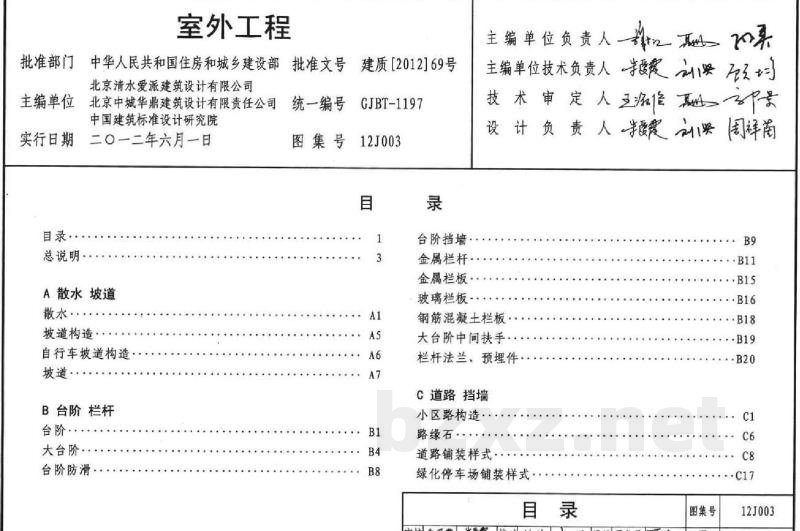

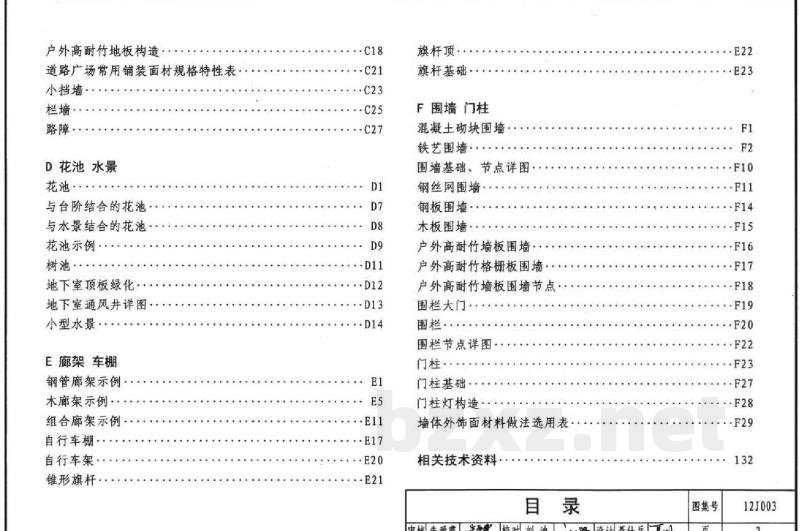

目录
总说明
A 散水 坡道
散水
坡道构造
自行车坡道构造
坡道
B 台阶 栏杆
台阶
大台阶
台阶防滑
台阶挡墙
金属栏杆
金属栏板
玻璃栏板
钢筋混凝土栏板
大台阶中间扶手
栏杆法兰、预埋件
C 道路 挡墙
小区路构造
路缘石
道路铺装样式
绿化停车场铺装样式
户外高耐竹地板构造
道路广场常用铺装面材规格特性表
小挡墙
栏墙
路障
D 花池 水景
花池
与台阶结合的花池
与水景结合的花池
花池示例
树池
地下室顶板绿化
地下室通风井详图
小型水景
E 廊架 车棚
钢管廊架示例
木廊架示例
组合廊架示例
自行车棚
自行车架
锥形旗杆
旗杆顶
旗杆基础
F 围墙 门柱
混凝土砌块围墙
铁艺围墙
围墙基础、节点详图
钢丝网围墙
钢板围墙
木板围墙
户外高耐竹墙板围墙
户外高耐竹格栅板围墙
户外高耐竹墙板围墙节点
围栏大门
围栏
围栏节点详图
门柱
门柱基础
门柱灯构造
墙体外饰面材料做法选用表
相关技术资料
