【06J106】 挡雨板及栈台雨篷

挡雨板及栈台雨篷

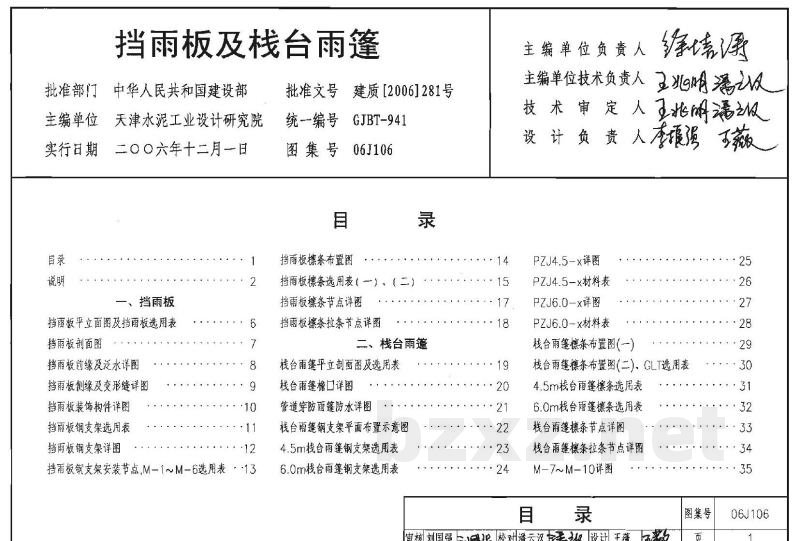

目 录

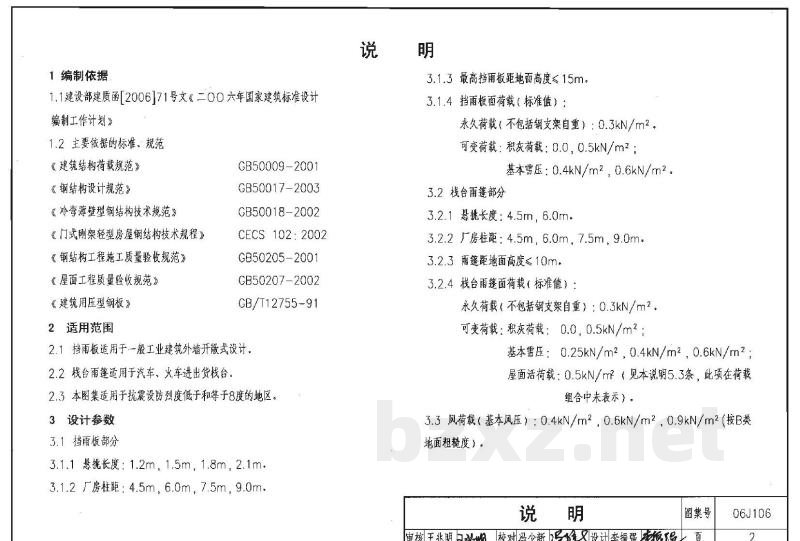

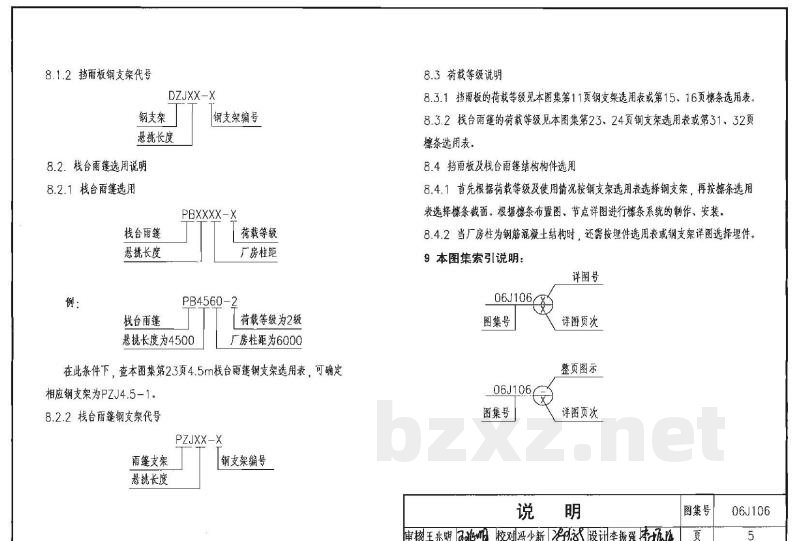

说 明

1 编制依据

1.1 建设部建质函[2006]71号文《二〇〇六年国家建筑标准设计编辑工作计划》

1.2 主要依据的标准、规范

2 适用范围

2.1 挡雨板适用于一般工业建筑外端开敞式设计。

2.2 栈台雨蓬适用于汽车、火车进出货栈台。

2.3 本图集适用于抗震设防烈度低于和等于8度的地区。

3 设计参数

3.1 挡雨板部分

3.1.1 悬挑长度：1.2m, 1.5m, 1.8m, 2.1m。

3.1.2 厂房柱距：4.5m, 6.0m, 7.5m, 9.0m。

3.1.3 最高挡雨板距地面高度≤15m。

3.1.4 挡雨板面荷载（标准值）：

• 永久荷载（不包括钢支架自重）：0.3kN/m²。
• 可变荷载：积灰荷载：0.0，0.5kN/m²；
• 基本雪压：0.4kN/m²，0.6kN/m²。

3.2 栈台雨蓬部分

3.2.1 悬挑长度：4.5m, 6.0m。

3.2.2 厂房柱距：4.5m, 6.0m, 7.5m, 9.0m。

3.2.3 雨蓬距地面高度≤10m。

3.2.4 栈台雨蓬面荷载（标准值）：

• 永久荷载（不包括钢支架自重）：0.3kN/m²。
• 可变荷载：积灰荷载：0.0，0.5kN/m²；
• 基本雪压：0.25kN/m², 0.4kN/m², 0.6kN/m²；
• 屋面活荷载：0.5kN/m²（见本说明5.3条，此项在荷载组合中未表示）。

3.3 风荷载（基本风压）：0.4kN/m², 0.6kN/m², 0.9kN/m² (按B类地面粗糙度)。

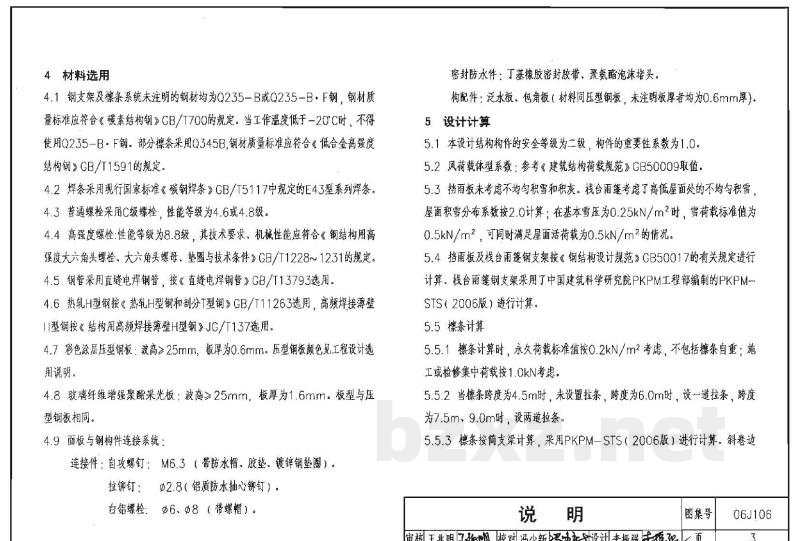

4 材料选用

4.1 钢支架及檩条系统未注明的钢材均为Q235-B或Q235-B-F钢, 钢材质量标准应符合《碳素结构钢》GB/T700的规定。当工作温度低于-20℃时，不得使用Q235-B·F钢。部分檩条采用Q345B钢材料标准应符合《低合金高强度结构钢》GB/T1591的规定。

4.2 焊条采用现行国家标准《碳钢焊条》GB/T5117中规定的E43型系列焊条。

4.3 普通螺栓采用C级螺栓，性能等级为4.6或4.8级。

4.4 高强度螺栓：性能等级为8.8级。其技术要求、机械性能应符合《钢结构用大六角头螺栓、大六角螺母、垫圈与技术条件》GB/T1228~1231的规定。

4.5 钢管采用直缝电焊钢管，按《直缝电焊钢管》GB/T13793选用。

4.6 热轧H型钢按《热轧工字钢和槽钢》GB/T11263选用。高频焊接薄壁H型钢按《结构用高频焊接薄壁H型钢》JG/T137选用。

4.7 彩色涂层压型钢板：波高≥25mm，板厚为0.6mm。压型钢板颜色及工程设计选用说明。

4.8 玻璃纤维增强聚酯采光板：波高≥25mm，板厚为1.6mm。板型与压型钢板相同。

4.9 面板与钢结构件连接系统：

• 连接件：自攻螺钉 M6.3（带防水帽、胶垫、镀锌钢垫圈）。
• 拉铆钉：φ2.8（铝质防水油心铆钉）。
• 白铝板栓：φ6、φ8（带螺帽）。

密封防水件：丁基橡胶密封胶胶带、聚氨酯泡沫堵头。

构配件：泛水板、包角板（材料同压型钢板，未注明板厚者均为0.6mm厚）。

5 设计计算

5.1 本设计结构构件的安全等级为二级。构件的重要系数取为1.0。

5.2 风荷载体型系数：参考《建筑结构荷载规范》GB50009取值。

5.3 挡雨板未考虑不均匀积雪和积灰，找台面缝考虑了高低屋面处的不均匀积雪。屋面积雪分布系数按2.0计算；在基本雪压为0.25kN/m²时，雪荷载标准值为0.5kN/m²。可同时满足屋面活荷载为0.5kN/m²的情况。

5.4 挡雨板及找台面缝钢支架按《钢结构设计规范》GB50017的有关规定进行计算。找台面缝钢支架采用了中国建筑科学研究院PKPM工程部编制的PKPM-STS（2006版）进行计算。

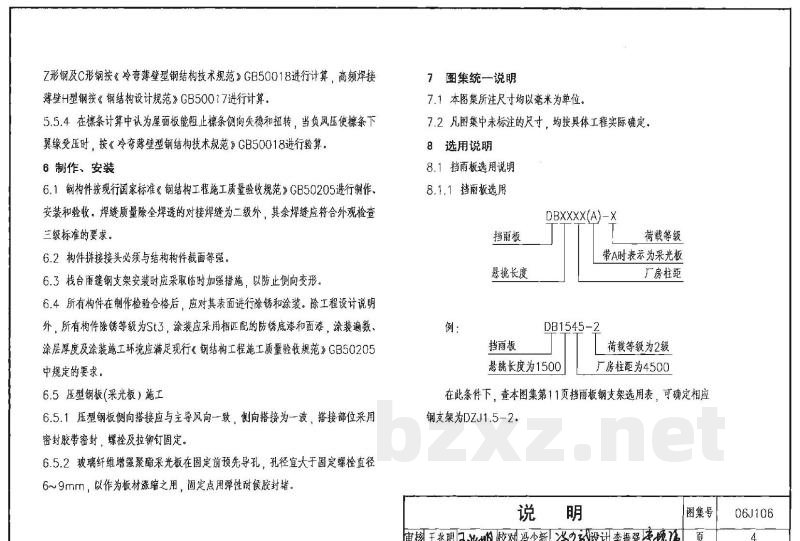

5.5 檩条计算

5.5.1 檩条计算时，永久荷载标准值按0.2kN/m²考虑。不包括檩条自重；施工或检修集中荷载按1.0kN考虑。

5.5.2 当檩条跨度为4.5m时，未设置拉条。跨度为6.0m时，设一道拉条。跨度为7.5m、9.0m时，设两道拉条。

5.5.3 檩条按简支梁计算，采用PKPM-STS（2006版）进行计算。斜卷边
