【10J121】 外墙外保温建筑构造

　　10J121《外墙外保温建筑构造》国家建筑标准设计图集是根据国家建筑节能设计相关规范、标准编制的。　　本图集替代02J121-1《外墙外保温建筑构造（一）》、99J121-2与99（03）J121-2《外墙外保温建筑构造（二）》（含2003年局部修改版）和06J121-3《外墙外保温建筑构造（三）》。上述图集自实行以来，对我国外墙外保温的发展起了很大的促进作用。随着外保温材料和技术的发展和国家对外保温的防火要求，并借鉴先进国家的成熟经验，对外墙外保温有了新的要求，加之相关的标准也在修订之中，为满足工程技术的需要，有必要对上述图集进行修订，并将分散在各个图集中的外保温系统和建筑构造整合在一本图集中。整合后的图集更容易查找，使用更方便。 　　本图集增加了外墙外保温系统构造和技术要求、外墙外保温系统和材料防火性能要求等。　　本图集适用于我国严寒、寒冷和夏热冬冷地区民用建筑和工业建筑，以及既有建筑节能改造的外墙外保温工程；抗震设防烈度不小于8度的地区、基层为混凝土和砌体结构的墙体外墙外保温工程。本图集供设计及施工人员使用。　　图集中编入了粘贴保温板系统、胶粉EPS颗粒系统、EPS现浇混凝土系统、EPS钢丝网架现浇混凝土系统、胶粉EPS颗粒贴砌保温板系统、现场喷涂硬泡聚氨酯系统、保温装饰板系统七种外墙外保温系统和作为附录的岩棉系统外墙外保温系统。　　图集包括各种外墙外保温系统的基本构造、组成材料的性能指标，墙体、门窗洞口、勒脚、阳台、变形缝、空调搁板等建筑部位的构造详图，不同气候分区、不同基层墙体、不同传热系数的各种系统保温层厚度，特别是结合公安部、住房和城乡建设部《民用建筑外保温及外墙装饰防火暂行规定》（公通字[2009]46号文）的要求编制了防火隔离带的构造。

10J121：外墙外保温建筑构造

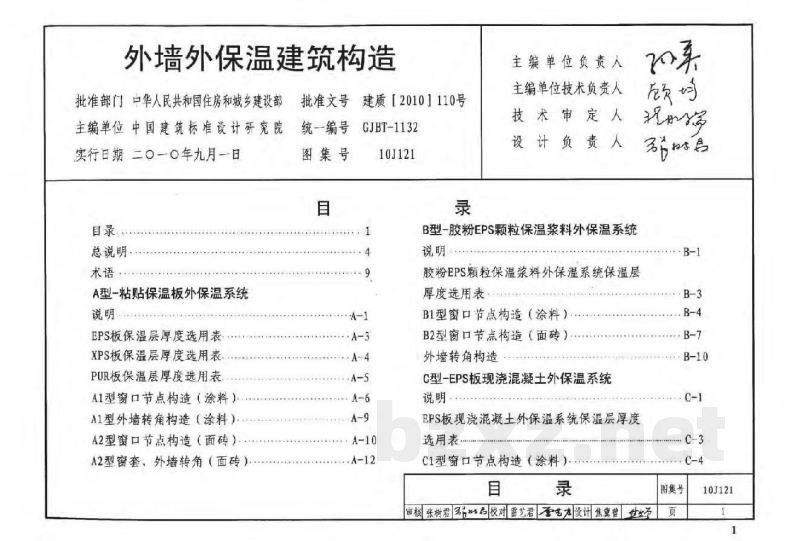

目录
总说明
术语
A型－粘贴保温板外保温系统
说明 (A-1)
EPS板保温层厚度选用表 (A-3)
XPS板保温层厚度选用表 (A-4)
PUR板保温层厚度选用表 (A-5)
A1型窗口节点构造（涂料） (A-6)
A1型外墙转角构造（涂料） (A-9)
A2型窗口节点构造（面砖） (A-10)
A2型窗套、外墙转角（面砖） (A-12)
B型－胶粉EPS颗粒保温浆料外保温系统
说明 (B-1)
胶粉EPS颗粒保温浆料外保温系统保温层厚度选用表 (B-3)
B1型窗口节点构造（涂料） (B-4)
B2型窗口节点构造（面砖） (B-7)
外墙转角构造 (B-10)
C型－EPS板现浇混凝土外保温系统
说明 (C-1)
EPS板现浇混凝土外保温系统保温层厚度选用表 (C-3)
C1型窗口节点构造（涂料） (C-4)
C1型窗套、外墙转角（涂料） (C-6)
C2型窗口节点构造（涂料） (C-7)
C2型窗套、外墙转角（涂料） (C-9)
C2型窗口节点构造（面砖） (C-10)
C2型窗套、外墙转角（面砖） (C-12)
D型－EPS钢丝网架板现浇混凝土外保温系统
说明 (D-1)
EPS钢丝网架板现浇混凝土外保温系统保温层厚度选用表 (D-3)
D1型窗口节点构造 (D-4)
D2型窗口节点构造（涂料） (D-6)
D2型窗口节点构造（面砖） (D-8)
带窗套窗口（面砖） (D-10)
外墙转角构造（面砖） (D-11)
E型－胶粉EPS颗粒浆料贴砌EPS板外保温系统
说明 (E-1)
胶粉EPS颗粒浆料贴砌EPS板外保温系统保温层厚度选用表 (E-2)
窗口节点构造 (E-3)
带窗套窗口 (E-5)
外墙转角构造 (E-6)
F型－现场喷涂硬泡PUR外保温系统
说明 (F-1)
现场喷涂硬泡PUR外保温系统保温厚度选用表 (F-2)
窗口节点构造 (F-3)
G型－保温装饰板外保温系统
说明 (G-1)
保温装饰板（PUR保温层）外保温系统保温层厚度选用表 (G-3)
保温装饰板外保温构造 (G-4)
保温装饰板外保温固定件布置图 (G-5)
窗口节点构造 (G-6)
凸窗窗口 (G-8)
外墙转角构造 (G-9)
保温装饰板外保温排水、透气孔 (G-10)
通用节点
勒脚 (H-1)
女儿墙保温 (H-2)
凸窗窗口 (H-4)
金属窗台板 (H-5)
阳台保温构造 (H-6)
变形缝 (H-9)
系统变形缝 (H-11)
塑料滴水线、分格缝、转角件 (H-12)
空调机搁板、雨水管 (H-13)
岩棉防火隔离带构造 (H-14)
泡沫混凝土防火隔离带构造 (H-15)
挡火梁构造 (H-16)
涂料饰面做法 (H-17)
附录
外墙平均传热系数计算 (附录1)
外墙外保温主要材料性能指标 (附录2)
岩棉薄抹灰外墙外保温系统 (附录3)
