【97J103-1】 铝合金玻璃幕墙

铝合金玻璃幕墙

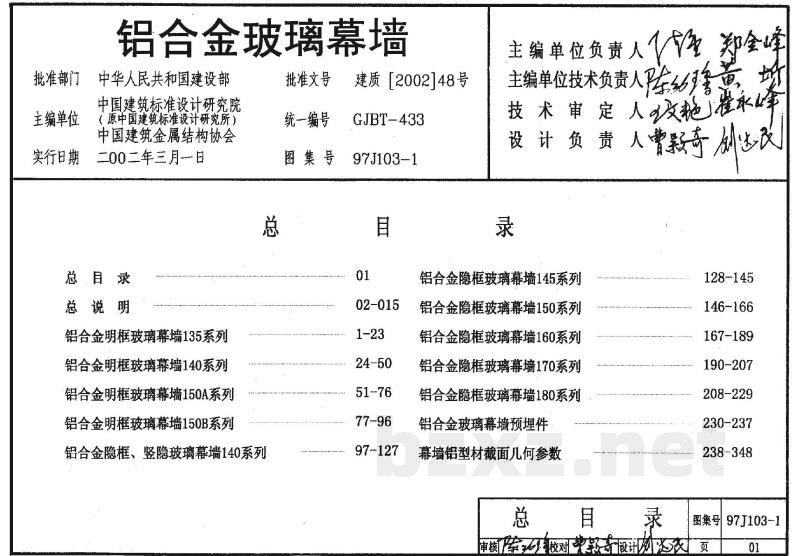

总  目  录

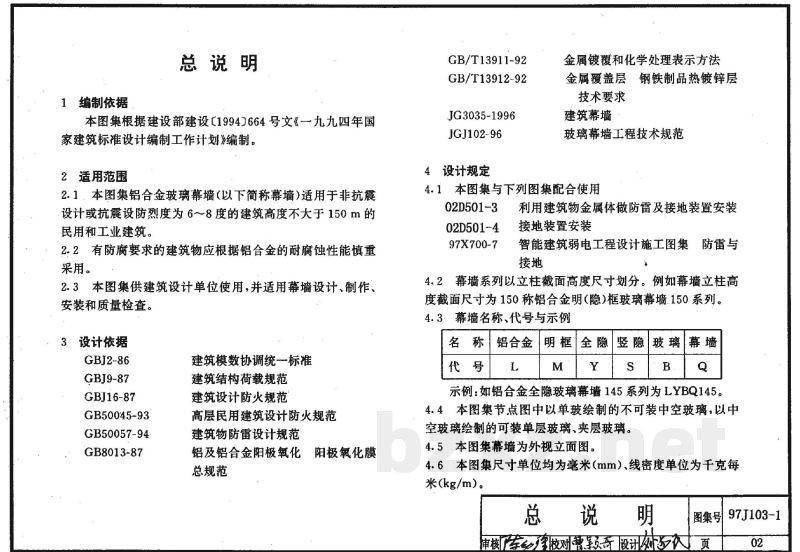

总说明

1 编制依据

本图集根据建设部建设[1994]664号文《一九九四年国家建筑标准设计编制工作计划》编制。

2 适用范围

1. GB/T13911-92    金属镀覆和化学处理表示方法
   GB/T13912-92    金属覆盖层 钢铁制品热镀锌层技术要求

2. 2.1  本图集铝合金玻璃幕墙(以下简称幕墙)适用于非抗震设计或抗震设防烈度为6~8度的建筑高度不大于150m的民用和工业建筑。 JG3035-1996    建筑幕墙

3. 2.2  有防腐要求的建筑物应根据铝合金的耐腐蚀性能慎重采用。 JGJ102-96    玻璃幕墙工程技术规范

4. 2.3  本图集供建筑设计单位使用，并适用幕墙设计、制作、安装和质量检查。

3 设计依据

4 设计规定

1. 4.1  本图集与下列图集配合使用
       02D501-3 利用建筑物金属体做防雷及接地装置安装
       02D501-4 接地装置安装
       97X700-7 智能建筑弱电工程设计施工图集 防雷与接地
2. 4.2  幕墙系列以立柱截面高度尺寸划分。例如幕墙立柱高度截面尺寸为150称铝合金明(隐)框玻璃幕墙150系列。
3. 4.3  幕墙名称、代号与示例


   名称	铝合金	明框	全隐	竖隐	玻璃幕墙
   代号	L	M	Y	S	B Q

   示例：如铝合金全隐框玻璃幕墙145系列为LYBQ145。
4. 4.4  本图集节点图中以单玻绘制的不可装中空玻璃，以中空玻璃绘制的可装单层玻璃、夹层玻璃。
5. 4.5  本图集幕墙为外视立面图。
6. 4.6  本图集尺寸单位均为毫米(mm)、线密度单位为千克每米(kg/m)。

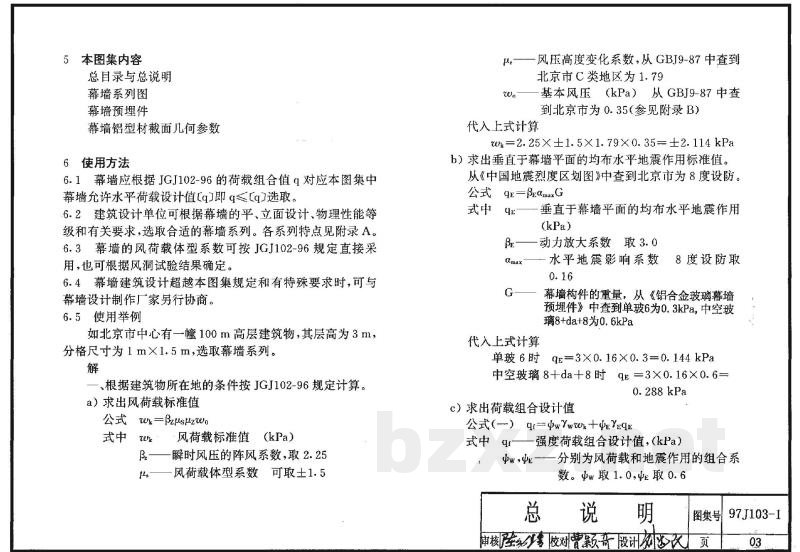

5 本图集内容

总目录与总说明
幕墙系列图
幕墙预埋件
幕墙铝型材截面几何参数

6 使用方法

6.1  幕墙应根据JGJ102-96的荷载组合值q对应本图集中幕墙允许水平荷载设计值[q]即 q≤[q]选取。

6.2  建筑设计单位可根据幕墙的平、立面设计、物理性能等级和有关要求，选取合适的幕墙系列。各系列特点见附录A。

6.3  幕墙的风荷载体型系数可按JGJ102-96规定直接采用，也可根据风洞试验结果确定。

6.4  幕墙建筑设计超越本图集规定和有特殊要求时，可与幕墙设计制作厂家另行协商。

6.5  使用举例

如北京市中心有一幢100m高层建筑物，其层高为3m，分格尺寸为1m×1.5m，选取幕墙系列。

解

一、根据建筑物所在地的条件按JGJ102-96规定计算。

a) 求出风荷载标准值
公式   w_k = β_g μ_s μ_z w_0
式中 w_k ———— 风荷载标准值 (kPa)
   β_g ———— 瞬时风压的阵风系数，取2.25
   μ_s ———— 风荷载体型系数 可取±1.5

μ_Z ———— 风压高度变化系数，从GBJ9-87中查到北京市C类地区为1.79
w₀ ———— 基本风压 (kPa) 从GBJ9-87中查
         到北京市为0.35(参见附录B)

代入上式计算
w_k = 2.25 × ±1.5 × 1.79 × 0.35 = ±2.114 kPa

b) 求出垂直于幕墙平面的均布水平地震作用标准值。
从《中国地震烈度区划图》中查到北京市为8度设防。
公式   q_E = β_k α_max G
式中 q_E ———— 垂直于幕墙平面的均布水平地震作用 (kPa)
   β_k ———— 动力放大系数 取3.0
   α_max ———— 水平地震影响系数 8度设防取0.16
   G ———— 幕墙构件的重量，从《铝合金玻璃幕墙预埋件》中查到单玻为0.3kPa,中空玻璃8+da+8为0.6kPa

代入上式计算
单玻6时   q_E = 3 × 0.16 × 0.3 = 0.144 kPa
中空玻璃8+da+8时 q_E = 3 × 0.16 × 0.6 = 0.288 kPa

c) 求出荷载组合设计值
公式(一)   q_1 = ψ_w γ_w w_k + ψ_E γ_E q_E
式中 q₁ ———— 强度荷载组合设计值，(kPa)

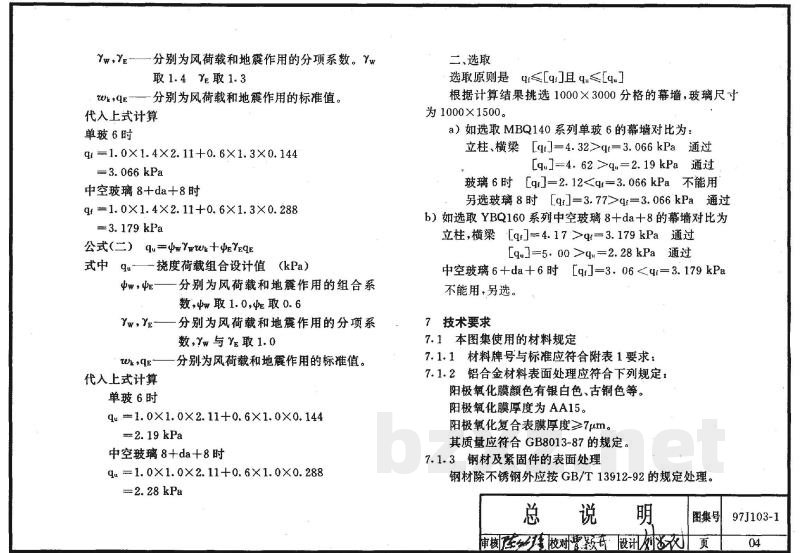

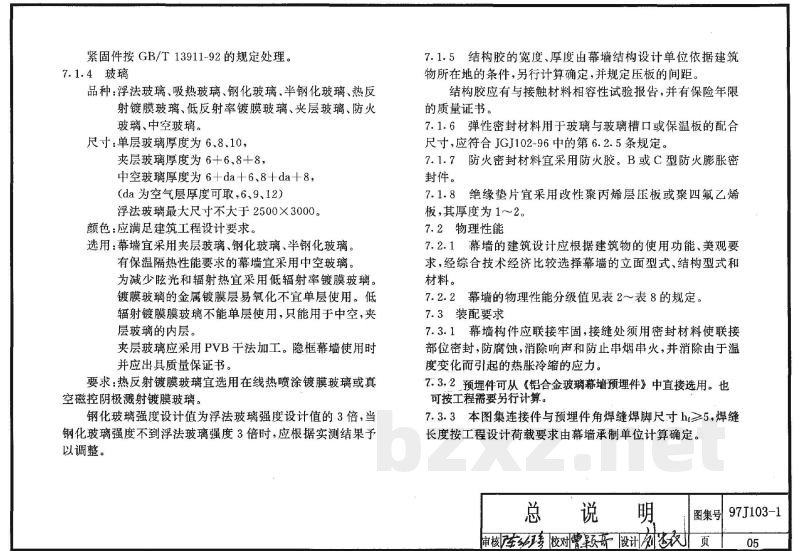

   ψ_w, ψ_E ———— 分别为风荷载和地震作用的组合系数。ψ_w取1.0, ψ_E取0.6
