【10J301】 地下建筑防水构造

　　本图集适用于新建、改建、扩建的民用与工业建筑。本图集是根据《地下工程防水设计规范》GB50108-2008，对原有02J301图集进行修编。根据新规范中的防水等级分级标准给出相对应等级的不同防水材料组合方案与构造节点，增补调整了一些适宜的新材料、新做法。主要包括：防水混凝土、卷材防水、涂料防水、膨润土防水毯等防水材料在地下室底板、外墙、顶板、种植顶板、施工缝、变形缝、后浇带、窗井、穿墙管、桩头、坑池等处的构造详图等内容，供设计人员直接选用。

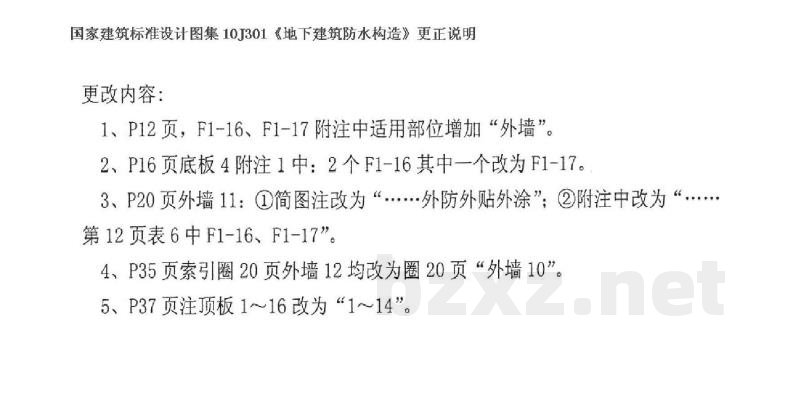

国家建筑标准设计图集10J301《地下建筑防水构造》更正说明

更改内容：
1、P12页，F1-16、F1-17附注中适用部位增加“外墙”；
2、P16页底板4附注1中：2个F1-16其中一个改为F1-17；
3、P20页外墙11：①简图注改为“外防外贴外涂”；②附注中改为“...第12页表6中F1-16、F1-17”；
4、P35页索引圈20页外墙12均改为圈20页“外墙10”；
5、P37页注顶板1～16改为“1～14”。

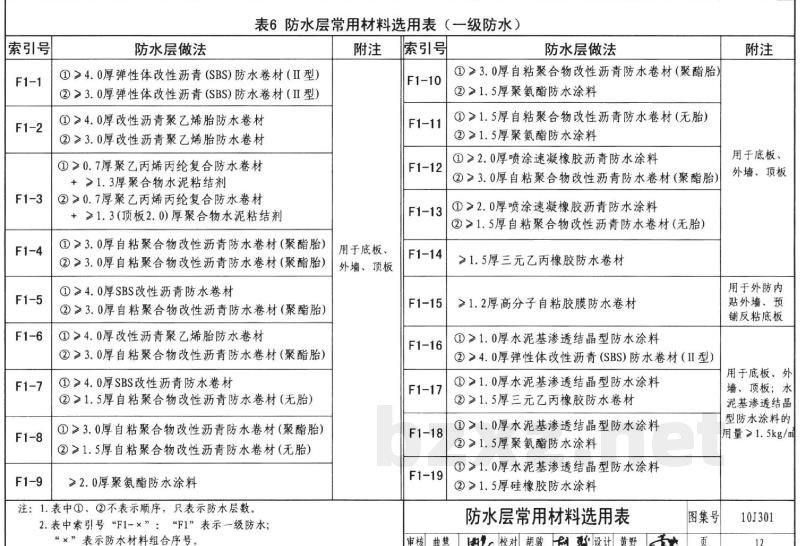

防水层常用材料选用表（一级防水）

索引号说明：F1表示一级防水，“×”表示防水材料组合序号。

【索引号 F1-1 至 F1-9 做法】
F1-1：①>4.0厚弹性体改性沥青（SBS）防水卷材（II型） ②>3.0厚弹性体改性沥青（SBS）防水卷材（I型）
F1-2：①≥4.0厚改性沥青聚乙烯胎防水卷材 ②≥3.0厚改性沥青聚乙烯胎防水卷材
F1-3：①≥0.7厚聚乙丙烯丙纶复合防水卷材+>1.3厚聚合物水泥粘结剂 ②≥0.7厚聚乙丙烯丙纶复合防水卷材+≥1.3（顶板2.0）厚聚合物水泥粘结剂
F1-4：①≥3.0厚自粘聚合物改性沥青防水卷材（聚酯胎） ②>3.0厚自粘聚合物改性沥青防水卷材（聚酯胎）
F1-5：①≥4.0厚SBS改性沥青防水卷材 ②>3.0厚自粘聚合物改性沥青防水卷材（聚酯胎）
F1-6：①>4.0厚改性沥青聚乙烯胎防水卷材 ②>3.0厚自粘聚合物改性沥青防水卷材（聚酯胎）
F1-7：①>4.0厚SBS改性沥青防水卷材 ②>1.5厚自粘聚合物改性沥青防水卷材（无胎）
F1-8：①3.0厚自粘聚合物改性沥青防水卷材（聚酯胎） ②>1.5厚自粘聚合物改性沥青防水卷材（无胎）
F1-9：>2.0厚聚氨酯防水涂料

【索引号 F1-10 至 F1-19 做法】
F1-10：①>3.0厚自粘聚合物改性沥青防水卷材（聚酯胎） ②>1.5厚聚氨酯防水涂料
F1-11：>1.5厚自粘聚合物改性沥青防水卷材（无胎） ②≥1.5厚聚氨酯防水涂料
F1-12：①>2.0厚喷涂速凝橡胶沥青防水涂料 ②>3.0厚自粘聚合物改性沥青防水卷材（聚酯胎）
F1-13：①2.0厚喷涂速凝橡胶沥青防水涂料 ②>1.5厚自粘聚合物改性沥青防水卷材（无胎）
F1-14：≥1.5厚三元乙丙橡胶防水卷材
F1-15：>1.2厚高分子自粘胶膜防水卷材
F1-16：①>1.0厚水泥基渗透结晶型防水涂料 ②>4.0厚弹性体改性沥青（SBS）防水卷材（II型）
F1-17：>1.0厚水泥基渗透结晶型防水涂料
F1-18：①>1.0厚水泥基渗透结晶型防水涂料 ②1.5厚聚氨酯防水涂料
F1-19：≥1.0厚水泥基渗透结晶型防水涂料 ②>1.5厚硅橡胶防水涂料

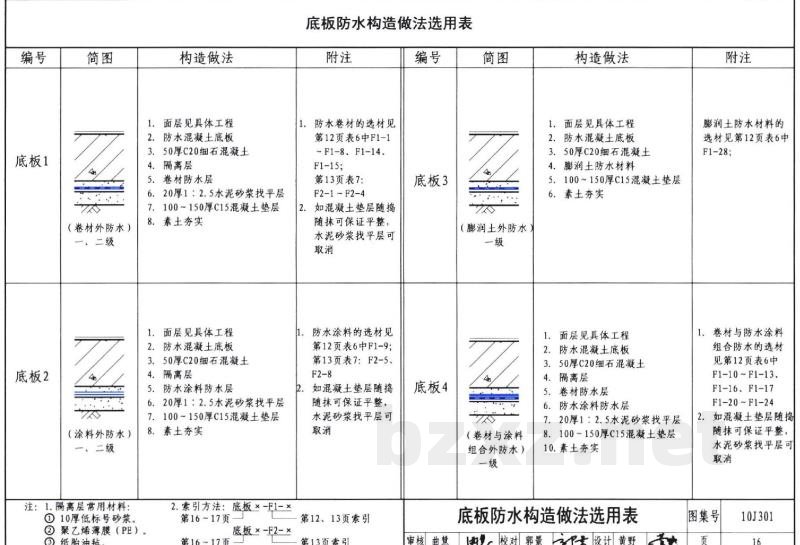

底板防水构造做法选用表

1. 底板1（卷材外防水）：
面层见具体工程；防水混凝土底板；50厚C20细石混凝土；隔离层；卷材防水层；20厚1:2.5水泥砂浆找平层；100~150厚C15混凝土垫层；素土夯实。

2. 底板2（涂料外防水）：
面层见具体工程；防水混凝土底板；50厚C20细石混凝土；隔离层；防水涂料防水层；20厚1:2.5水泥砂浆找平层；100~150厚C15混凝土垫层；素土夯实。

3. 底板3（膨润土外防水）：
面层见具体工程；防水混凝土底板；50厚C20细石混凝土；膨润土防水材料；100~150厚C15混凝土垫层；素土夯实。

4. 底板4（卷材与涂料组合外防水）：
面层见具体工程；防水混凝土底板；50厚C20细石混凝土；隔离层；卷材防水层；防水涂料防水层；20厚1:2.5水泥砂浆找平层；100~150厚C15混凝土垫层；素土夯实。
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。

10J301：地下建筑防水构造
目 录
目录 说明
说明
防水层常用材料选用表
底板防水构造做法选用表

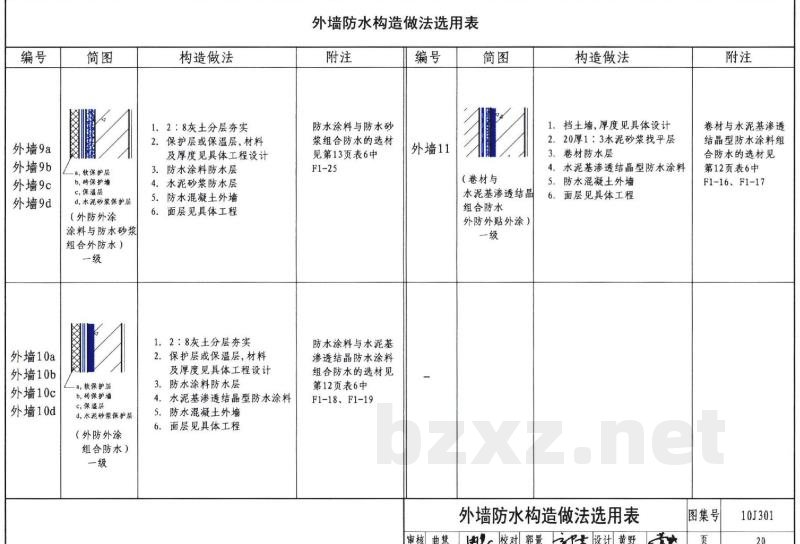

外墙防水构造做法选用表
顶板防水构造做法选用表
地下建筑防水构造索引示意图
卷材防水构造－砖墙保护
卷材防水构造－软保护
外防内贴（涂）防水构造（挡土墙）
防水砂浆防水构造
涂料防水构造－砖墙保护
涂料防水构造－软保护

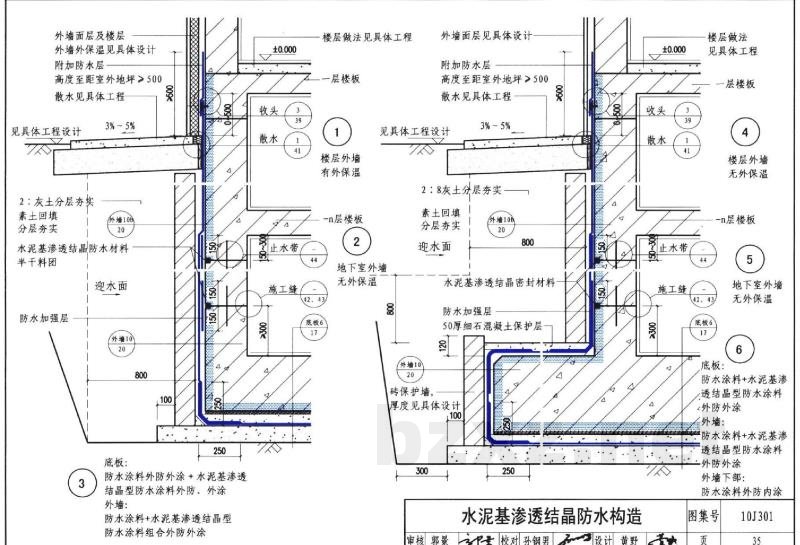

水泥基渗透结晶防水构造
膨润土防水构造－砖墙保护
种植顶板防水构造
外墙防水材料收头构造
外墙防水材料收头构造、坑槽防水构造
施工缝防水构造
橡胶止水带选型
变形缝防水构造
变形缝及水池防水构造
可卸式止水带安装图
后浇带防水构造
坑槽、预埋件构造
穿墙螺栓
单管穿墙、穿顶板防水构造
群管穿墙防水构造
窗井防水构造
肥槽及散水
双墙底板防水构造
桩头防水构造
独立（条形）基础与防水板防水构造
逆筑法
盲沟排水构造
室内明沟及架空地板排水构造
架空地板及渗排水构造
相关技术资料
