【07MS101】 市政给水管道工程及附属设施
- 07MS101
- 现行
图集号：
07MS101
图集名称：
市政给水管道工程及附属设施
图集类别：
给水排水
标准状态：
现行-
发布日期：
2016-11-25 -
实施日期：
2008-02-01 下载格式：
pdf zip
替代情况：
代替标准号：-
标准简介/下载点击下载
标准简介：
该图集是专门针对市政给水管道工程而编制的，它是将现行给水排水国家标准设计图集中有关市政方面的内容经提炼、浓缩后精制而成。编入的内容均为市政给水管道工程设计、施工中迫切需要的内容，设计、施工、监理部门可根据需要直接选用。 主要适用于城镇、工业企业及居住区的室外给水工程的设计与施工；当用于湿陷性黄土地区、永久性冻土地区、抗震设防烈度为8度以上地区、其它特殊性地区时，应根据有关规范（程）另做处理。 图集共编集了市政给水阀门井、水表井、排气（泥）阀井、室外消火栓安装、防水套管、自承式平直形架空钢管和自承式圆弧形架空钢管工程的设计参数和支座详图等内容。 07MS101-1 室外消火栓安装 07MS101-2 室外给水管道附属构筑物 07MS101-3 自承式平直形架空钢管 07MS101-4 自承式圆弧形架空钢管 07MS101-5 防水套管
标准内容部分标准内容：

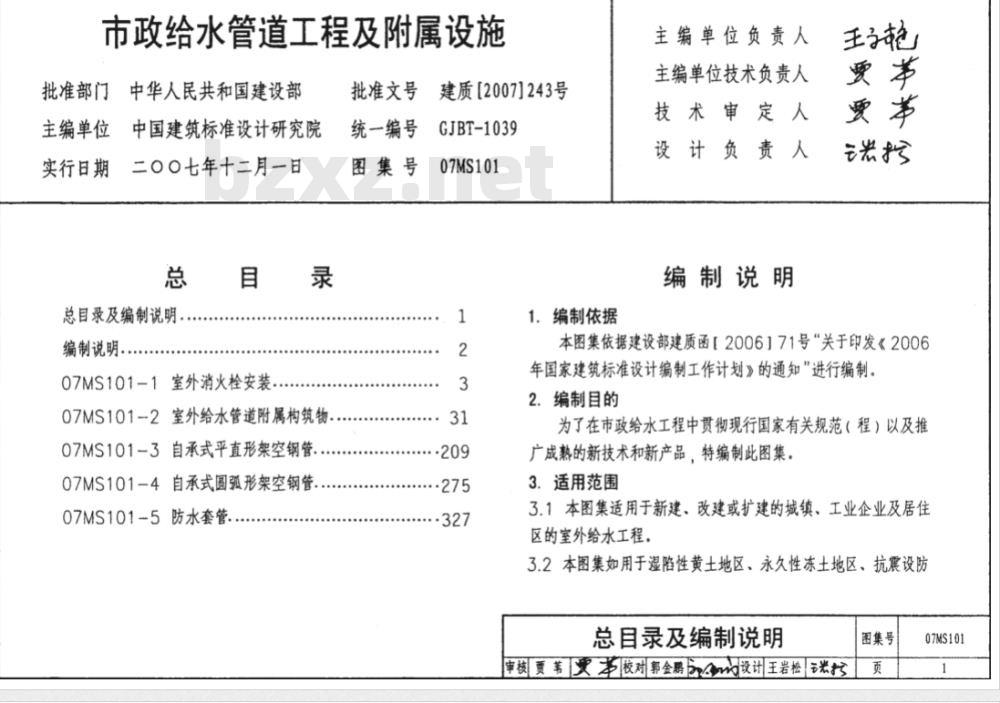

批准部门口
中华人民共和国建设部
主编单位
实行日期
中国建筑标准设计研究院
二〇〇七年十二月一日
总目录及编制说明。
编制说明.。
07MS101-1室外消火栓安装
07MS101--2室外给水管道附属构筑物，07MS101-3自承式平直形架空钢管.07MS101-4自承式圆弧形架空钢管.07MS101-5防水套管.
批准文号
统一编号
图集号
建质[2007]243号
GJBT-1039
07MS101
1．编制依据
主编单位负责人
主编单位技术负责人
技术审定人
设计负责人
编制说明
本图集依据建设部建质函【2006】71号“关于印发《2006年国家建筑标准设计编制工作计划》的通知”进行编制。2.编制目的
为了在市政给水工程中贯彻现行国家有关规范（程）以及推广成熟的新技术和新产品，特编制此图集。3.适用范围
3.1本图集适用于新建、改建或扩建的城镇、工业企业及居住区的室外给水工程。
3.2本图集如用于湿陷性黄土地区、永久性冻土地区、抗震设防总目录及编制说明
审核贾第贾多校对郭金鹏设计王岩松米控图集号
07MS101

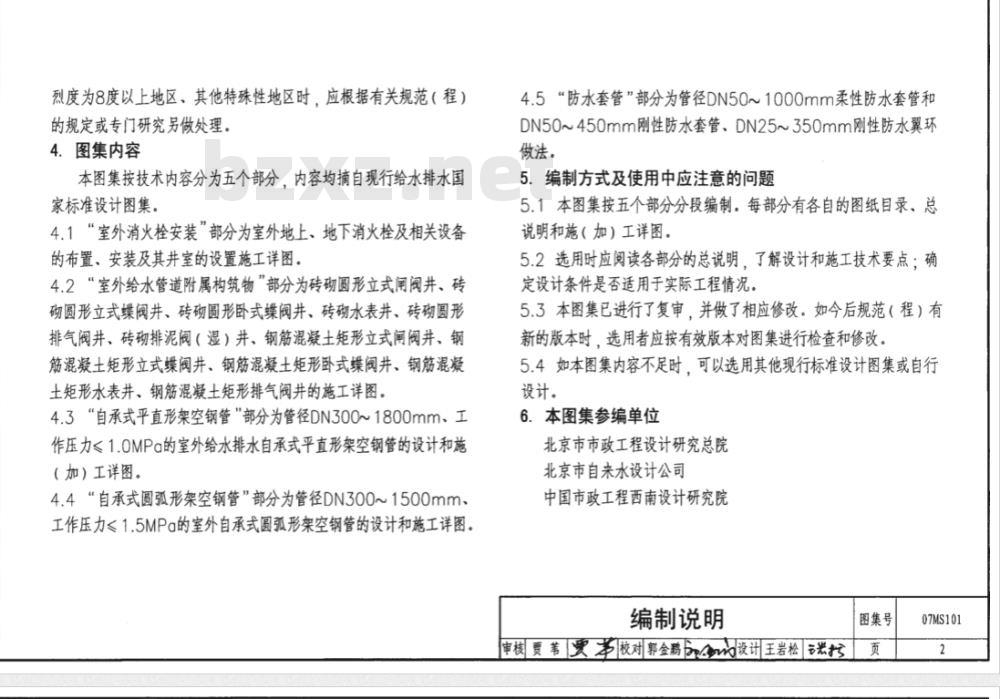

烈度为8度以上地区、其他特殊性地区时，应根据有关规范（程）的规定或专门研究另做处理。
4．图集内容
本图集按技术内容分为五个部分，内容均摘自现行给水排水国家标准设计图集。
4.1“室外消火栓安装部分为室外地上、地下消火栓及相关设备的布置、安装及其并室的设置施工详图。4.2“室外给水管道附属构筑物”部分为砖砌圆形立式闸阀井、砖砌圆形立式蝶阀井、砖砌圆形卧式蝶阀井、砖砌水表井、砖砌圆形排气阀井、砖排泥阀（湿）井、钢筋混凝土矩形立式闸阀井、钢筋混凝土矩形立式蝶阀井、钢筋混凝土矩形卧式蝶阀井、钢筋混螺土矩形水表井、钢筋混凝土矩形排气阀井的施工详图。4.3自承式平直形架空钢管“部分为管径DN300~1800mm、工作压力≤1.0MPa的室外给水排水自承式平直形架空钢管的设计和施（加）工详图。
4.4“自承式圆弧形架空钢管”部分为管径DN300~1500mm、工作压力≤1.5MPα的室外自承式圆弧形架空钢管的设计和施工详图。4.5“防水套管”部分为管径DN50~1000mm柔性防水套管和DN50~450mm刚性防水套管、DN25~350mm刚性防水翼环做法。
5.编制方式及使用中应注意的问题51本图集按五个部分分段编制，每部分有各自的图纸自录、总说明和施（加）工详图。
5.2选用时应阅读各部分的总说明，了解设计和施工技术要点：确定设计条件是否适用于实际工程情况。5.3本图集已进行了复审，并做了相应修改。如今后规范（程）有新的版本时，选用者应按有效版本对图集进行检查和修改。5.4如本图集内容不足时，可以选用其他现行标准设计图集或自行设计。
6.本图集参编单位
北京市市政工程设计研究总院
北京市自来水设计公司
中国市政工程西南设计研究院
编制说明
审核贾第贾校对郭金鹏设计王岩松涨图集号
07MS101

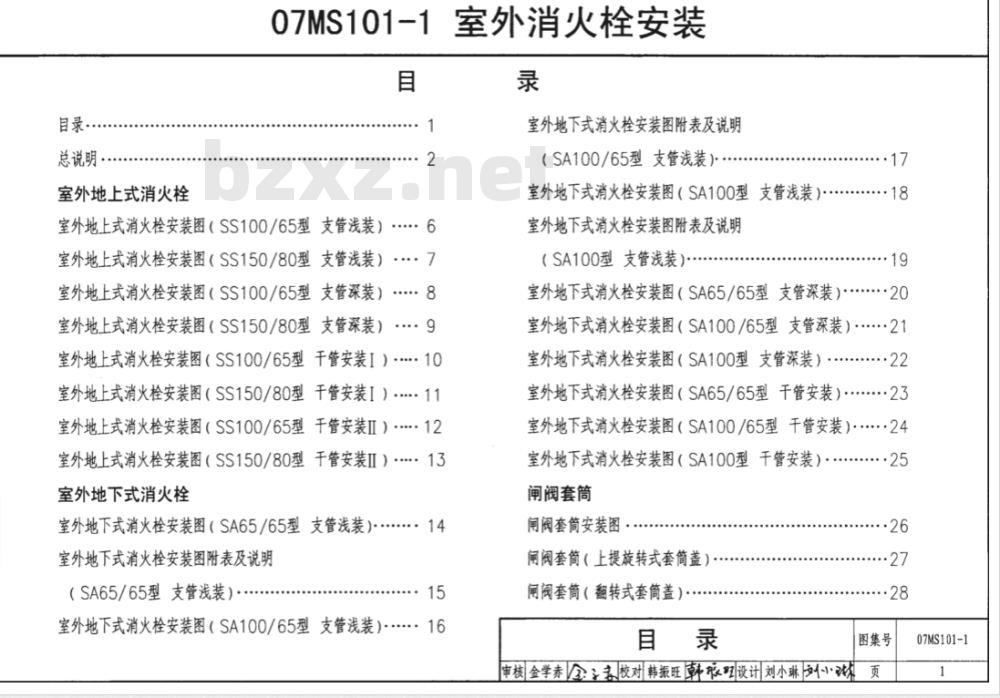

目录·
总说明
室外地上式消火栓
07MS101-1
室外地上式消火栓安装图（SS100/65型支管浅装）....6室外地上式消火栓安装图（SS150/80型支管浅装）...：7室外地上式消火栓安装图（SS100/65型支管深装）.....8室外地上式消火栓安装图（SS150/80型支管深装）：.：9室外地上式消火栓安装图（SS100/65型干管安装I）·.10室外地上式消火栓安装图（SS150/80型干管安装I）.11室外地上式消火栓安装图（SS100/65型千管安装Ⅱ）...12室外地上式消火栓安装图（SS150/80型干管安装IⅡI）·...13室外地下式消火栓
室外地下式消火栓安装图（SA65/65型支管浅装）......14
室外地下式消火栓安装图附表及说明（SA65/65型支管浅装）：
室外地下式消火栓安装图（SA100/65型支管浅装）·....·16室外消火栓安装
室外地下式消火栓安装图附表及说明（SA100/65型支管浅装）
室外地下式消火栓安装图（SA100型支管浅装）...室外地下式消火栓安装图附表及说明（SA100型支管浅装）
...·18
室外地下式消火栓安装图（SA65/65型支管深装）·...·20室外地下式消火栓安装图（SA100/65型支管深装）·....21室外地下式消火栓安装图（SA100型支管深装）·.....·22室外地下式消火栓安装图（SA65/65型干管安装）·.....23室外地下式消火栓安装图（SA100/65型干管安装）·....·24室外地下式消火栓安装图（SA1O0型干管安装）·....闸阀套筒
闸阀套筒安装图
闸阀套筒（上提旋转式套筒盖）闸阀套筒（翻转式套筒盖）.
..·25
图集号
审核金学赤者校对韩振旺韩旅设计刘小琳小页
07MS101-1

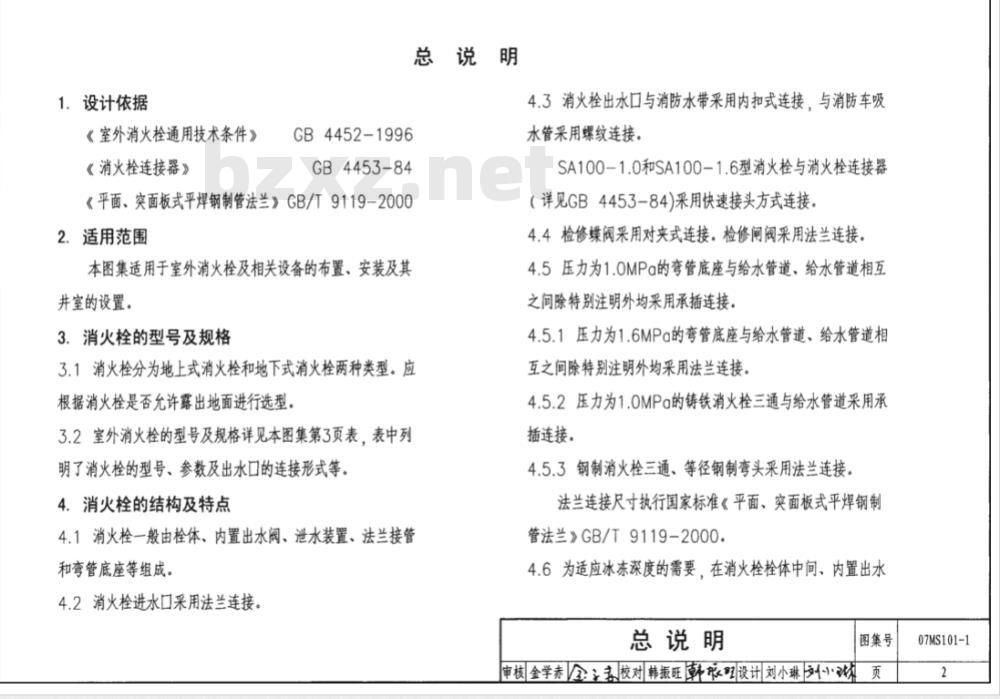

1．设计依据
《室外消火栓通用技术条件》
《消火栓连接器》
GB4452-1996
GB4453-84
《平面、突面板式平焊钢制管法兰》GB/T9119-20002.适用范围
本图集适用于室外消火栓及相关设备的布置、安装及其并室的设置。
3.消火栓的型号及规格
总说明
3.1消火栓分为地上式消火栓和地下式消火栓两种类型。应根据消火栓是否充许露出地面进行选型3.2室外消火栓的型号及规格详见本图集第3页表，表中列明了消火栓的型号、参数及出水口的连接形式等。4.消火栓的结构及特点
4.1消火栓一般由栓体、内置出水阀、泄水装置、法兰接管和弯管底座等组成。
4.2消火栓进水口采用法兰连接
4.3消火栓出水口与消防水带采用内扣式连接，与消防车吸水管采用螺纹连接。
SA100-1.0和SA100-1.6型消火栓与消火栓连接器（详见GB4453-84)采用快速接头方式连接，4.4检修埭阀采用对夹式连接。检修闸阀采用法兰连接4.5压力为1.0MPa的弯管底座与给水管道、给水管道相互之间除特别注明外均采用承插连接。4.5.1压力为1.6MPa的弯管底座与给水管道、给水管道相互之间除特别注明外均采用法兰连接。4.5.2压力为1.0MPa的铸铁消火栓三通与给水管道采用承插连接。
4.5.3钢制消火栓三通、等径钢制弯头采用法兰连接法兰连接尺寸执行国家标准《平面、突面板式平焊钢制管法兰》GB/T9119-2000
4.6为适应冰冻深度的需要，在消火栓栓体中间、内置出水总说明
图集号
审核金学赤校对韩振旺韩依叫设计刘小琳小页
07MS101-1
SS100/65-1.0
SS100/65-1.6
SS150/80-1.0
SS150/80-1.6
SA65/65-1.0
SA65/65-1.6
SA100/65-1.0
SA100/65-1.6
SA100-1.0
SA100-1.6

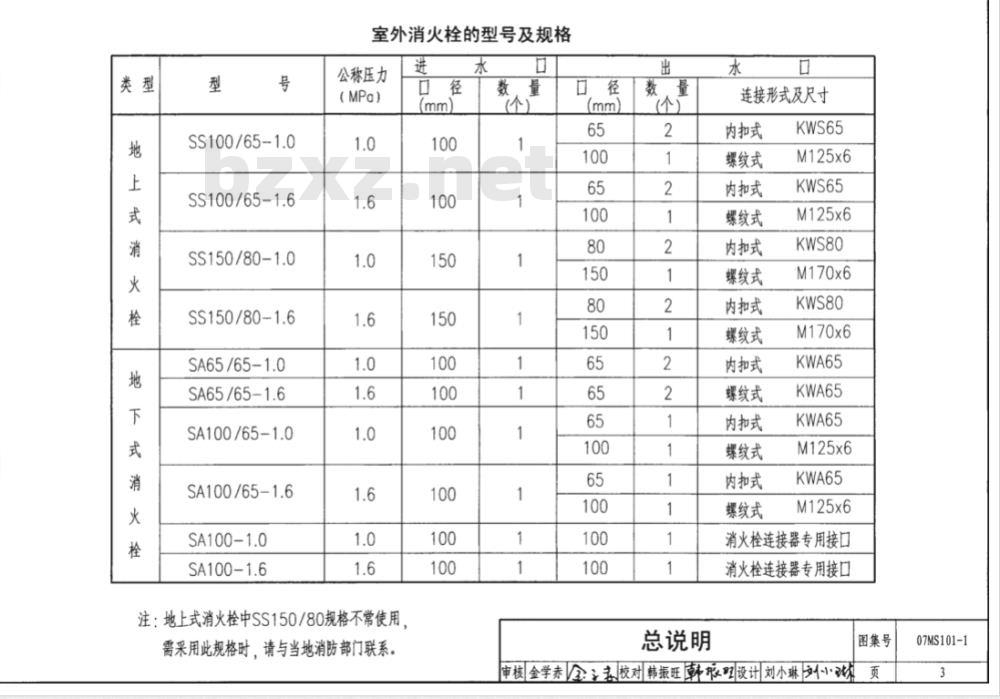

室外消火栓的型号及规格
公称压力
(MPa）
注：地上式消火栓中SS150/80规格不常使用需采用此规格时，请与当地消防部门联系。进
总说明
连接形式及尺寸
内扣式
螺纹式
内扣式
螺纹式
内扣式
螺纹式
内扣式
螺纹式
内扣式
螺纹式
内扣式
螺纹式
内扣式
螺纹式
M125x6
M125x6
M170x6
M170x6
M125x6
M125x6
消火栓连接器专用接口
消火栓连接器专用接
审核金学赤校对韩振旺韩旅叫设计刘小琳小图集号
07MS101-1
阀之上、可按档加设法兰接管，每档250mm：覆土深度最多不得大于3m（订货时应说明法兰接管的长度）。4.7消火栓设有自动泄水装置，当内置出水阀关闭时自动放空消火栓内留存的积水，以防消火栓冻裂。4.8法兰接管、弯管底座、等径钢制弯头、消火栓三通和检修蝶阀（对夹式蝶阀）均由消火栓厂配套供货。5.消火栓安装形式
5.1消火栓的安装形式分为支管安装和干管安装。支管安装又分为浅装和深装。地上式消火栓干管安装形式根据是否设有检修蝶阀和阀门井室分为（I）型和（IⅡI）型，5.2消火栓给水管道覆土深度的选择应考虑地面荷载并需使消火栓泄水口位于冰冻线以下。5.3支管浅装：
消火栓安装在支管上且管道覆土深度≤1000mm，地上式消火栓：消火栓下部直埋，检修闸阀设闸阀套筒。适用于冰冻深度≤200mm。
地下式消火栓：消火栓上部设砖砌井室，下部直理，检修闸阀设闸阀套筒。适用于冰冻深度≤400mm。5.4支管深装：
消火栓安装在支管上且支管覆土深度>1000mm。地上式消火栓：消火栓下部直埋，检修闸阀设闸井。地下式消火栓：消火栓位于并室内，在栓体下部设有检修蝶阀。消火栓通过弯管底座与给水支管连接5.5干管安装：
消火栓安装在给水干管上。
地上式消火栓：
（I）型安装：消火栓下部直埋，通过消火栓三通与给水干管连接。
（II）型安装：消火栓下部直埋，设有检修蝶阀和阀门并室，通过弯头和消火栓三通与给水干管连接。
总说明
图集号
审核金学赤校对韩振旺韩设计刘小琳刚小淋页
07MS101-1
地下式消火栓：消火栓位于并室内，在栓体下部设有检修蝶阀，通过消火栓三通与给水干管连接。5.6为了便于检修消火栓，本图集在地下式消火栓支管浅装的安装形式中（第14~19页），增设了检修闸阀及闸阀套筒，在地下式消火栓的支管深装和干管安装的安装形式中（第2025页），增设了检修蝶阀。当给水干管允许短时间停水时，也可将增设的检修阀门取消，
6.闸阀井、并盖、支座、保温并口、爬梯的选用及做法
6.1无地下水时，选用砖圆形立式闸阀并：有地下水时，选用混凝土圆形立式闸阀并。
6.2使用本图集时，圆形立式闸阀井的做法和要求详见国标图集07MS101一2，井盖及支座、保温并口、鹿梯等做法和要求详见国标图集06MS2016、7。7、施工及安装要求
7.1安装形式为浅装的消火栓，从干管接出的支管宜尽量短。7.2消火栓弯管底座或消火栓三通下设支墩，支墩必须托紧弯管或三通底部。
7.3当泄水口位于井室之外时，应在泄水口处做卵石渗水层，卵石粒径为20~30mm，铺设半径不小于500mm，铺设深度自泄水口以上200mm至槽底。铺设卵石时，应注意保护好泄水装置。
8.1本图集尺寸（除注明者外）单位均为mm8.2选用的室外消火栓应是通过有关消防部门检测合格的产品。
8.3本图集如用于湿陷性黄土区、多年冻土区、设计烈度9度及其以上地震区或其他特殊地区时，应根据有关规范和规程另做处理。
8.4使用本图集时，应按照国家布的有关规范和规程的规定执行。
总说明
审核金学赤主校对韩振旺韩形设计刘小琳图集号
07MS101-1
支墩400x400×100
L>1000
1-1剖面图
平面图
港水口
聊石回填
地上式消火检
弯管庭座
法兰接管
短管甲
短管乙
铸铁管
闸阀套筒
9混凝土支数
说明：
主要设备及材料表
SS100/651.0
SZ45T10DN100
DN100x90承盘
SS100/65-1.6
SZ45X16DN100
DN100x90°双盘
长度/=250
400x400x100
与消火栓配套供应
与消火检配套供应
详见本图集第26页
1.消火栓采用SS100/65-1.0型或SS100/65-1.6型地上式消火栓，该消火栓有两个DN65和个DN100的出水口。2，凡埋入土中的法兰接口涂溉青冷底子油及热沥青各两道，并用沥青麻布或用O.2厚塑料薄膜包严，其余管道和管件的防腐做法由设计人确定，室外地上式消火栓安装图
图集号
（SS100/65型支管浅装）
审核金学赤老校对韩振旺韩旅叫设计刘小琳小页
07MS101-1
支墩400x400x100
L>1000
1-1剖面图
平面图
泄水口
地上式消火栓
查管底座
法兰接管
短管甲
短管乙
铸铁管
闸阀套筒
温凝土支潢
说明：
主要设备及材料表
SS150/80-1.0
SS150/80-1.6
SZ45T10 DN150
DN150x90°承盘
SZ45X-16DN150
DN150x90双盘
长度/=250，500.，1750
400x400×100
与消火检配套供应
管道覆土深度为640bzxZ.net
时无此件，接管长度
由设计人员选定
详见本图集第26页
1，消火栓采用SS150/80-1.0型或SS150/80-1.6型地上式消火栓：该消火栓有两个DN80和个DN150的出水口2.凡埋入土中的法兰接口涂沥青冷底子油及热沥青各两道，并用沥青麻布或用0.2厚塑料薄膜包严，其余管道和管件的防腐做法由设计人确定3.管道覆土层深度Hm：SS150/80-1.0型为640或89Q，SS150/80-1.6型为890.
室外地上式消火栓安装图
（SS150/80型支管浅装）
审核金学赤校对韩振旺韩旅叫设计刘小琳小效图集号
07MS101-1
D=1200
支墩240x120x120
L>1500
泄水口
支妆400x400×100
1-1剖面图
平面图
地上式消火栓
弯管底座
法兰接管
短管甲
短管乙
铸铁管
围形立式闻阀井
混凝土支拨
砖砌支墩
说明：
主要设备及材料表
SS100/651.0|SS100/65-1.6
Z45T-10DN100
DN100x90承盘
Z45X16 DN100
DN100x90双盘
长度/=250.500..，1750
D=1200
400x400x100
240x120x120
砂浆M7.5
与消火栓配套供应
接管长度由设计人员选定
详见国标图集07MS101-2
1，消火栓采用SS100/65-1.0型或SS100/65-1.6型地上式消火栓该消火栓有两个DN65和一个DN1O0的出水口，2，凡埋入土中的法兰接口涂涵青冷底子油及热沥青各两道，并用涵青麻布或用O.2厚塑料薄膜包严，其余管道和管件的防腐做法由设计人确定，3。根据管道埋深的不同，可选用不同长度的法兰接管，使管道覆土深度Hm可以从1050逐档加高到2800，每档为250室外地上式消火栓安装图
（SS100/65型支管深装）
审核金学赤校对韩振旺韩旅设计刘小琳小图集号
07MS101-1
D=1200
支墩240x120x120
L>1500
泄水口
郸石回壤
支墩400x400x100
1-1剖面图
平面图
地上式消火栓
弯管庭座
法兰接管
短管甲
短管乙
铸铁管
圈形立式闻阀井
混凝土支
砖支潢
说明：
主要设备及材料表
SS150/80-1.0SS150/80-1.6
Z45T10 DN150
Z45X-16DN150
DN150x90°承盘DN150x90°双盘长度/=250，500，，1750
D=1200
400x400x100
240x120x120
砂浆M7.5
与消火栓配套供应
接管长度由设计人员选定
详见国标图集07MS101-2
1，消火栓采用SS150/80-1.0型或SS150/80-1.6型地上式消火栓，该消火栓有两个DN80和一个DN150的出水口。2.凡埋入土中的法兰接口涂沥青冷底子油及热沥青各两道，并用沥青麻布或用0.2厚塑料薄膜包严，其余管道和管件的防腐做法由设计人确定，3.根据管道埋深的不同，可选用不同长度的法兰接管，使管道覆土深度Hm可以从1140逐档加高到2890，每档为250.室外地上式消火栓安装图
（SS150/80型支管深装）
审核金学赤校对韩振旺韩设计刘小琳小效图集号
07MS101-1
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。
图集图片预览 标准图片预览：
图集目录列表图集目录：
07MS101：市政给水管道工程及附属设施
总目录及编制说明 (1)
编制说明 (2)
07MS101-1 室外消火栓安装
目录 (1)
总说明 (2)
室外地上式消火栓
室外地上式消火栓安装图(SS100/65型 支管浅装) (6)
室外地上式消火栓安装图(SS150/80型 支管浅装) (7)
室外地上式消火栓安装图(SS100/65型 支管深装) (8)
室外地上式消火栓安装图(SS150/80型 支管深装) (9)
室外地上式消火栓安装图(SS100/65型 干管安装Ⅰ) (10)
室外地上式消火栓安装图(SS150/80型 干管安装Ⅰ) (11)
室外地上式消火栓安装图(SS100/65型 干管安装Ⅱ) (12)
室外地上式消火栓安装图(SS150/80型 干管安装Ⅱ) (13)
室外地下式消火栓
室外地下式消火栓安装图(SA65/65型 支管浅装) (14)
室外地下式消火栓安装图附表及说明(SA65/65型 支管浅装) (15)
室外地下式消火栓安装图(SA100/65型 支管浅装) (16)
室外地下式消火栓安装图附表及说明(SA100/65型 支管浅装) (17)
室夕地下式消火栓安装图(SA100型 支管浅装) (18)
室外地下式消火栓安装图附表及说明(SA100型 支管浅装) (19)
室外地下式消火栓安装图(SA65/65型 支管深装) (20)
室外地下式消火栓安装图(SA100/65型 支管深装) (21)
室外地下式消火栓安装图(SA100型 支管深装) (22)
室外地下式消火栓安装图(SA65/65型 干管安装) (23)
室外地下式消火栓安装图(SA100/65型 干管安装) (24)
室外地下式消火栓安装图(SA100型 干管安装) (25)
闸阀套筒
闸阀套筒安装图 (26)
闸阀套筒(上提旋转式套筒盖) (27)
闸阀套筒(翻转式套筒盖) (28)
07MS101-2 室外给水管道附属构筑物
目录 (1)
总说明 (9)
砖砌圆形立式闸阀井
闸阀组合节点图 (13)
地面操作砖砌圆形立式闸阀井 (14)
预制盖板YB-Ⅰ-1～3配筋图 (15)
YB-Ⅰ-1～3钢筋表及材料表 (16)
底板DB-Ⅰ-1～3配筋图 (17)
DB-Ⅰ-1～3钢筋表及材料表 (18)
地面操作砖砌圆形立式闸阀井主要材料汇总表 (19)
管道穿砖砌井壁留洞图 (20)
砖砌井踏步、集水坑、操作井筒、井盖及支座和①号节点大样做法 (21)
塑钢踏步TG1大样图 (22)
砖砌井保温井口及木制保温盖板做法 (23)
砖砌圆形立式蝶阀井
地面操作砖砌圆形立式蝶阀井(DN100～600) (24)
地面操作砖砌圆形立式蝶阀井(DN700～1800) (25)
预制盖板YB-Ⅰ-4～6配筋图 (26)
YB-Ⅰ-4～6钢筋表及材料表 (27)
预制盖板YB-Ⅰ-7～9配筋图 (28)
YB-Ⅰ-7～9钢筋表及材料表 (29)
底板DB-Ⅰ-4～9配筋图 (30)
DB-Ⅰ-4～9钢筋表及材料表 (31)
地面操作砖砌圆形立式蝶阀井主要材料汇总表 (32)
砖砌圆形卧式蝶阀井
地面操作砖砌圆形卧式蝶阀井 (33)
预制盖板YB-Ⅰ-10～13配筋图 (34)
YB-Ⅰ-10、11钢筋表及材料表 (35)
YB-Ⅰ-12、13钢筋表及材料表 (36)
底板DB-Ⅰ-10～13配筋图 (37)
DB-Ⅰ-10～13钢筋表及材料表 (38)
地面操作砖砌圆形卧式蝶阀井主要材料汇总表 (39)
砖砌水表井
砖砌圆形水表井(DN15～40) (40)
砖砌矩形水表井(不带旁通DN50～200) (41)
砖砌矩形水表井(带旁通DN50～200) (42)
砖砌矩形水表井(不带旁通、带旁通)盖板平面布置图 (43)
YBZ-1、2、3、5、9配筋图 (44)
YBZ-4、6、7、8配筋图 (45)
YBZ-1、2、3钢筋表及材料表 (46)
YBZ-4、5、6钢筋表及材料表 (47)
YBZ-7、8、9钢筋表及材料表 (48)
底板DBZ-1～4配筋图 (49)
DBZ-1～4钢筋表及材料表 (50)
砖砌矩形水表井(不带旁通、带旁通)主要材料汇总表 (51)
砖砌圆形排气阀井
砖砌圆形排气阀井 (52)
预制盖板YB-Ⅰ-14、15配筋图 (53)
YB-Ⅰ-14、15钢筋表及材料表 (54)
底板DB-Ⅰ-14、15配筋图 (55)
DB-Ⅰ-14、15钢筋表及材料表 (56)
砖砌圆形排气阀井主要材料汇总表 (57)
砖砌排泥阀(湿)井
砖砌排泥阀安装图 (58)
砖砌排泥湿井 (59)
预制盖板YB-Ⅰ-16～19配筋图 (60)
YB-Ⅰ-16、17钢筋表及材料表 (61)
YB-Ⅰ-18、19钢筋表及材料表 (62)
底板DB-Ⅰ-16～19配筋图 (63)
DB-Ⅰ-16～19钢筋表及材料表 (64)
砖砌圆形排泥湿井主要材料汇总表 (65)
钢筋混凝土矩形立式闸阀井
地面操作钢筋混凝土矩形立式闸阀井 (66)
地面操作钢筋混凝土矩形立式闸阀井(DN50～300)配筋图 (67)
地面操作钢筋混凝土矩形立式闸阀井(DN350～600)配筋图 (68)
地面操作钢筋混凝土矩形立式闸阀井(DN50～125)钢筋表及材料表 (69)
地面操作钢筋混凝土矩形立式闸阀井(DN150～300)钢筋表及材料表 (70)
地面操作钢筋混凝土矩形立式闸阀井(DN350～450)钢筋表及材料表 (71)
地面操作钢筋混凝土矩形立式闸阀井(DN500～600)钢筋表及材料表 (72)
地面操作钢筋混凝土矩形立式闸阀井盖板平面布置图 (73)
预制盖板YB-Ⅱ-1～4配筋图 (74)
YB-Ⅱ-1、2钢筋表及材料表 (75)
YB-Ⅱ-3、4钢筋表及材料表 (76)
地面操作钢筋混凝土矩形立式闸阀井主要材料汇总表 (77)
钢筋混凝土预制井圈JQ-1～JQ-4组合图 (78)
钢筋混凝土预制保温井圈JQ-1～JQ-5组合图及木盖板详图 (79)
钢筋混凝土预制井圈JQ-1～JQ-4配筋图 (80)
钢筋混凝土预制井圈JQ-5配筋图及预埋件、踏步大样图 (81)
预制井圈JQ-1～JQ-5(井圈直径Φ800)钢筋表及材料表 (82)
预制井圈JQ-1～JQ-5(井圈直径Φ700、Φ500)钢筋表及材料表 (83)
管道穿钢筋混凝土井井壁预埋防水套管及洞口加筋图 (84)
钢筋混凝土井踏步、集水坑、操作井筒、井盖及支座和①号节点大样做法 (85)
塑钢踏步TG2大样图 (86)
钢筋混凝土矩形立式蝶阀井
地面操作钢筋混凝土矩形立式蝶阀井(DN100～500) (87)
地面操作钢筋混凝土矩形立式蝶阀井(DN600～1000) (88)
地面操作钢筋混凝土矩形立式蝶阀井(DN1200～1800) (89)
地面操作钢筋混凝土矩形立式蝶阀井(DN100～500)配筋图 (90)
地面操作钢筋混凝土矩形立式蝶阀井(DN600～1800)配筋图 (91)
地面操作钢筋混凝土矩形立式蝶阀井(DN100)钢筋表及材料表 (92)
地面操作钢筋混凝土矩形立式蝶阀井(DN150～200)钢筋表及材料表 (93)
地面操作钢筋混凝土矩形立式蝶阀井(DN250～300)钢筋表及材料表 (94)
地面操作钢筋混凝土矩形立式蝶阀井(DN350～400)钢筋表及材料表 (95)
地面操作钢筋混凝土矩形立式蝶阀井(DN450～500)钢筋表及材料表 (96)
地面操作钢筋混凝土矩形立式蝶阀井(DN600～700)钢筋表及材料表 (97)
地面操作钢筋混凝土矩形立式蝶阀井(DN800～1000)钢筋表及材料表 (98)
地面操作钢筋混凝土矩形立式蝶阀井(DN1200～1400)钢筋表及材料表 (99)
地面操作钢筋混凝土矩形立式蝶阀井(DN1600～1800)钢筋表及材料表 (100)
地面操作钢筋混凝土矩形立式蝶阀井盖板平面布置图 (101)
预制盖板YB-Ⅱ-5～10配筋图 (103)
预制盖板YB-Ⅱ-11～16配筋图 (104)
YB-Ⅱ-5、6钢筋表及材料表 (105)
YB-Ⅱ-7～9钢筋表及材料表 (106)
YB-Ⅱ-10～12、16钢筋表及材料表 (107)
YB-Ⅱ-13～15钢筋表及材料表 (108)
地面操作钢筋混凝土矩形立式蝶阀井主要材料汇总表 (109)
钢筋混凝土矩形卧式蝶阀井
地面操作钢筋混凝土矩形卧式蝶阀井 (110)
地面操作钢筋混凝土矩形卧式蝶阀井配筋图 (111)
地面操作钢筋混凝土矩形卧式蝶阀井(DN450～600)钢筋表及材料表 (112)
地面操作钢筋混凝土矩形卧式蝶阀井(DN700)钢筋表及材料表 (113)
地面操作钢筋混凝土矩形卧式蝶阀井(DN800)钢筋表及材料表 (114)
地面操作钢筋混凝土矩形卧式蝶阀井(DN900)钢筋表及材料表 (115)
地面操作钢筋混凝土矩形卧式蝶阀井(DN1000)钢筋表及材料表 (116)
地面操作钢筋混凝土矩形卧式蝶阀井(DN1200)钢筋表及材料表 (117)
地面操作钢筋混凝土矩形卧式蝶阀井(DN1400)钢筋表及材料表 (118)
地面操作钢筋混凝土矩形卧式蝶阀井(DN1600)钢筋表及材料表 (119)
地面操作钢筋混凝土矩形卧式蝶阀井(DN1800)钢筋表及材料表 (120)
地面操作钢筋混凝土矩形卧式蝶阀井盖板平面布置图 (121)
预制盖板YB-Ⅱ-17、18配筋图 (122)
预制盖板YB-Ⅱ-19、20、22配筋图 (123)
预制盖板YB-Ⅱ-21、23～26配筋图 (124)
YB-Ⅱ-17、18钢筋表及材料表 (125)
YB-Ⅱ-19～21钢筋表及材料表 (126)
YB-Ⅱ-22～26钢筋表 (127)
YB-Ⅱ-22～26材料表 (128)
地面操作钢筋混凝土矩形卧式蝶阀井主要材料汇总表 (129)
钢筋混凝土矩形水表井
钢筋混凝土方形水表井(DN15～40) (130)
钢筋混凝土方形水表井(DN15～40)配筋图 (131)
钢筋混凝土方形水表井(DN15～40)钢筋表及材料表 (132)
预制盖板YB-1配筋图、钢筋表及材料表 (133)
钢筋混凝土矩形水表井(不带旁通) (134)
钢筋混凝土矩形水表井(不带旁通DN50～400)配筋图 (135)
钢筋混凝土矩形水表井(不带旁通DN50～100)钢筋表及材料表 (136)
钢筋混凝土矩形水表井(不带旁通DN150)钢筋表及材料表 (137)
钢筋混凝土矩形水表井(不带旁通DN200)钢筋表及材料表 (138)
钢筋混凝土矩形水表井(不带旁通DN250～300)钢筋表及材料表 (139)
钢筋混凝土矩形水表井(不带旁通DN400)钢筋表及材料表 (140)
钢筋混凝土矩形水表井(不带旁通DN50～400)盖板平面布置图 (141)
预制盖板YB-Ⅱ-27～29配筋图 (142)
预制盖板YB-Ⅱ-30～33配筋图 (143)
YB-Ⅱ-27～29钢筋表及材料表 (144)
YB-Ⅱ-30～33钢筋表及材料表 (145)
钢筋混凝土矩形水表井(不带旁通DN50～400)主要材料汇总表 (146)
钢筋混凝土矩形水表井(带旁通) (147)
钢筋混凝土矩形水表井(带旁通DN50～400)配筋图 (148)
钢筋混凝土矩形水表井(带旁通DN50～100)钢筋表及材料表 (149)
钢筋混凝土矩形水表井(带旁通DN150)钢筋表及材料表 (150)
钢筋混凝土矩形水表井(带旁通DN200)钢筋表及材料表 (151)
钢筋混凝土矩形水表井(带旁通DN150～200)钢筋表及材料表 (152)
钢筋混凝土矩形水表井(带旁通DN250)钢筋表及材料表 (153)
钢筋混凝土矩形水表井(带旁通DN300～400)钢筋表及材料表 (154)
钢筋混凝土矩形水表井(带旁通DN50～400)盖板平面布置图 (155)
预制盖板YB-Ⅱ-34～37配筋图 (156)
预制盖板YB-Ⅱ-38～42配筋图 (157)
YB-Ⅱ-34、35钢筋表及材料表 (158)
YB-Ⅱ-36～38钢筋表及材料表 (159)
YB-Ⅱ-39～42钢筋表及材料表 (160)
钢筋混凝土矩形水表井(带旁通DN50～400)主要材料汇总表 (161)
钢筋混凝土矩形排气阀井
钢筋混凝土矩形排气阀井 (162)
钢筋混凝土矩形排气阀井配筋图 (163)
钢筋混凝土矩形排气阀井(DN100～200)钢筋表及材料表 (164)
钢筋混凝土矩形排气阀井(DN250～450)钢筋表及材料表 (165)
钢筋混凝土矩形排气阀井(DN500～600)钢筋表及材料表 (166)
钢筋混凝土矩形排气阀井(DN700～800)钢筋表及材料表 (167)
钢筋混凝土矩形排气阀井(DN900～1000)钢筋表及材料表 (168)
钢筋混凝土矩形排气阀井(DN1200)钢筋表及材料表 (169)
钢筋混凝土矩形排气阀井(DN1400)钢筋表及材料表 (170)
钢筋混凝土矩形排气阀井(DN1600)钢筋表及材料表 (171)
钢筋混凝土矩形排气阀井(DN1800)钢筋表及材料表 (172)
钢筋混凝土矩形排气阀井盖板平面布置图 (173)
预制盖板YB-Ⅱ-43、44配筋图 (174)
预制盖板YB-Ⅱ-45～47配筋图 (175)
YB-Ⅱ-43～45钢筋表及材料表 (176)
YB-Ⅱ-46、47钢筋表及材料表 (177)
钢筋混凝士矩形排气阀井主要材料汇总表 (178)
07MS101-3 自承式平直形架空钢管
目录 (1)
总说明 (3)
DN300～1800管道跨度选用表、荷载标准和组合值
DN300管道跨度选用表 (11)
DN300管道荷载标准值 (12)
DN300管道荷载组合值 (13)
DN400管道跨度选用表 (14)
DN400管道荷载标准值 (15)
DN400管道荷载组合值 (16)
DN500管道跨度选用表 (17)
DN500管道荷载标准值 (18)
DN500管道荷载组合值 (19)
DN600管道跨度选用表 (20)
DN600管道荷载标准值 (21)
DN600管道荷载组合值 (22)
DN700管道跨度选用表 (23)
DN700管道荷载标准值 (24)
DN700管道荷载组合值 (25)
DN800管道跨度选用表 (26)
DN800管道荷载标准值 (27)
DN800管道荷载组合值 (28)
DN900管道跨度选用表 (29)
DN900管道荷载标准值 (30)
DN900管道荷载组合值 (31)
DN1000管道跨度选用表 (32)
DN1000管道荷载标准值 (33)
DN1000管道荷载组合值 (34)
DN1200管道跨度选用表 (35)
DN1200管道荷载标准值 (36)
DN1200管道荷载组合值 (37)
DN1400管道跨度选用表 (38)
DN1400管道荷载标准值 (39)
DN1400管道荷载组合值 (40)
DN1500管道跨度选用表 (41)
DN1500管道荷载标准值 (42)
DN1500管道荷载组合值 (43)
DN1600管道跨度选用表 (44)
DN1600管道荷载标准值 (45)
DN1600管道荷载组合值 (46)
DN1800管道跨度选用表 (47)
DN1800管道荷载标准值 (48)
DN1800管道荷载组合值 (49)
管道可滑移支座、不可滑移支座构造详图
DN≤500管道可滑移支座构造详图 (50)
600≤DN≤1000管道可滑移支座构造详图(一) (51)
600≤DN≤1000管道可滑移支座构造详图(二) (52)
600≤DN≤1000管道可滑移支座构造详图(三) (53)
DN≥1200管道可滑移支座构造详图(一) (54)
DN≥1200管道可滑移支座构造详图(二) (55)
DN≥1200管道可滑移支座构造详图(三) (56)
DN≤1000管道不可滑移支座构造详图 (57)
DN≥1200管道不可滑移支座构造详图(一) (58)
DN≥1200管道不可滑移支座构造详图(二) (59)
例题
管道支墩计算例题(一) (60)
管道支墩计算例题(二) (61)
管道支墩计算例题(三) (62)
管道支墩计算例题(四) (63)
管道支墩计算例题(五) (64)
管道支墩计算例题(六) (65)
管道支墩计算例题(七) (66)
07MS101-4 自承式圆弧形架空钢管
目录 (1)
总说明 (3)
DN300～1000 跨度选用表
跨度选用简图及每米钢管重量表 (11)
DN300跨度选用表(u＝1/4、1/5) (12)
DN300跨度选用表(u＝1/6、1/7) (13)
DN300跨度选用表(u＝1/8、1/9) (14)
DN400跨度选用表(u＝1/4、1/5) (15)
DN400跨度选用表(u＝1/6、1/7) (16)
DN400跨度选用表(u＝1/8、1/9) (17)
DN500跨度选用表(u＝1/4、1/5) (18)
DN500跨度选用表(u＝1/6、1/7) (19)
DN500跨度选用表(u＝1/8、1/9) (20)
DN600跨度选用表(u＝1/4、1/5) (21)
DN600跨度选用表(u＝1/6、1/7) (22)
DN600跨度选用表(u＝1/8、1/9) (23)
DN700跨度选用表(u＝1/4、1/5) (24)
DN700跨度选用表(u＝1/6、1/7) (25)
DN700跨度选用表(u＝1/8、1/9) (26)
DN800跨度选用表(u＝1/4、1/5) (27)
DN800跨度选用表(u＝1/6、1/7) (28)
DN800跨度选用表(u＝1/8、1/9) (29)
DN900跨度选用表(u＝1/4、1/5) (30)
DN900跨度选用表(u＝1/6、1/7) (31)
DN900跨度选用表(u＝1/8、1/9) (32)
DN1000跨度选用表(u＝1/4、1/5) (33)
DN1000跨度选用表(u＝1/6、1/7) (34)
DN1000跨度选用表(u＝1/8、1/9) (35)
DN300～1000支墩选用表
支墩构造图及相关参数 (36)
DN300支墩选用表(u＝1/4、1/5、1/6) (37)
DN300支墩选用表(u＝1/7、1/8、1/9) (38)
DN400支墩选用表(u＝1/4、1/5、1/6) (39)
DN400支墩选用表(u＝1/7、1/8、1/9) (40)
DN500支墩选用表(u＝1/4、1/5、1/6) (41)
DN500支墩选用表(u＝1/7、1/8、1/9) (42)
DN600支墩选用表(u＝1/4、1/5、1/6) (43)
DN600支墩选用表(u＝1/7、1/8、1/9) (44)
DN700支墩选用表(u＝1/4、1/5、1/6) (45)
DN700支墩选用表(u＝1/7、1/8、1/9) (46)
DN800支墩选用表(u＝1/4、1/5、1/6) (47)
DN800支墩选用表(u＝1/7、1/8、1/9) (48)
DN900支墩选用表(u＝1/4、1/5、1/6) (49)
DN900支墩选用表(u＝1/7、1/8、1/9) (50)
DN1000支墩选用表(u＝1/4、1/5、1/6) (51)
DN1000支墩选用表(u＝1/7、1/8、1/9) (52)
07MS101-5 防水套管
目录 (1)
总说明 (2)
柔性防水套管
柔性防水套管(A型)安装图 (5)
柔性防水套管(B型)安装图 (6)
柔性防水套管尺寸、重量表 (7)
法兰套管(A型) (8)
法兰套管(B型) (9)
法兰套管尺寸、重量表 (10)
密封圈 (11)
密封圈尺寸、重量表 (12)
法兰压盖 (13)
法兰压盖尺寸、重量表 (14)
刚性防水套管
刚性防水套管(A型)安装图(一) (15)
刚性防水套管(A型)安装图(二) (16)
刚性防水套管(A型)尺寸、重量表 (17)
刚性防水套管(B型)安装图 (18)
刚性防水套管(B型)尺寸、重量表 (19)
刚性防水套管(C型)安装图 (20)
刚性防水套管(C型)尺寸、重量表 (21)
刚性防水翼环安装图(一) (22)
刚性防水翼环尺寸、重量表(一) (23)
刚性防水翼环安装图(二) (24)
刚性防水翼环尺寸、重量表(二) (25)
- 其它标准
- 上一篇： 建筑震害分析及实例图解（参考图集）
- 下一篇： 暖通空调系统的检测与监控(水系统分册)
- 热门标准
- 国家标准
- GB/T42239.1-2022 洗涤用酶制剂 第1部分：碱性蛋白酶
- GB/T5009.101-2003 食品容器及包装材料用聚酯树脂及其成型品中锑的测定
- GB/T14625.3-2008 篮球、足球、排球、手球试验方法 第3部分：动态耐冲击试验方法
- GB/T4995-2014 联运通用平托盘 性能要求和试验选择
- GB/T15338-1994 炭黑试验方法精密度和偏差的确认
- GB7911.1-1987 热固性树脂装饰层压板 技术条件
- GB/T14625.2-2008 篮球、足球、排球、手球试验方法 第2部分：反弹高度测定方法
- GB/T27840-2011 重型商用车辆燃料消耗量测量方法
- GB/T2794-2013 胶黏剂黏度的测定 单圆筒旋转黏度计法
- GB/T7251.1-2023 低压成套开关设备和控制设备 第1部分：总则
- GB/T42394-2023 电气装置用电缆夹具
- GB19653—2005 霓虹灯安装规范
- GB/T14926.6-2001 实验动物 支气管鲍特杆菌检测方法
- GB18030-2000 信息技术 信息交换用汉字编码字符集基本集的扩充
- GB19151-2003 机动车用三角警告牌
网站备案号：湘ICP备2023016450号-1
