【06K504】 水环热泵空调系统设计与安装

水环热泵空调系统设计与安装

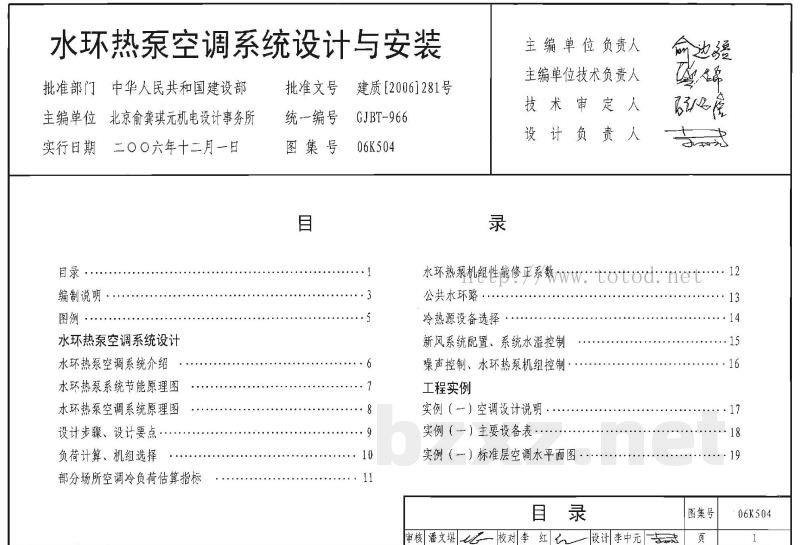

目录

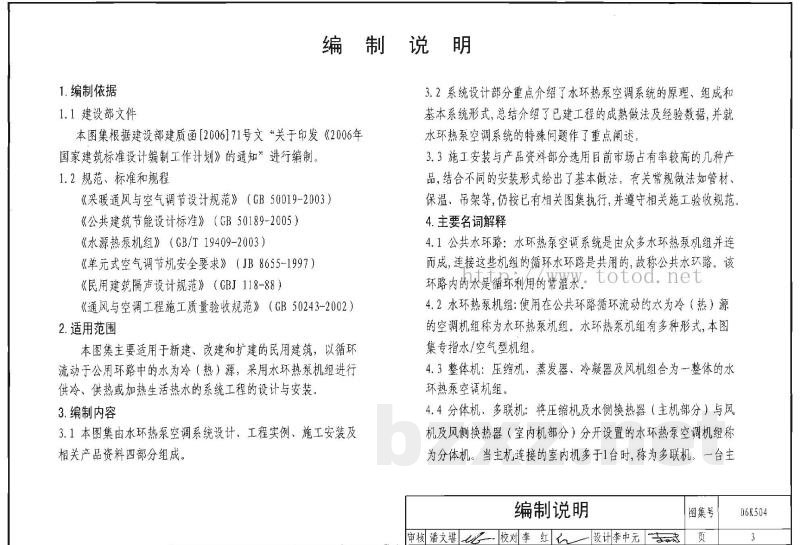

编制说明

1. 编制依据

1.1 建设部文件

本图集根据建设部建质函[2006]71号文“关于印发《2006年国家建筑标准设计编制工作计划》的通知”进行编制。

1.2 规范、标准和规程

• 采暖通风与空气调节设计规范（GB 50019-2003）
• 公共建筑节能设计标准（GB 50189-2005）
• 水源热泵机组（GB/T 19409-2003）
• 单元式空气调节机安全要求（JB 8655-1997）
• 民用建筑隔声设计规范（GBJ 118-88）
• 通风与空调工程施工质量验收规范（GB 50243-2002）

2. 适用范围

本图集主要适用于新建、改建和扩建的民用建筑，以循环流动于公用环路中的水为冷（热）源，采用水环热泵机组进行供冷、供热或加热生活热水的系统工程的设计与安装。

3. 编制内容

3.1 本图集由水环热泵空调系统设计、工程实例、施工安装及相关产品资料四部分组成。

3.2 系统设计部分重点介绍了水环热泵空调系统的原理、组成和基本系统形式，总结介绍了已建工程的成熟做法及经验数据，并就水环热泵空调系统的特殊问题作了重点阐述。

3.3 施工安装与产品资料部分选用目前市场占有率较高的几种产品，结合不同的安装形式给出了基本做法。有关常规做法如管材、保温、吊架等，仍按已有相关图集执行，并遵守相关施工验收规范。

4. 主要名词解释

4.1 公共水环路：水环热泵空调系统是由众多水环热泵机组并联而成，连接这些机组的循环水环路是共用的，故称公共水环路。该环路内的水是循环利用的常温冷水。

4.2 水环热泵机组：使用在公共环路循环流动的水为冷（热）源的空调机统称为水环热泵机组。水环热泵机组有多种形式，本图集专指水/空气型机组。

4.3 整体机：压缩机、蒸发器、冷凝器及风机组合为一整体的水环热泵空调机组。

4.4 分体机、多联机：将压缩机及水侧换热器（主机部分）与风机及风侧换热器（室内机部分）分开设置的水环热泵空调机组称为分体机。当主机连接的室内机多于1台时，称为多联机。
