【10MR604-1】 城市道路－人行天桥

　　10MR604-1《城市道路—人行天桥》国家标准设计图集适用于抗震设防烈度为8度（地震动峰值加速度≤0.30g）及以下地区，Ⅰ～Ⅲ类场地的人行天桥施工图设计。人行天桥上部条件为简支钢箱梁，桥宽分为3.3米与4.3米两种，墩柱为钢管混凝土结构，基础采用桩基础；天桥平面布置为工字形，跨度范围为15m～30m；两侧对应设置钢梯道、钢坡道，对应桥宽相应梯（坡）道宽度2.9m、3.5m；附属设施主要包括桥面铺装、栏杆等。主要内容有人行天桥总图、主梁构造图、梯（坡）道构造图、基础图、栏杆、使用示例等几部分。设计师可参考设计示例的指示直接选用，条理清晰，方便实用。

图集号：10MR604-1
名称：国家建筑标准设计图集——城市道路—人行天桥
批准部门：中华人民共和国住房和城乡建设部
组织编制：中国建筑标准设计研究院
实行日期：2010年12月1日
统一编号：GJBT-1151

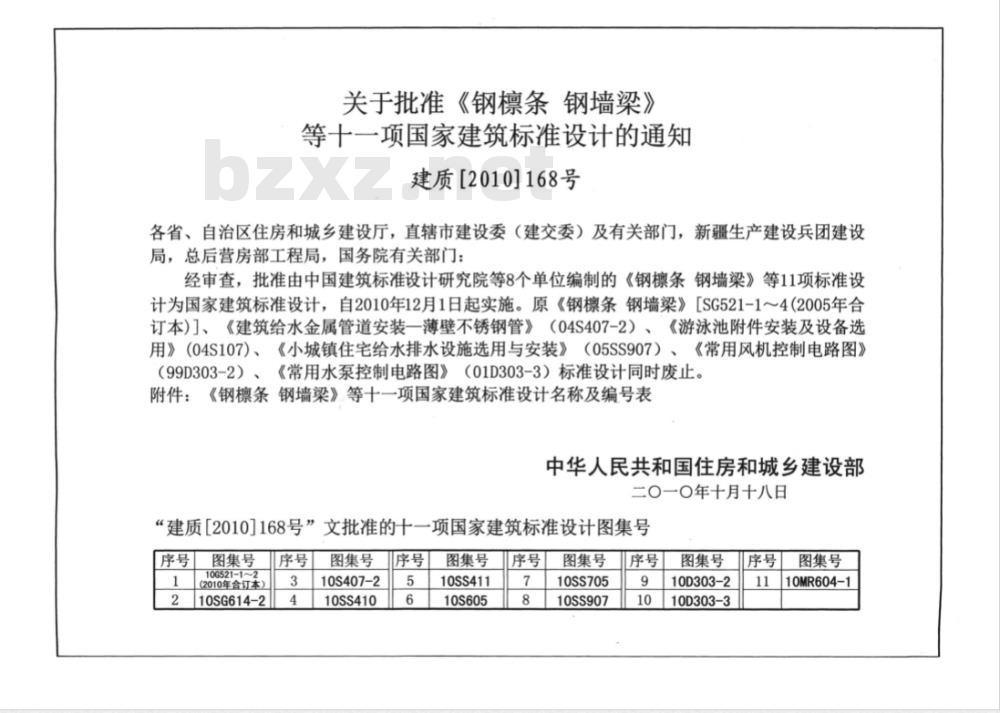

【关于批准《钢型条钢墙梁》等十一项国家建筑标准设计的通知】
建质[2010]168号

各省、自治区住房和城乡建设厅，直辖市建设委（建交委）及有关部门，新疆生产建设兵团建设局，总后营房部工程局，国务院有关部门：
经审查，批准由中国建筑标准设计研究院等8个单位编制的《钢型条钢墙梁》等11项标准设计为国家建筑标准设计，自2010年12月1日起实施。原《钢型条钢墙梁》[SG521-1～4（2005年合订本）]、《建筑给水金属管道安装—薄壁不锈钢管》（04S407-2）、《游泳池附件安装及设备选用》（04S107）、《小城镇住宅给水排水设施选用与安装》（05SS907）、《常用风机控制电路图》（99D303-2）、《常用水泵控制电路图》（01D303-3）标准设计同时废止。
附件：《钢型条钢墙梁》等十一项国家建筑标准设计名称及编号表。
中华人民共和国住房和城乡建设部
二〇一〇年十月十八日

【“建质[2010]168号”文批准的十一项国家建筑标准设计图集】
1. SG521-1 (2010年合订本)
2. 10SG614-2
3. 10S407-2
4. 10SS410
5. 10SS411
6. 10S605
7. 10SS705
8. 10SS907
9. 10D303-2
10. 10D303-3
11. 10MR604-1 城市道路—人行天桥

【目录】
设计总说明
人行天桥总图
人行天桥总图参数表
简支钢箱渠主梁构造图
简支钢箱梁主架材料表
梯道构造图
梯道材料表
坡道构造图
坡道材料表
主墩构造图
主墩材料表
梯、坡道构造图
梯、坡道墩材料表（1:2.5、1:4）
梯脚结构图及材料表（1:2.5、1:4、1:8、1:10、1:12）
基础结构图
栏杆构造图
桥面铺装图
桩柱主要荷载表
工程算例

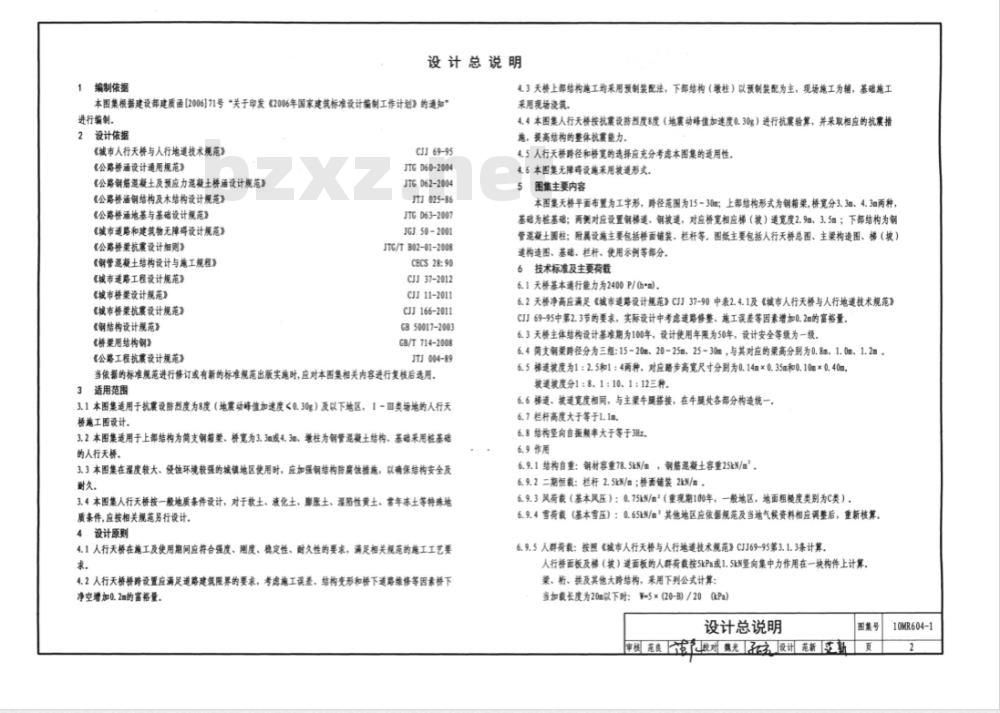

【设计总说明】
4.3 天桥上部结构施工均采用预制装配法，下部结构（桩柱）以预制装配为主，现场施工为辅，基础施工。

编制依据：本图集根据建设部建质函[2006]71号“关于印发《2006年国家建筑标准设计编制工作计划》的通知”进行编制。

设计依据：
- 《城市人行天桥与人行地道技术规范》CJJ 69-95
- 《公路桥涵设计通用规范》JTG D60-2004
- 《公路钢筋混凝土及预应力混凝土桥承设计规范》JTG D62-2004
- 《公路桥涵钢结构及木结构设计规范》JTJ 025-86
- 《公路桥涵地基与基础设计规范》JTG D63-2007
- 《城市道路和建筑物无障碍设计规范》JGJ 50-2001
- 《公路桥梁抗震设计细则》JTG/T B020-2012
- 《钢管混凝土结构设计与施工规程》CECS 28:90
- 《城市道路工程设计规范》CJJ 37-2012
- 《城市桥渠设计规范》CJJ 11-2011
- 《城市桥渠抗震设计规范》CJJ 166-2011
- 《钢结构设计规范》GB 50017-2003
- 《桥渠用结构钢》GB/T 714-2008
- 《公路工程抗震设计规范》JTJ 004-89
注：当依据的标准规范进行修订或有新的标准规范出版实施时，应对本图集相关内容进行复核后选用。

【适用范围】
3.1 本图集适用于抗震设防烈度为8度（地震动峰值加速度 < 0.30g）及以下地区，I类场地的人行天桥施工图设计。
3.2 本图集适用于上部结构为简支钢箱梁、桥宽为3.3m或4.3m、桩柱为钢管混凝土结构、基础采用桩基础的人行天桥。
3.3 本图集在湿度较大、侵蚀环境较强的城镇地区使用时，应加强钢结构防腐蚀措施。
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。

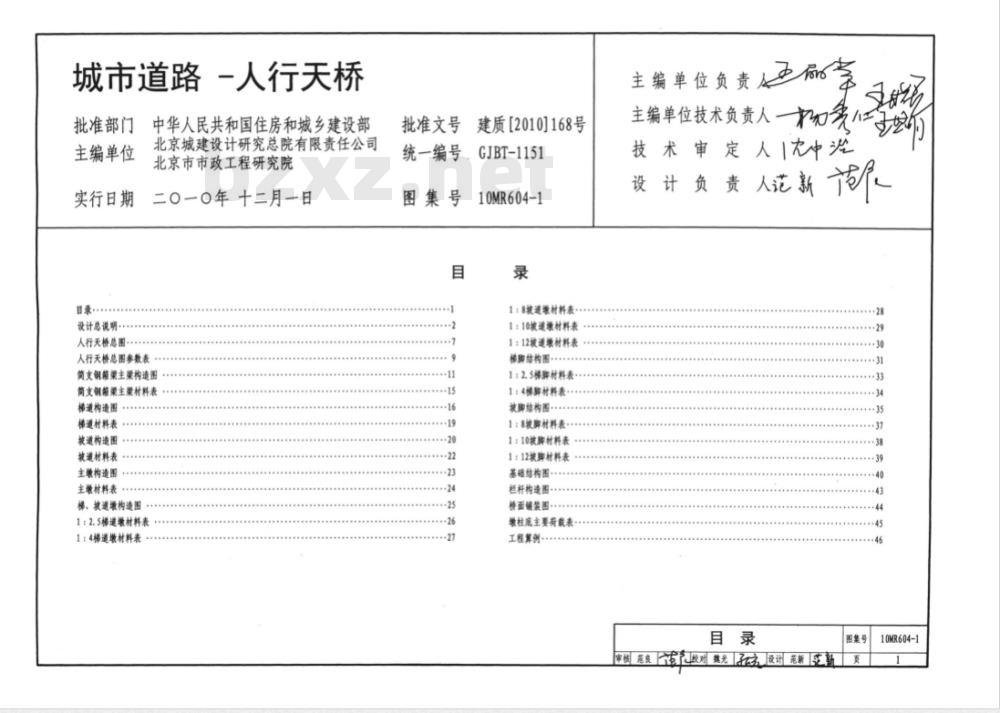

10MR604-1：城市道路－人行天桥
目录
设计总说明
人行天桥总图
人行天桥总图参数表
简支钢箱梁主梁构造图
简支钢箱梁主梁材料表
梯道构造图
梯道材料表
坡道构造图
坡道材料表
主墩构造图
主墩材料表
梯、坡道墩构造图
1:2.5梯道墩材料表
1:4梯道墩材料表
1:8坡道墩材料表
1:10坡道墩材料表
1:12坡道墩材料表
梯脚结构图
1:2.5梯脚材料表
1:4梯脚材料表
坡脚结构图
1:8坡脚材料表
1:10坡脚材料表
1:12坡脚材料表
基础结构图
栏杆构造图
桥面铺装图
墩柱底主要荷载表
工程算例
