【17CK119】 CC-Ⅰ双面彩钢板复合风管制作与安装

本网站 发布时间： 2026-06-09 23:18:58

基本信息

  • 图集号：

    17CK119

  • 图集名称：

    17CK119 CC-Ⅰ双面彩钢板复合风管制作与安装

  • 图集类别：

    暖通空调

  • 标准状态：

    现行

  • 发布日期：

    2017-07-13

  • 实施日期：

    2017-04-15

  • 下载格式：

    pdf zip

  • 下载大小：

    10.02 MB

手机扫码下载更方便

关联标准

出版信息

  • 主编单位：

    灵汇技术股份有限公司 浙江工业大学工程设计集团有限公司 浙江长城净化工程技术有限公司
标准简介标准简介/下载

点击下载

标准简介：

本图集适用范围： 1、适用于新建、改建、扩建的工业厂房与民用建筑的空调系统和洁净空调系统；不适用于除尘系统和含有腐蚀性气体的通风系统。 2、适用于空调通风系统中额定工作压力小于等于1500Pa、风管边长尺寸小于等于2000mm的双面彩钢板矩形复合风管的制作与安装。 3、对于风管边长尺寸大于2000mm的风管，应由设计单位与施工单位共同研究制定措施以满足风管的强度和变形量的要求。 图集主要内容及特点: 1、本图集是根据灵汇技术股份有限公司生产的CC-Ⅰ双面彩钢板复合风管的技术资料、数据编制，其内容由编制总说明、风管制作和风管安装三部分组成。 2、CC-Ⅰ双面彩钢板复合风管采用工厂化机械生产，为满足市场需求，本图集的“风管制作”部分提供了风管的直管段、盲板、弯头、三通、来回弯、变径管、风管法兰、加固方式、导流片和检查门等的下料、制作示意图。 3、本图集的“风管安装”中，编入了CC-Ⅰ双面彩钢板复合风管的承插式卡条连接方法，以及风管与风口、风阀的连接示意图。同时编入了三种CC-Ⅰ双面彩钢板复合风管的重量表，供工程人员参考使用。

标准内容 标准内容
📄 页码
  • 第 1 页
  • 第 2 页
  • 第 3 页
  • 第 4 页
  • 第 5 页
  • 第 6 页
  • 第 7 页
  • 第 8 页

17CK119

CC-I 双面彩钢板复合风管制作与安装

最新标准 全网首发
参考图集

[图片]

组织编制：中国建筑标准设计研究院

资源下载QQ群：61754465

中國計劃出版社

小提示：此内容仅为图集识别内容，不保证准确与完整度,若需要完整标准请到下方自行免费下载完整标准文档。解压密码 www.bzxz.net
📥 下载资源 直接下载解压密码 www.bzxz.net
夸克网盘(全) 下载大小：10.02 MB · zip
前往下载 →
夸克网盘 下载大小：10.02 MB · zip
前往下载 →
💡 点击“前往下载”将跳转至网盘页面，无需提取码，可直接保存文件。 遇到问题？
标准图片预览图集图片预览

标准图片预览：






图集目录列表图集目录列表

图集目录：

17CK119

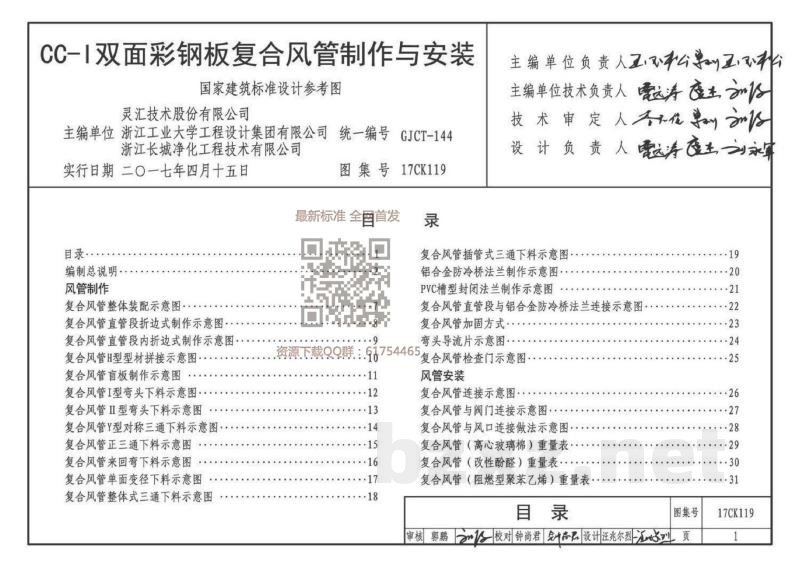

目录

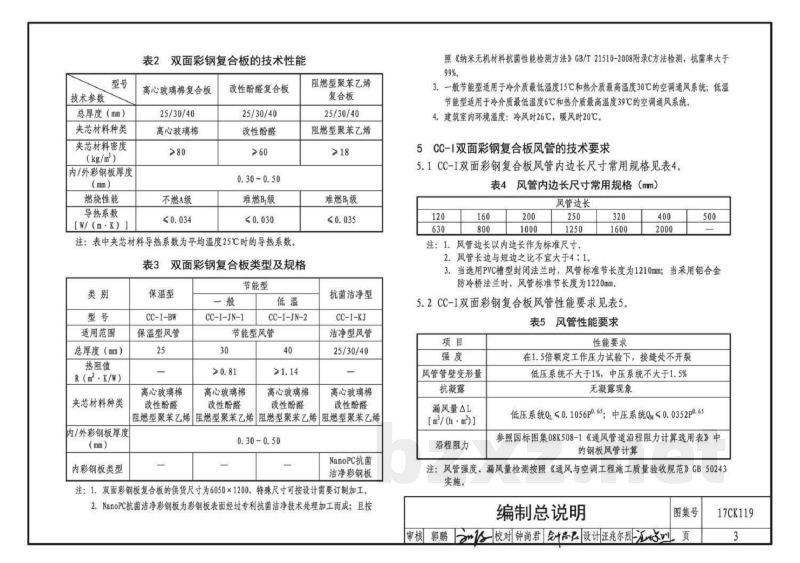

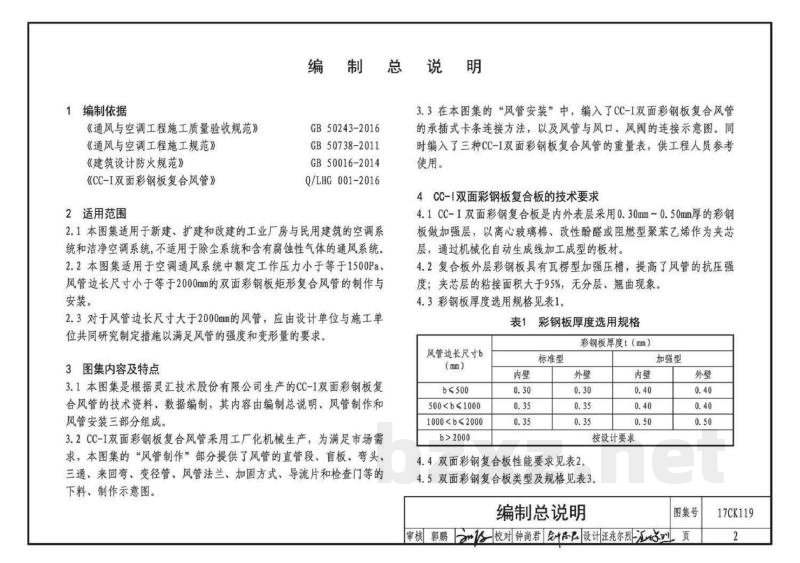

编制总说明
风管制作
复合风管整体装配示意图
复合风管直管段折边式制作示意图
复合风管直管段内折边式制作示意图
复合风管H型型材拼接示意图
复合风管盲板制作示意图
复合风管I型弯头下料示意图
复合风管II型弯头下料示意图
复合风管Y型对称三通下料示意图
复合风管正三通下料示意图
复合风管来回弯下料示意图
复合风管单面变径下料示意图
复合风管整体式三通下料示意图
复合风管插管式三通下料示意图
铝合金防冷桥法兰制作示意图
PVC槽型封闭法兰制作示意图
复合风管直管段与铝合金防冷桥法兰连接示意图
复合风管加固方式
弯头导流片示意图
复合风管检查门示意图
风管安装
复合风管连接示意图
复合风管与阀门连接示意图
复合风管与风口连接做法示意图
复合风管(离心玻璃棉) 重量表
复合风管(改性酚醛)重量表
复合风管(阻燃型聚苯乙烯)重量表
