【03K404、03(05)K404】 低温热水地板辐射供暖系统施工安装（含2005年局部修改版）

低温热水地板辐射供暖系统施工安装

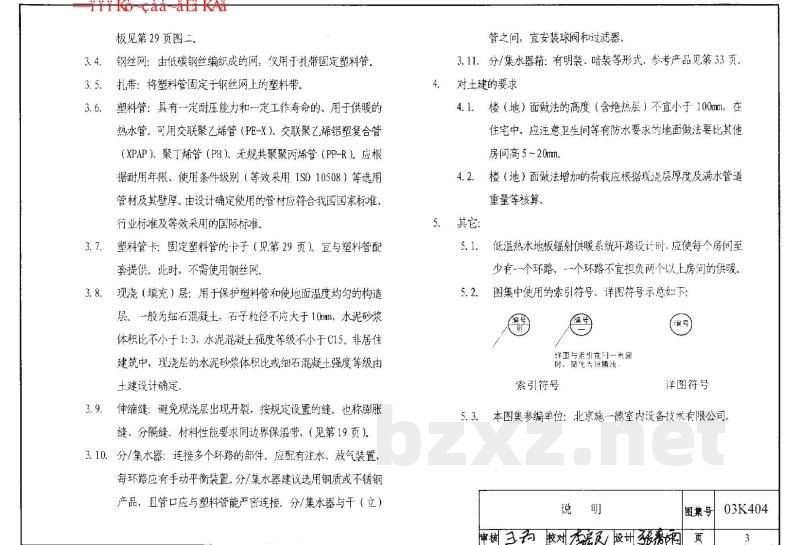

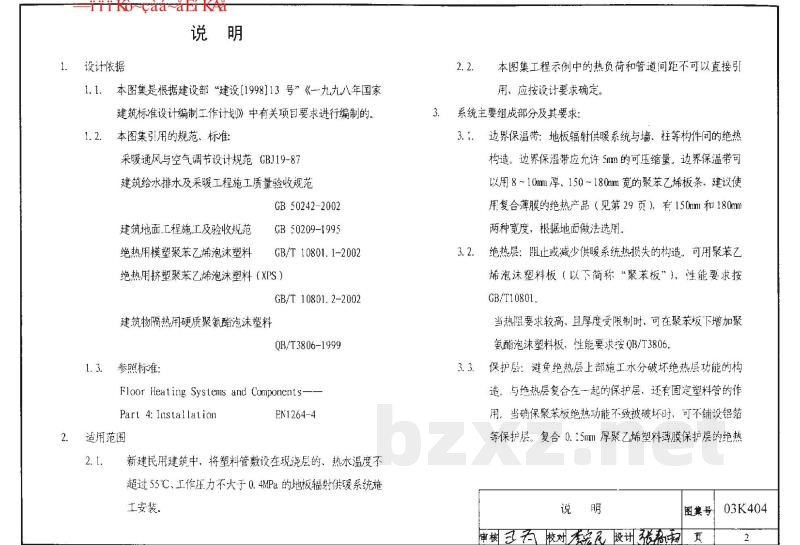

说 明

板见第 29 页图二。

3.4. 钢丝网：由低碳钢丝编织成的网。仅用于扎带固定塑料管。
3.5. 扎带：将塑料管固定于钢丝网上的塑料带。
3.6. 塑料管：具有一定耐压能力和一定工作寿命的，用于供暖的热水管。可用交联聚乙烯管（PE-X）、交联乙烯铝塑复合管 (XPAP)、聚丁烯管 (PB)、无规共聚聚丙烯管(PP-R)。应根据耐用年限、使用条件级别（等效采用 ISO 10508）等选用管材及其壁厚，由设计确定使用的管材应符合我国国家标准、行业标准和等效采用的国际标准。
3.7. 塑料管卡：固定塑料管的卡子（见第 29 页）。宜与塑料管配套提供。此时，不需使用钢丝网。
3.8. 现浇（填充）层：用于保护塑料管和使地面温度均匀的构造层。一般为细石混凝土，石子粒径不应大于10mm，水泥砂浆体积比不小于1:3。水泥混凝土强度等级不小于C15。非居住建筑中，现浇层的水泥砂浆体积比或细石混凝土强度等级由土建设计确定。
3.9. 伸缩缝：避免现浇层出现开裂，按规定设置的缝。也称膨胀缝、分隔缝。材料性能要求同边界保温带。（见第19页）。
3.10. 分/集水器：连接多个环路的部件，应配有注水、放气装置，每环路应有手动平衡装置。分/集水器建议选用铜质或不锈钢产品，且管口应与塑料管能严密连接。分/集水器与干（立）

管之间，宜安装球阀和过滤器。
3.11. 分/集水器箱：有明装、暗装等形式。参考产品见第33页。

4. 对上述的要求

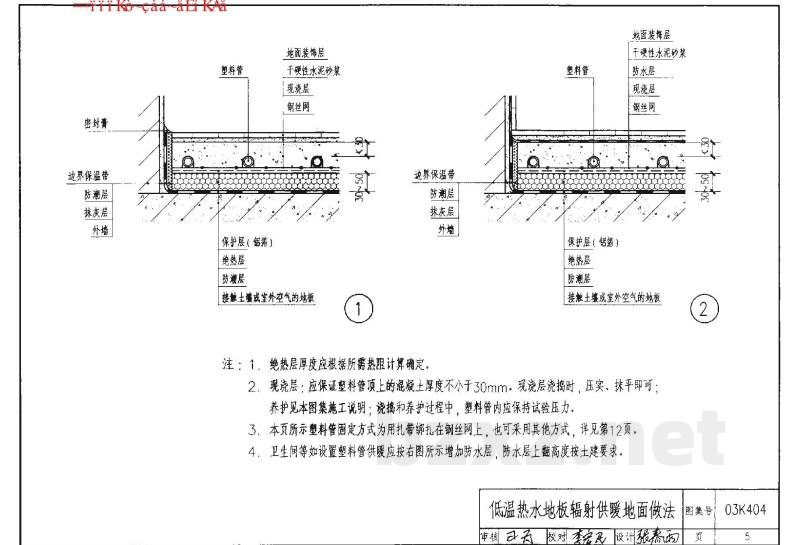

4.1. 楼（地）面做法的高度（含绝热层）不宜小于100mm。在住宅中，应注意卫生间等有防水要求的地面做法要比其他房间高5~20mm。
4.2. 楼（地）面做法增加的荷载应根据现浇层厚度及满水管道重量等核算。

5. 其它

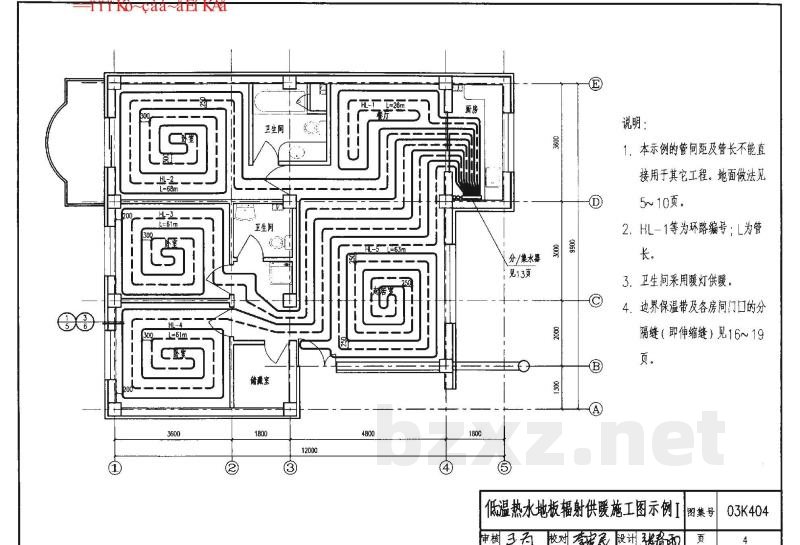

5.1. 低温热水地面辐射供暖系统环路设计时，应使每个房间至少有一个环路。一个环路不宜担负两个以上房间的供暖。
5.2. 图集中使用的索引符号、详图符号示意如下：

[图片]

索引符号     详图符号

5.3. 本图集集编单位：北京施一德室内设备技术有限公司。
