标准简介/下载国家建筑标准设计图集 13R503
（替代 06R503）
动力工程设计常用数据
批准部门：中华人民共和国住房和城乡建设部
组织编制：中国建筑标准设计研究院
中国计划出版社

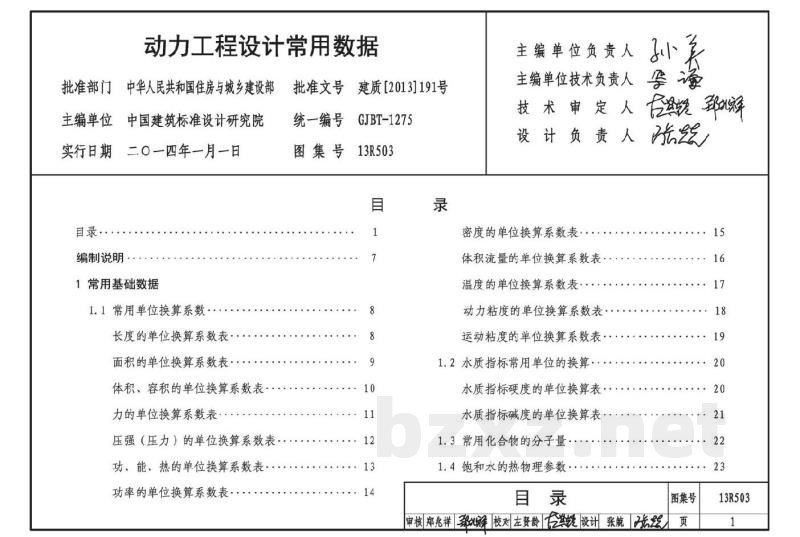

动力工程设计常用数据
|
批准部门 中华人民共和国住房和城乡建设部 批准文号 建质[2013]191号 主编单位 中国建筑标准设计研究院 统一编号 GJBT-1275 实行日期 二〇一四年一月一日 图集号 13R503 |
|
||||||||||||
目 录
|
目录 .......................................................................... 1 编制说明 .............................................................. 7 1 常用基础数据 1.1 常用单位换算系数 .................................................... 8
|
密度的单位换算系数表 ...................................................... 15 体积流量的单位换算系数表 .............................................. 16 温度的单位换算系数表 ...................................................... 17 动力粘度的单位换算系数表 .............................................. 18 运动粘度的单位换算系数表 .............................................. 19 1.2 水质指标常用单位的换算 .................................................. 20
1.3 常用化合物的分子量 .................................................... 22 1.4 饱和水的热物理参数 .................................................... 23 |
| 目 录 | 图集号 | 13R503 | |||||
|---|---|---|---|---|---|---|---|
| 审核 | 郑亮祥 | 校对 | 左智龄 | 页 | 1 | ||
| 设计 张航 陈跃 | |||||||

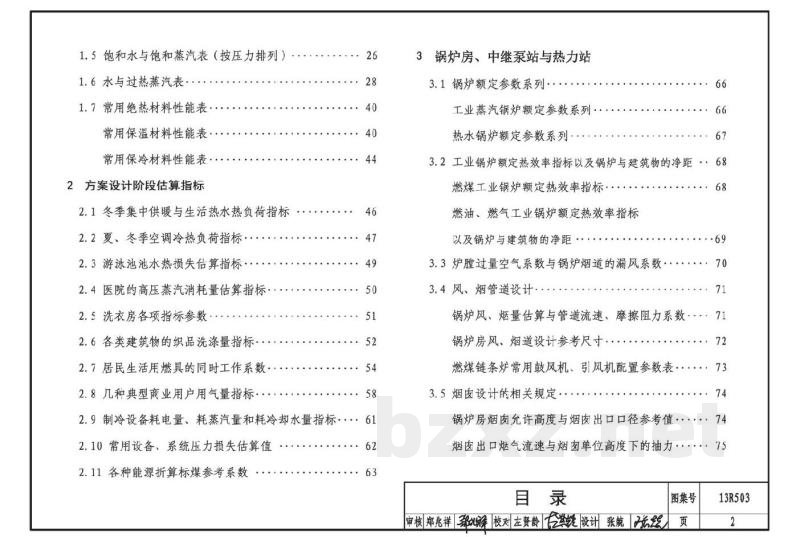

1.5 饱和水与饱和蒸汽表（按压力排列）……26
1.6 水与过热蒸汽表………28
1.7 常用绝热材料性能表……40
常用保温材料性能表……40
常用保冷材料性能表……44
2 方案设计阶段估算指标
2.1 冬季集中供暖与生活热水热负荷指标………46
2.2 夏、冬季空调冷热负荷指标……………47
2.3 游泳池池水热损失估算指标……………49
2.4 医院的高压蒸汽消耗量估算指标…………50
2.5 洗衣房各项指标参数……………………51
2.6 各类建筑物的纺织品洗涤指标…………52
2.7 居民生活用燃气的同时工作系数………54
2.8 几种典型商业用户用气量指标…………58
2.9 制冷设备耗电量、耗蒸汽量和耗冷却水量指标……61
2.10 常用设备、系统压力损失估算值………62
2.11 各种能源折算标准煤参考系数…………63
3 锅炉房、中继泵站与热力站
3.1 锅炉额定参数系列……………………66
工业蒸汽锅炉额定参数系列………66
热水锅炉额定参数系列……………67
3.2 工业锅炉额定热效率指标以及锅炉与建筑物的净距……68
燃煤工业锅炉额定热效率指标………68
燃油、燃气工业锅炉额定热效率指标
以及锅炉与建筑物的净距……………69
3.3 炉膛过量空气系数与锅炉烟道的漏风系数……70
3.4 风、烟管道设计………………………71
锅炉风、烟量估算与管道流速、摩擦阻力系数……71
锅炉房风、烟道设计参考尺寸…………72
燃煤链条炉常用鼓风机、引风机配置参数表……73
3.5 烟囱设计的相关规定……………………74
锅炉房烟囱允许高度与烟囱出口口径参考值……74
烟囱出口烟气流速与烟囱单位高度下的抽力……75
| 目 录 | ||
|---|---|---|
| 审核：郑兆祥 | 校对：左贺龄 | 设计：张巍 |
