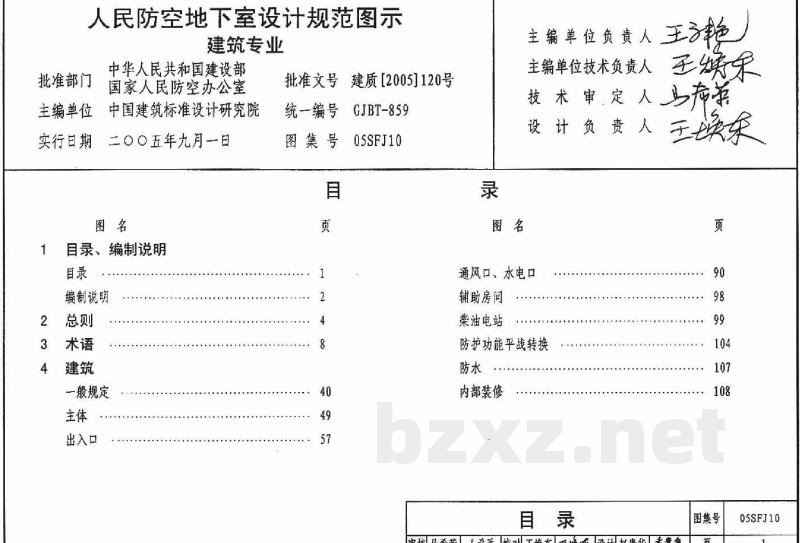

【05SFJ10】 《人民防空地下室设计规范》图示－建筑专业

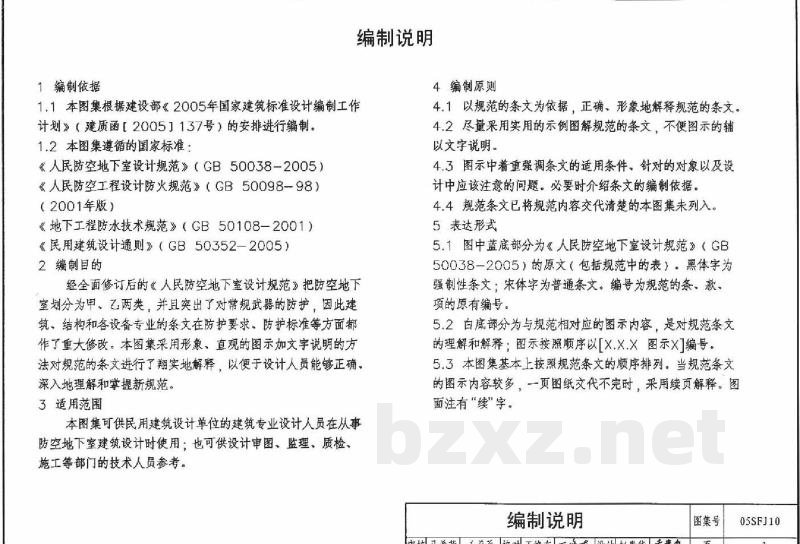

1 编制依据

1.1 本图集根据建设部《2005年国家建筑标准设计编制工作计划》（建质函〔2005〕137号）的安排进行编制。

1.2 本图集遵循的国家标准：

• 《人民防空地下室设计规范》（GB 50038—2005）
• 《人民防空工程设计防火规范》（GB 50098-98）
  （2001年版）
• 《地下工程防水技术规范》（GB 50108—2001）
• 《民用建筑设计通则》（GB 50352—2005）

2 编制目的

经全面修订后的《人民防空地下室设计规范》把防空地下室划分为甲、乙两类，并且突出了对常规武器的防护，因此建筑、结构和各设备专业的条文在防护要求、防护标准等方面都作了重大修改。本图集采用形象、直观的图示加文字说明的方法对规范的条文进行了翔实地解释，以便于设计人员能够正确、深入地理解和掌握新规范。

3 适用范围

本图集可供民用建筑设计单位的建筑专业设计人员在从事防空地下室建筑设计时使用；也可供设计审图、监理、质检、施工等部门的技术人员参考。

4 编制原则

4.1 以规范的条文为依据，正确、形象地解释规范的条文。

4.2 尽量采用实用的示例图解规范的条文，不便图示的辅以文字说明。

4.3 图中着重强调条文的适用条件、针对的对象以及设计中应该注意的问题。必要时介绍条文的编制依据。

4.4 规范条文已将规范内容交代清楚的本图集未列入。

5 表达形式

5.1 图中蓝底部分为《人民防空地下室设计规范》（GB 50038—2005）的原文（包括规范中的表）。黑体字为强制性条文；宋体字为普通条文。编号为规范的条、款、项的原有编号。

5.2 白底部分为与规范相对应的图示内容，是对规范条文的理解和解释；图示按照顺序以【X.X.X 图示X】编号。

5.3 本图集基本上按照规范条文的顺序排列。当规范条文的图示内容较多，一页图纸交代不完时，采用续页解释。图面注有“续”字。
