【05SFS10】 《人民防空地下室设计规范》图示－给水排水专业

人防地下室设计规范图示——给水排水专业

图集号：05SFS10
统一编号：GJBT-860
批准部门：中华人民共和国建设部、国家人民防空办公室
主编单位：南京工程兵工程学院人防工程设计院、中国建筑标准设计研究院
实行日期：2005年9月1日
批准文号：建质[2005]120号

编制说明

1 编制依据
1.1 本图集根据建设部《2005年国家建筑标准设计编制工作计划》（建质函【2005】137号）的安排进行编制。
1.2 本图集执行的国家标准：
《人民防空地下室设计规范》GB50038-2005
《人民防空工程设计防火规范》GB50098-98（2001年版）
《民用建筑设计通则》GB50352-2005

2 编制目的
经全面修订后的《人民防空地下室设计规范》把防空地下室划分为甲、乙两类，并且突出了对常规武器的防护，因此建筑、结构和各设备专业的条文在防护要求、防护标准等方面都作了重大修改。本图集采用形象、直观的图示加文字说明的方法对规范的条文进行了翔实地解释，以便于设计人员能够正确、深入地理解和掌握新规范。

3 适用范围
本图集可供民用建筑设计单位的给排水专业设计人员在从事防空地下室给排水设计时使用；也可供设计审图、监理、质检、施工等部门的技术人员参考。

4 编制原则
4.1 以规范的条文为依据，正确、形象地解释规范的条文。
4.2 尽量采用实用的示例图解规范的条文，不便图示的辅以文字说明。
4.3 图示中着重强调条文的适用条件、针对的对象以及设计中应该注意的问题。必要时介绍条文的编制依据。
4.4 规范条文已将规范内容交代清楚的，本图集未列入。

5 表达形式
5.1 图中蓝底部分为《人民防空地下室设计规范》GB50038-2005的原文（包括规范中的表）。黑体字为强制性条文；宋体字为普通条文。编号为规范的条、款、项的原有编号。
5.2 自底部分为与规范相对应的图示内容，是对规范条文的理解和解释；图示按照顺序以“.X.X”图示编号。
5.3 本图集基本上按照规范条文的顺序排列。当规范条文的图示内容较多，一页图纸交代不完时，采用续页解释，图面注有“续”字。

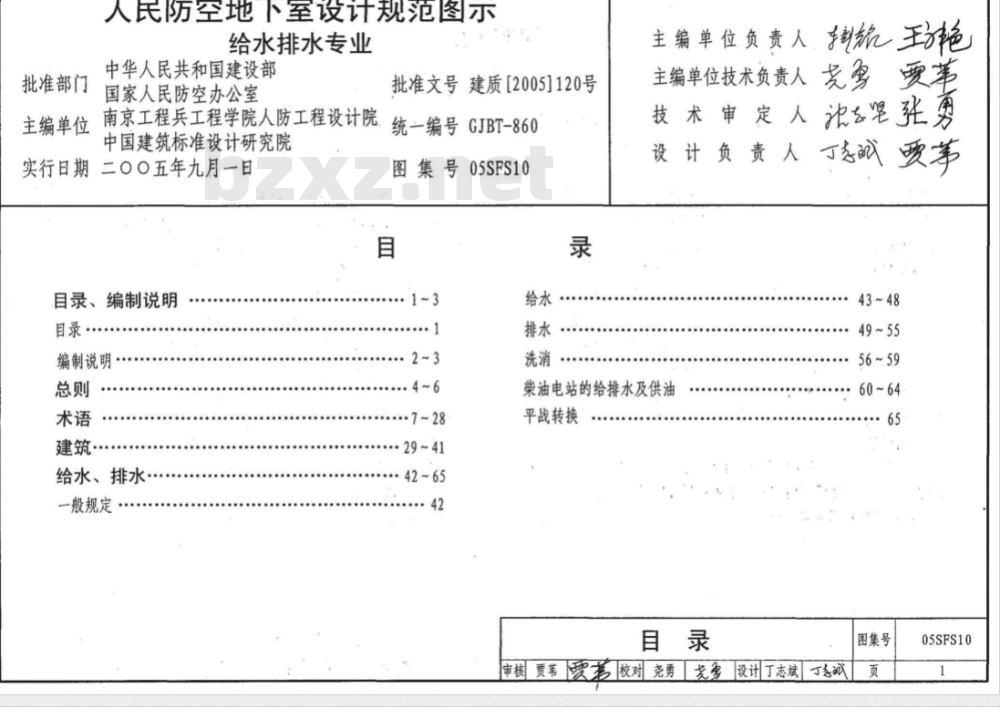

6 图集内容
6.1 总则
6.2 术语
6.3 建筑
6.4 给水、排水
6.4.1 一般规定
6.4.2 给水
6.4.3 排水
6.4.4 洗消
6.4.5 柴油电站的给排水及供油
6.4.6 平战转换

7 相关图集
7.1 《人民防空地下室设计规范图示——建筑专业》
7.2 《人民防空地下室设计规范图示——通风专业》
7.3 《人民防空地下室设计规范图示——电气专业》

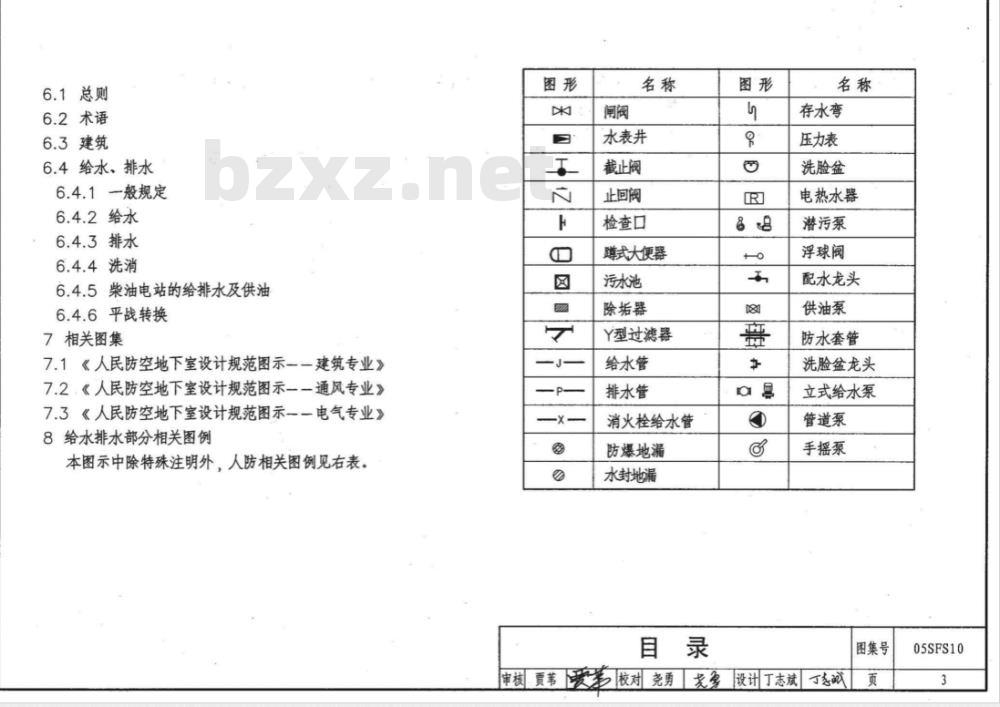

8 给水排水部分相关图例
本图示中除特殊注明外，人防相关图例包括：
水表井、截止阀、止回阀、检查口、避式大便器、污水池、除垢器、Y型过滤器、给水管、排水管、消火栓给水管、防爆地漏、水封地漏、存水弯、压力表、洗脸盆、电热水器、潜污泵、浮球阀、配水龙头、供油泵、防水套管、洗脸盆龙头、立式给水泵、管道泵、手摇泵。

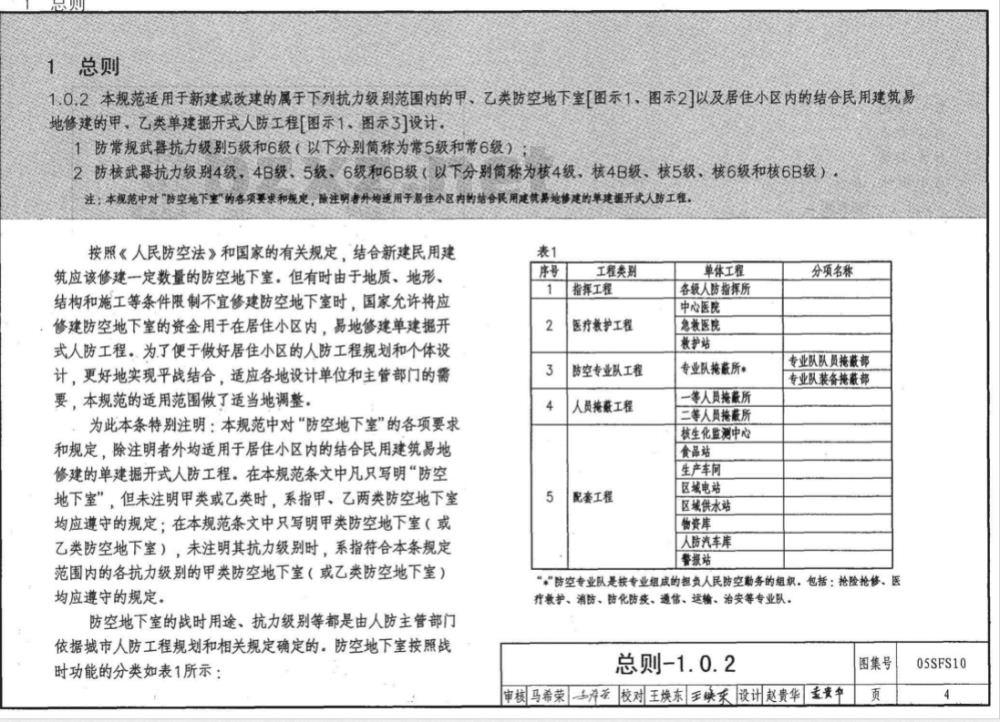

总则

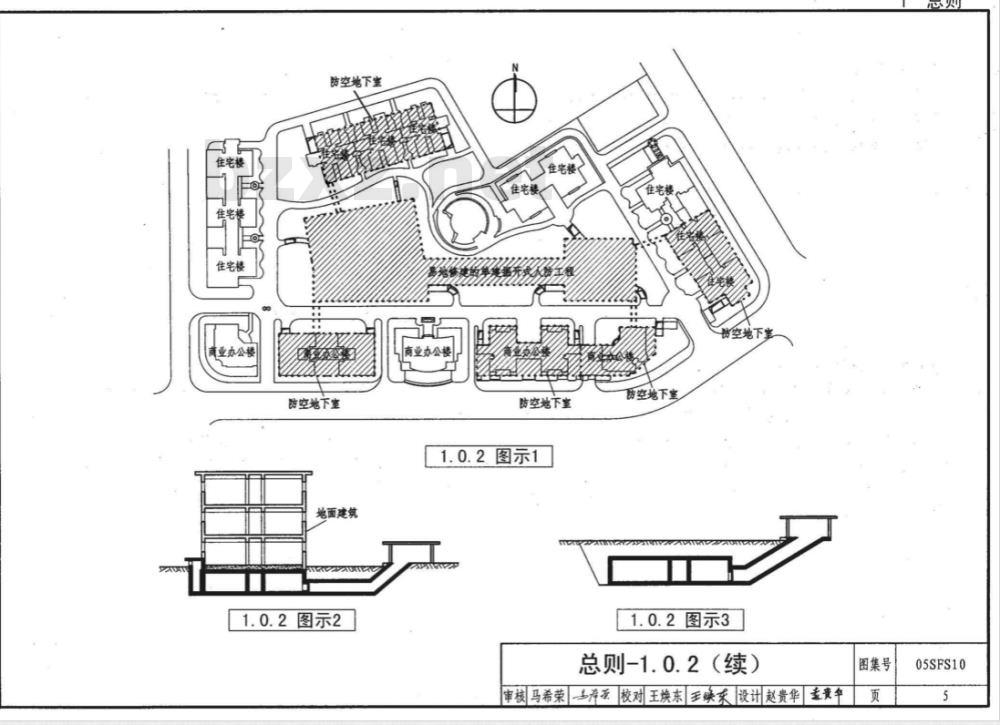

1.0.2 本规范适用于新建或改建的属于下列抗力级别范围内的甲乙类防空地下室（包括居住小区内的结合民用建筑易地修建的甲乙类单建掘开式人防工程）设计：
1. 防常规武器抗力级别：5级和6级（以下分别简称为常5级和常6级）。
2. 防核武器抗力级别：4级、4B级、5级、6级和6B级（以下分别简称为核4级、核4B级、核5级、核6级和核6B级）。

注：本规范中对“防空地下室”的各项要求和规定，除注明者外均适用于居住小区内的结合民用建筑易地修建的单建掘开式人防工程。按照《人民防空法》和国家的有关规定，结合新建民用建筑应该修建一定数量的防空地下室。但有时由于地质、地形、结构和施工等条件限制不宜修建防空地下室时，国家允许将应修建防空地下室的资金用于在居住小区内，易地修建单建掘开式人防工程。
