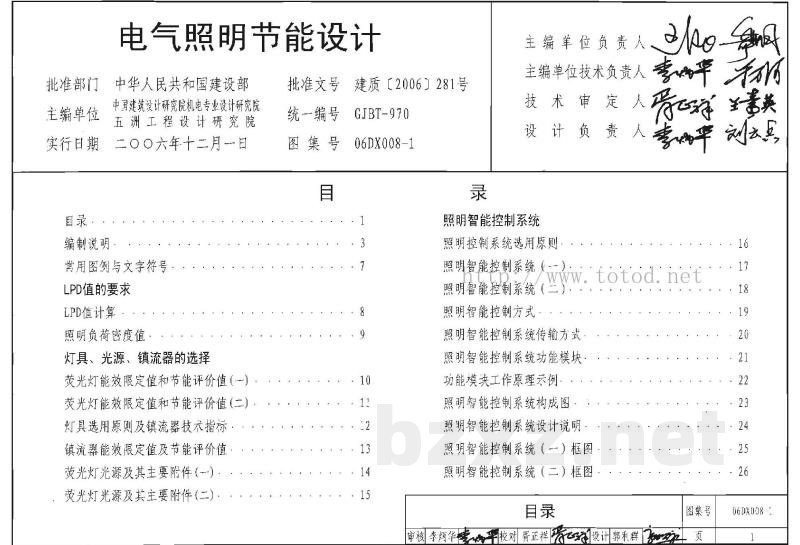

【06DX008-1】 电气照明节能设计

电气照明节能设计

批准部门：中华人民共和国建设部
主编单位：中国建筑设计研究院机电专业设计研究院、五洲工程设计研究院
实行日期：二〇〇六年十二月
批准文号：建质【2006】281号

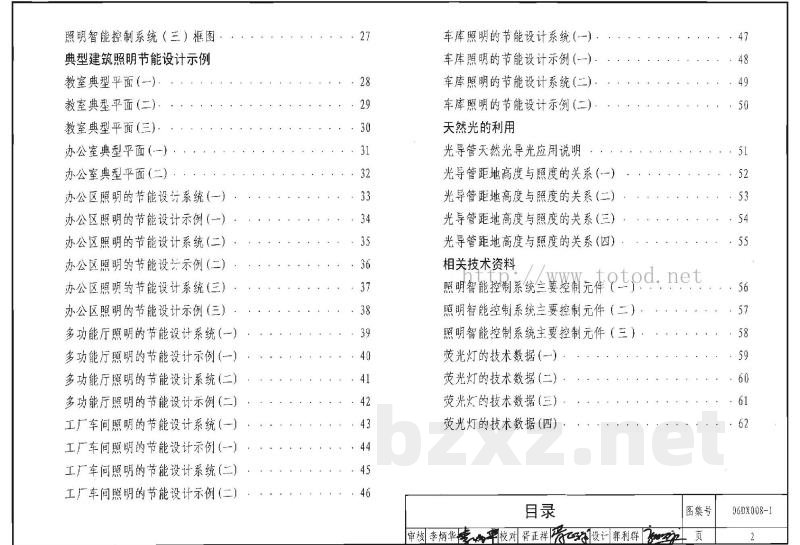

目录

1. 编制说明
2. 使用图例与文字符号
3. LPD值的要求与计算
4. 照明负荷密度值
5. 灯具、光源、镇流器的选择
5.1 荧光灯能效限定值和节能评价值
5.2 灯具选用原则及镇流器技术指标
5.3 镇流器能效限定值及节能评价值
5.4 荧光灯光源及其主要附件
6. 照明智能控制系统
6.1 照明控制系统选用原则
6.2 照明智能控制方式
6.3 照明智能控制系统传输方式
6.4 照明智能控制系统功能模块及工作原理
6.5 照明智能控制系统构成图与设计说明
7. 典型建筑照明节能设计示例
7.1 教室典型平面设计
7.2 办公室典型平面及办公区照明节能设计系统
7.3 多功能厅照明节能设计系统
7.4 工厂车间照明节能设计系统
7.5 车库照明节能设计系统
8. 天然光的利用
8.1 光导管天然光导光应用说明
8.2 光导管距地高度与照度的关系
9. 相关技术资料
9.1 照明智能控制系统主要控制元件
9.2 荧光灯的技术数据

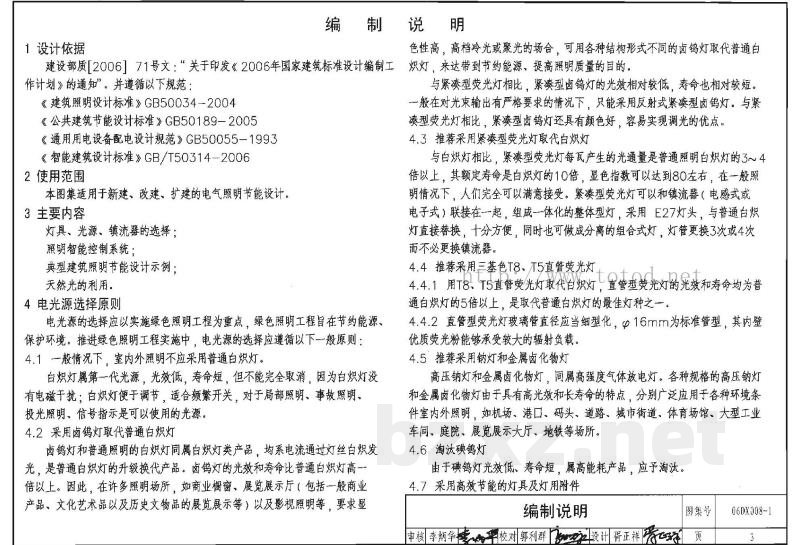

1 设计依据

依据建设部质[2006]71号文《关于印发〈2006年国家建筑标准设计编制工作计划〉的通知》，并遵循以下规范：
《建筑照明设计标准》GB50034-2004
《公共建筑节能设计标准》GB50189—2005
《通用用电设备配电设计规范》GB50055-1993
《智能建筑设计标准》GB/T50314-2006

2 使用范围

本图集适用于新建、改建、扩建的电气照明节能设计。

3 主要内容

- 灯具、光源、镇流器的选择；
- 照明智能控制系统；
- 典型建筑照明节能设计示例；
- 天然光的利用。

4 电光源选择原则

电光源的选择应以实施绿色照明工程为重点，绿色照明工程旨在节约能源，保护环境。在推进绿色照明工程实施中，电光源的选择应遵循以下一般原则：

4.1 一般情况下，室内外照明不应采用普通白炽灯。白炽灯属第一代光源，光效低，寿命短，但不能完全取消，因为白炽灯没有电磁干扰，便于调节，适合频繁开关。对于局部照明、事故照明、投光照明、信号指示是可以使用的光源。

4.2 采用卤钨灯取代普通白炽灯
卤钨灯和普通照明的白炽灯同属白炽灯类产品，均系电流通过灯丝白炽发光，是普通白炽灯的升级换代产品。卤钨灯的光效和寿命比普通白炽灯更高，在需要高色性、高档冷光或聚光的场合，可用各种结构形式不同的卤钨灯取代普通白炽灯，以达到节约能源、提高照明质量的目的。
