【05R410】 热水管道直埋敷设

　　本图集适用于工业及民用建筑室外供热管道工程直埋敷设的设计、安装及施工。主要内容包括直埋预制保温管敷设时阀门井、放气井、排水井的做法；管道三通的加固；管道直埋敷设的常用数据表及安装要点。图集以CJJ/81-98《城镇直埋供热管道工程技术规程》为编制依据，将规程的内容具体化、定量化、数字化、图纸化，用图和表相结合的形式，介绍“直埋管道”设计安装中的技术内容，使设计人员、施工人员选用方便。

【基本信息】
批准部门：中华人民共和国建设部
主编单位：北京市热力工程设计公司
实行日期：2005年9月1日
批准文号：建质[2005]118号
图集号：GJBT-876 (05R410)
文件名称：热水管道直埋敷设

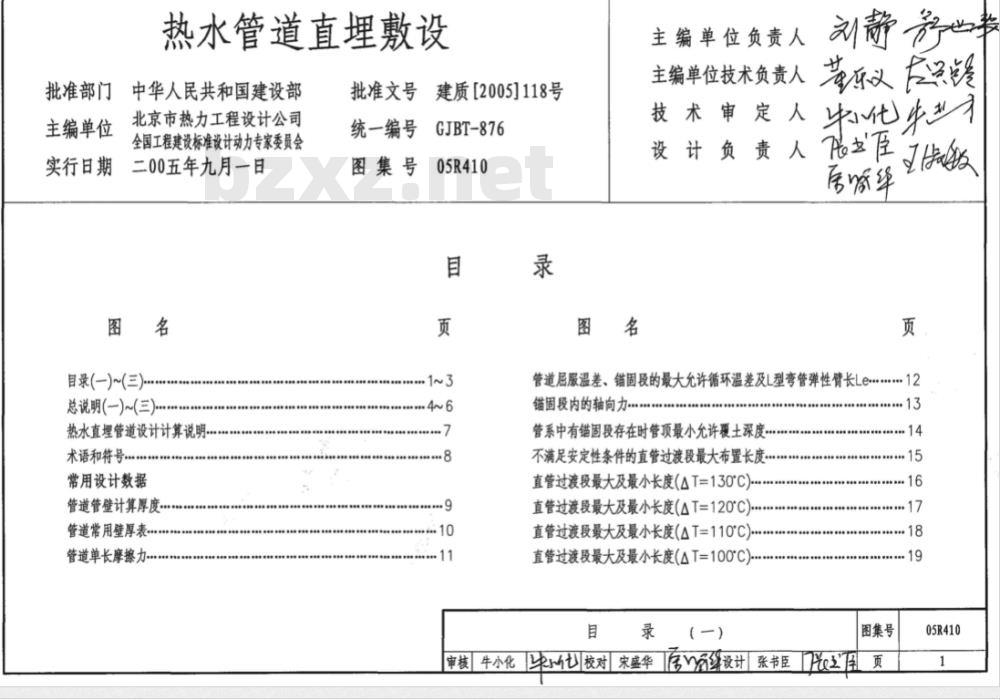

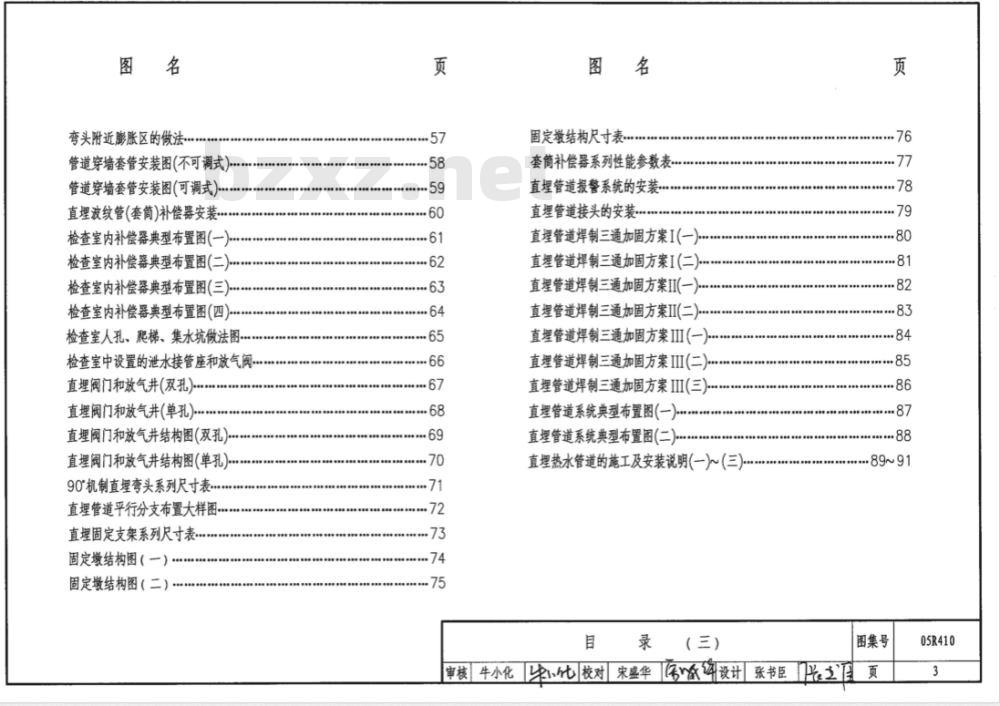

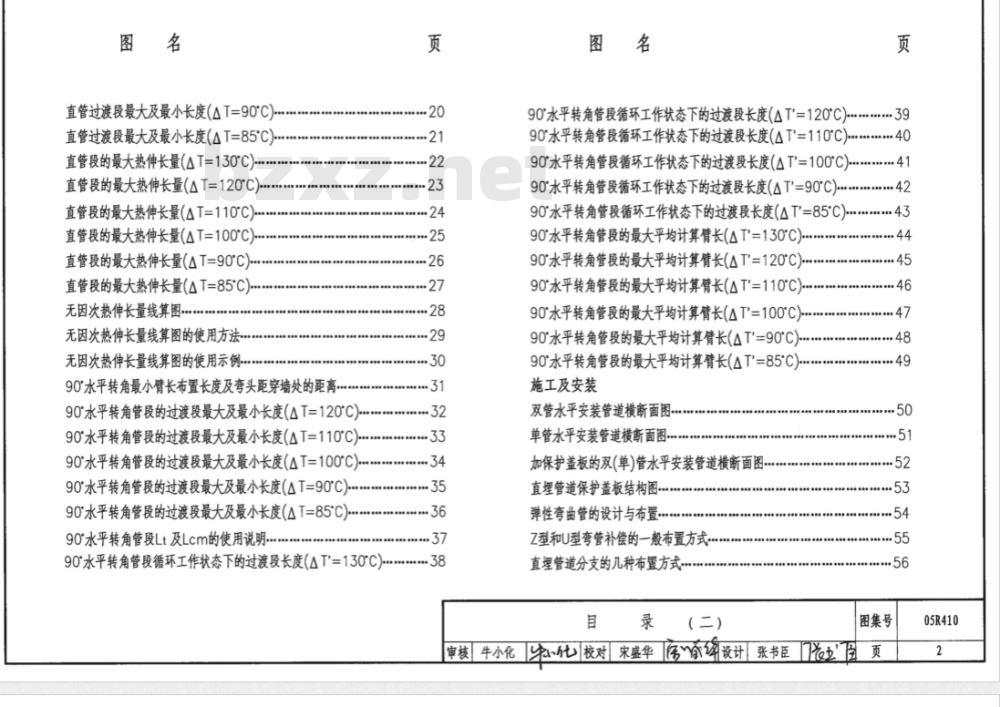

【目录内容】

(一) 设计计算与参数
1. 总说明及基础资料

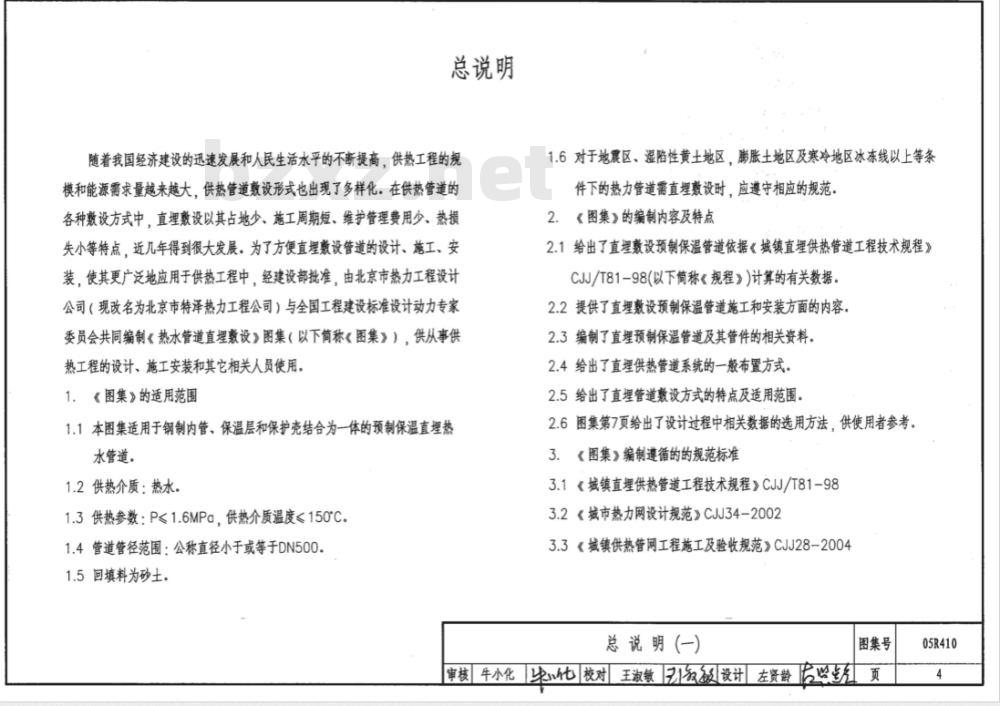

- 总说明
- 热水直埋管道设计计算说明
- 术语和符号
- 常用设计数据
- 管道管壁计算厚度及管道常用壁厚表
- 管道单长摩擦力

2. 设计计算图集
- 管道屈服温差、锚固段的最大允许循环温差及L型弯管弹性臂长Le、锚固段内的轴向力
- 管系中有锚固段存在时管顶最小允许覆土深度
- 不满足安定性条件的直管过渡段最大布置长度
- 直管过渡段最大及最小长度 (ΔT=130°C, 120°C, 110°C, 100°C, 90°C, 85°C)
- 直管段的最大热伸长量 (ΔT=130°C, 120°C, 110°C, 100°C, 90°C, 85°C)
- 无因次热伸长量线算图及其使用方法与示例
- 90°水平转角最小臂长布置长度及弯头距穿墙处的距高
- 90°水平转角管段的过渡段最大及最小长度 (ΔT=120°C, 110°C, 100°C, 90°C, 85°C)
- 90°水平转角管段循环工作状态下的过渡段长度 (ΔT=130°C, 120°C, 110°C, 100°C, 90°C, 85°C)
- 90°水平转角管段的最大平均计算臂长 (ΔT=130°C, 120°C, 110°C, 100°C, 90°C, 85°C)

(二) 施工及安装
1. 管道安装布置
- 双管水平安装管道横断面图
- 单管水平安装管道横断面图
- 加保护盖板的双（单）管水平安装管道横断面图
- 直埋管道保护盖板结构图
- 弹性弯曲管的设计与布置
- Z型和U型弯管补偿的一般布置方式
- 直埋管道分支的几种布置方式
- 弯头附近膨胀区的做法

2. 组件与设施安装
- 管道穿墙套管安装图（不可调式与可调式）
- 直埋波纹管(套筒)补偿器安装
- 检查室内补偿器典型布置图（一）至（四）
- 检查室内人孔、爬梯、集水坑做法图
- 检查室内设置的泄水接管座和放气阀
- 直埋阀门和放气井（双孔与单孔）结构图
- 90°机制直埋弯头系列尺寸表
- 直埋管道平行分支布置大样图
- 直埋固定支架系列尺寸表
- 固定墩结构图（一）（二）
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。

05R410
目录（一）～（三）

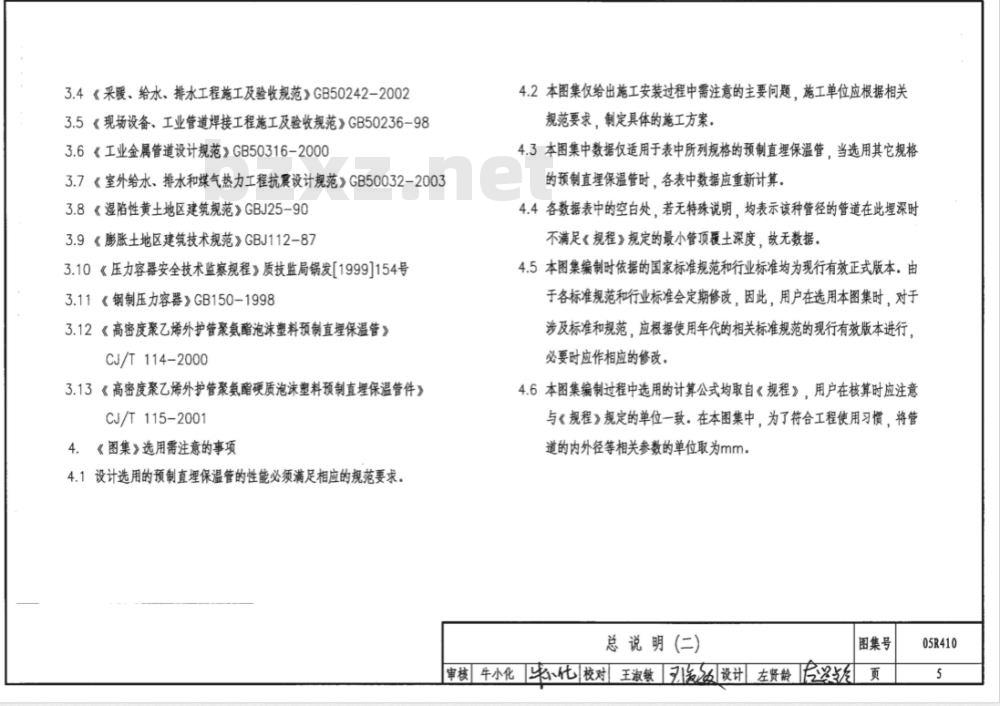

总说明（一）～（三）
热水直埋管道设计计算说明
术语和符号
常用设计数据
管道管壁计算厚度
管道常用壁厚表
管道单长摩擦力
管道屈服温差、锚固段的最大允许循环温差及L型弯管弹性臂长Le
锚固段内的轴向力
管系中有锚固段存在时管顶最小允许覆土深度
不满足安定性条件的直管过渡最大布置长度
直管过渡段最大及最小长度（ΔT=130℃）
直管过渡段最大及最小长度（ΔT=120℃）
直管过渡段最大及最小长度（ΔT=110℃）
直管过渡段最大及最小长度（ΔT=100℃）
直管过渡段最大及最小长度（ΔT=90℃）
直管过渡段最大及最小长度（ΔT=85℃）
直管段的最大热伸长量（ΔT=130℃）
直管段的最大热伸长量（ΔT=120℃）
直管段的最大热伸长量（ΔT=110℃）
直管段的最大热伸长量（ΔT=100℃）
直管段的最大热伸长量（ΔT=90℃）
直管段的最大热伸长量（ΔT=85℃）
无因次热伸长量线算图
无因次热伸长量线算图的使用方法
无因次热伸长量线算图的使用示例
90°水平转角最小臂长布置长度及弯头距穿墙处的距离
90°水平转角管段的过渡段最大及最小长度（ΔT=120℃）
90°水平转角管段的过渡段最大及最小长度（ΔT=110℃）
90°水平转角管段的过渡段最大及最小长度（ΔT=100℃）
90°水平转角管段的过渡段最大及最小长度（ΔT=90℃）
90°水平转角管段的过渡段最大及最小长度（ΔT=85℃）
90°水平转角管段Lt及Lcm的使用说明
90°水平转角管段循环工作状态下的过渡段长度（ΔT’=130℃）
90°水平转角管段循环工作状态下的过渡段长度（ΔT’=120℃）
90°水平转角管段循环工作状态下的过渡段长度（ΔT’=110℃）
90°水平转角管段循环工作状态下的过渡段长度（ΔT’=100℃）
90°水平转角管段循环工作状态下的过渡段长度（ΔT=’90℃）
90°水平转角管段循环工作状态下的过渡段长度（ΔT’=85℃）
90°水平转角管段的最大平均计算臂长（ΔT’=130℃）
90°水平转角管段的最大平均计算臂长（ΔT’=120℃）
90°水平转角管段的最大平均计算臂长（ΔT’=110℃）
90°水平转角管段的最大平均计算臂长（ΔT’=100℃）
90°水平转角管段的最大平均计算臂长（ΔT’=90℃）
90°水平转角管段的最大平均计算臂长（ΔT’=85℃）
施工及安装
双管水平安装管道横断面图
单管水平安装管道横断面图
加保护盖板的双（单）管水平安装管道横断面图
直埋管道保护盖板结构图
弹性弯曲管的设计与布置
Z型和U型弯管补偿的一般布置方式
直埋管道分支的几种布置方式
弯头附近膨胀区的做法
管道穿墙套管安装图（不可调式）
管道穿墙套管安装图（可调式）
直埋波纹管（套筒）补偿器安装
检查室内补偿器典型布置图（一）
检查室内补偿器典型布置图（二）
检查室内补偿器典型布置图（三）
检查室内补偿器典型布置图（四）
检查室人孔、爬梯、集水坑做法图
检查室中设置的泄水接管座和放气阀
直埋阀门和放气井（双孔）
直埋阀门和放气井（单孔）
直埋阀门和放气井结构图（双孔）
直埋阀门和放气井结构图（单孔）
90°机制直埋弯头系列尺寸表
直埋管道平行分支布置大样图
直埋固定支架系列尺寸表
固定墩结构图（一）
固定墩结构图（二）
固定墩结构尺寸表
套筒补偿器系列性能参数表
直埋管道报警系统的安装
直埋管道接头的安装
直埋管道焊制三通加固方案Ⅰ（一）
直埋管道焊制三通加固方案Ⅰ（二）
直埋管道焊制三通加固方案Ⅱ（一）
直埋管道焊制三通加固方案Ⅱ（二）
直埋管道焊制三通加固方案Ⅲ（一）
直埋管道焊制三通加固方案Ⅲ（二）
直埋管道焊制三通加固方案Ⅲ（三）
直埋管道系统典型布置图（一）
直埋管道系统典型布置图（二）
直埋热水管道的施工及安装说明（一）～（三）
