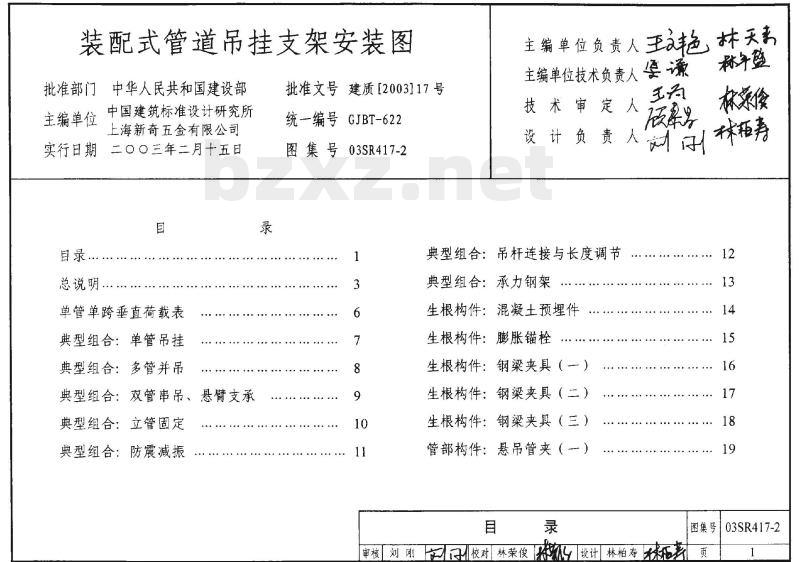

【03SR417-2】 装配式管道吊挂支架安装图

用于工业及民用建筑管道的安装，图集给出工业化生产的管道悬吊支架的制作与安装图。

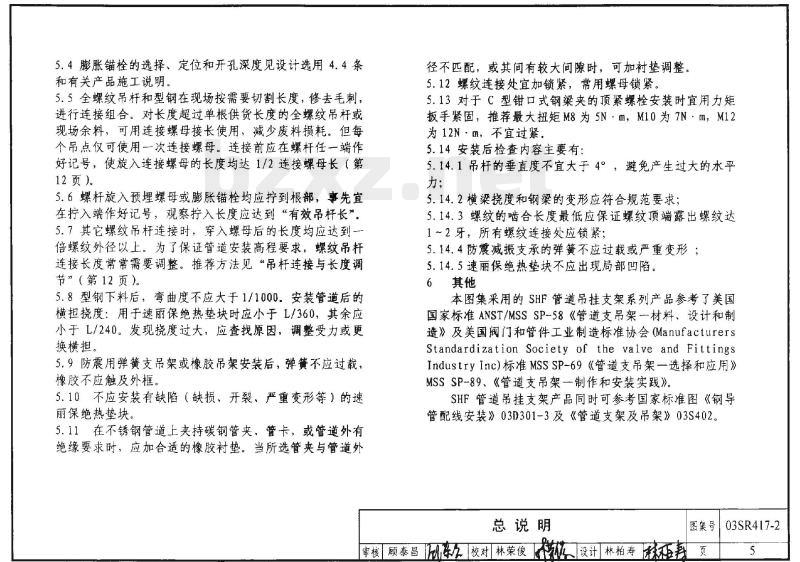

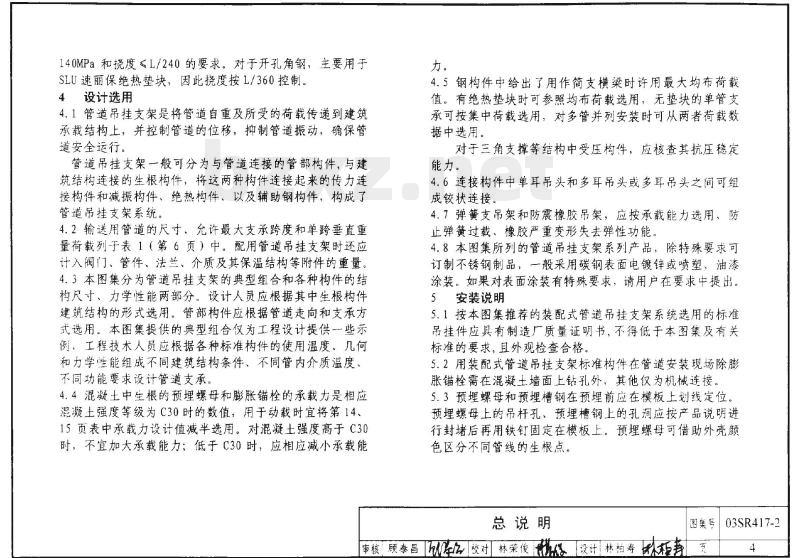

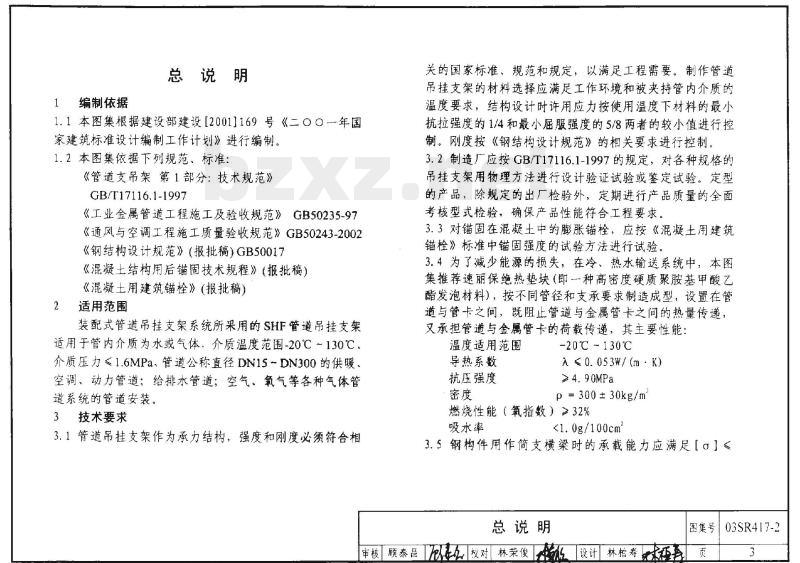

装配式管道吊挂支架安装图 批准部门：中华人民共和国建设部 主编单位：中国建筑标准设计研究所、上海新奇五金有限公司 实行日期：二〇〇三年二月十五日 批准文号：建质[2003]117号 统一编号：GJBT-622 图集号：03SR417-2 目录 1. 总说明 2. 单管单跨垂直荷载表 3. 典型组合：单管吊挂 4. 典型组合：多管并吊 5. 典型组合：双管串吊、悬臂支承 6. 典型组合：立管固定 7. 典型组合：防震减振 8. 典型组合：吊杆连接与长度调节 9. 典型组合：承力钢架 10. 生根构件：混凝土预埋件 11. 生根构件：膨胀锚栓 12. 生根构件：钢梁夹具（一） 13. 生根构件：钢梁夹具（二） 14. 生根构件：钢梁夹具（三） 15. 管部构件：悬吊管夹（一） 16. 管部构件：悬吊管夹（二） 17. 管部构件：U形管卡 18. 管部构件：P形管卡 19. 管部构件：绝热垫块（一） 20. 管部构件：绝热垫块（二） 21. 连接构件：螺纹吊杆、螺母 22. 连接构件：调节器、吊头 23. 减震构件：弹簧支吊架 24. 减震构件：橡胶吊架 25. 钢构件：弯脚槽钢尺寸 26. 钢构件：弯脚槽钢承载力 27. 钢构件：弯脚槽钢开孔件、紧固件 28. 钢构件：弯脚槽钢组合件 29. 钢构件：托架 30. 钢构件：开孔角钢 31. 钢构件：开孔槽钢 32. 钢构件：开孔Ⅱ形钢 1 编制依据 1.1 本图集根据建设部建设[2001]169号《二〇〇一年国家建筑标准设计编制工作计划》进行编制。 1.2 本图集依据下列规范、标准： - 《管道支吊架第1部分：技术规范》GB/T17116.1-1997 - 《工业金属管道工程施工及验收规范》GB50235-97 - 《通风与空调工程施工质量验收规范》GB50243-2002 - 《钢结构设计规范》（报批稿）GB50017 - 《混凝土结构用锚固技术规程》（报批稿） - 《混凝土用建筑锚栓》（报批稿） 2 适用范围 装配式管道吊挂支架系统所采用的SHF管道吊挂支架适用于管内介质为水或气体，介质温度范围-20℃～130℃、介质压力≤1.6MPa、管道公称直径DN15~DN300的供暖、空调、动力管道；给排水管道；空气、氧气等各种气体管道系统的管道安装。 3 技术要求 3.1 管道吊挂支架作为承力结构，强度和刚度必须符合相关的国家标准、规范和规定，以满足工程需要。制作管道吊挂支架的材料选择应满足工作环境和被夹持管内介质的温度要求，结构设计时许用应力按使用温度下材料的最小抗拉强度的1/4和最小屈服强度的5/8两者的较小值进行控制。刚度按《钢结构设计规范》的相关要求进行控制。 3.2 制造厂应按GB/T17116.1-1997的规定，对各种规格的吊挂支架用物理方法进行设计验证试验或鉴定试验。定型的产品，除规定的出厂检验外，定期进行产品质量的全面考核型式检验，确保产品性能符合工程要求。 3.3 对锚固在混凝土中的膨胀锚栓，应按《混凝土用建筑锚栓》标准中锚固强度的试验方法进行试验。 3.4 为了减少能源的损失，在冷、热水输送系统中，本图集推荐速丽保绝热垫块（即一种高密度硬质聚胺基甲酸乙酯发泡材料），按不同管径和支承要求制造成型，设置在管道与管卡之间，既阻止管道与金属管卡之间的热量传递，又承担管道与金属管卡的荷载传递。其主要性能如下： - 温度适用范围：-20℃～130℃ - 导热系数：λ≤0.053W/(m·K) - 抗压强度：≥4.90MPa - 密度：ρ=300±30kg/m³ - 燃烧性能（氧指数）：≥32% - 吸水率：<1.0g/100cm² 3.5 钢构件用作简支横梁时的承载能力应满足应力限制（如140MPa）和挠度≤L/240的要求。对于开孔角钢：主要用于SLU速丽保绝热垫块，因此挠度按L/360控制。 4 设计选用 4.1 管道吊挂支架是将管道自重及所受的荷载传递到建筑承载结构上，并控制管道的位移，抑制管道振动，确保管道安全运行。管道吊挂支架一般可分为与管道连接的管部构件，与建筑结构连接的生根构件，将这两种构件连接起来的传力连接构件和减振构件、绝热构件、以及辅助钢构件，构成了管道吊挂支架系统。 4.2 输送用管道的尺寸、允许最大支承跨度和单跨垂直重量荷载列于
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。

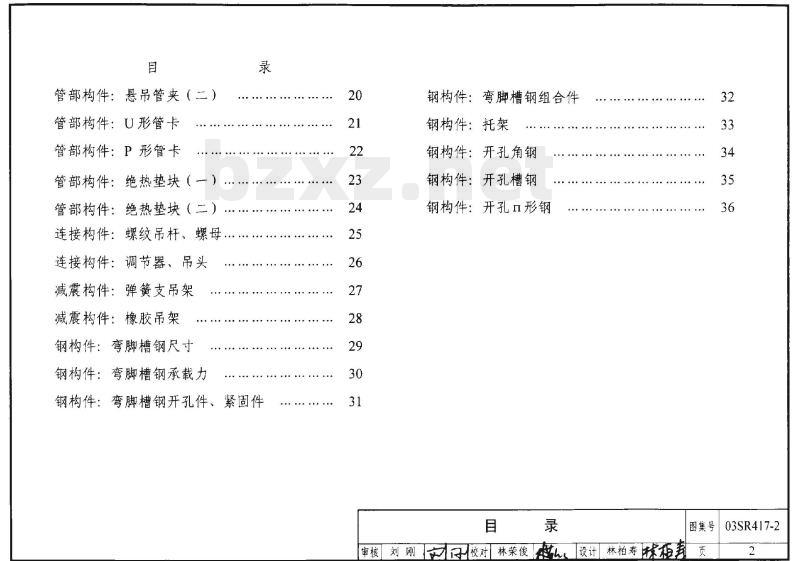

目录 1 总说明 3 单管单跨垂直荷载表 6 典型组合:单管吊挂 7 典型组合:多管并吊 8 典型组合:双管串吊、悬臂支承 9 典型组合:立管固定 10 典型组合:防震减振 11 典型组合:吊杆连接与长度调节 12 典型组合:承力钢架 13 生根构件:混凝土预埋件 14 生根构件:膨胀锚栓 15 生根构件:钢梁夹具(一) 16 生根构件:钢梁夹具(二) 17 生根构件:钢梁夹具(三) 18 管部构件:悬吊管夹(一) 19 管部构件:悬吊管夹(二) 20 管部构件:U形管卡 21 管部构件:P形管卡 22 管部构件:绝热垫块(一) 23 管部构件:绝热垫块(二) 24 连接构件:螺纹吊杆、螺母 25 连接构件:调节器、吊头 26 减震构件:弹簧支吊架 27 减震构件:橡胶吊架 28 钢构件:弯脚槽钢尺寸 29 钢构件:弯脚槽钢承载力 30 钢构件:弯脚槽钢开孔件、紧固件 31 钢构件:弯脚槽钢组合件 32 钢构件:托架 33 钢构件:开孔角钢 34 钢构件:开孔槽钢 35 钢构件:开孔п形钢 36
