【08K132】 金属、非金属风管支吊架

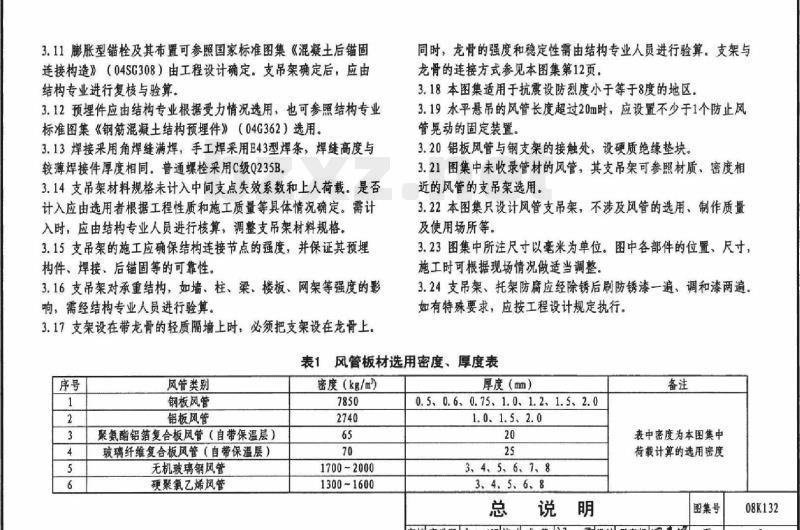

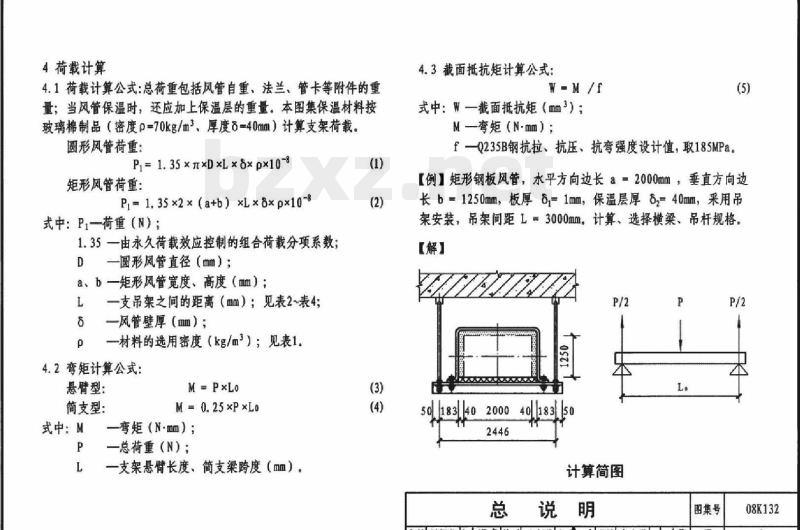

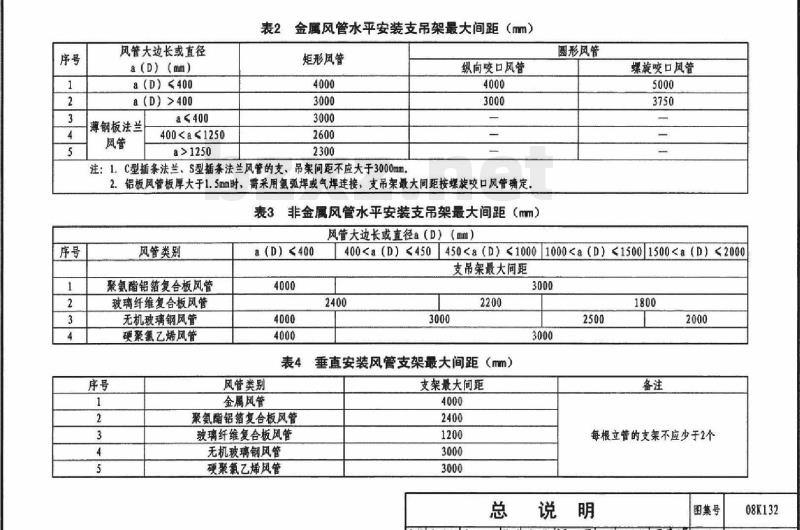

金属、非金属风管支吊架 建质[2008]125号 批准部门：中华人民共和国住房和城乡建设部 主编单位：机械工业第六设计研究院 实行日期：2008年9月1日 图集号：08K132 目录 总说明 图例 索引表 风管支架在砖墙、加气混凝土墙上的安装 风管支架在混凝土墙、柱上的安装 风管支架在混凝土柱上的安装 风管支架在钢柱上的安装 风管支架一端固定、一端悬吊安装 风管在混凝土梁、楼板下吊架 钢板风管支吊架材料表 铝板风管支吊架材料表 聚氨酯铝箔复合板风管支吊架材料表 玻璃纤维复合板风管支吊架材料表 无机玻璃钢风管支吊架材料表 硬聚氯乙烯风管支吊架材料表 无保温圆形风管与横梁固定方式 保温圆形风管与横梁固定方式 矩形风管与横梁固定方式 吊架根部详图 圆形风管吊架 矩形风管吊架 钢板风管吊架材料表 铝板、复合板风管吊架材料表 无机玻璃钢风管吊架材料表 硬聚氯乙烯风管吊架材料表 竖向风管支架 竖向风管支架材料表 风管穿楼板支架 风管穿楼板支架材料表 风管在网架下安装示意图 组合式支吊架根部详图 组合式支吊架连接节点 相关技术资料 总说明 1 编制依据 1.1 本图集根据住房和城乡建设部建质[2008]183号文《关于印发〈2008年国家建筑标准设计编制工作计划〉的通知》进行编制。 1.2 依据的国家规范及行业标准： 《采暖通风与空气调节设计规范》（GB50019-2003） 《通风与空调工程施工质量验收规范》（GB50243-2002） 《钢结构设计规范》（GB50017-2003） 《建筑抗震设计规范》（GB50011-2001） 《混凝土结构后锚固技术规程》（JGJ145-2004） 《通风管道技术规程》（JGJ141-2004） 2 适用范围 适用于各种民用建筑、工业建筑中通风、空调风管支吊架的设计和施工。 3 编制原则 3.1 本标准设计图集《金属、非金属风管支吊架》（08K132）是在原图集《风管支吊架》（03K132）钢板风管支吊架的基础上，增加铝板风管、聚氨酯铝箔复合板风管、玻璃纤维复合板风管、无机玻璃钢风管、硬聚氯乙烯风管的支吊架组编而成。 3.2 各种支吊架的材质均为Q235B钢材。 3.3 圆形风管按不同直径（D<2000mm）选取相应的支吊架形式和材料规格；矩形风管按水平方向边长a（mm）和垂直方向边长b（mm）选取（金属风管a, b ≤ 2500mm；非金属风管a, b < 2000mm）。当矩形非金属风管长边尺寸大于2000mm时，其支吊架形式和材料规格需由工程设计计算确定。 3.4 风管保温时，本图集保温材料按玻璃棉制品（密度ρ=70kg/m³，厚度δ=40mm）计算支吊架荷载。如采用不同密度和厚度的其他保温材料，可经核算调整支吊架规格。 3.5 风管的截面尺寸宜按国家标准《通风与空调工程施工质量验收规范》（GB50243-2002）的规定执行。矩形风管长、短边之比不宜大于4:1，其最大长、短边之比不应大于10:1。 3.6 风管的材质应符合国家有关规范、标准及规程对其性能参数的要求。 3.7 各种风管材料的选用密度、厚度见表1。 3.8 风管安装支吊架的最大间距按圆形风管直径、矩形风管边长确定。 3.8.1 金属风管水平安装时，支吊架最大间距见表2。 3.8.2 非金属风管水平安装时，支吊架最大间距见表3。 3.8.3 风管垂直安装时，支架的最大间距见表4。 3.9 风管支吊架间距受风管连接方式的影响而改变时，需由现场确定间距。 3.10 输送高温气体时，工程设计应考虑风管的胀缩作用对支吊架的影响。 3.11 膨胀型锚栓及其布置可参照国家标准图集《混凝土后锚固连接构造》（04SG308）由工程设计确定。支吊架确定后，应由结构专业进行复核与验算。 3.12 预埋件应由结构专业根据受力情况选用，也可参照结构专业标准图集《钢筋混凝土结构预埋件》（04G362）选用。 3.13 焊接采用角焊缝满焊，手工焊采用E43型焊条。
