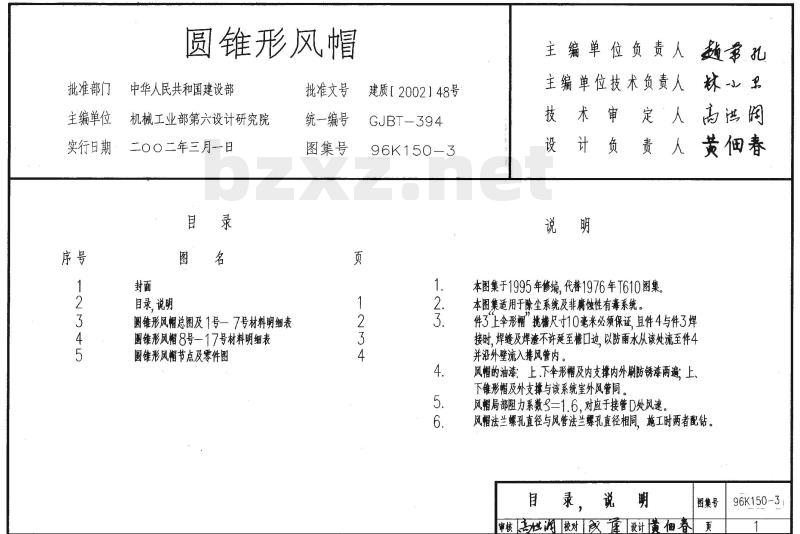

标准简介/下载| 圆锥形风帽 | 主编单位负责人 | 赵书孔 | ||||
| 批准部门 | 中华人民共和国建设部 | 批准文号 | 建质[2002]48号 | 主编单位技术负责人 | 林小卫 | |
| 主编单位 | 机械工业部第六设计研究院 | 统一编号 | GJBT-394 | 技术审定人 | 高洪润 | |
| 实行日期 | 二〇〇二年三月一日 | 图集号 | 96K150-3 | 设计负责人 | 黄佃春 | |
| 目录 | 说明 | |||
|---|---|---|---|---|
| 序号 | 图名 | 页 | ||
| 1 | 封面 |
|
||
| 2 | 目录、说明 | 1 | ||
| 3 | 圆锥形风帽总图及1号～7号材料明细表 | 2 | ||
| 4 | 圆锥形风帽8号～17号材料明细表 | 3 | ||

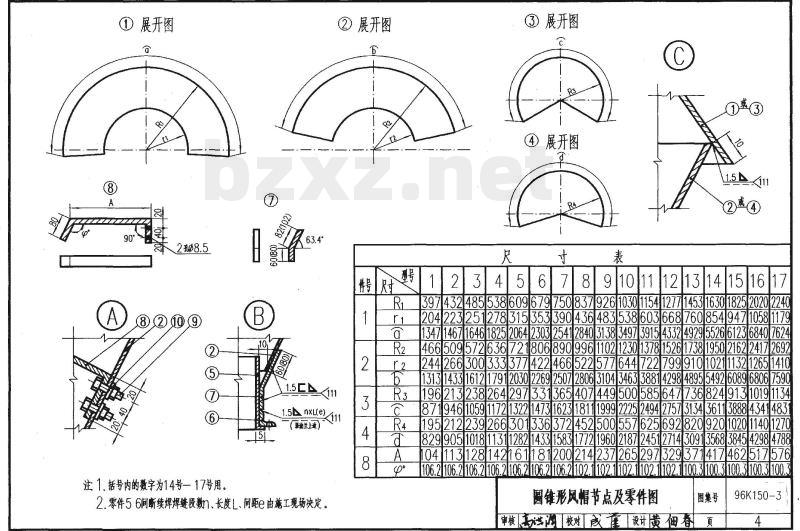

| 5 | 圆锥形风帽节点及零件图 | 4 | ||
| 目录、说明 | 图集号 | 96K150-3 | |||||
|---|---|---|---|---|---|---|---|
| 审核 | 高洪润 | 校对 | 成库 | 设计 | 黄佃春 | 页 | 1 |
| 型 号 | 尺 寸 表 | ||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 件号 | 名称 | 材料规格 | 材料 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 备注 | ||||||||||||||||||||
| 重量（千克） | 重量（千克） | 重量（千克） | 重量（千克） | 重量（千克） | 重量（千克） | 重量（千克） | |||||||||||||||||||||||||
| 数量 | 计重 个量 共重 |
数量 | 计重 个量 共重 |
数量 | 计重 个量 共重 |
数量 | 计重 个量 共重 |
数量 | 计重 个量 共重 |
数量 | 计重 个量 共重 |
数量 | 计重 个量 共重 |
||||||||||||||||||
| 1 | 上锥形圈 | 钢板 δ=1.5 | Q235-A | 1 | 米 0.20 — 2.36 0.24 |
— | 2.83 0.29 — 3.42 0.36 | — | 4.25 0.46 — 5.42 0.57 | — | 6.72 0.89 — 8.14 | ||||||||||||||||||||
| 2 | 下锥形圈 | 钢板 δ=1.5 | Q235-A | 1 | 米 0.20 — 2.59 0.27 |
— | 3.18 0.34 — 4.01 0.41 | — | 4.83 0.53 — 6.25 0.66 | — | 7.77 0.81 — 9.54 | ||||||||||||||||||||
| 3 | 上伞形圈 | 钢板 δ=1.5 | Q235-A | 1 | 米 0.09 — 1.06 0.10 |
— | 1.18 0.13 — 1.53 0.16 | — | 1.89 0.20 — 2.36 0.24 | — | 2.83 0.30 — 3.54 | ||||||||||||||||||||
| 4 | 下伞形圈 | 钢板 δ=1.5 | Q235-A | 1 | 米 0.08 — 0.95 0.10 |
— | 1.18 0.12 — 1.41 0.15 | — | 1.77 0.19 — 2.24 0.24 | — | 2.83 0.29 — 3.42 | ||||||||||||||||||||
| 5 | 连接短管 | 钢板 δ=1.5 | Q235-A | 1 | 米 0.11 — 1.30 0.12 |
— | 1.41 0.13 — 1.53 0.15 | — | 1.77 0.17 — 2.01 0.19 | — | 2.24 0.21 — 2.48 | ||||||||||||||||||||
| 6 | 法兰 | L25×3 | A1 | 1 | 米 0.67 — 0.75 0.73 |
— | 0.82 0.83 — 0.93 0.92 | — | 1.04 1.05 — 1.18 1.17 | — | 1.31 1.29 — 1.45 | ||||||||||||||||||||
| 7 | 外支撑 | -30×6 | Q235-A | 4 | 米 0.14 0.20 0.80 |
0.14 | 0.20 0.80 | 0.14 | 0.20 0.80 | 0.14 | 0.20 0.80 | 0.14 | 0.20 0.80 | 0.14 | 0.20 0.80 | 0.14 | 0.20 0.80 | ||||||||||||||
| 8 | 内支撑 | -30×6 | Q235-A | 4 | 米 0.26 0.31 1.24 |
0.27 | 0.32 1.28 | 0.29 | 0.34 1.36 | 0.30 | 0.35 1.40 | 0.32 | 0.38 1.52 | 0.30 | 0.40 1.60 | 0.36 | 0.43 1.72 | ||||||||||||||
| 9 | 管帽螺栓 | M8×20 | Q235-A | — | 个 8 0.02 0.16 |
8 | 0.02 0.16 | 8 | 0.02 0.16 | 8 | 0.02 0.16 | 8 | 0.02 0.16 | 8 | 0.02 0.16 | 8 | 0.02 GB5781-86 | ||||||||||||||
| 10 | 垫圈 | 垫圈 δ | Q235-A | — | 个 8 — 0.02 8 |
— | 0.02 8 | — | 0.02 8 | — | 0.02 8 | — | 0.02 8 | — | 0.02 8 | — | 0.02 GB95-85 | ||||||||||||||
| 总重（千克） | 11.23 | 12.86 | 15.17 | 17.93 | 21.96 | 26.28 | 31.27 | ||||||||||||||||||||||||
注：1、本图之零件7与8均按数量为4根表示，8号以上风帽的数量按材料明细表规定。
2、1号—3号风帽零件7与8安装时位置需错开。

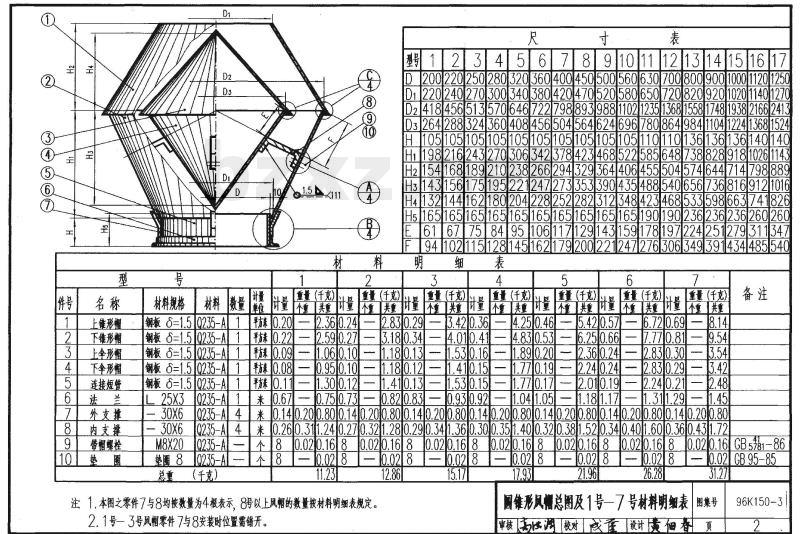

| 圆锥形风帽总图及1号—7号材料明细表 | 图编号 | 96K150-3 | |||||
|---|---|---|---|---|---|---|---|
| 审核 | 王红洪 | 校对 | 成度 | 设计 | 黄伯森 | 页 | 2 |

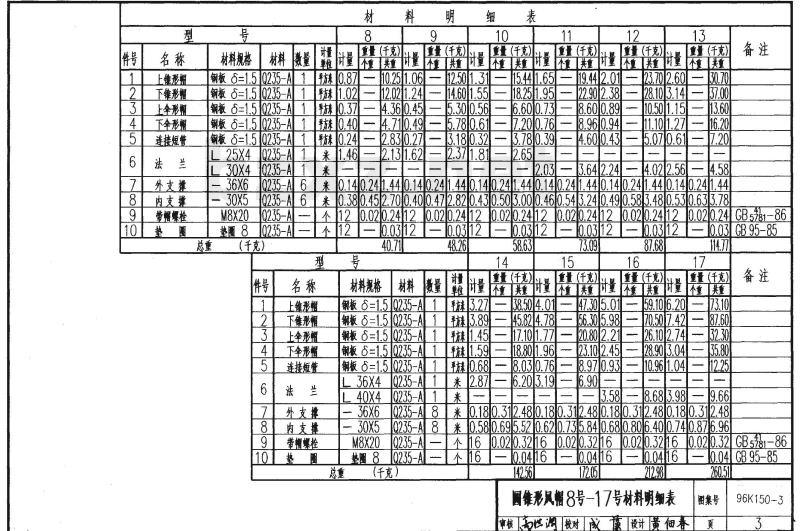

| 材料明细表 | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 件号 | 名称 | 材料规格 | 材料 | 数量 | 型号 | ||||||||||||||
| 8 | 9 | 10 | 11 | 12 | 13 | ||||||||||||||
| 重量(千克) | 计量单位 | 重量(千克) | 计量单位 | 重量(千克) | 计量单位 | 重量(千克) | 计量单位 | 重量(千克) | 计量单位 | 重量(千克) | 计量单位 | ||||||||
| 1 | 上锥形帽 | 钢板 δ=1.5 | Q235-A | 1 | 0.87 | 平方米 | 10.25 | 1.06 | 12.50 | 1.31 | 15.44 | 1.65 | 19.44 | 2.01 | 23.70 | 2.60 | |||
| 2 | 下锥形帽 | 钢板 δ=1.5 | Q235-A | 1 | 1.02 | 平方米 | 12.02 | 1.24 | 14.60 | 1.55 | 18.25 | 1.95 | 22.90 | 2.38 | 28.10 | 3.14 | |||
| 3 | 上伞形帽 | 钢板 δ=1.5 | Q235-A | 1 | 0.37 | 平方米 | 4.36 | 0.45 | 5.30 | 0.56 | 6.60 | 0.73 | 8.60 | 0.89 | 10.50 | 1.15 | |||
| 4 | 下伞形帽 | 钢板 δ=1.5 | Q235-A | 1 | 0.40 | 平方米 | 4.71 | 0.49 | 5.78 | 0.61 | 7.20 | 0.76 | 8.96 | 0.94 | 11.10 | 1.27 | |||
| 5 | 连接短管 | 钢板 δ=1.5 | Q235-A | 1 | 0.24 | 平方米 | 2.83 | 0.27 | 3.18 | 0.32 | 3.78 | 0.39 | 4.60 | 0.43 | 5.07 | 0.61 | |||
| 6 | 法兰 | L 25X4 | Q235-A | 1 | 1.46 | 米 | 2.13 | 1.62 | 2.37 | 1.81 | — | 2.65 | — | — | — | — | |||
| L 30X4 | Q235-A | 1 | — | 米 | — | — | — | — | 2.03 | — | 3.64 | 2.24 | 4.02 | 2.56 | |||||
| 7 | 外支撑 | —36X6 | Q235-A | 6 | 0.14 | 米 | 0.24 | 1.44 | 0.14 | 0.24 | 1.44 | 0.14 | 0.24 | 1.44 | 0.14 | 0.24 | |||
| 8 | 内支撑 | —30X5 | Q235-A | 6 | 0.38 | 米 | 0.45 | 2.70 | 0.40 | 0.47 | 2.82 | 0.43 | 0.50 | 3.00 | 0.46 | 0.54 | |||
| 9 | 带帽螺栓 | M8X20 | Q235-A | 16 | 12 | 个 | 0.02 | 0.24 | 12 | 0.02 | 0.24 | 12 | 0.02 | 0.24 | 12 | 0.02 | 0.24 | GB5781-86 | |
| 10 | 垫圈 | 垫圈 8 | Q235-A | — | 个 | 12 | 0.03 | 12 | — | 0.05 | 12 | — | 0.03 | 12 | — | 0.03 | 12 | GB95-85 | |
| 总重 (千克) | 40.71 | 48.26 | 58.63 | 73.09 | 87.68 | 114.77 | |||||||||||||
