【05SG522】 钢与混凝土组合楼（屋）盖结构构造

本网站 发布时间： 2024-09-20 10:46:29

基本信息

  • 图集号：

    05SG522

  • 图集名称：

    05SG522 钢与混凝土组合楼（屋）盖结构构造

  • 图集类别：

    结构

  • 标准状态：

    现行

  • 发布日期：

    2016-11-25

  • 实施日期：

    2005-11-01

  • 下载格式：

    pdf zip

  • 下载大小：

    18.83 MB

手机扫码下载更方便

关联标准

出版信息

  • 主编单位：

    中国京冶建设工程承包公司
标准简介标准简介/下载

点击下载

标准简介：

钢与混凝土组合楼（屋）盖结构构件及其连接的设计与构造，包括组合梁和组合板的设计与构造。

标准内容 标准内容
📄 页码
  • 第 1 页
  • 第 2 页
  • 第 3 页
  • 第 4 页
  • 第 5 页
  • 第 6 页
  • 第 7 页
  • 第 8 页

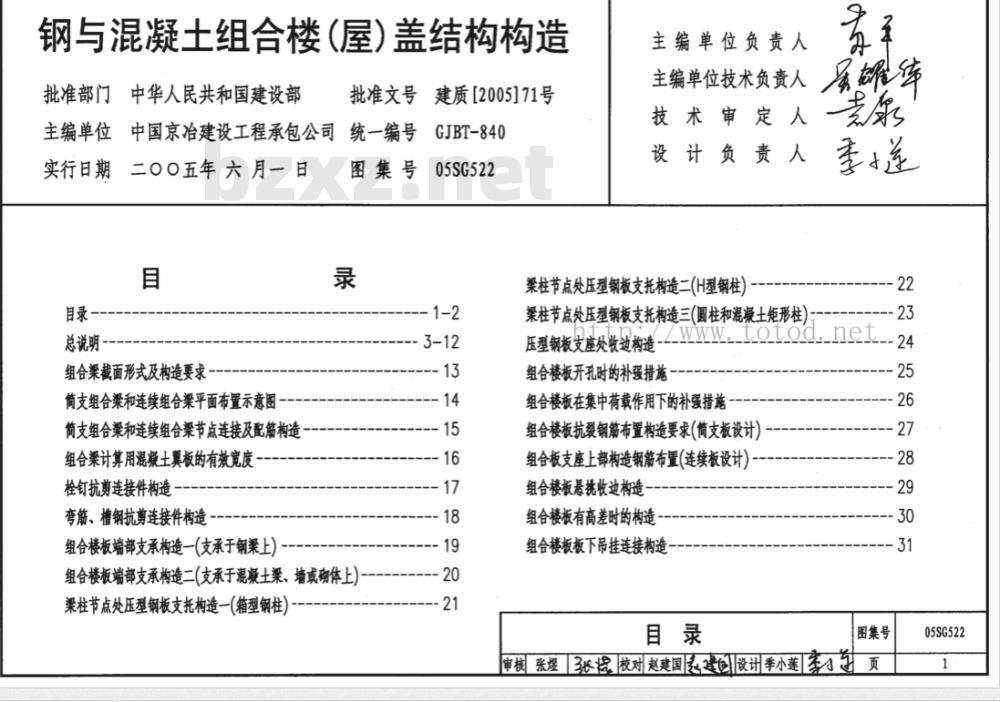

钢与混凝土组合楼(屋)盖结构构造

批准部门 中华人民共和国建设部 批准文号 建质[2005]71号
主编单位 中国京冶建设工程承包公司 统一编号 GJBT-840
实行日期 二〇〇五年 六月一日 图集号 05SG522
主编单位负责人：[签名]

主编单位技术负责人：[签名]

技术审定人：[签名]

设计负责人：[签名]

目   录

目录 --------------------------------------------------- 1-2

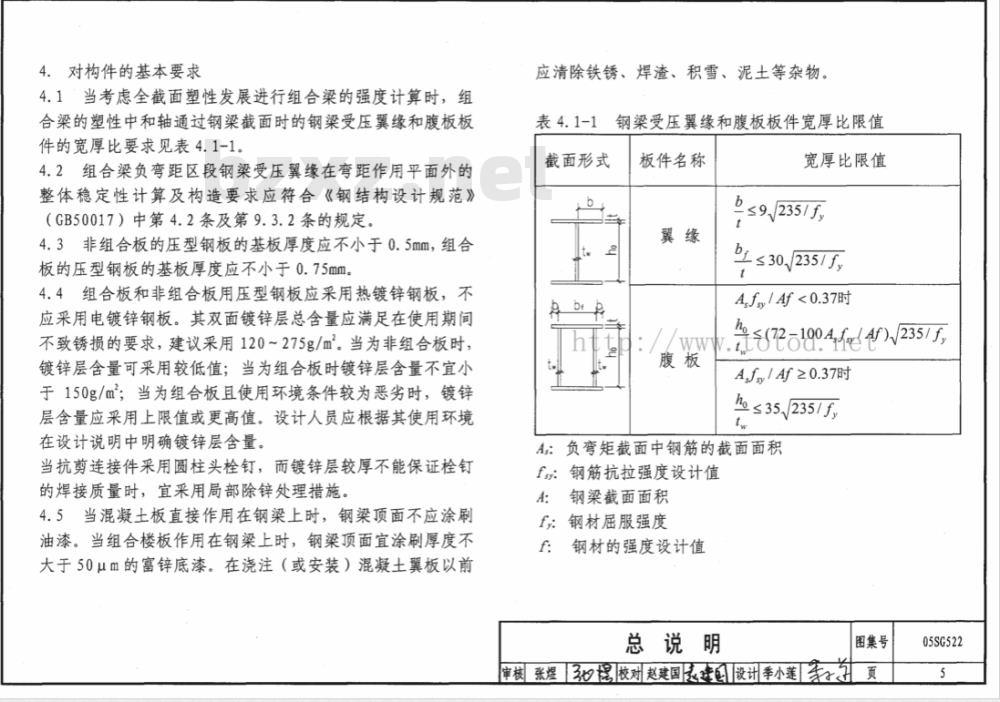

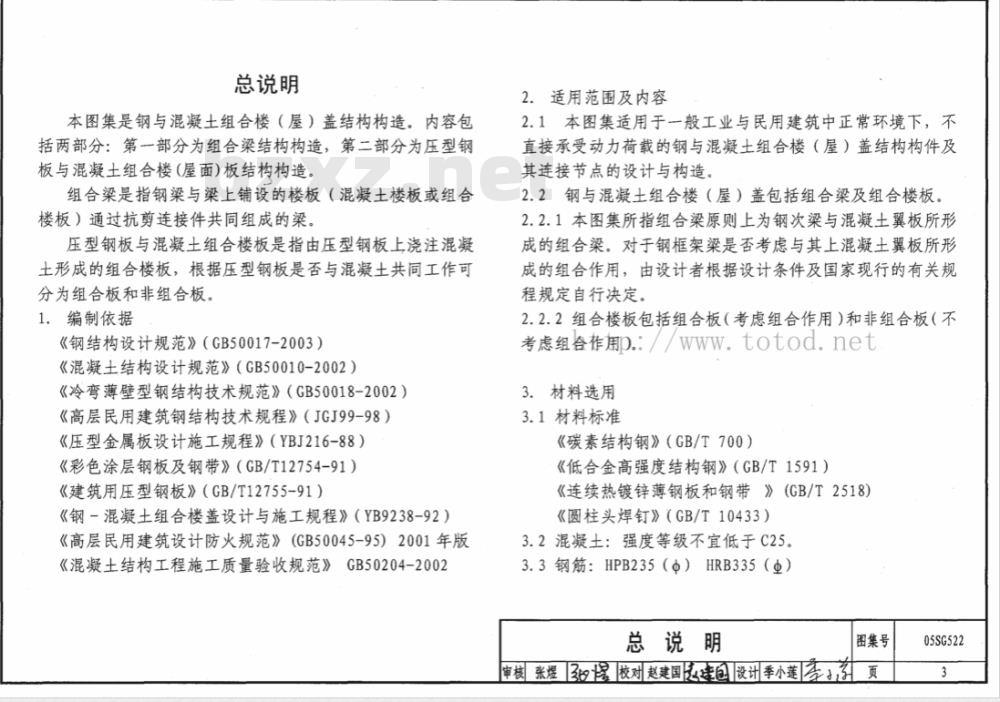

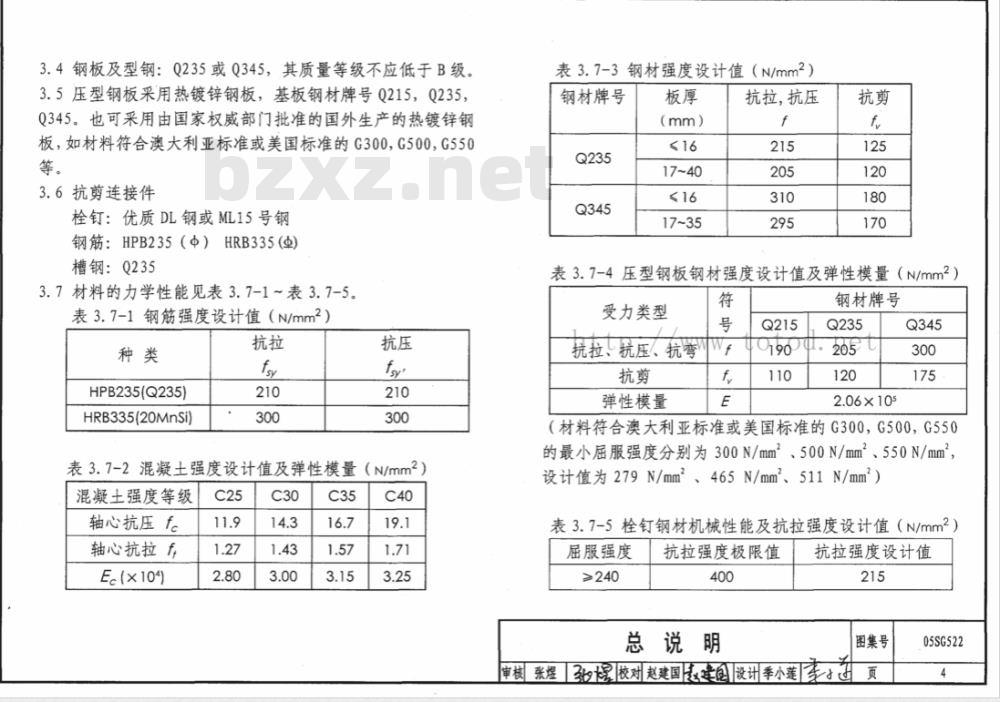

总说明 --------------------------------------------- 3-12

组合梁截面形式及构造要求 ------------------------ 13

简支组合梁和连续组合梁平面布置示意图 -------------- 14

简支组合梁和连续组合梁节点连接及配筋构造 ---------- 15

组合梁计算用混凝土翼板的有效宽度 ----------------- 16

栓钉抗剪连接件构造 ---------------------------------- 17

弯筋、槽钢抗剪连接件构造 ----------------------------- 18

组合楼板端部支承构造一(支承于钢梁上) -------------- 19

组合楼板端部支承构造二(支承于混凝土梁、墙或砌体上) -- 20

梁柱节点处压型钢板支托构造一(H型钢柱) -------------- 21

梁柱节点处压型钢板支托构造二(H型钢柱) ---------------- 22

梁柱节点处压型钢板支托构造三(圆柱和混凝土矩形柱) -- 23

压型钢板支座处收边构造 ----------------------------------- 24

组合楼板开孔时的补强措施 ---------------------------------- 25

组合楼板在集中荷载作用下的补强措施 ---------------------- 26

组合楼板抗裂钢筋布置构造要求(简支板设计) -------------- 27

组合板支座上部构造钢筋布置(连续板设计) ----------------- 28

组合楼板悬挑收边构造 -------------------------------------- 29

组合楼板有高差时的构造 ------------------------------------ 30

组合楼盖板下吊挂连接构造 ---------------------------------- 31
目   录 图集号 05SG522
审核 [签名] 校对 [签名] 设计 [签名] 页 1
小提示：此内容仅为图集识别内容，不保证准确与完整度,若需要完整标准请到下方自行免费下载完整标准文档。解压密码 www.bzxz.net
📥 下载资源 直接下载解压密码 www.bzxz.net
夸克网盘(全) 下载大小：18.83 MB · zip
前往下载 →
夸克网盘 下载大小：18.83 MB · zip
前往下载 →
💡 点击“前往下载”将跳转至网盘页面，无需提取码，可直接保存文件。 遇到问题？
标准图片预览图集图片预览

标准图片预览：






图集目录列表图集目录列表

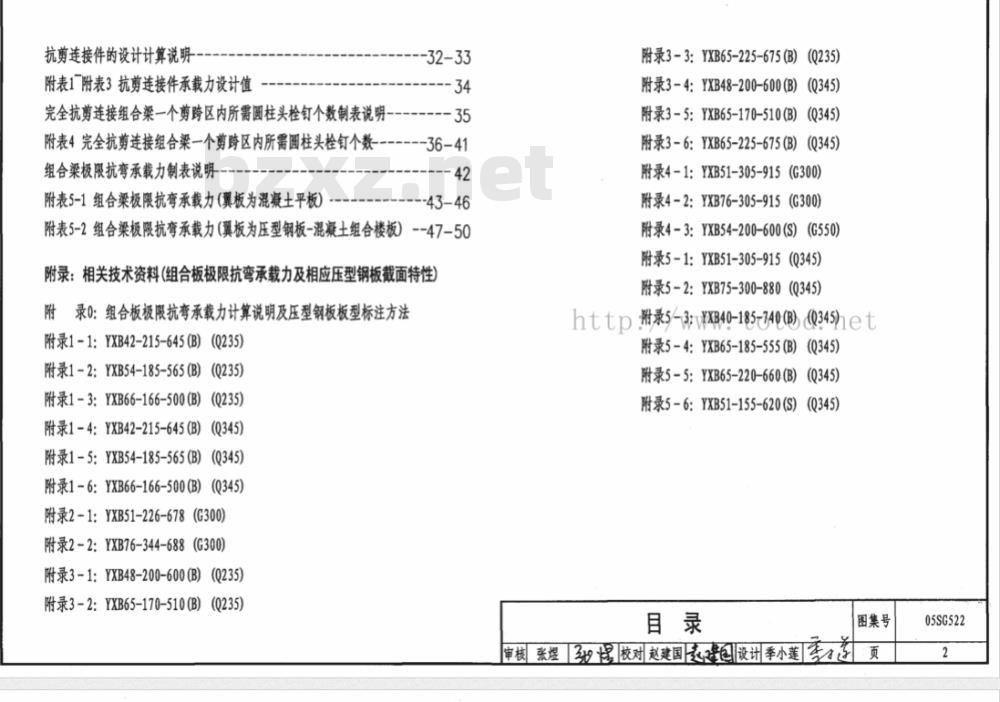

图集目录：

05SG522
目录
总说明
组合梁截面形式及构造要求
简支组合梁和连续组合梁平面布置示意图
简支组合梁和连续组合梁节点连接及配筋构造
组合梁计算用混凝土翼板的有效宽度
栓钉抗剪连接件构造
弯筋、槽钢抗剪连接件构造
组合楼板端部支承构造一（支承于钢梁上）
组合楼板端部支承构造二（支承于混凝土梁、墙或砌体上）
梁柱节点处压型钢板支托构造一（箱型钢柱）
梁柱节点处压型钢板支托构造二（H型钢柱）
梁柱节点处压型钢板支托构造三（圆柱和混凝土矩形柱）
压型钢板支座处收边构造
组合楼板开孔时的补强措施
组合楼板在集中荷载作用下的补强措施
组合楼板在抗裂钢筋布置构造要求（简支板设计）
组合板支座上部构造钢筋布置（连续板设计）
组合楼板悬挑收边构造
组合楼板有高差时的构造
组合楼板下吊挂连接构造
抗剪连接件的设计计算说明
附表1ˉ附表3抗剪连接件承载力设计值
完全抗剪连接组合梁一个剪跨区内所需圆柱头栓钉个数制表说明
附表4 完全抗剪连接组合梁一个剪跨区内所需圆柱头栓钉个数
组合梁极限抗弯承载力制表说明
附表5-1 组合梁极限抗弯承载力（翼板为混凝土平板）
附表5-2 组合梁极限抗弯承载力（翼板为压型钢板-混凝土组合楼板）
附录：相关技术资料（组合板极限抗弯承载力及相应压型钢板截面特性）
附录0：组合板极限抗弯承载力计算说明及压型钢板板型标注方法
附录1-1：YXB42-215-645（B）（Q235）
附录1-2：YXB54-185-565（B）（Q235）
附录1-3：YXB66-166-500（B）（Q235）
附录1-4：YXB42-215-645（B）（Q345）
附录1-5：YXB54-185-565（B）（Q345）
附录1-6：YXB66-166-500（B）（Q345）
附录2-1：YXB51-226-678 （G300）
附录2-2：YXB76-344-688 （G300）
附录3-1：YXB48-200-600（B）（Q235）
附录3-2：YXB65-170-510（B）（Q235）
附录3-3：YXB65-225-675（B）（Q235）
附录3-4：YXB48-200-600（B）（Q345）
附录3-5：YXB65-170-510（B）（Q345）
附录3-6：YXB65-225-675（B）（Q345）
附录4-1：YXB51-305-915 （G300）
附录4-2：YXB76-305-915 （G300）
附录4-3：YXB54-200-600（S） （G550）
附录5-1：YXB51-305-915 （Q345）
附录5-2：YXB75-300-880 （Q345）
附录5-3：YXB40-185-740（B） （Q345）
附录5-4：YXB65-185-555（B） （Q345）
附录5-5：YXB65-220-660（B） （Q345）
附录5-6：YXB51-155-620（s） （Q345）
