【05SFK10】 《人民防空地下室设计规范》图示－通风专业

人民防空地下室设计规范图示——通风专业

批准部门：中华人民共和国建设部
批准文号：建质【2005】120号
主编单位：国家人民防空办公室、南京工程兵工程学院人防工程设计院
统一编号：中国建筑标准设计研究院
图集号：05SFK10
日期：2005年9月1日

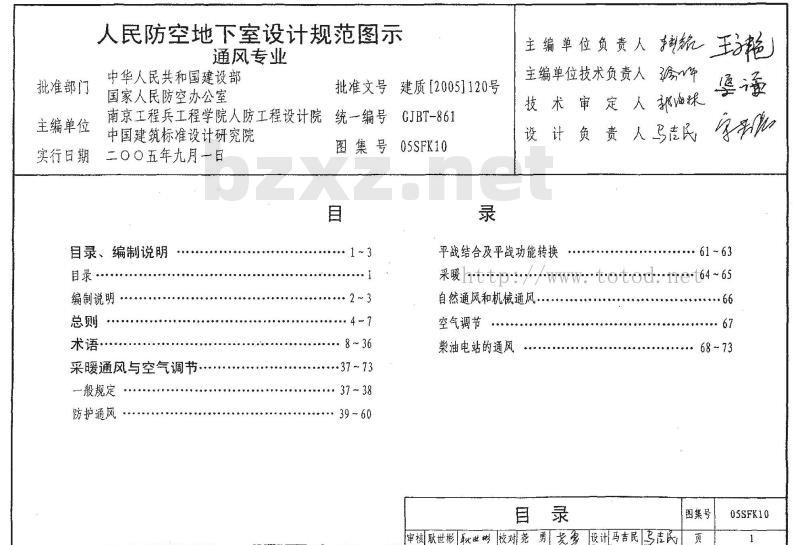

目录
1 编制说明 (1~3)
2 总则 (4~7)
3 术语 (8~36)
4 采暖通风与空气调节 (37~73)
4.1 一般规定 (37~38)
4.2 防护通风 (39~60)
4.3 平战结合及平战功能转换 (61~63)
4.4 采暖 (64~65)
4.5 自然通风和机械通风 (66)
4.6 空气调节 (67)
4.7 柴油电站的通风 (68~73)

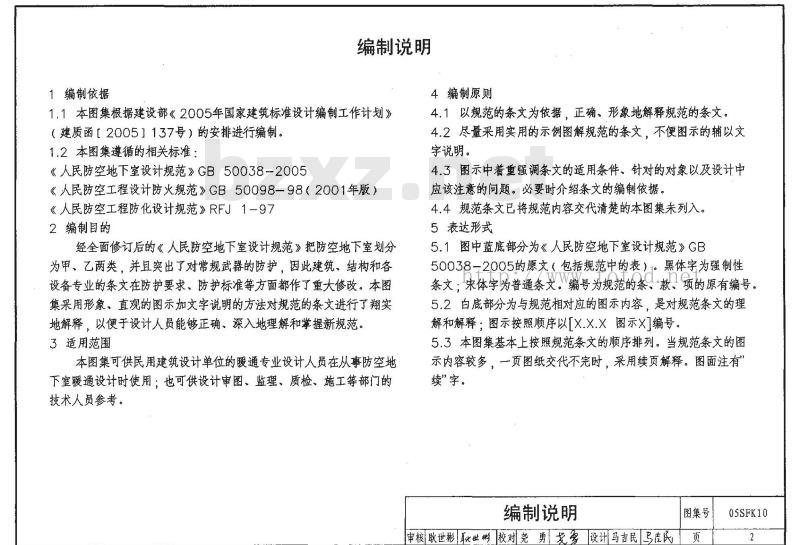

编制说明

1 编制依据
1.1 本图集根据建设部《2005年国家建筑标准设计编制工作计划》（建质函【2005】1137号）的安排进行编制。
1.2 本图集遵循的相关标准：
《人民防空地下室设计规范》GB50038-2005
《人民防空工程设计防火规范》GB50098—98（2001年版）
《人民防空工程防化设计规范》RFJ1—97

2 编制目的
经全面修订后的《人民防空地下室设计规范》把防空地下室划分为甲、乙两类，并且突出了对常规武器的防护，因此建筑、结构和各设备专业的条文在防护要求、防护标准等方面都作了重大修改。本图集采用形象、直观的图示加文字说明的方法对规范的条文进行了翔实地解释，以便于设计人员能够正确、深入地理解和掌握新规范。

3 适用范围
本图集可供民用建筑设计单位的暖通专业设计人员在从事防空地下室暖通设计时使用；也可供设计审图、监理、质检、施工等部门的技术人员参考。

4 编制原则
4.1 以规范的条文为依据，正确、形象地解释规范的条文。
4.2 尽量采用实用的示例图解规范的条文，不便图示的辅以文字说明。
4.3 图示中着重强调条文的适用条件、针对的对象以及设计中应该注意的问题。必要时介绍条文的编制依据。
4.4 规范条文已将规范内容交代清楚的，本图集未列入。

5 表达形式
5.1 图中蓝底部分为《人民防空地下室设计规范》GB50038-2005的原文（包括规范中的表）。黑体字为强制性条文；宋体字为普通条文；W编号为规范的条、款、项的原有编号。
5.2 白底部分为与规范相对应的图示内容，是对规范条文的理解和解释；图示按照顺序以“[X.X.X图示X]”编号。
5.3 本图集基本上按照规范条文的顺序排列。当规范条文的图示内容较多，一页图纸交代不完时，采用续页解释，图面注有“续”字。

6 图集内容
6.1 总则
6.2 术语
6.3 采暖通风与空气调节
6.3.1 一般规定
6.3.2 防护通风
6.3.3 平战结合及平战功能转换
6.3.4 采暖
6.3.5 自然通风和机械通风
6.3.6 空气调节
6.3.7 柴油电站的通风

7 相关图集
7.1 《人民防空地下室设计规范图示——建筑专业》（05SFJ10）
7.2 《人民防空地下室设计规范图示——给水排水专业》（05SFS10）
7.3 《人民防空地下室设计规范图示——电气专业》（05SFD10）

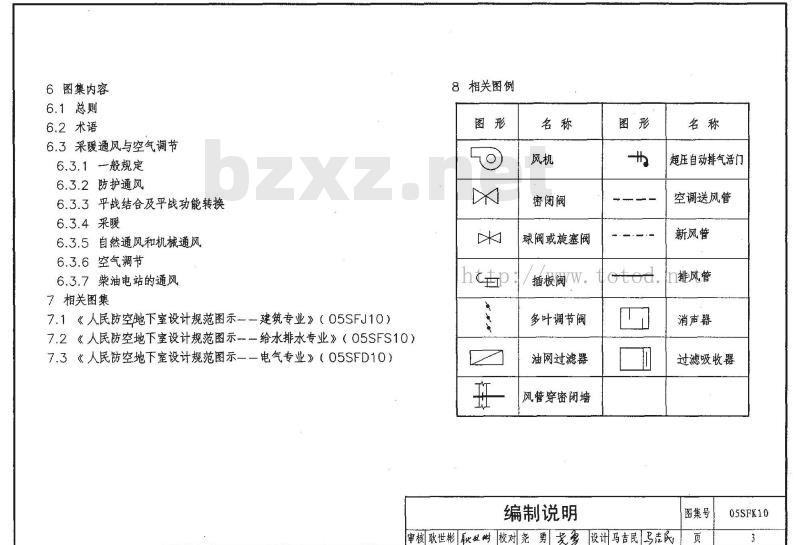

8 相关图例
- 风机
- 密闭阀
- 球阀或旋塞阀
- 插梭阀/W
- 多叶调节阀
- 油网过滤器
- 风管穿密闭墙
- 超压自动排气活门
- 空调送风管
- 新风管
- 排风管
- 消声器
- 过滤吸收器

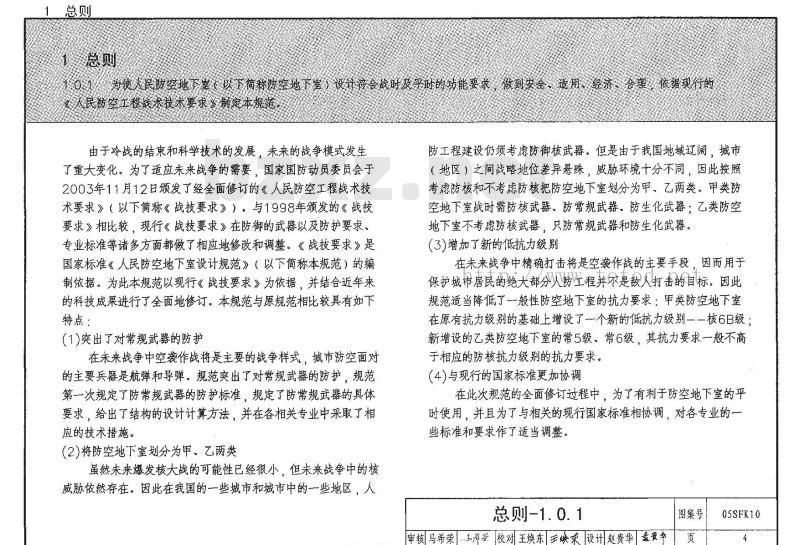

总则

1 总则
由于冷战的结束和科学技术的发展，未来的战争模式发生了重大变化。为了适应未来战争的需要，国家国防动员委员会于2003年11月12日发布了经全面修订的《人民防空工程战术技术要求》（以下简称《战技要求》）。与1998年颁发的《战技要求》相比较，现行《战技要求》在防御的武器以及防护要求、专业标准等诸多方面都做了相应地修改和调整。《战技要求》是国家标准《人民防空地下室设计规范》（以下简称本规范）的编制依据。为此本规范以现行《战技要求》为依据，并结合近年来的科技成果进行了全面地修订。

本规范与原规范相比较其有如下特点：
(1) 突出了对常规武器的防护
在未来战争中空袭作战将是主要的战争样式，城市防空面对的主要兵器是航弹和导弹。规范突出了对常规武器的防护，规范第一次规定了防常规武器的防护标准，规定了防常规武器的具体要求，给出了结构的设计计算方法。
