标准简介/下载河南省工程建设标准设计
DJJT19-07-2012
12系列建筑标准设计图集
河南省工程建设标准设计管理办公室 主编
| 12YS5 | 水处理工程 |
中国建材工业出版社

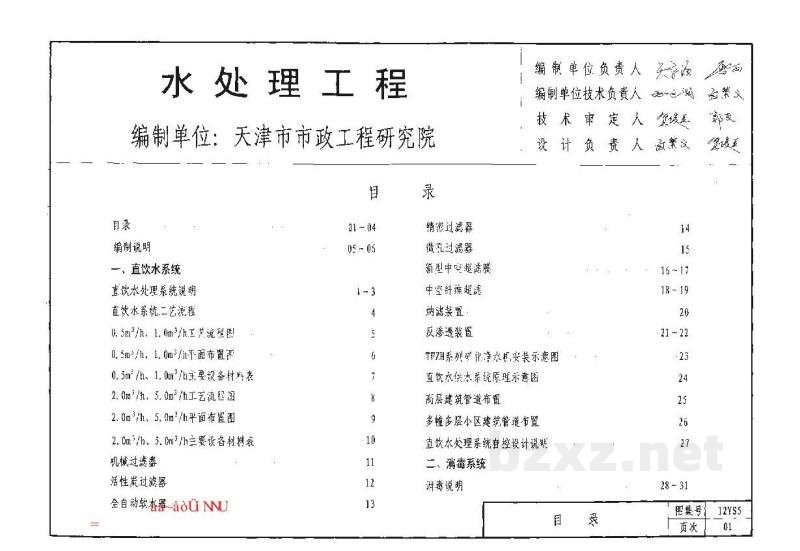

水处理工程
编制单位：天津市市政工程研究院
| 编制单位负责人 | (签名) |
| 编制单位技术负责人 | (签名) |
| 技术审定人 | (签名) |
| 设计负责人 | (签名) |
目录
| 目录 | 01-04 | 精密过滤器 | 14 |
| 编制说明 | 05-06 | 膜壳过滤器 | 15 |
| 一、直饮水系统 | 新型中空超滤器 | 16-17 | |
| 直饮水处理系统说明 | 1-3 | 中空纤维超滤 | 18-19 |
| 直饮水系统工艺流程 | 4 | 加氯装置 | 20 |
| 0.5m³/h、1.0m³/h工艺流程图 | 5 | 反渗透装置 | 21-22 |
| 0.5m³/h、1.0m³/h平面布置图 | 6 | TCP系列矿化净水机安装示意图 | 23 |
| 0.5m³/h、1.0m³/h主要设备材料表 | 7 | 直饮水供水系统原理示意图 | 24 |
| 2.0m³/h、5.0m³/h工艺流程图 | 8 | 高层建筑物布置图 | 25 |
| 2.0m³/h、5.0m³/h平面布置图 | 9 | 多层多层小区建筑物布置图 | 26 |
| 2.0m³/h、5.0m³/h主要设备材料表 | 10 | 直饮水处理系统自控设计说明 | 27 |
| 机械过滤器 | 11 | 二、消毒系统 | |
| 活性炭过滤器 | 12 | 消毒说明 | 28-31 |
| 全自动软水器 | 13 |

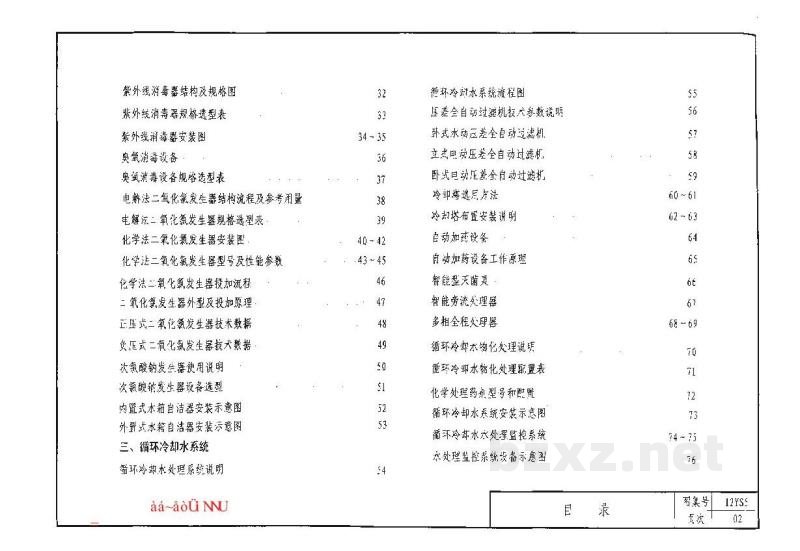

| 目录 | |
|---|---|
| 图号 | 12YS5 |
| 页次 | 01 |
| 紫外线消毒器结构及规格图 | 32 | 循环冷却水系统流程图 | 55 |
| 紫外灯消毒器规格表 | 33 | 压差全自动过滤器技术参数说明 | 56 |
| 紫外消毒器安装图 | 34-35 | 膜式压差型全自动过滤器 | 57 |
| 臭氧消毒设备 | 36 | 立式压差型全自动过滤器 | 58 |
| 臭氧消毒设备规格选型表 | 37 | 箱式压差型全自动过滤器 | 59 |
| 电解法二氧化氯发生器结构流程图及参考用量 | 38 | 冷却塔选用方法 | 60-61 |
| 电解法二氧化氯发生器规格选型表 | 39 | 冷却塔安装说明 | 62-63 |
| 化学法二氧化氯发生器装配图 | 40-41 | 自动投药设备 | 64 |
| 化学法二氧化氯发生器型号及性能参数 | 42-43 | 自动加药设备工作原理 | 65 |
| 化学法二氧化氯发生器投加流程 | 44 | 智能型灭菌器 | 66 |
| 二氧化氯发生器外型图及投加原理 | 45-47 | 智能旁流水处理器 | 67 |
| 亚盐式二氧化氯发生器技术参数 | 48 | 多相全处理器 | 68-69 |
| 亚盐式二氧化氯发生器技术参数 | 49 | 循环冷却水物化处理说明 | 70 |
| 次氯酸钠发生器使用说明 | 50 | 循环冷却水物化处理配置表 | 71 |
| 次氯酸钠发生器设备选型 | 51 | 化学处理的剂量和配置 | 72 |
| 内置式水箱自洁器安装示意图 | 52 | 循环冷却水系统显示示意图 | 73 |
| 外置式水箱自洁器安装示意图 | 53 | 循环冷却水水质监测仪表系统 | 74-75 |
| 三、循环冷却水系统 | 水处理监控系统设备示意图 | 76 | |
| 循环冷却水处理系统说明 | 54 | ||
| 图号： | 127553 |
| 版次： | 92 |
目 录
