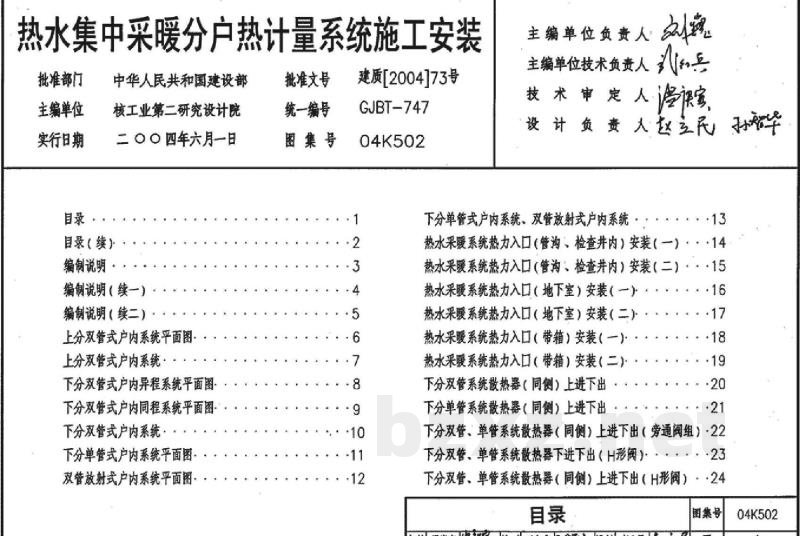

【04K502】 热水集中采暖分户热计量系统施工安装

热水集中采暖分户热计量系统施工安装
批准部门：中华人民共和国建设部
主编单位：核工业第二研究设计院
实行日期：二〇〇四年六月一日

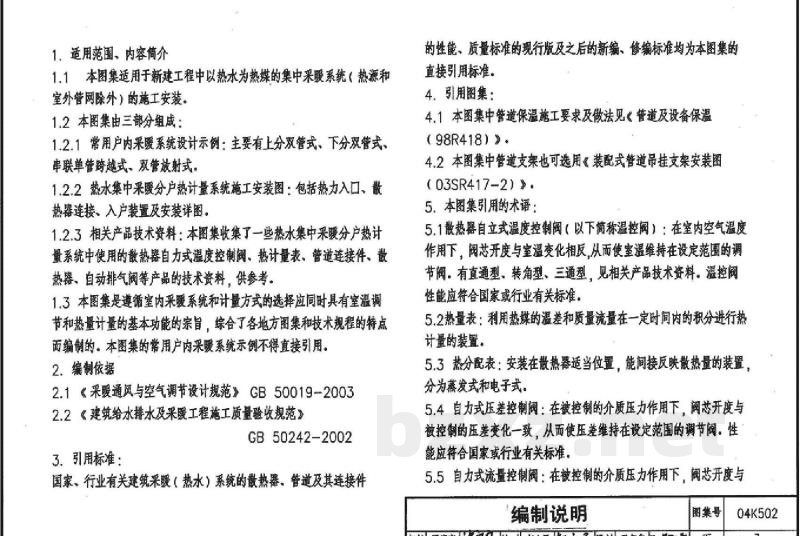

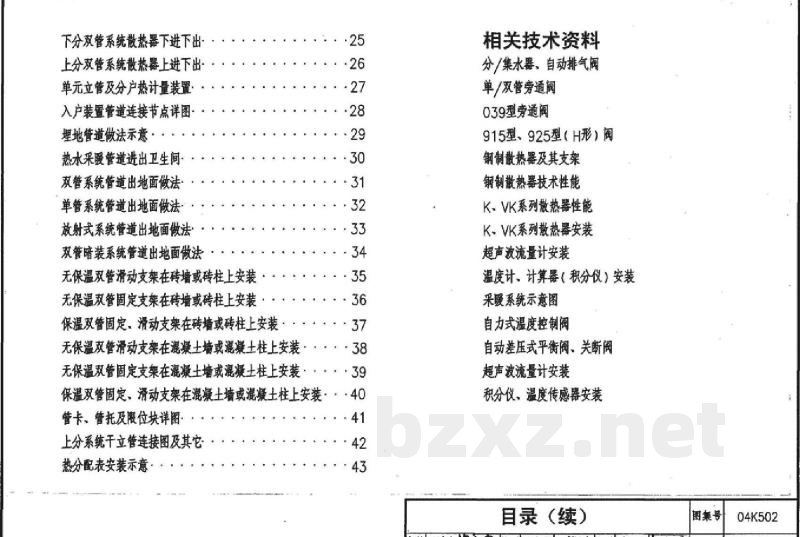

一、适用范围、内容简介
1.1 本图集适用于新建工程中以热水为热媒的集中采暖系统（热源和室外管网除外）的施工安装。
1.2 本图集由三部分组成：
1.2.1 常用户内采暖系统设计示例：主要有上分双管式、下分双管式、串联单管跨越式及双管放射式。
1.2.2 热水集中采暖分户热计量系统施工安装图：包括热力入口、散热器连接、入户装置及安装详图。
1.2.3 相关产品技术资料：本图集收集了一些热水集中采暖分户热计量系统中使用的散热器、自力式温度控制阀、热量表、管道连接件、自动排气阀等产品的技术资料，供参考。
1.3 本图集遵循“室内采暖系统和计量方式的选择应同时具有室温调节和热量计量的基本功能”的宗旨，综合了各地方图集和技术规程的特点而编制。本图集的常用户内采暖系统示例不得直接引用。

二、编制依据
2.1 《采暖通风与空气调节设计规范》GB50019-2003
2.2 《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002

三、引用标准
国家、行业有关建筑采暖（热水）系统的散热器、管道及其连接件的性能、质量标准的现行版及之后的新编、修编标准均为本图集的直接引用标准。

四、引用图集
4.1 本图集中管道保温施工要求及做法见《管道及设备保温(98R418)》。
4.2 本图集中管道支架也可选用《装配式管道吊挂支架安装图(03SR417-2)》。

五、本图集引用的术语
5.1 散热器自立式温度控制阀（以下简称温控阀）：在室内空气温度作用下，阀芯开度与室温变化相反，从而使室温维持在设定范围的调节阀。有直通型、转角型、三通型，见相关产品技术资料。温控阀性能应符合国家或行业有关标准。
5.2 热量表：利用热媒的温差和质量流量在一定时间内的积分进行热计量的装置。
5.3 热分配表：安装在散热器适当位置，能间接反映散热量的装置，分为蒸发式和电子式。
5.4 自力式压差控制阀：在被控制的介质压力作用下，阀芯开度与被控制的压差变化一致，从而使压差维持在设定范围的调节阀。性能应符合国家或行业有关标准。
5.5 自力式流量控制阀：在被控制的介质的压差变化相反，从而使流量维持在设定范围的调节阀，性能应符合国家或行业有关标准。

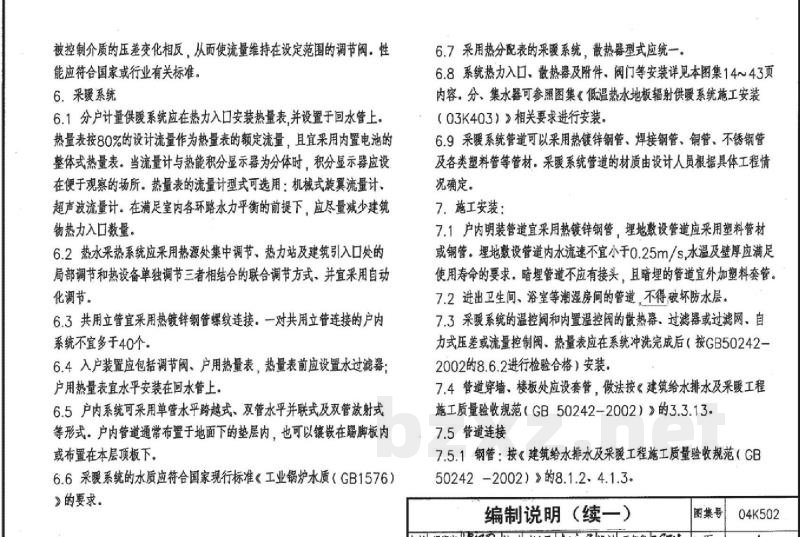

六、采暖系统
6.1 分户计量供暖系统应在热力入口安装热量表，并设置于回水管上。热量表按80%的设计流量作为热量表的额定流量，且宜采用内置电池的整体式热量表。当流量计与热能积分显示器为分体时，积分显示器应设在便于观察的场所。热量表的流量计型式可选用机械式流量计、超声波流量计。在满足室内各环路水力平衡的前提下，应尽量减少建筑物热力入口数量。
6.2 热水采暖系统应采用热源处集中调节、热力站及建筑引入口处的局部调节和热设备单独调节三者相结合的联合调节方式，并宜采用自动化调节。
6.3 共用立管宜采用热镀锌钢管螺纹连接。一对共用立管连接的户内系统不宜多于40个。
6.4 入户装置应包括调节阀、户用热量表，热量表前应设置水过滤器；户用热量表宜水平安装在回水管上。
6.5 户内系统可采用单管水平跨越式、双管水平并联式及双管放射式等形式。户内管道通常布置于地面下的垫层内，也可以嵌在路脚板内或布置在本层顶板下。
6.6 采暖系统的水质应符合国家现行标准《工业锅炉水质（GB1576）》的要求。
6.7 采用热分配表的采暖系统，散热器型式应统一。
6.8 系统热力入口、散热器及附件、阀门等安装详见本图集14~43页内容。分集水器可参照图集《低温热水地板辐射供暖系统施工安装（03K403）》相关要求进行安装。
6.9 采暖系统管道可以采用热镀锌钢管、焊接钢管、铜管、不锈钢管及各类塑料管等，材质由设计人员根据具体工程情况确定。

七、施工安装
7.1 户内明装管道宜采用热镀锌钢管，暗装管道应采用塑料管材或铜管。埋地暗装管道内水流速不宜小于0.25m/s，水温及壁厚应满足使用寿命的要求。暗埋管道不应有接头，且暗埋的管道宜外加塑料套管。
7.2 进出卫生间、浴室等潮湿房间的管道，不得破坏防水层。
7.3 采暖系统的温控阀和内置温控阀的散热器、过滤器或过滤网、自力式压差或流量控制阀、热量表应在系统冲洗完成后（按GB50242-2002的8.6.2进行检验合格）安装。
7.4 管道穿墙、楼板处应设套管，做法按《建筑给水排水及采暖工程施工质量验收规范（GB50242-2002）》的3.3.13。
7.5 管道连接
7.5.1 钢管：按《建筑给水排水及采暖工程施工质量验收规范（GB50242-2002）》的8.1.2、4.1.3。

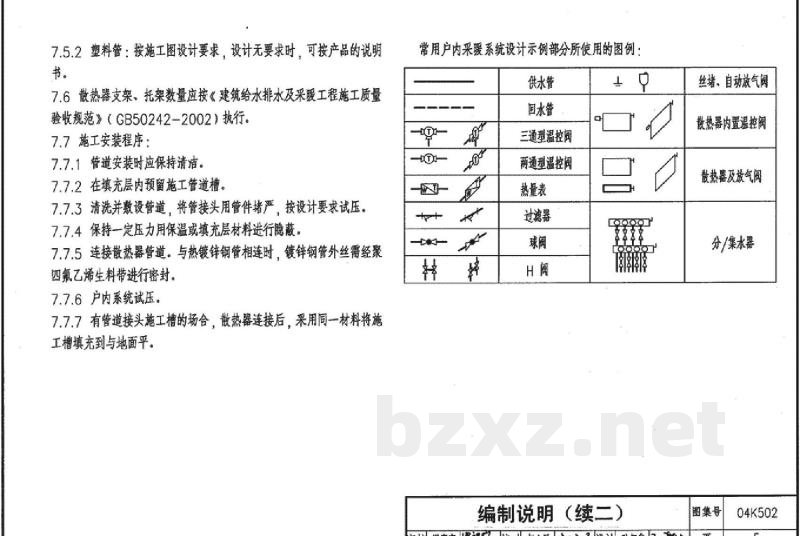

7.5.2 塑料管：按施工图设计要求，设计无要求时，可按产品的说明书。
7.6 散热器支架、托架数量应按《建筑给水排水及采暖工程施工质量验收规范（GB50242-2002）》执行。
7.7 施工安装程序：
7.7.1 管道安装时应保持清洁。
7.7.2 在填充层内预留施工管道槽。
7.7.3 清洗并试水，将管接头用管件堵严，按设计要求试压。
7.7.4 保持一定压力后用保温或填充层材料进行隐蔽。
7.7.5 连接散热器管道。与热镀锌钢管相连时，镀锌钢管外丝需经聚四氟乙烯生料带进行密封。
7.7.6 户内系统试压。
7.7.7 有管道接头施工槽的场合，散热器连接后，采用同一材料将施工槽填充到与地面平。

设计示例说明：
1. 户内环路为同程式。H值为自动排气阀和管道坡度安装要求的高度，H值由设计人员确定。
2. 当施工图设计无要求时，水平干管坡度不宜小于0.003。
3. 散热器位置可按工程设计调整。
4. 固定支架做法见本图集第35~44页。
