【20CJ94-1】 隔声楼面系统—HTK轻质隔声砂浆

20CJ94-1
隔声楼面系统
一HTK轻质隔声砂浆
参考图集
中国建筑标准设计研究院
20CJ94-1
隔声楼面系统
一HTK轻质隔声砂浆
参考图集
组织编制：中国建筑标准设计研究院中计划出版社

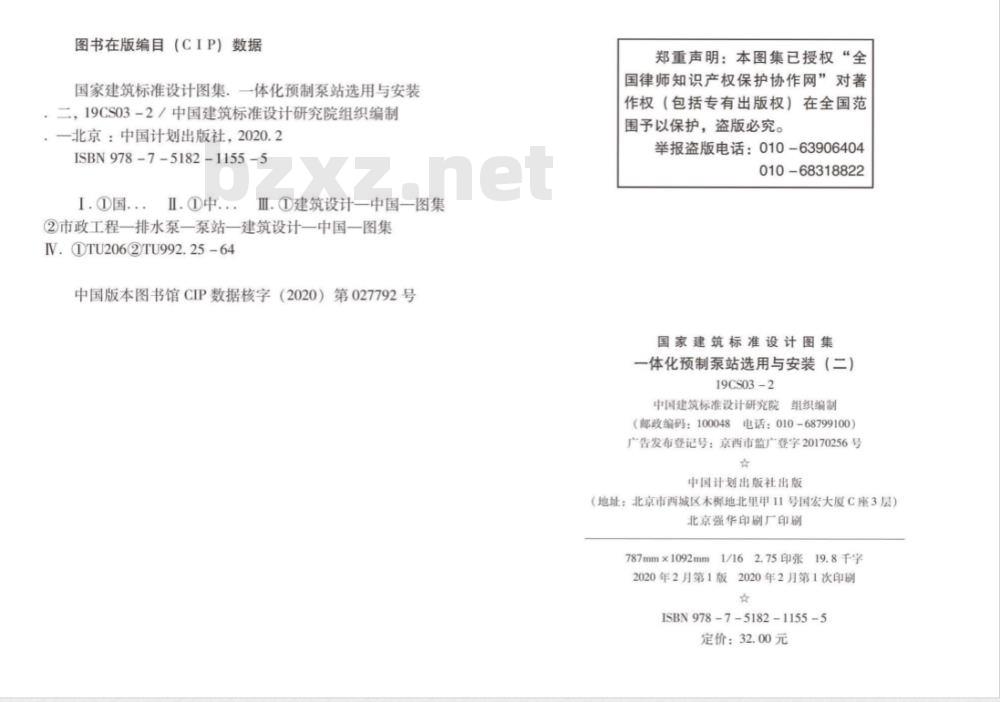

图书在版编目（CIP）数据
国家建筑标准设计图集：一体化预制泵站选用与安装二，19CS03-2／中国建筑标准设计研究院组织编制一北京：中国计划出版社，2020.2ISBN978-7-5182-1155-5
I.?国...Ⅱ.①中...Ⅲ.建筑设计一中国一图集②市政工程一排水泵一泵站一建筑设计一中国一图集IV.@TU206②TU992.25-64
中国版本图书馆CIP数据核字（2020）第027792号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
一体化预制泵站选用与安装（二）19CS03-2
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）广告发布登记号：京西市监广登字20170256号玲
中国计划出版社出版
（地址：北京市西城区木棵地北里甲11号国宏大厦C座3层）北京强华印刷厂印刷
787mm×1092mm1/162.75印张
19.8千字
2020年2月第1版2020年2月第1次印刷☆
ISBN 978 75182 1155 5
定价：32.00元

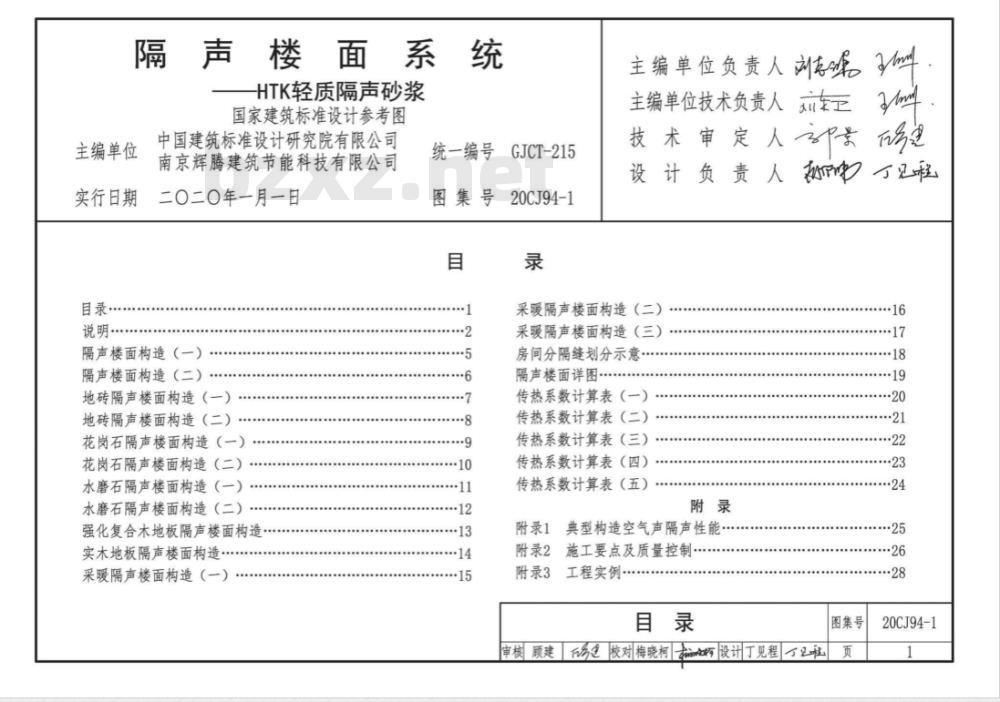

隔声楼面系统
HTK轻质隔声砂浆
国家建筑标准设计参考图
主编单位
实行日期
中国建筑标准设计研究院有限公司南京辉腾建筑节能科技有限公司二0二〇年一月一日
隔声楼面构造（一）
隔声楼面构造（二）
地砖隔声楼面构造（一）
地砖隔声楼面构造（二）
花岗石隔声楼面构造（一）
花岗石隔声楼面构造（二）
水磨石隔声楼面构造（一）
水磨石隔声楼面构造（二）
强化复合木地板隔声楼面构造
实木地板隔声楼面构造
采暖隔声楼面构造（一
统一编号
图集号
GJCT-215
20CJ94-1
主编单位负责人
主编单位技术负责人工
技术审定人
设计负责人吧了啦
采暖隔声楼面构造（二）
采暖隔声楼面构造（三）
房间分隔缝划分示意
隔声楼面详图
传热系数计算表（一）
传热系数计算表（二）
传热系数计算表（三）
传热系数计算表（四）
传热系数计算表（五）
附录1典型构造空气声隔声性能
附录2施工要点及质量控制
附录3工程实例
审核顾建校对梅晓柯设计丁见程下2租图集号
20CJ94-1

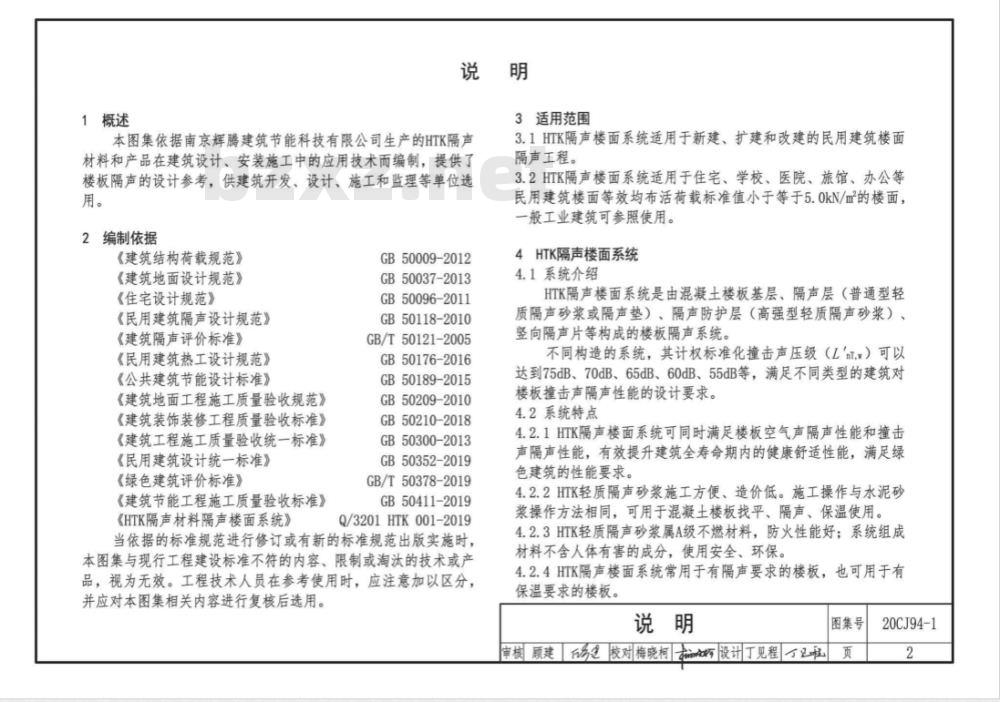

1概述
3适用范围
本图集依据南京辉腾建筑节能科技有限公司生产的HTK隔声材料和产品在建筑设计、安装施工中的应用技术而编制，提供了楼板隔声的设计参考，供建筑开发、设计、施工和监理等单位选用。
2编制依据
《建筑结构荷载规范》
《建筑地面设计规范》
《住宅设计规范》
《民用建筑隔声设计规范》
《建筑隔声评价标准》
《民用建筑热工设计规范》
《公共建筑节能设计标准》
《建筑地面工程施工质量验收规范》《建筑装饰装修工程质量验收标准》《建筑工程施工质量验收统一标准》《民用建筑设计统一标准》
《绿色建筑评价标准》
《建筑节能工程施工质量验收标准》《HTK隔声材料隔声楼面系统》
GB50009-2012
GB50037-2013
GB50096-2011
GB50118-2010
GB/T50121-2005
GB50176-2016
GB50189-2015
GB50209-2010
GB50210-2018
GB50300-2013
GB50352-2019
GB/T50378-2019
GB50411-2019
Q/3201HTK001-2019
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。3.1HTK隔声楼面系统适用于新建、扩建和改建的民用建筑楼面隔声工程。
3.2HTK隔声楼面系统适用于住宅、学校、医院、旅馆、办公等民用建筑楼面等效均布活荷载标准值小于等于5.OkN/m的楼面，一般工业建筑可参照使用。
4HTK隔声楼面系统
4.1系统介绍
HTK隔声楼面系统是由混凝土楼板基层、隔声层（普通型轻质隔声砂浆或隔声垫）、隔声防护层（高强型轻质隔声砂浆）、竖向隔声片等构成的楼板隔声系统。不同构造的系统，其计权标准化撞击声压级（Lnt.）可以达到75dB、70dB、65dB、60dB、55dB等，满足不同类型的建筑对楼板撞击声隔声性能的设计要求。4.2系统特点
4.2.1HTK隔声楼面系统可同时满足楼板空气声隔声性能和撞击声隔声性能，有效提升建筑全寿命期内的健康舒适性能，满足绿色建筑的性能要求。
4.2.2HTK轻质隔声砂浆施工方便、造价低。施工操作与水泥砂案操作方法相同，可用于混凝土楼板找平、隔声、保温使用。4.2.3HTK轻质隔声砂浆属A级不燃材料，防火性能好；系统组成材料不含人体有害的成分，使用安全、环保。4.2.4HTK隔声楼面系统常用于有隔声要求的楼板，也可用于有保温要求的楼板。
审核顾建校对梅晓柯设计丁见程了啦图集号
20CJ94-1
4.3HTK隔声楼面系统的组成材料性能4.3.1HTK轻质隔声砂浆材料组成及特点：HTK轻质隔声砂浆是以轻质砂、粉煤灰漂珠、无机胶凝材料抗裂纤维、功能性添加剂等按一定比例混合，加水拌合均匀后铺设于地面，能有效降低声音传播的砂浆。4.3.2HTK轻质隔声砂浆根据密度分为：HTK（普通型，用于楼地面的隔声、保温、找平）；HTKs（普通型，用于楼地面的隔声、保温、找平）：一HTKc（高强型，用于楼地面面层的承压、防护）。4.3.3HTK轻质隔声砂浆物理性能见表1所示。表1HTK轻质隔声砂浆物理性能表序号
干密度(kg/m）
导热系数[W/(m·K)]
抗压强度(MPa)
抗裂性
28d收缩率(%)wwW.bzxz.Net
抗冻性
抗压强度损失率(%）
质量损失率(%）
燃烧性能等级
8放射性核素限量(Ia/1)
标准值
≤700
≤900
≤1200
≥2.5>5.0
无裂纹
不低于A级
≤1.0/≤1.0
注：导热系数用于有保温要求的楼板。4.3.4HTK微孔聚乙烯复合隔声垫：实测值
HTKHTK
无裂纹
0.150.130.16
0.6/0.5|0.7/0.50. 6/0.6
试验方法
JGJ/T253
GB/T10294
JGJ/T70
JG/T521
JGJ/T70
JGJ/T253
JGJ/T253
GB8624
GB6566
HTK微孔聚乙烯复合隔声垫为聚乙烯经过一系列特殊工艺复合发泡而成，具有特定比例的闭孔及开孔泡孔，有利于不同频率声波的阻断。厚度小、质量轻，并具有一定的保温性能。其性能指标见表2所示。
表2HTK微孔聚乙烯复合隔声垫性能指标序号
表观密度（kg/m）
导热系数[W/(m·K).25℃】
吸水率(%,V/V)
压缩强度(kPa)
弹性模量(MPa)
压缩形变（%，23℃，4kPa，24h）压缩蟠变(%，23℃，4kPa，168h）燃烧性能等级
产烟特性
游离甲醛释放量[mg/(m·h)】
总挥发性有机化合物[mg/(m2·h)]5设计选用
指标要求
不低于B级
不低于t级
试验方法
GB/T6343
GB/T10294
GB/T8810
GB/T8813
GB/T8813
GB/T15048
GB/T15048
GB8624
GB/T20285
GB50325
GB50325
5.1HTK隔声楼面系统应用于不同类型的建筑时，楼板撞击声隔声性能应满足现行国家标准《民用建筑隔声设计规范》GB50118的规定，且应符合表3的要求。
5.2楼板的保温设计应按建筑使用空间的功能需求确定楼板的实际构造做法。
5.3楼板的传热系数可按照楼板的主要构造材料的热阻计算所得。设计人员应按实际设计构造厚度，计入面层和其他增加材料层的热阻，并根据现行国家标准《民用建筑热工设计规范》GB50176的规定计算。
审核顾建校对梅晓柯设计丁见程了卫租图集号
20CJ94-1
表3楼板撞击声隔声性能要求
构件名称
卧室、起居室（厅）的分户楼板住宅
高要求住宅
语言教室、阅览室与上层房间之间的楼板普通教室、实验室、计算机房与上层产生噪声的房间之间的楼板琴房、音乐教室之间的楼板
普通教室之间的楼板
病房、手术室与上层房间之间
的楼板
听力测听室与上层房间之间的
客房与上层房间之间的楼板
办公室、会议室顶部的楼板
低限标准
高要求标准
低限标准
高要求标准
低限标准
高要求标准
计权标准化撞击
声压级L(dB)
5.4HTK隔声楼面系统的主要建筑材料热工参数按表4取值。5.5对于隔声要求较高的楼板，采用HTK轻质隔声砂浆与HTK微孔聚乙烯复合隔声垫配合使用。铺设HTK微孔聚乙烯复合隔声垫时，其接缝处用宽度不小于50mm的防水胶带密封，避免上层浇筑轻质隔声砂浆浆料渗入隔声垫下层。5.6HTK轻质隔声砂浆四周与墙体交接处应设置竖向隔声片，竖向隔声片厚度不宜小于3mm，高度不低于饰面层。竖向隔声片宜采用HTK微孔聚乙烯复合隔声垫，可采用自粘胶或胶粘剂粘贴到墙面。
表4主要建筑材料热工参数
材料名称
轻质隔声砂浆HTK
轻质隔声砂浆HTK
轻质隔声砂浆HTKc
HTK微孔聚乙烯复合隔声垫
挤塑聚苯板（带表皮）
水泥砂浆（粘结砂浆）
实木地板
强化复合木地板
花岗石
表观密度
(kg/m)
导热系数
[W/ (m·K)]
5.7当楼地面或墙面边长超过6m时，应设置分隔缝，分隔缝间距不大于6m。分隔缝宜设置在门边和墙体阳角处等位置，并做盖缝处理。
6其他
6.1本图集中除注明单位者外，均以毫米（mm）为单位。6.2其他未尽事宜，均应按照国家现行标准执行。6.3本图集根据南京辉腾建筑节能科技有限公司提供的技术资料编制，图集的解释由该公司负责。6.4图集索引方法
图集编号
20CJ94-1
详图编号
详图所在页次
图集号
审核顾建校对梅晓柯设计丁见程了见租贝
20CJ94-1
(不含面层）
(不含面层）
(不含面层）
0.570kN/m2
0.698kN/m2
0.623kN/m
隔声楼面构造（一）
整向隔声片
材料及构造
1.20厚轻质隔声砂浆HTK
注：表中的计权标准化撞击声压级Lar.是以100厚的混凝土楼板为结构层测得的数据，当混凝土楼板大于100厚时，隔声性能会有所提高。2.20厚轻质隔声砂浆HTK
3.钢筋混凝土楼板
1.20厚轻质隔声砂浆HTK。
2.25厚轻质隔声砂浆HTK
3.钢筋混凝土楼板
1.20厚轻质隔声砂浆HTK
2.25厚轻质隔声砂浆HTK
3.钢筋混凝土楼板
隔声楼面构造（一）
计权标准化撞击声压级
L'nt.(dB)
图集号
审核顾建校对梅晓柯和设讯丁见程了卫租页
20CJ94-1
(不含面层）
(不含面层）
(不含面层）
0.543kN/m2
0.544kN/m2
0.731kN/m2
隔声楼面构造（二）
材料及构造
1.30厚轻质隔声砂浆HTKc，内附6X6耐碱玻纤网0
注：表中的计权标准化撞击声压级La.是以100厚的混凝土楼板为结构层测得的数据，当混凝土楼板大于100厚时，隔声性能会有所提高。2.5厚HTK微孔聚乙烯复合隔声垫3.钢筋混凝土楼板
1.30厚轻质隔声砂浆HTKc，内附6X6耐碱玻纤网2.8厚HTK微孔聚乙烯复合隔声垫3.钢筋混凝土楼板
1.40厚轻质隔声砂浆HTKc，Φ4@150双向钢丝网2.20厚HTK微孔聚乙烯复合隔声垫3.钢筋混凝土楼板
隔声楼面构造（二）
计权标准化撞击声压级
L'at. (dB)
图集号
审核顾建校对梅晓柯设计丁见程下2租页
20CJ94-1
1.125kN/m2
1.178kN/m2
1.253kN/m2
地砖隔声楼面构造（一）
1.10厚地砖
材料及构造
2.5厚专用粘结砂浆
注：表中的计权标准化擅击声压级L.是以100厚的混凝土楼板为结构层测得的数据，当混凝土楼板大于100厚时，隔声性能会有所提高。5
3.20厚轻质隔声砂浆HTKc
4.20厚轻质隔声砂浆HTK
5.钢筋混凝土楼板
1.10厚地砖
2.5厚专用粘结砂浆
3.20厚轻质隔声砂浆HTK
4.25厚轻质隔声砂浆HTK
5.钢筋混凝土楼板
1.10厚地砖
2.5厚专用粘结砂浆
3.20厚轻质隔声砂浆HTK
4.25厚轻质隔声砂浆HTK
5.钢筋混凝土楼板
地砖隔声楼面构造（一）
计权标准化撞击声压级
L'nt. (dB)
图集号
审核顾建校对梅晓柯设计见程了见贝
20CJ94-1
1.320kN/m2
1.098kN/m2
1.099kN/m
地砖隔声楼面构造（二）
注：表中的计权标准化撞击声压级Lar.是以100厚的混凝土楼板为结构层测得的数据，当混凝土楼板大于100厚时，隔声性能会有所提高。1.10厚地砖
材料及构造
2.5厚专用粘结砂浆
3.20厚轻质隔声砂浆HTK
4.30厚轻质隔声砂浆HTK
5.钢筋混凝土楼板
1.10厚地砖
2.5厚专用粘结砂浆
3.30厚轻质隔声砂浆HTKc，内附6X6耐碱玻纤网4.5厚HTK微孔聚乙烯复合隔声垫5.钢筋混凝土楼板
1.10厚地砖
2.5厚专用粘结砂浆
3.30厚轻质隔声砂浆HTKc，内附6X6耐碱玻纤网4.8厚HTK微孔聚乙烯复合隔声垫5.钢筋混凝土楼板
地砖隔声楼面构造（二）
计权标准化撞击声压级
L'nt, (dB)
图集号
审核顾建校对梅晓柯设计丁见程了2程页
20CJ94-1
