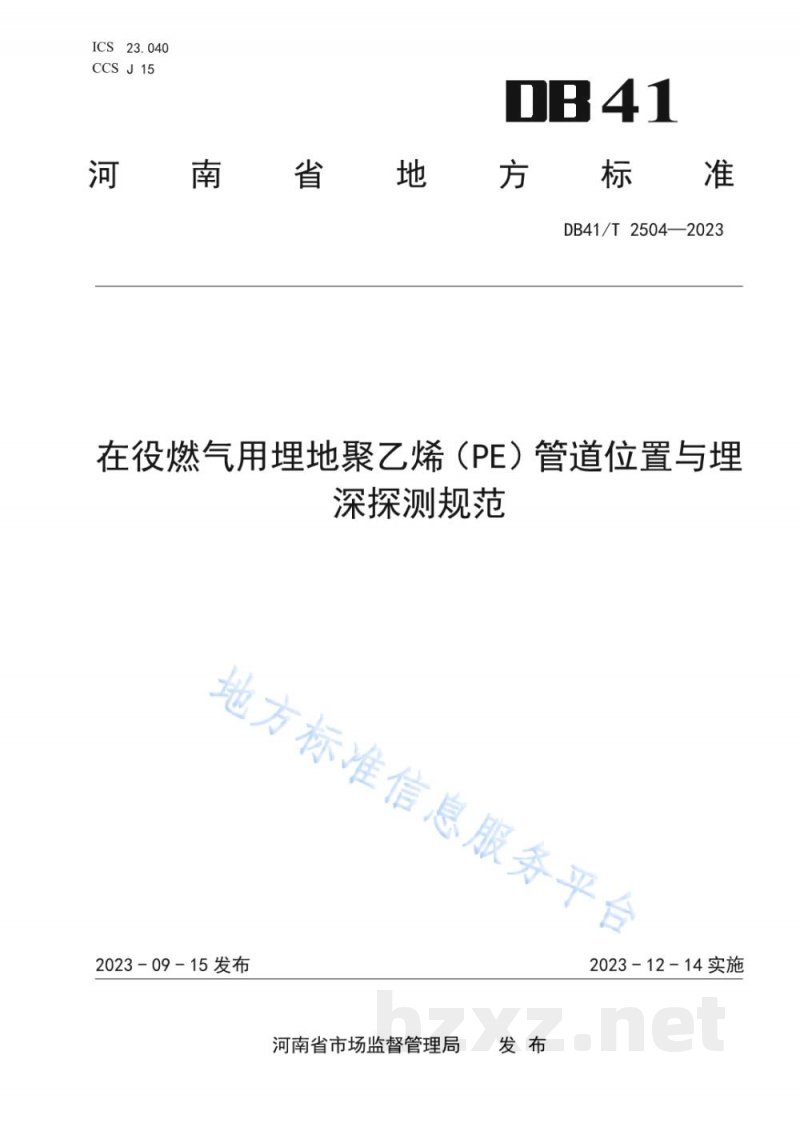

在役燃气用埋地聚乙烯（PE）管道位置与埋深探测规范
2023-09-15发布
2023-12-14实施
河南省市场监督管理局

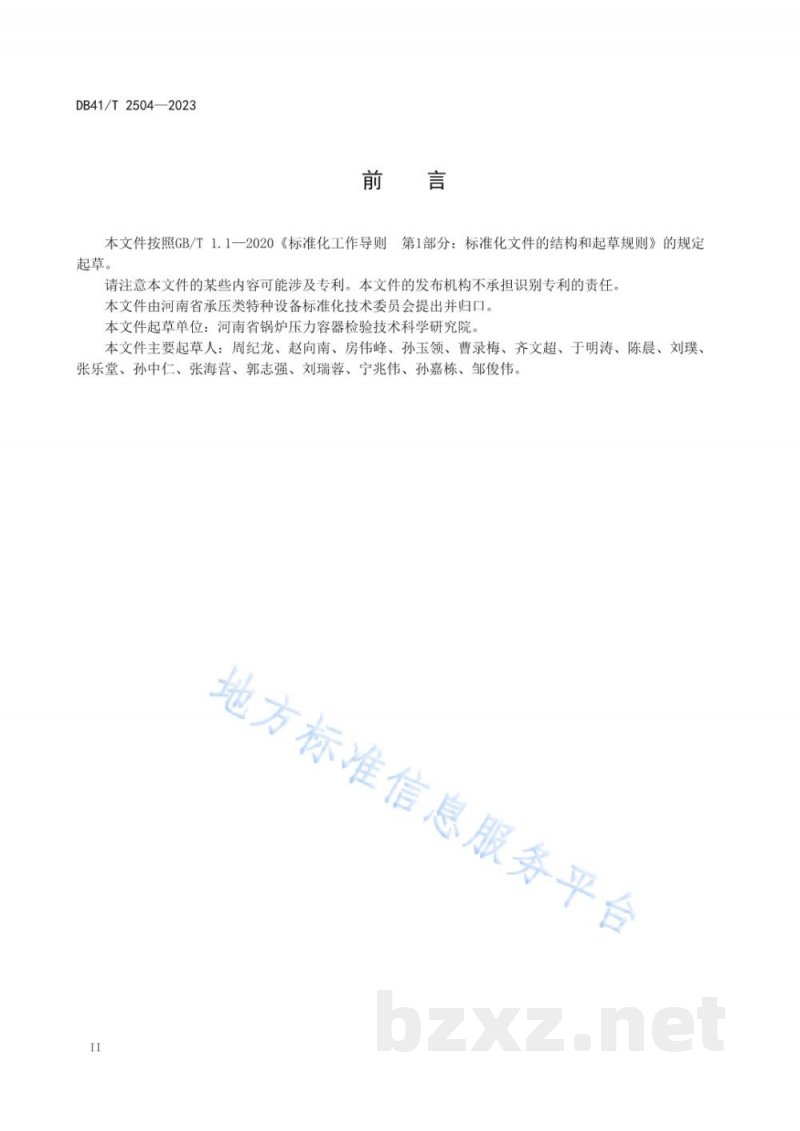

前言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由河南省承压类特种设备标准化技术委员会提出并归口。
本文件起草单位：河南省锅炉压力容器检验技术科学研究院。
本文件主要起草人：周纪龙、赵向南、房伟峰、孙玉领、曹录梅、齐文超、于明涛、陈晨、刘璞、张乐堂、孙中仁、张海营、郭志强、刘瑞蓉、宁兆伟、孙嘉栋、邹俊伟。

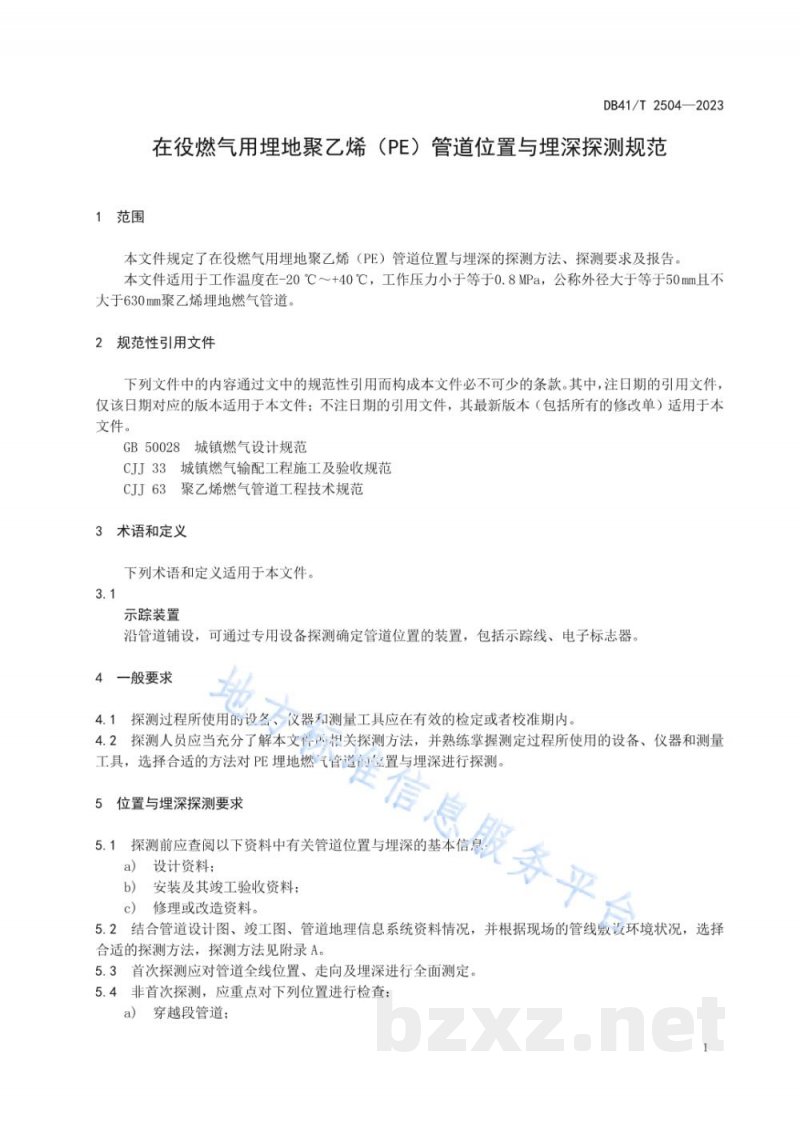

1 范围
本文件规定了在役燃气用埋地聚乙烯（PE）管道位置与埋深的探测方法、探测要求及报告。
本文件适用于工作温度在-20℃～+40℃，工作压力小于等于0.8MPa，公称外径大于等于50mm且不大于630mm聚乙烯埋地燃气管道。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 50028 城镇燃气设计规范
CJJ 33 城镇燃气输配工程施工及验收规范
CJJ 63 聚乙烯燃气管道工程技术规范
3 术语和定义
下列术语和定义适用于本文件。
3.1 示踪装置
沿管道铺设，可通过专用设备探测确定管道位置的装置，包括示踪线、电子标志器。
4 一般要求
4.1 探测过程所使用的设备、仪器和测量工具应在有效的检定或者校准期内。
4.2 探测人员应当充分了解本文件相关探测方法，并熟练掌握测定过程所使用的设备、仪器和测量工具，选择合适的方法对PE埋地燃气管道位置与埋深进行探测。
5 位置与埋深探测要求
5.1 应具备下列资料：
a) 设计资料；
b) 安装及其竣工验收资料；
c) 修理或改造资料。
5.2 结合管道设计图、竣工图、管道地理信息系统资料情况，并根据现场的管线敷设环境状况，选择合适的探测方法，探测方法见附录A。
5.3 首次探测应对管道全线位置、走向及埋深进行全面测定。
5.4 非首次探测，应重点对下列位置进行检查：
a) 穿越段管道；
b) 弯头、三通、四通等管件处；
c) 管道接头处；
d) 其他易发生位移或破损的部位。
6 位置与埋深探测报告
6.1 报告内容应包括：工程名称、探测日期、探测方法、探测结果、示意图、结论等。
6.2 报告中应注明探测依据、使用仪器、探测人员等信息。
6.3 报告应具有唯一性编号，便于存档和查询。
附录A（资料性）PE燃气管道位置与埋深探测方法
