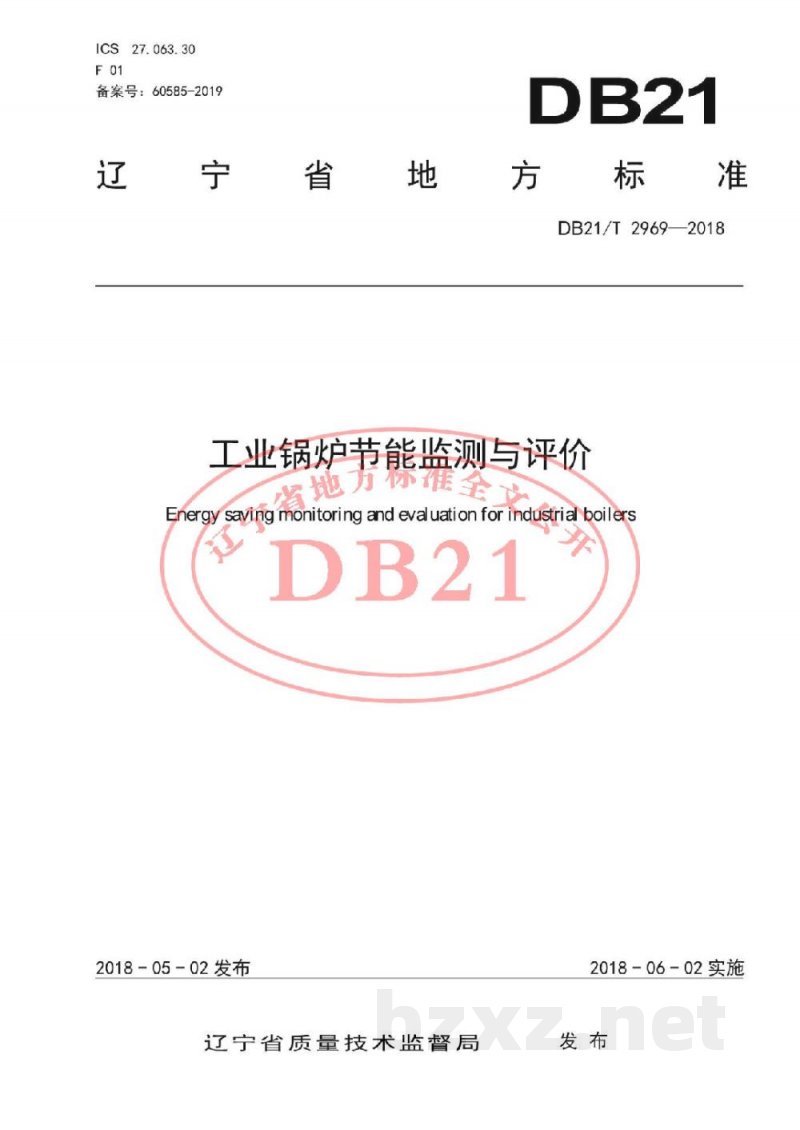

【地方标准】 工业锅炉节能监测与评价

DB21/T 2969-2018 工业锅炉节能监测与评价
Energy saving monitoring and evaluation for industrial boilers
备案号：60585-2019
发布日期：2018-05-02 | 实施日期：2018-06-02

【前言】
本标准按照 GB/T 1.1 编写，由营口市质量技术监督局提出，辽宁省质量技术监督局归口。本标准起草单位：营口市锅炉压力容器检验研究所。
本标准主要起草人：工振宏、林贺勇、曹胜作、刘佳、沈立新、潭大涌、张连方、邓家英、李振岳、工诗毅、姜健、韩、庞箫雪。
本标准附录A为资料性附录。

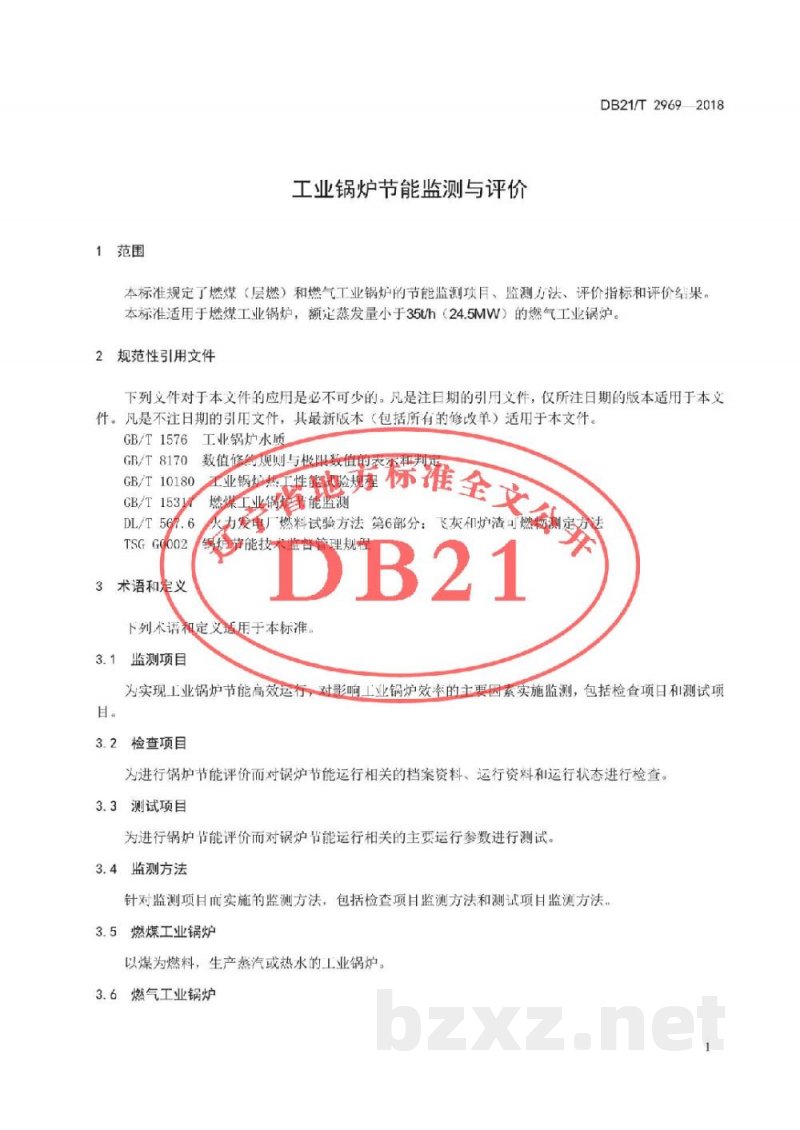

1 范围
本标准规定了燃煤（层燃）和燃气工业锅炉的节能监测项目、监测方法、评价指标和评价结果。本标准适用于燃煤工业锅炉（额定蒸发量小于35t/h [24.5MW]）及燃气工业锅炉。

2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 1576 工业锅炉水质
GB/T 8170 数值修约规则与极限值的表示
TSG G0002 锅炉能效检测
DL/T 56.6

3 术语和定义
下列术语和定义适用于本标准。
3.1 监测项目：为实现工业锅炉节能高效运行，对影响工业锅炉效率的主要因素实施监测，包括检查项目和测试项目。
3.2 检查项目：为进行锅炉节能评价而对锅炉节能运行相关的档案资料、运行资料和运行状态进行检查。
3.3 测试项目：为进行锅炉节能评价而对锅炉节能运行相关的主要运行参数进行测试。
3.4 监测方法：针对监测项目而实施的监测方法，包括检查项目监测方法和测试项目监测方法。
3.5 燃煤工业锅炉：以煤为燃料，生产蒸汽或热水的工业锅炉。
3.6 燃气工业锅炉：以天然气为燃料，生产蒸汽或热水的工业锅炉。

4 监测项目
4.1 检查项目
4.1.1 锅炉是否列入国家淘汰目录。
4.1.2 锅炉是否有定型产品热效率测试报告，且相关数据指标符合 TSG G0002 的要求。
4.1.3 锅炉是否每2年进行一次能效测试。
4.1.4 锅炉在安装、改造和重大维修后是否进行能效测试。
4.1.5 锅炉使用单位是否有节能管理制度。
4.1.6 锅炉运行所用燃料是否与设计相匹配。
4.1.7 锅炉的辅机及控制系统运行状况是否良好，与锅炉本体搭配是否得当。
4.1.8 锅炉给水和锅水是否有定期化验记录，且化验的周期、项目和结果是否符合 GB/T 1576。
4.1.9 锅炉受热面积灰挂焦是否严重、烟路是否畅通。
4.1.10 除短时间外，锅炉运行出力不应低于额定出力的70%。
4.1.11 锅炉操作人员是否持有相关设备操作证。
4.1.12 锅炉是否存在漏风、漏气等现象。
4.1.13 锅炉排污率是否符合 TSG G0002 的要求。

4.2 测试项目
4.2.1 排烟温度
4.2.2 排烟处O2含量
4.2.3 排烟处CO含量
4.2.4 炉渣含碳量
4.2.5 炉体外表面温度

5 监测方法
5.1 检查项目监测方法
针对相应的检查项目对工业锅炉档案资料、运行记录、管理制度等进行检查，并做好记录。
5.2 测试项目监测方法
5.2.1 测试工况：测试时锅炉应满足在正常生产工况下处于安全、热工工况稳定的运行状态。
5.2.2 测试时间：在满足测试工况的条件下，测试时间应不少于1h。除需化验项目外，测试项目数据应至少取5次，取算术平均值作为测试结果。
5.2.3 测试仪表
