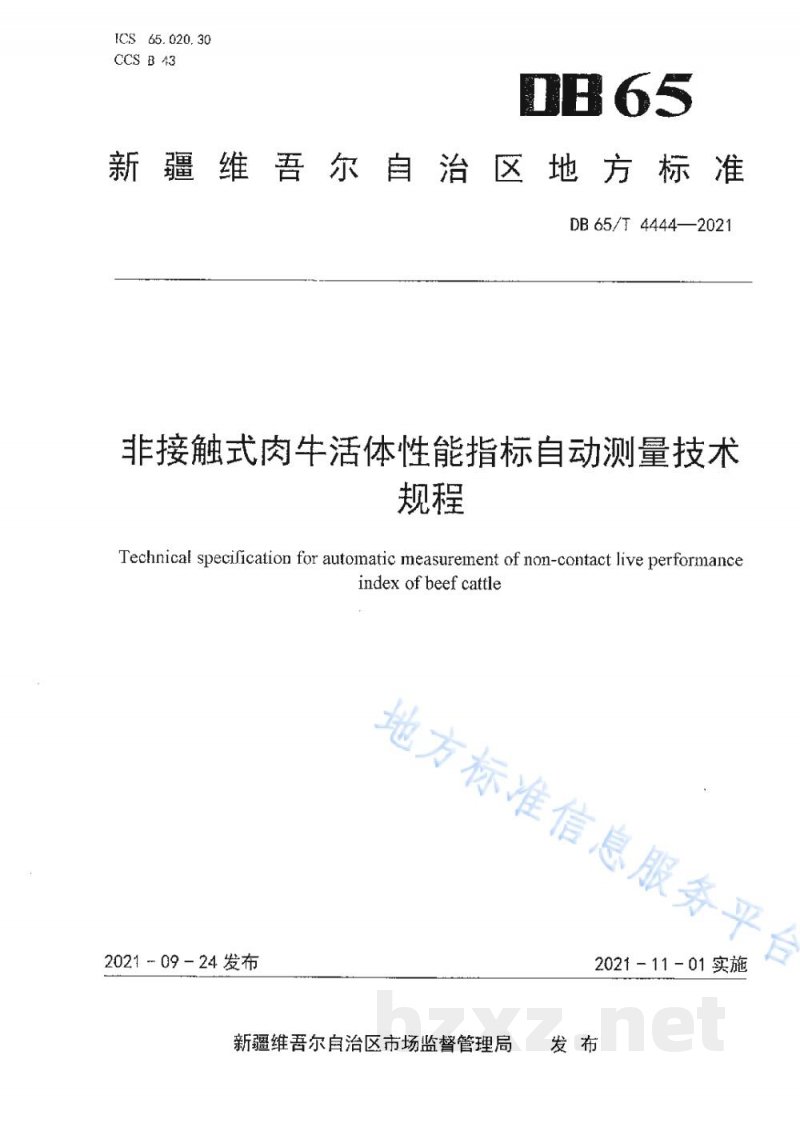

【地方标准】 非接触式肉牛活体性能指标自动测量技术规程

DB65/T4444—2021
非接触式肉牛活体性能指标自动测量技术规程
Technical specification for automatic measurement of non-contact live performance index of beef cattle

发布日期：2021-09-24
实施日期：2021-11-01
发布单位：新疆维吾尔自治区市场监督管理局

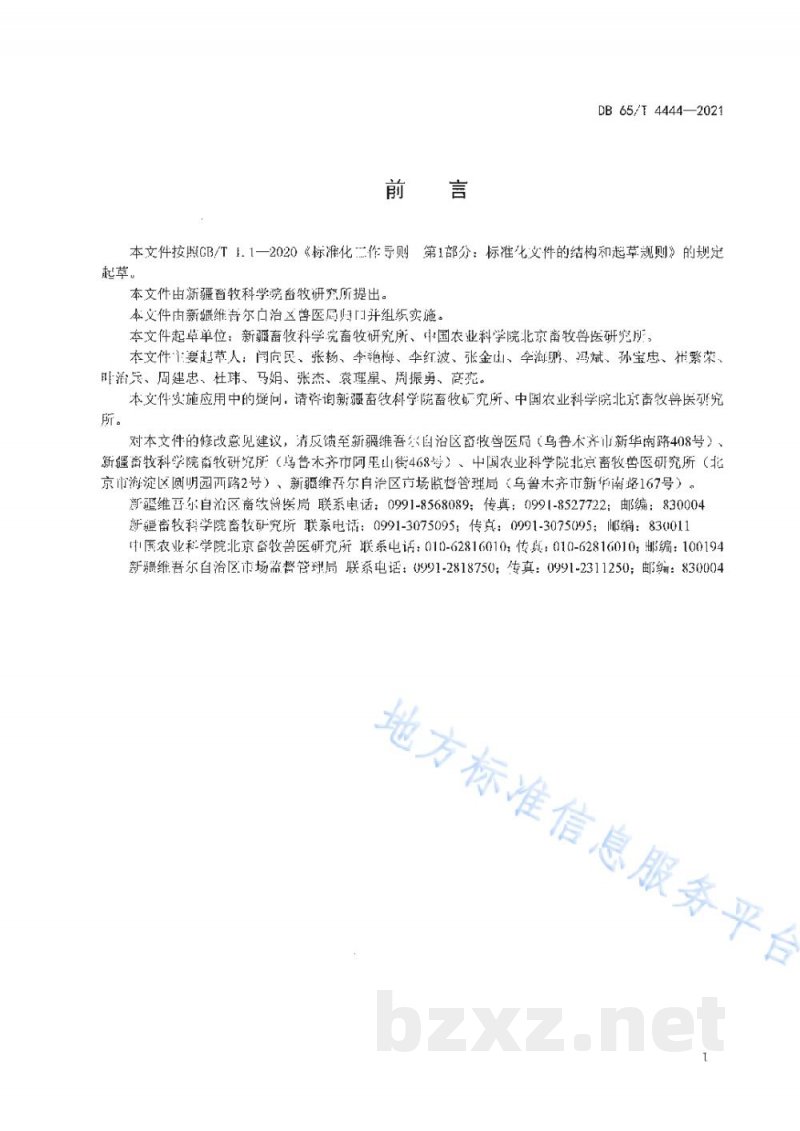

前言
本文件按照 GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由新疆畜牧科学院畜牧研究所提出。本文件由新疆维吾尔自治区兽医局并组织实施。
本文件起草单位：新疆畜牧科学院畜牧研究所、中国农业科学院北京畜牧兽医研究所。
本文件主要起草人：向民、单艳梅、李红波、张金山、单海鹏、冯斌、孙忠、指繁荣、啡治示、周建忠、杜玮、马娟、张杰、衰理星、周振勇、商充。
本文件实施应用中的问题，请咨询新疆畜牧科学院畜牧研究所、中国农业科学院北京畜牧兽医研究所。
对本文件的修改意见建议，请反馈至：
新疆维吾尔自治区畜牧兽医局（乌鲁木齐市新华南路408号）；
新疆畜牧科学院畜牧研究所（乌鲁木齐市阿里山街468号）；
中国农业科学院北京畜牧兽医研究所（北京市海淀区圆明园西路2号）；
新疆维吾尔自治区市场监督管理局（乌鲁木齐市新华南路167号）。
联系方式：
新疆维吾尔自治区畜牧兽医局：0991-8568089；传真：0991-8527722；邮编：830004
新疆畜牧科学院畜牧研究所：0991-3075095；邮编：830011
中国农业科学院北京畜牧兽医研究所：010-62816010；邮编：100194
新疆维吾尔自治区市场监督管理局：0991-2818750；传真：0991-2311250；邮编：830004

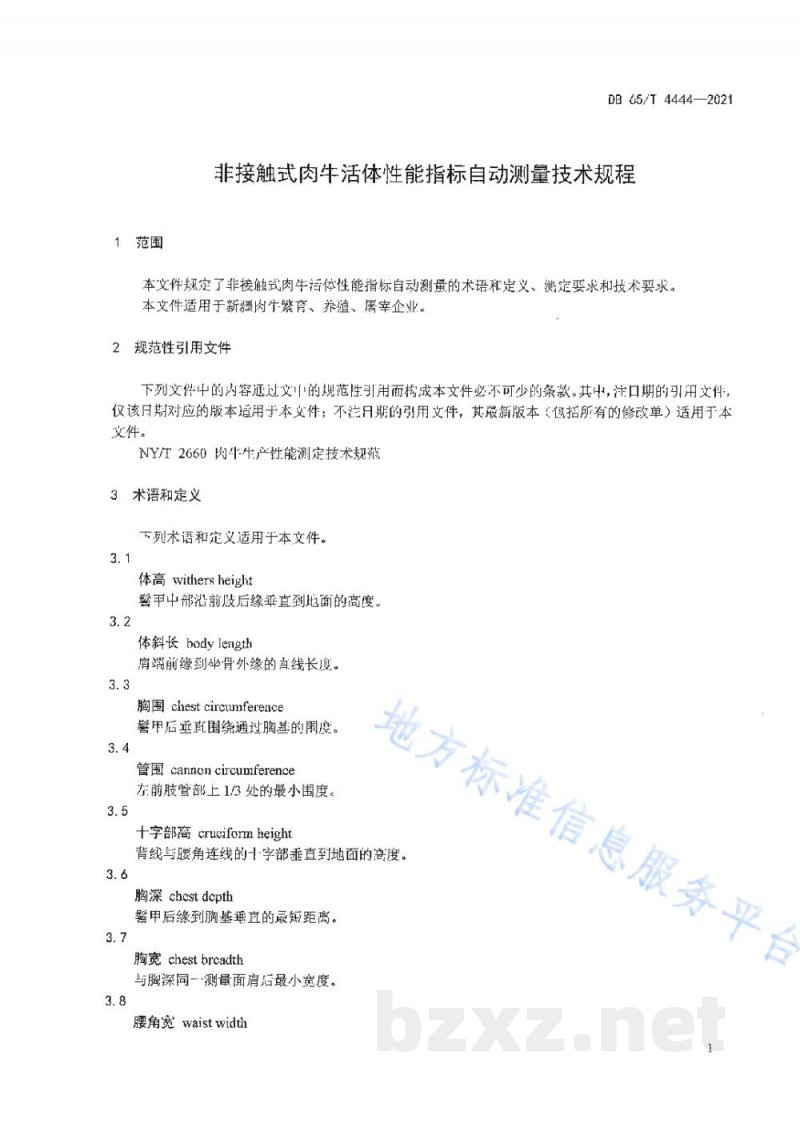

1 范围
本文件规定了非接触式肉牛活体性能指标自动测量的术语和定义、测定要求和技术要求。本文件适用于新疆肉牛繁育、养殖、屠宰企业。

2 规范性引用文件
下列文件中的内容构成本文件必不可少的条款。其中，注明日期的引用文件仅该日期对应的版本适用于本文件；不注明日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
NY/T 2660 肉牛产性能测定技术规范

3 术语和定义
下列术语和定义适用于本文件。
3.1 体高 withers height：肩甲中部沿前肢后缘垂直到地面的高度。
3.2 体斜长 body length：肩端前缘到坐骨外缘的直线长度。
3.3 胸围 chest circumference：肩甲后垂直围绕通过胸基的围度。
3.4 管围 cannon circumference：左前肢管部上 1/3 处的最小围度。
3.5 十字部高 cruciform height：背线与腰角连线的垂直到地面的距离。
3.6 胸深 chest depth：肩甲后缘到胸基垂直的最短距离。
3.7 胸宽 chest breadth：与胸深同一测量面肩后最小宽度。
3.8 腰角宽 waist width：两腰角外缘的水平最大宽度。
3.9 髋宽 hip width：两髋关节外缘的水平最大宽度。
3.10 坐骨宽 sciatic width：两坐骨端外缘的水平最大宽度。
3.11 腰长 hip length：腰角前缘到坐骨端外缘最大长度。
3.12 后腿围 hind legs around：从左脵窝至右脵窝的最小围度。
3.13 腹围 abdominal girth：经脐部中心环腹部一周的围度。

4 测定要求
应符合 NY/T 2660 的规定。

5 技术要求
5.1 设置一测量系统，其包括测量通道、五组摄像机、主机、双目相机标定系统和图像采集系统；主机包括图像测量系统和存储器。测量系统流程图见附录 A。
5.2 安装测量通道和五组摄像机，通过主机控制双目相机标定系统对五组摄像机进行标定，并将标定结果存放在主机的存储器上。
5.3 使牛只站立在测量通道内，开启图像采集系统。当牛只出现正确站姿时，由主机向图像采集系统传输控制信号，控制五组摄像机进行拍摄，并将拍摄到的图像信息经图像采集系统传输至主机。通道测牛示意图见附录 B。
5.4 主机将接收到的图像信息储存在存储器内，并以牛只耳标号命名。开启图像测量系统，在图像测量系统中输入牛只耳标号，并判断该耳标号文件夹是否存在，若不存在则重新输入；若存在，则图像测量系统从存储器中调取五组图像信息，并进入下一步。
5.5 调取五组图像信息后，判断第 i 组图像信息中的取值是否为 i。图像判断要求如下：
a) 如果 i=1 则为第一组摄像机的拍摄图像，保存胸宽特征点；
b) 如果 i=2 则为第二组摄像机的拍摄图像，保存腰角宽特征点；
c) 如果 i=3 则为第三组摄像机的拍摄图像，保存坐骨宽和髋宽特征点；
d) 如果 i=4 则为第四组摄像机的拍摄图像，保存体高、管围、体斜长、胸围、胸深、腹围、腰长和十字部高的特征点；
e) 如果 i=5 则为第五组摄像机的拍摄图像，保存后腿围特征点；
若不符合上述条件则发出报警。
5.6 将 a)～e) 中的特征点均保存至图像测量系统后，由图像测量系统对图像信息进行处理，然后判断图像信息是否符合预先设定的要求。如果不符合预先设定的要求，则向图像采集系统传输控制指令，由图像采集系统控制五组摄像机重新拍摄；如果符合要求，则显示测量结果并存放到存储器内，完成牛只指标测量。
