【航空工业行业标准(HB)】 锤上自由锻件机械加工余量与尺寸公差

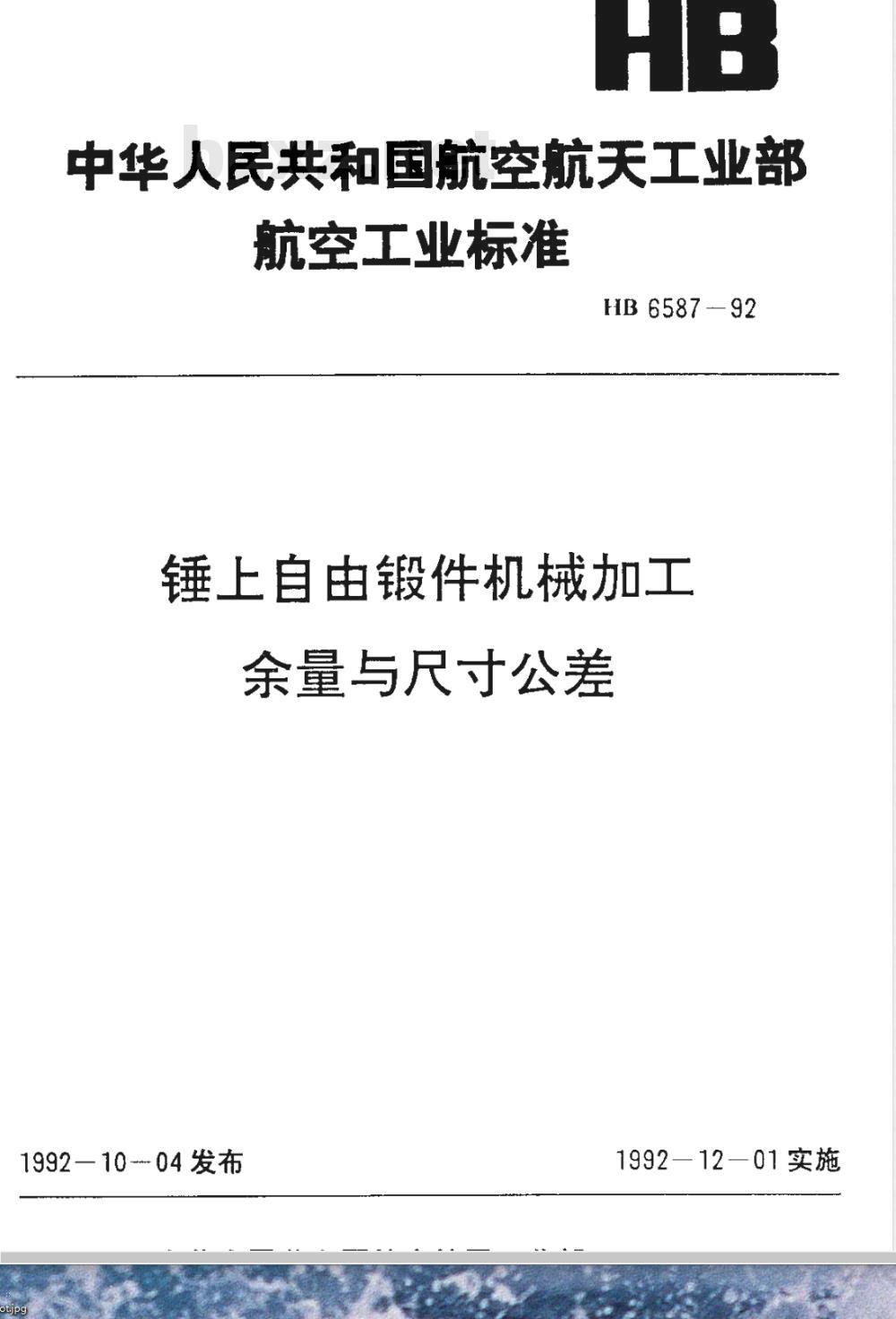

中华人民共和国航空航天工业部航空工业标准
HB 6587-92
锤上自由锻件机械加工
余量与尺寸公差
1992—1004发布
1992—12—01实施

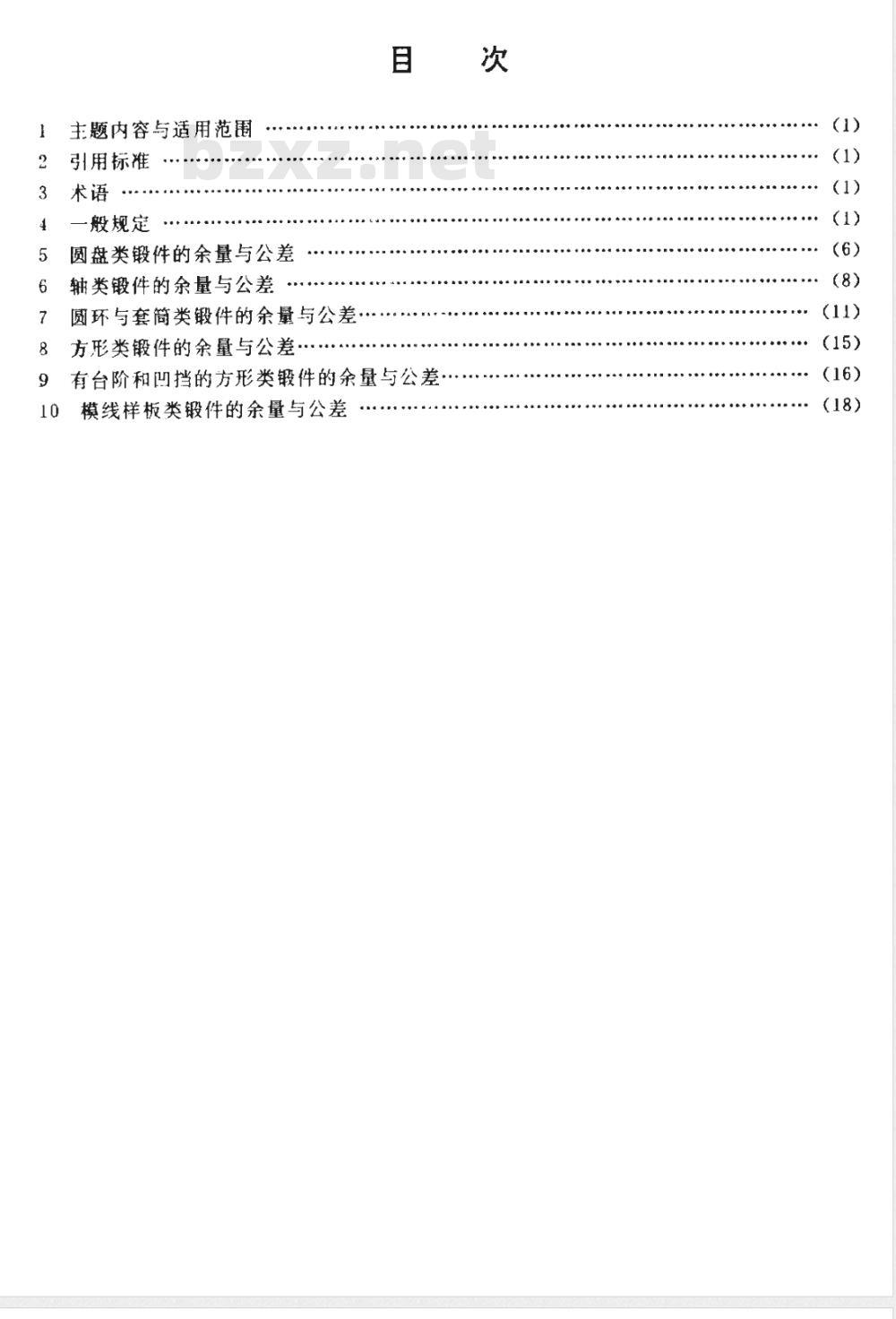

主题内容与适用范围Www.bzxZ.net
引用标准
一般规定
圆盘类锻件的余量与公差
轴类锻件的余量与公差
圆环与套简类锻件的余量与公差…方形类锻件的余量与公差.
有台阶和凹挡的方形类锻件的余量与公差·9
模线样板类锻件的余量与公差
中华人民共和国航空航天工业部航空工业标准锤上自由锻件机械加工
余重与尺寸公差

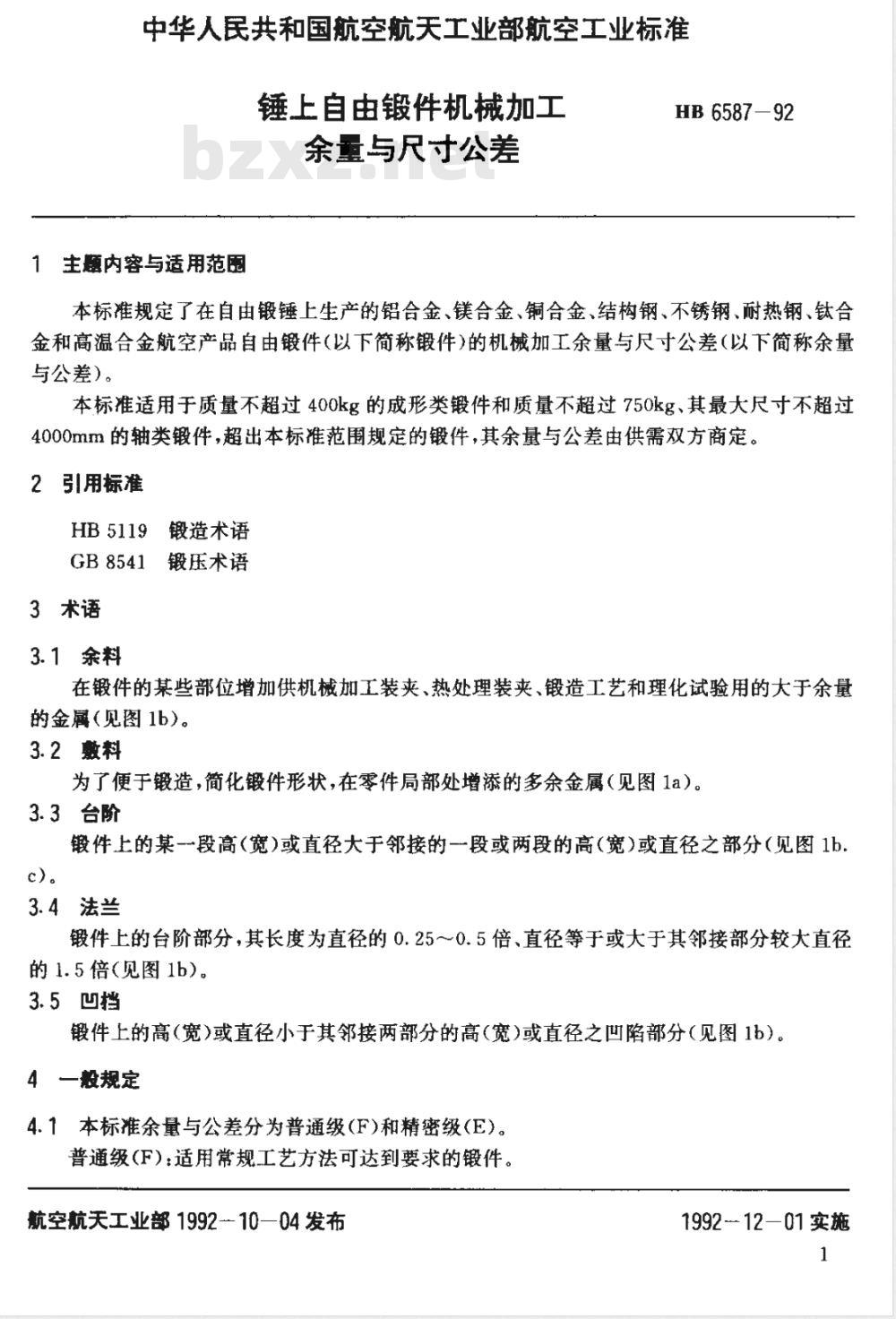

1主题内容与适用范胞
HB 6587—92
本标准规定了在自由锻锤上生产的铝合金、镁合金、铜合金、结构钢、不锈钢、耐热钢、钛合金和高温合金航空产品自由锻件（以下简称锻件）的机械加工余量与尺寸公差（以下简称余量与公差）。
本标准适用于质量不超过400kg的成形类锻件和质量不超过750kg、其最大尺寸不超过4000mm的轴类锻件，超出本标准范围规定的锻件，其余量与公差由供需双方商定。2引用标准
HB5119锻造术语
GB8541锻压术语
3术语
3.1余料
在锻件的某些部位增加供机械加工装夹、热处理装夹、锻造工艺和理化试验用的大于余量的金属（见图1b）。
3.2 敷料
为了便于锻造，简化锻件形状，在零件局部处增添的多余金属（见图1a）。3.3台阶
锻件上的某一段高（宽）或直径大于邻接的一段或两段的高（宽）或直径之部分（见图1bc)。
3.4法兰
锻件上的台阶部分，其长度为直径的0.25～0.5倍、直径等于或大于其邻接部分较大直径的1.5倍（见图1b）。
3.5凹档
锻件上的高（宽）或直径小于其邻接两部分的高（宽）或直径之凹陷部分（见图1b）。4一般规定
4.1本标准余量与公差分为普通级（F)和精密级（E）。普通级(F）：适用常规工艺方法可达到要求的锻件。航空航关工业部1992-10—04发布199212—01实施
HB 6587 -- 92
符合3.1条为法兰
广余料
精密级（E）：适用较高要求的锻件，常常需要特殊的工（模）具和附加生产费用，最好限用于批量较大锻件上某些要求严的尺寸。4.2本标准所列余量与公差不含余料及锻件端头凸面和斜面部分。4.3镁合金、高强度铝合金、钛合金、高温合金，合金元素总含量等于或大于4%的结构钢、不锈钢、耐热钢锻件的余量按本标准规定值增加20%。4.4在保证加工出合格产品的前提下，当出现以下情况时充许使用：a．由于清除氧化皮，铲除缺陷及其它原因，使锻件实际余量小于标崔最小余量时，允许实际最小余量为：560kg以下锤生产的锻件单边不小于1mm；560kg至1t锤生产的锻件单边不小于1.5mm；2～3t锤生产的锻件单边不小于2mm。b.复杂锻件允许局部余量有所增加，但不得超过规定值的30%。4.5锻件的形状与位置公差如无特殊要求均不得超过本标准规定的公差值。4.6台阶和凹挡的最小锻出长度

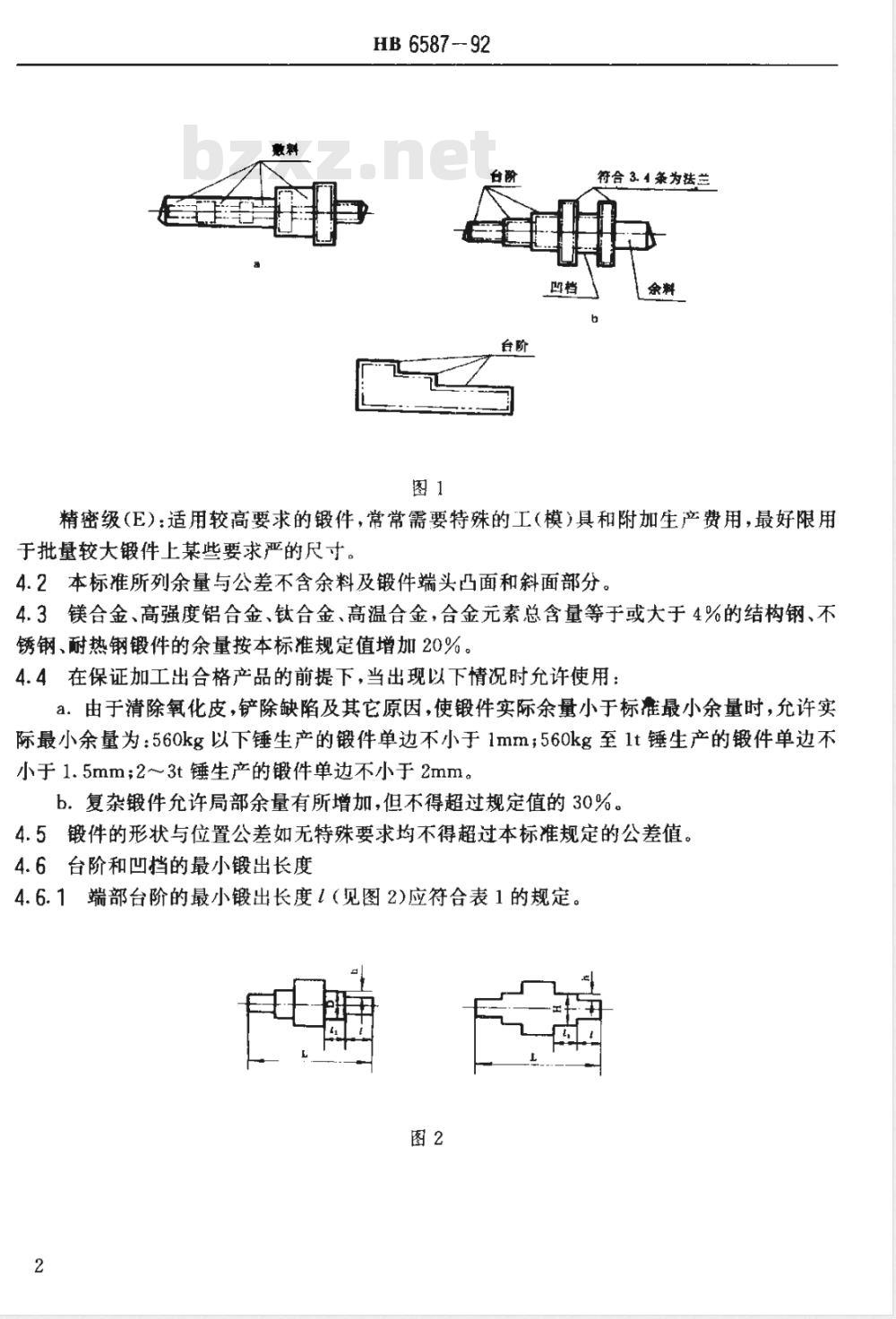

4.6.1端部台阶的最小锻出长度1（见图2)应符合表1的规定。图2
台阶高度
零件总长度
HB 6587-- 92

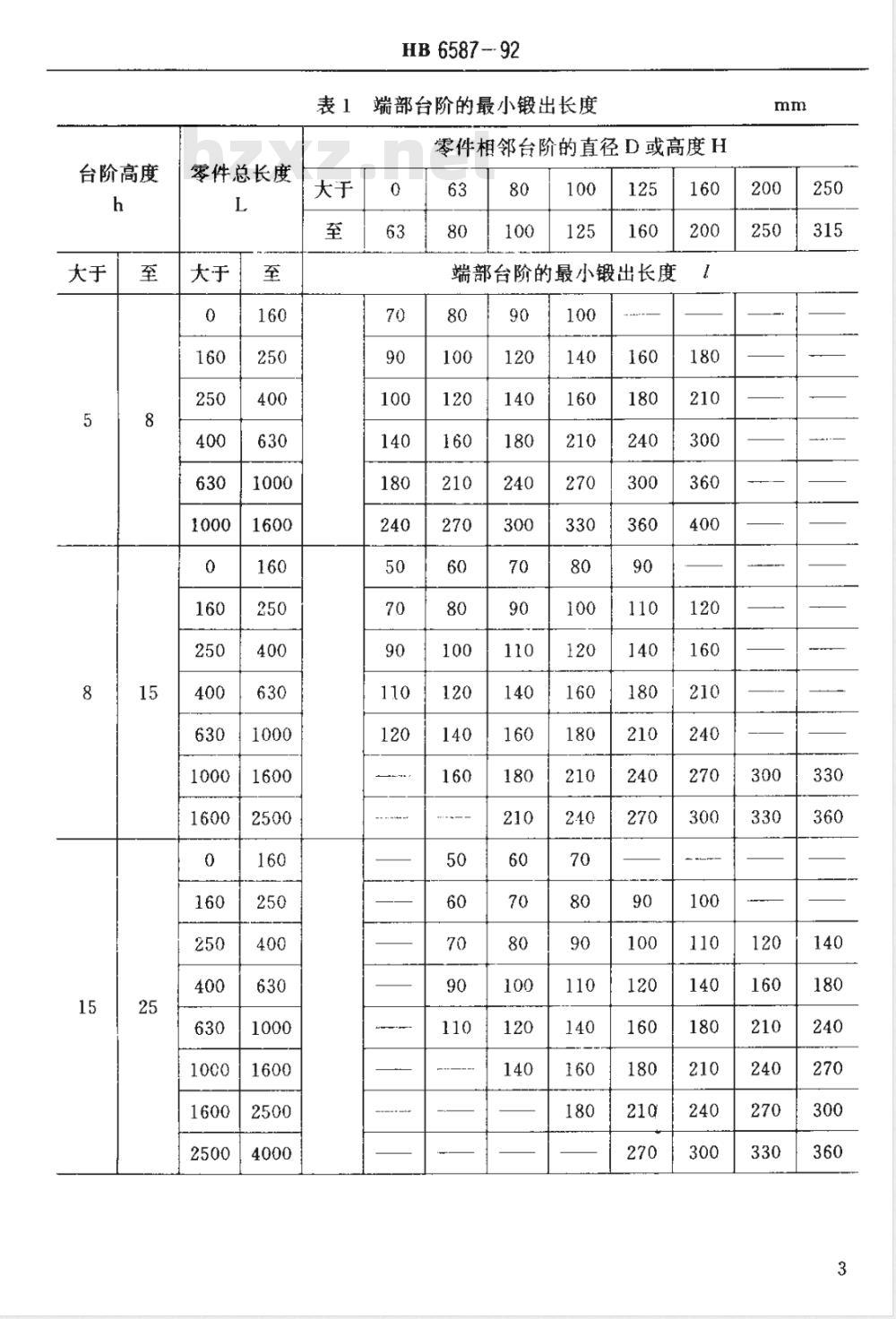

端部台阶的最小锻出长度
零件相邻台阶的直径D或高度H
端部台阶的最小锻出长度
台阶高度
零件总长度
HB 6587-92
续表1
零件相邻台阶的直径D或高度H
端部台阶的最小锻出长度
4.6.2中间台阶的锻出长度1,（见图2)应等于或大于表1中0.81。4.6.3凹档的锻出长度（见图3)应等于或大于表1中1.54.7法兰的最小锻出长度
端部法兰或中间法兰的最小锻出长度1（见图4)应符合表2的规定。4
与法兰相邻
部分的直径
端部法兰
HB 6587-92
中间法兰
法兰的最小锻出长度
法兰的最小锻出长度
注：①表中分子数值适用于端部法兰，分母数值适用于中间法兰36
②中间法兰按法兰直径D与相邻较小直径d来确定其最小锻出长度。55
③法兰按轴类锻件加放余量后其长度值如小于表列数值时应增大至表列数值。65
圆盘类锻件的余量与公差
HB6587-92
5.1圆盘类锻件的余量a、b、c（见图5)与公差应符合表3的规定0.5b
0.1D≤H≤1.5D
0.ID≤H≤D
带孔圆盘类
零件直径
不使用阶梯线以上的尺寸
表3圆盘类锻件余量与公差
与尺寸极限偏差
余量a、b、c
HB6587-
HB6587-92
5.2带孔圆盘类锻件的最小冲孔直径d(见图5)应符合表4的规定。表4带孔圆盘最小冲孔直径
锻锤落下部分的重量m（t）
最小冲孔直径d
注：锻件高度与孔径之比大于三倍时，孔允许不冲出。6轴类锻件的余量与公差
轴类锻件的余量a、b(见图6)与公差应符合表5的规定。0. 5b~b
0. 5b ~ b
轴类锻件余量与公差
表5车
余量a、b与尺寸极限偏差
零件直径
D或宽度
HB6587-
±8|24
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
