中华人民共和国航空航天工业部航空工业标准
HB 6577—92
民机机舱内部非金属材料
烟密度试验方法
1992-10—04发布
1992－11－01实施

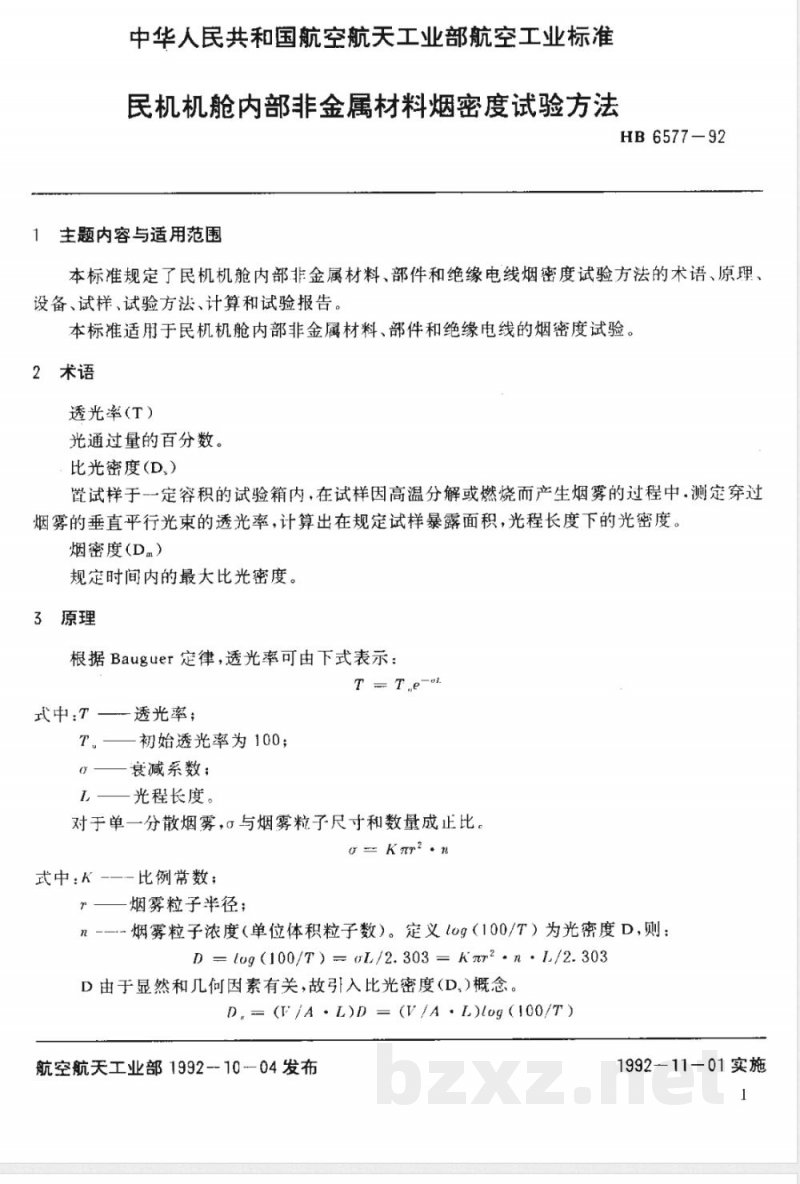

中华人民共和国航空航天工业部航空工业标准民机机舱内部非金属材料烟密度试验方法主题内容与适用范围
HB 6577-92
本标准规定了民机机舱内部非金属材料、部件和绝缘电线烟密度试验方法的术语、原理，设备、试样、试验方法、计算和试验报告。本标准适用于民机机舱内部非金属材料、部件和绝缘电线的烟密度试验。2术语
透光率(T）
光通过量的百分数。
比光密度(D）
置试样于-定容积的试验箱内，在试样因高温分解或燃烧而产生烟雾的过程中.测定穿过烟雾的垂直平行光束的透光率，计算出在规定试样暴露面积，光程长度下的光密度。烟密度(D）
规定时间内的最大比光密度。
3原理
根据Bauguer定律，透光率可由下式表示：T T,e-\
式中T—透光率
T。——初始透光率为100；
(——衰减系数：
L—光程长度
对于单一分散烟雾，与烟雾粒子尺寸和数量成止比。- K2.n
式中:K -—-比例常数;
一烟雾粒子半径；
一烟雾粒子浓度（单位体积粒子数）。定义tog（100/T）为光密度D，则：D = t0g(100/T) (L/2.303 = k元2 · n·L/2.303D由于显然和几何因素有关，故引入比光密度（D，)概念。D,-(V/A·L)D =(V/A·L)I0g(I00/T)航空航天工业部1992--10-04发布1992—11—01实施

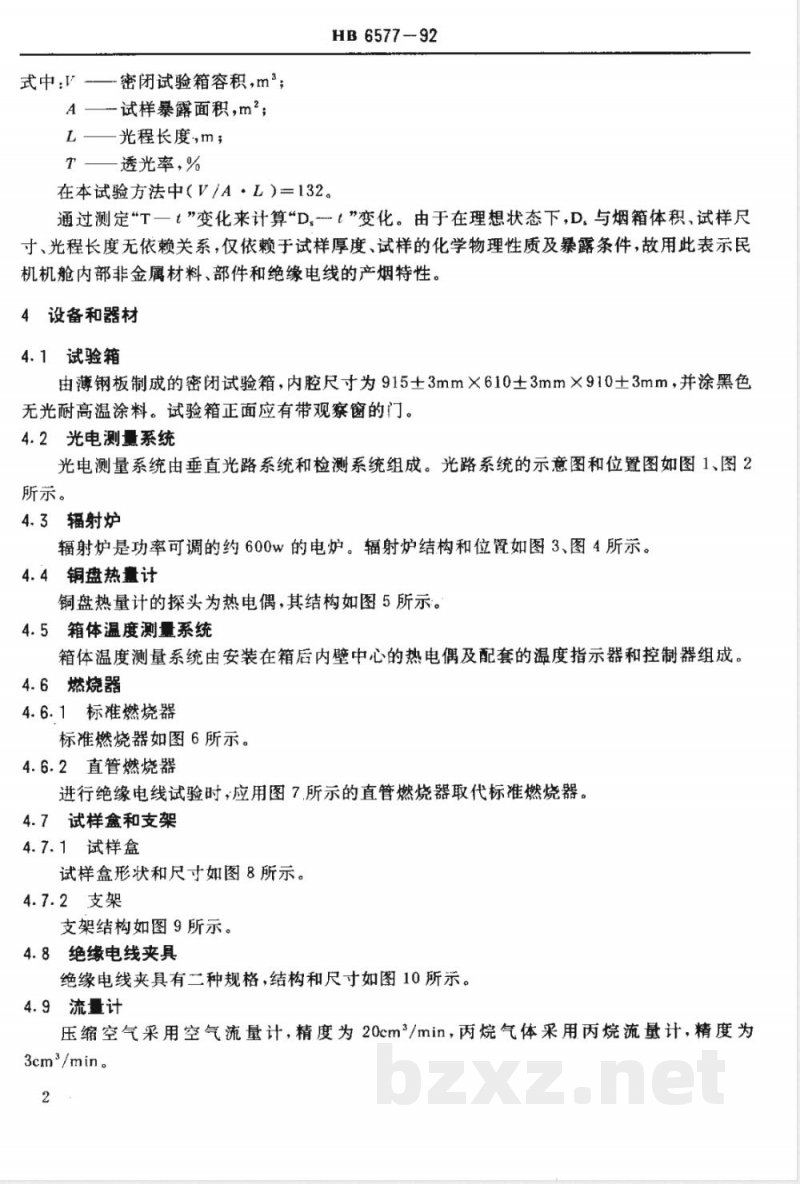

式中：密闭试验箱容积，m;
A—试样暴露面积，m\；
L—光程长度,m；
T 一透光率,%
在本试验方法中（V/A·L）=132。HB 6577--92
通过测定\T一t”变化来计算\Dt”变化。由于在理想状态下，D。与烟箱体积、试样尺寸、光程长度无依赖关系，仅依赖于试样厚度、试样的化学物理性质及暴露条件，故用此表示民机机舱内部非金属材料、部件和绝缘电线的产烟特性。4设备和器材
4.1试验箱
由薄钢板制成的密闭试验箱，内腔尺寸为915土3mm×610±3mm×910土3mm，并涂黑色无光耐高温涂料。试验箱正面应有带观察窗的门。4.2光电测量系统
光电测量系统由垂直光路系统和检测系统组成。光路系统的示意图和位置图如图1、图2所示。
4.3辐射炉
辐射炉是功率可调的约600w的电炉。辐射炉结构和位置如图3、图4所示。4.4铜盘热计
铜盘热量计的探头为热电偶，其结构如图5所示。4.5箱体温度测量系统
箱体温度测量系统由安装在箱后内壁中心的热电偶及配套的温度指示器和控制器组成。4.6燃烧器
4.6.1标准燃烧器
标准燃烧器如图6所示。
4.6.2直管燃烧器
进行绝缘电线试验时，应用图7.所示的直管燃烧器取代标准燃烧器。4.7试样盒和支架
4.7.1试样盒
试样盒形状和尺寸如图8所示。
4.7.2支架
支架结构如图9所示。
4.8绝缘电线夹具
绝缘电线夹具有二种规格，结构和尺寸如图10所示。4.9流量计
压缩空气采用空气流量计，精度为20cm3/min，丙烷气体采用丙烷流量计，精度为3cm3/min。
4.10压力计

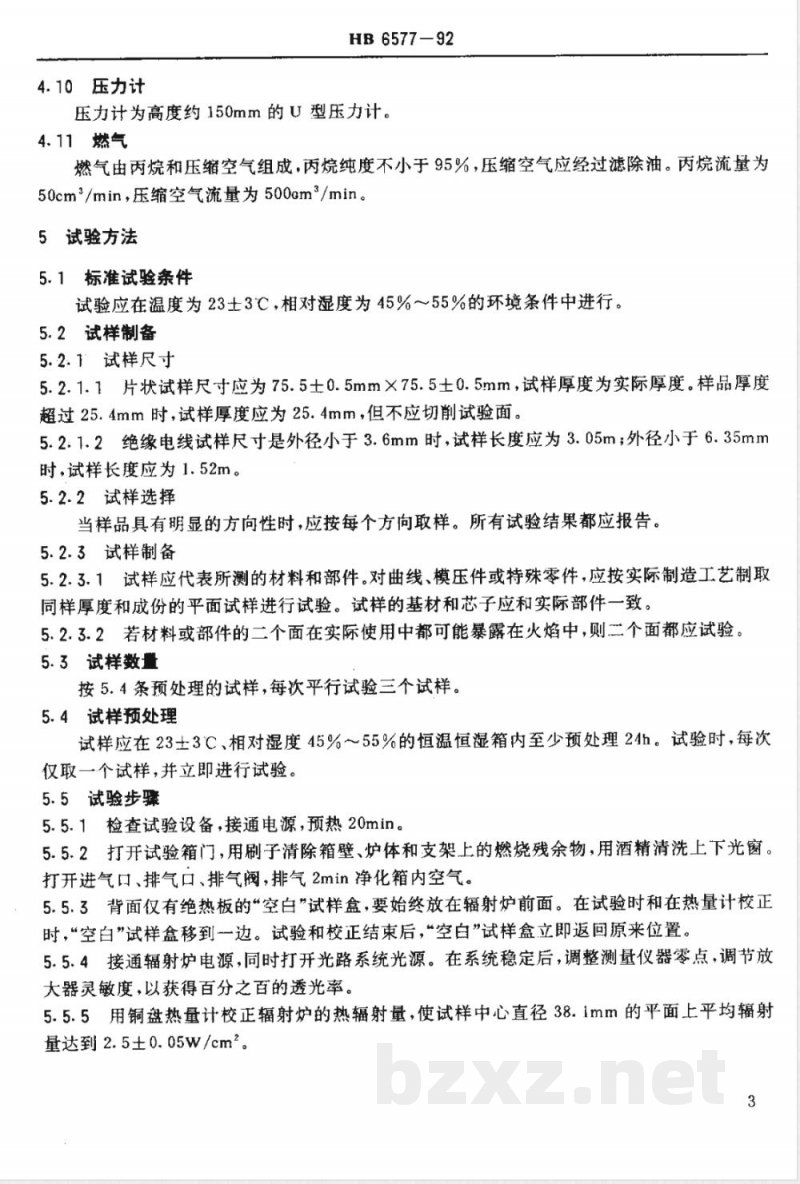

HB 6577-92免费标准bzxz.net
压力计为高度约150mm的U型压力计。4.11燃气
燃气由丙烷和压缩空气组成，丙烷纯度不小于95%，压缩空气应经过滤除油。丙烷流量为50cm/min，压缩空气流量为500cm/min。5试验方法
5.1标准试验条件
试验应在温度为23±3℃，相对湿度为45%~～~55%的环境条件中进行。5.2试样制备
5.2.1试样尺寸
5.2.1.1片状试样尺寸应为75.5士0.5mm×75.5士0.5mm，试样厚度为实际厚度。样品厚度超过25.4mm时，试样厚度应为25.4mm，但不应切削试验面。5.2.1.2绝缘电线试样尺寸是外径小于3.6mm时，试样长度应为3.05m；外径小于6.35mm时，试样长度应为1.52m。
5.2.2试样选择
当样品具有明显的方向性时，应按每个方向取样。所有试验结果都应报告。5.2.3试样制备
5.2.3.1试样应代表所测的材料和部件。对曲线、模压件或特殊零件，应按实际制造工艺制取同样厚度和成份的平面试样进行试验。试样的基材和芯子应和实际部件一致。5.2.3.2若材料或部件的二个面在实际使用中都可能暴露在火焰中，则二个面都应试验。5.3试样数量
按5.4条预处理的试样，每次平行试验三个试样。5.4试样预处理
试样应在23士3℃、相对湿度45%～55%的恒温恒湿箱内至少预处理24h。试验时，每次仅取一个试样，并立即进行试验。5.5试验步骤
5.5.1检查试验设备，接通电源，预热20min。5.5.2打开试验箱门，用刷子清除箱壁、炉体和支架上的燃烧残余物，用酒精清洗上下光窗。打开进气口、排气口、排气阀，排气2min净化箱内空气。5.5.3背面仅有绝热板的空白”试样盒，要始终放在辐射炉前面。在试验时和在热量计校正时，“空白”试样盒移到一边。试验和校正结束后，空白”试样盒立即返回原来位置。5.5.4接通辐射炉电源，同时打开光路系统光源。在系统稳定后，调整测量仪器零点，调节放大器灵敏度，以获得百分之百的透光率。5.5.5用铜盘热量计校正辐射炉的热辐射量，使试样中心直径38.1mm的平面上平均辐射量达到2.5±0.05w/cm2。
HB 6577—92

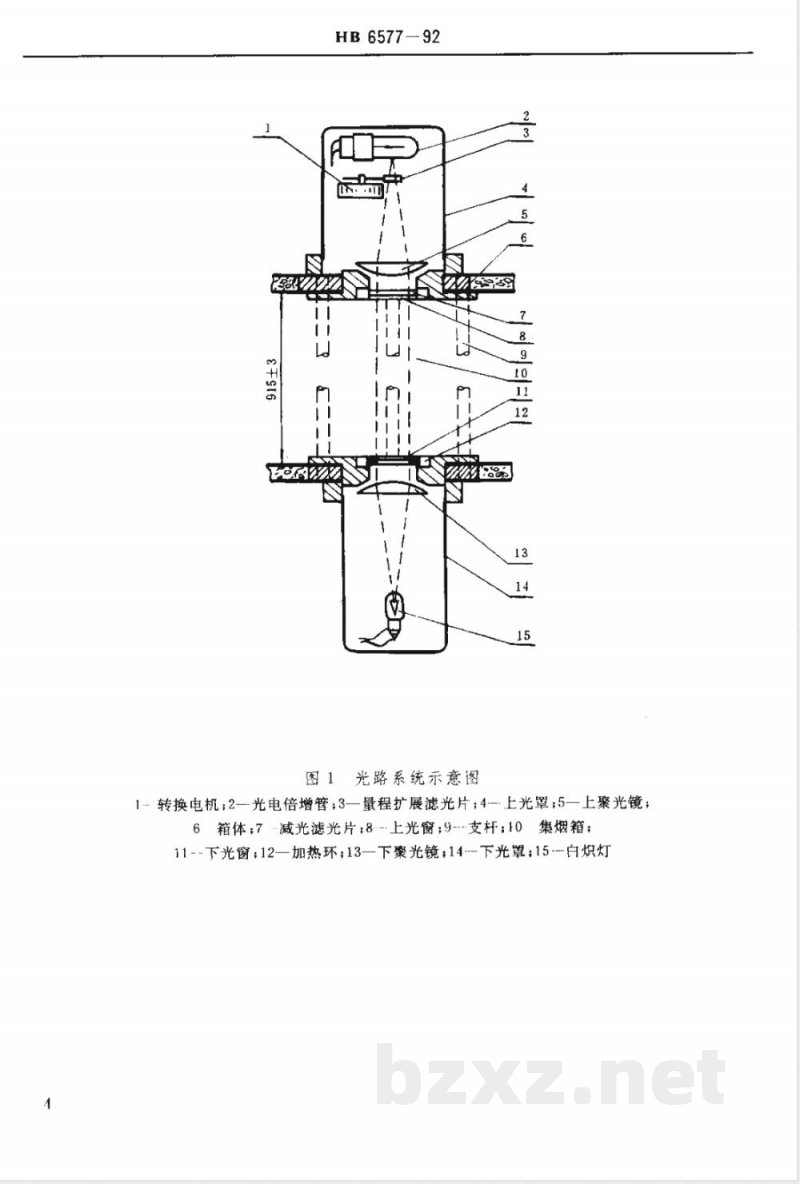

图1光路系统示意图
1转换电机；2—光电倍增管；3一量程扩展滤光片；4-.上光罩5一上聚光镜；6箱体；7·减光滤光片；8.上光窗；9-.支杆；10集烟箱；11--下光窗；12—加热环，13—下聚光镜，14--下光罩；15.-白炽灯114±13
HB 6577-92
图2光路系统位置图
1·箱左壁;2箱后壁；3—支柱*4---光窗开孔2
图3辐射炉
1--隔热材料；2-炉盘3--反射片；4---热电偶；5炉丝5
HB 6577—92
图4辐射炉位置图
1箱左壁；2·-箱底，3一箱后壁；4--辐射炉，5-试样盒；6~箱右壁；7--箱前壁3.2
HB 6577-92
图5铜盘热量计
1一试样盒；2-不锈钢框架，3-铜盘；4一绝缘框架；5一固定杆;6—定位钢丝;7-热电偶丝，8--弹簧片8
HB6577-92
标准燃烧器
1试样，2-试样盒；3燃烧器
图？直管燃烧器
1试样；2—试样盒：3—燃烧器
HB 6577-92
试样盒
支架示意图
B夹具
A夹具
