【航空工业行业标准(HB)】 飞机货物系留双座接头

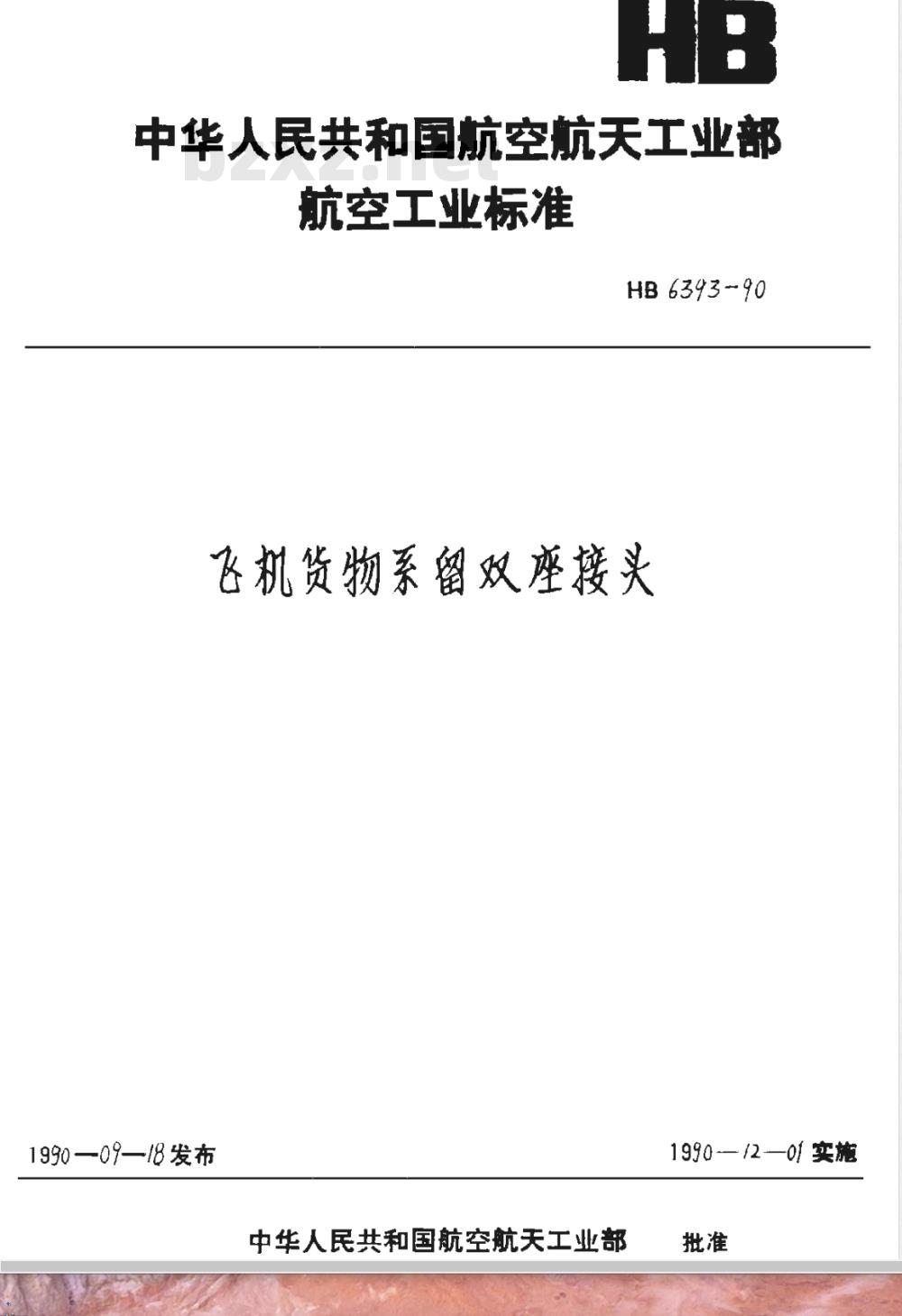

中华人民共和国杭空航天工业部杭空工业标准
HB 6393 - 90
飞机货物系留双座接头
1990—09—18发布
中华人民共和国航空航天工业部1990— /2—0/ 实施

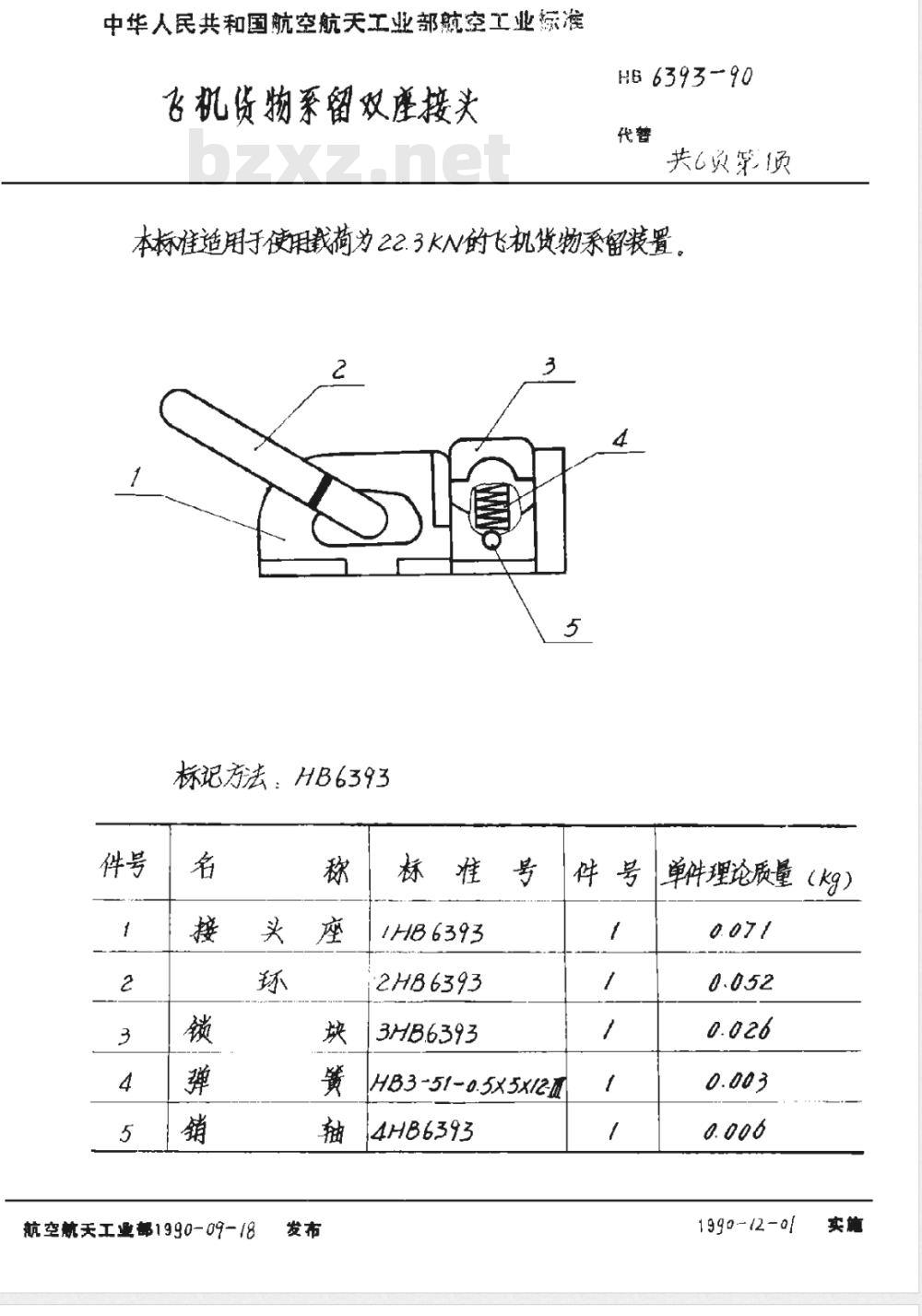

中华人民共和国航空航天工业部航空工业标飞机货物系留双产接夫
H6 6393-90
共第烫
本标准适用于使用载荷为 22.3 KN的飞机货物系留装置h
标记方法：HB6393
接头座wwW.bzxz.Net
航空航天工业部1990-09-18
THB 6393
2H86393
3HB6393
HB3-51-0.5X5X121
4HB6393
单件理论质量（kg）
1990-(2-0)
HB 6393- 90
共6等2效

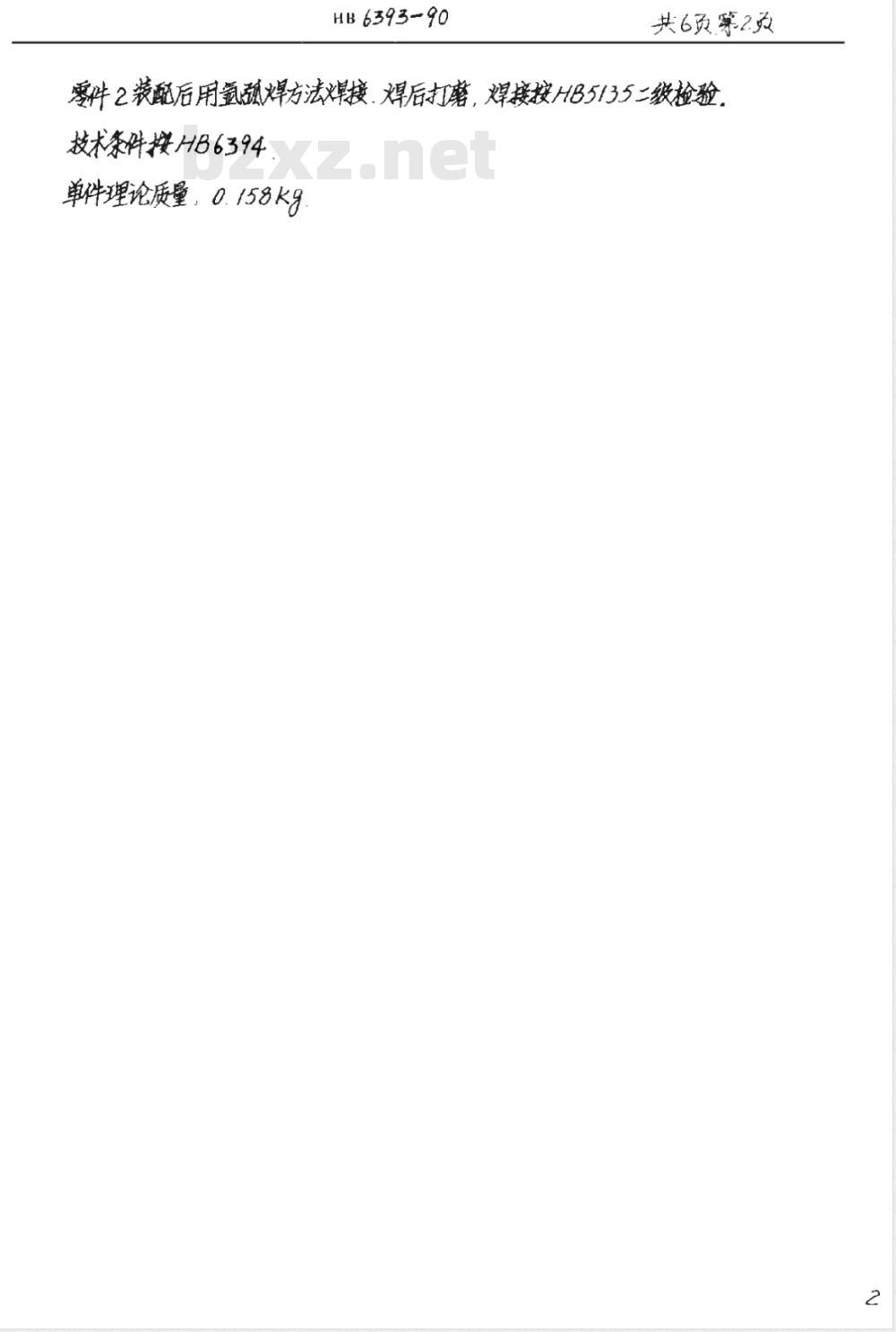

零件2装后用氢弧焊方法焊接.焊后打磨，焊接按HB5135二级检验,技术条件按HB6394
单件理论质量，0.158kg
1665770

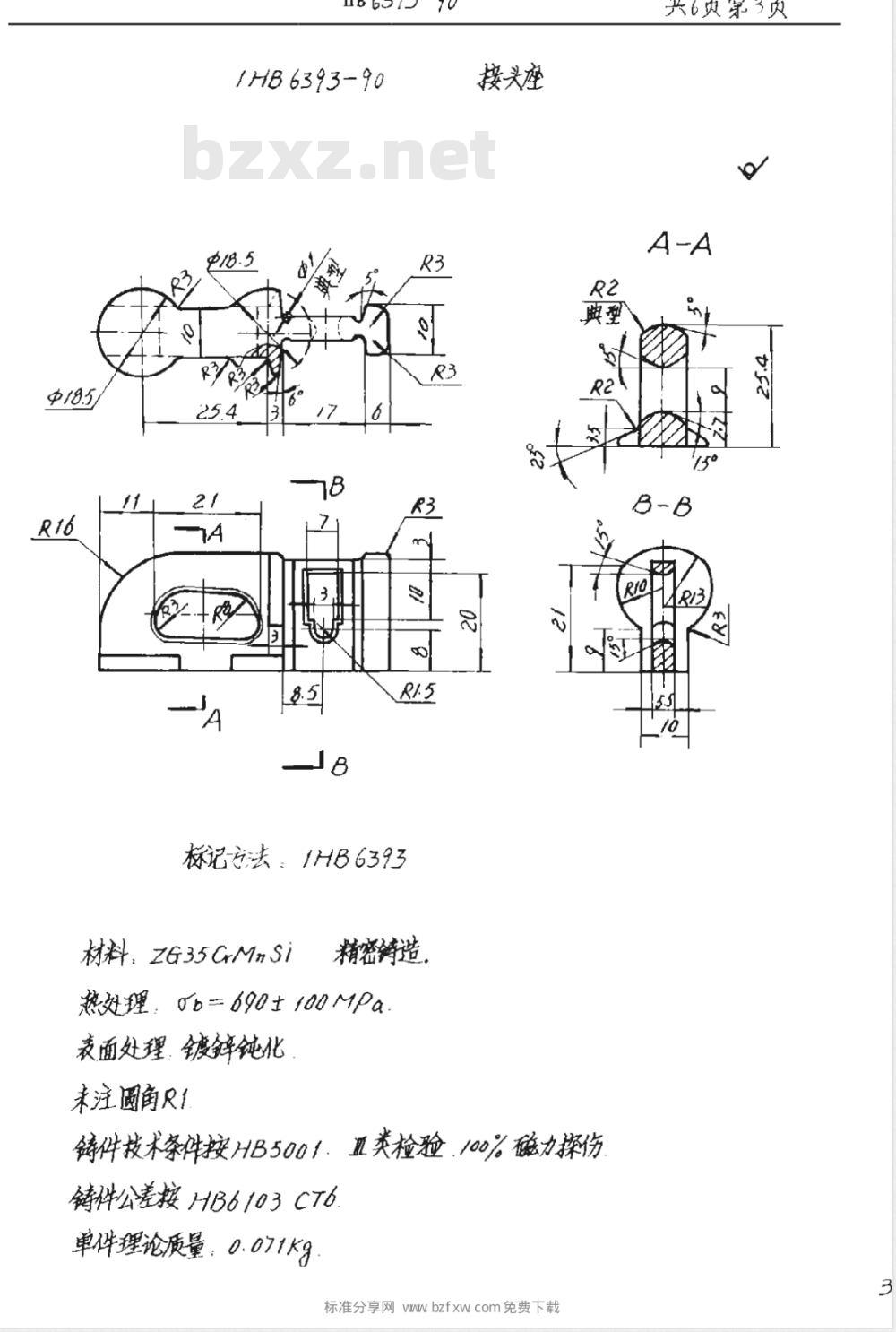

IHB 6393-90
记-法：1HB6393
材料：ZG35GrMnSi
精密纯造
热处理：0b= 690± 100 MPa
表面处理，镀锌钝化
未注圆角R1
接头座
铸件技术条件按 HB500 1 . 直类检验. 100% 磁力探伤铸件公差按 HB6103 CT6
单件理论质量：0. 071Kg
标准分享网wwwbzfxwcom免费下载共6贝家3页
HB 6393-90

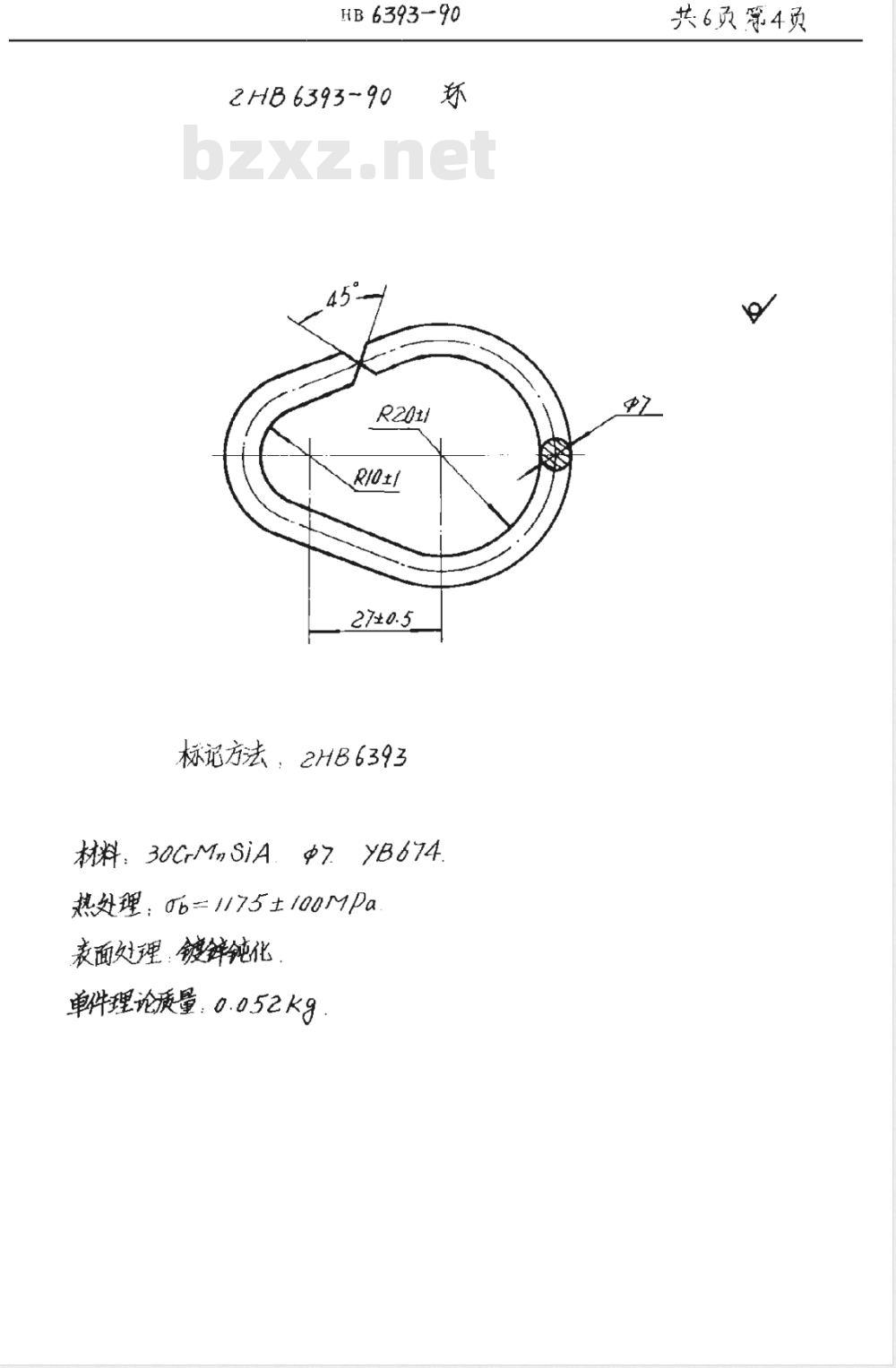

2HB6393-90
标记法：2HB6393
材料: 30CMn SiA. Φ7 YB674
热处理：0b=1/75±100MPa
表面处理：镀锌纯化
单件理论质量：0.0.52kg
共6页等4页
HB 6393-90
3HB6393- 90
标记方法：3HB6393
材料：ZG35GrMnSi.
精密铸造
热处理：0b=690±100MPa
表面处理.镀锌钝化
铸件技术条杀件按 HB 50 0 1. Ⅱ类检验100%磁力探伤铸件天寸公差接HB6103C75
未注圆角R1
单件理论质量：0.026kg
标准分享网wwwybzfxwcom免费下载共6页第5页
4 HB 6393- 90
杯记方法，4HB6393
材料：ML45、Φ25．YB250
热划理：0b=640±50MPa
表面处理：镀锌钝化
倒圆半轻径 Ro. 2
尺寸4处轴的刘径为冲的寸，故不标注单伴理论质量：0.006kg
附加说明
本标准由航空航天工业部三0一所提出本标性由航空航天工业部一八二负责迹草4
共6页穿6贝
